Крапельниця

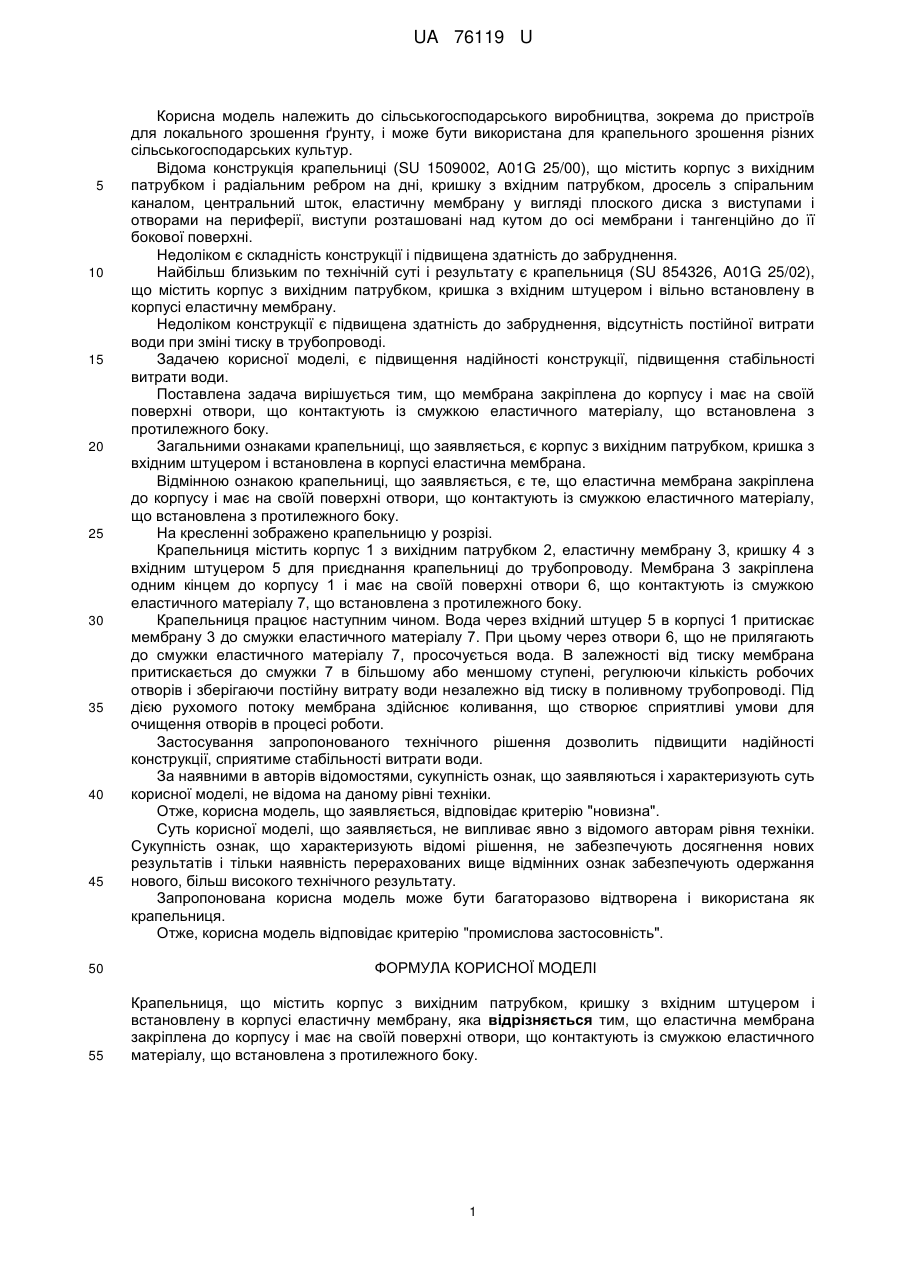

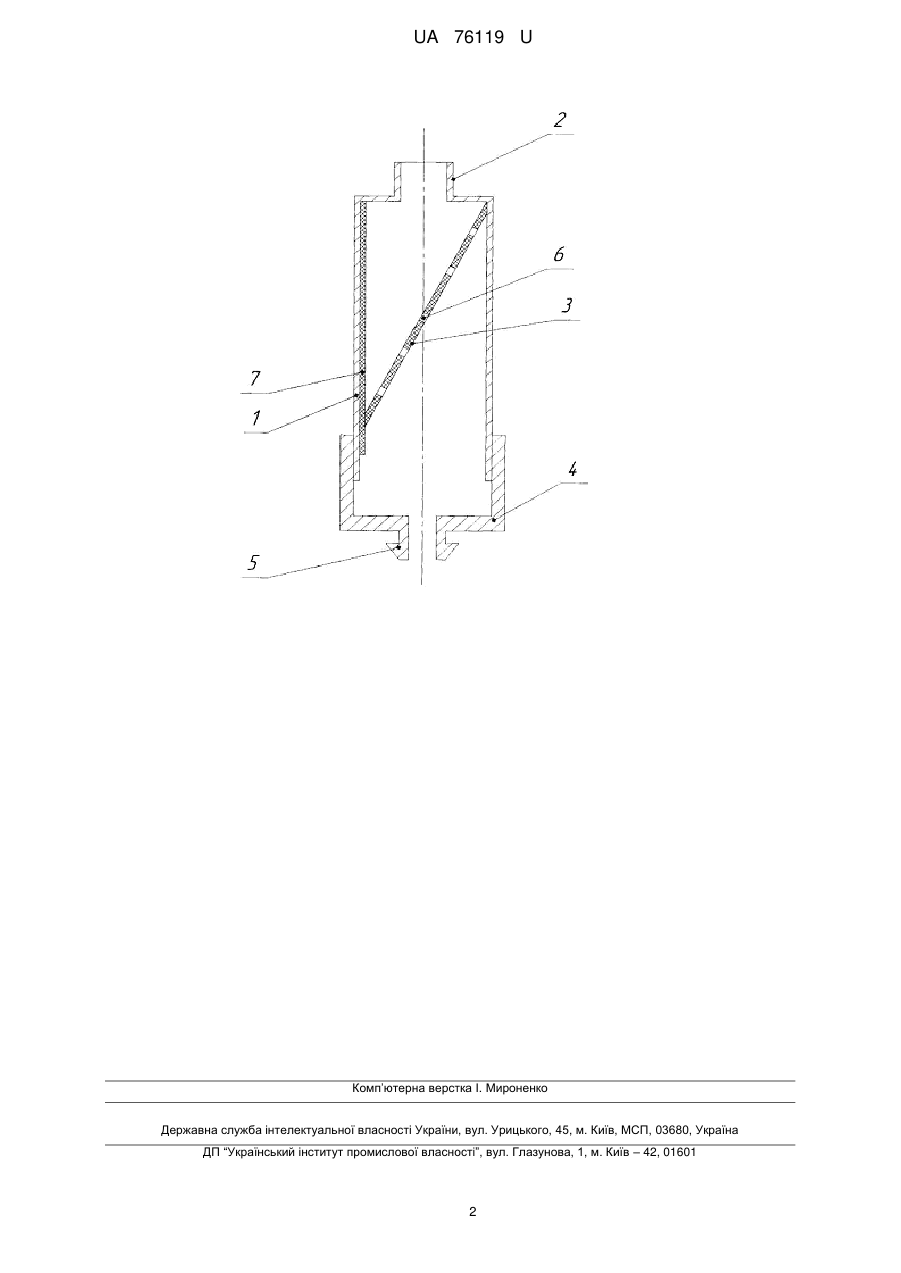

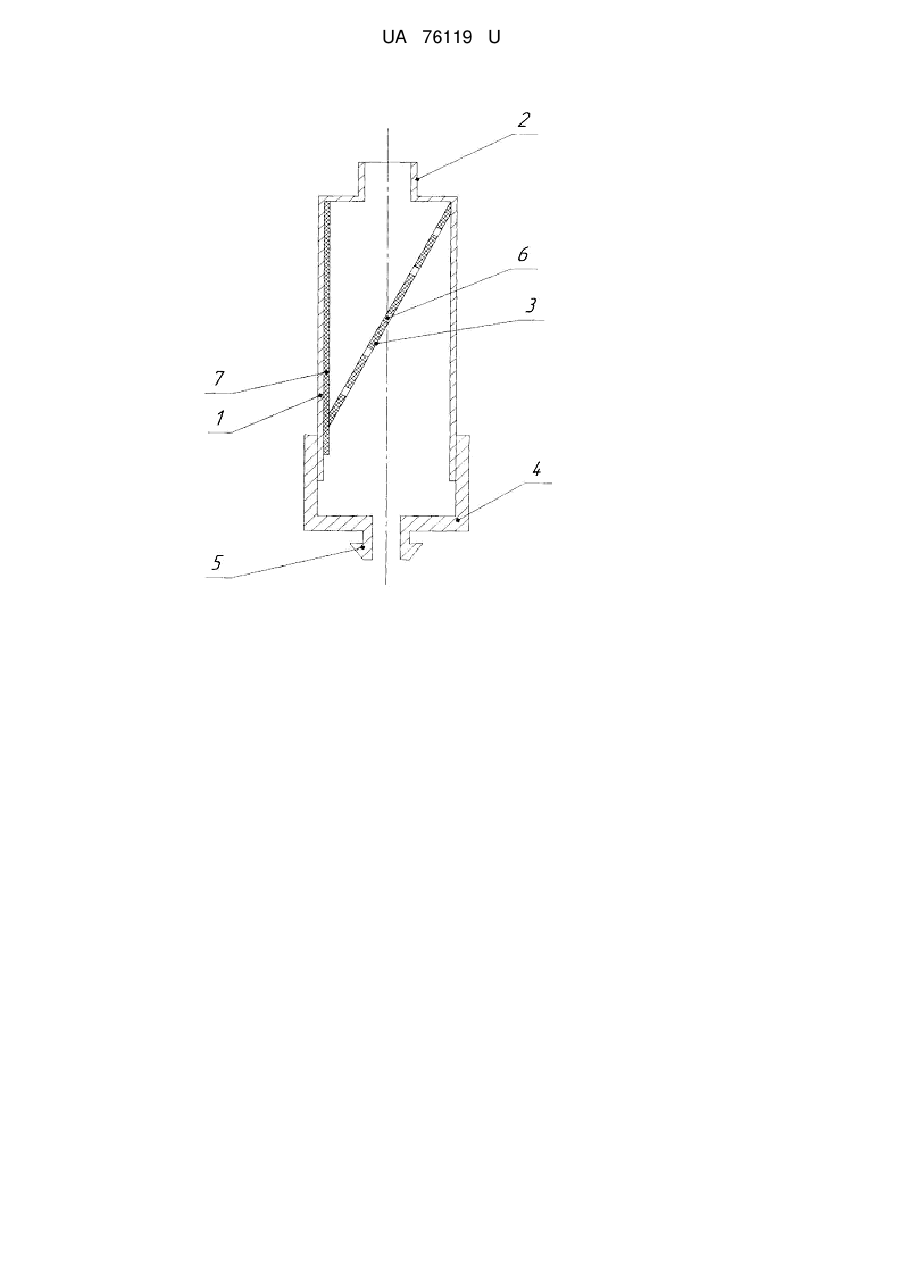

Реферат: UA 76119 U UA 76119 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського виробництва, зокрема до пристроїв для локального зрошення ґрунту, і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (SU 1509002, A01G 25/00), що містить корпус з вихідним патрубком і радіальним ребром на дні, кришку з вхідним патрубком, дросель з спіральним каналом, центральний шток, еластичну мембрану у вигляді плоского диска з виступами і отворами на периферії, виступи розташовані над кутом до осі мембрани і тангенційно до її бокової поверхні. Недоліком є складність конструкції і підвищена здатність до забруднення. Найбільш близьким по технічній суті і результату є крапельниця (SU 854326, A01G 25/02), що містить корпус з вихідним патрубком, кришка з вхідним штуцером і вільно встановлену в корпусі еластичну мембрану. Недоліком конструкції є підвищена здатність до забруднення, відсутність постійної витрати води при зміні тиску в трубопроводі. Задачею корисної моделі, є підвищення надійності конструкції, підвищення стабільності витрати води. Поставлена задача вирішується тим, що мембрана закріплена до корпусу і має на своїй поверхні отвори, що контактують із смужкою еластичного матеріалу, що встановлена з протилежного боку. Загальними ознаками крапельниці, що заявляється, є корпус з вихідним патрубком, кришка з вхідним штуцером і встановлена в корпусі еластична мембрана. Відмінною ознакою крапельниці, що заявляється, є те, що еластична мембрана закріплена до корпусу і має на своїй поверхні отвори, що контактують із смужкою еластичного матеріалу, що встановлена з протилежного боку. На кресленні зображено крапельницю у розрізі. Крапельниця містить корпус 1 з вихідним патрубком 2, еластичну мембрану 3, кришку 4 з вхідним штуцером 5 для приєднання крапельниці до трубопроводу. Мембрана 3 закріплена одним кінцем до корпусу 1 і має на своїй поверхні отвори 6, що контактують із смужкою еластичного матеріалу 7, що встановлена з протилежного боку. Крапельниця працює наступним чином. Вода через вхідний штуцер 5 в корпусі 1 притискає мембрану 3 до смужки еластичного матеріалу 7. При цьому через отвори 6, що не прилягають до смужки еластичного матеріалу 7, просочується вода. В залежності від тиску мембрана притискається до смужки 7 в більшому або меншому ступені, регулюючи кількість робочих отворів і зберігаючи постійну витрату води незалежно від тиску в поливному трубопроводі. Під дією рухомого потоку мембрана здійснює коливання, що створює сприятливі умови для очищення отворів в процесі роботи. Застосування запропонованого технічного рішення дозволить підвищити надійності конструкції, сприятиме стабільності витрати води. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ Крапельниця, що містить корпус з вихідним патрубком, кришку з вхідним штуцером і встановлену в корпусі еластичну мембрану, яка відрізняється тим, що еластична мембрана закріплена до корпусу і має на своїй поверхні отвори, що контактують із смужкою еластичного матеріалу, що встановлена з протилежного боку. 1 UA 76119 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
