Статор електричної машини

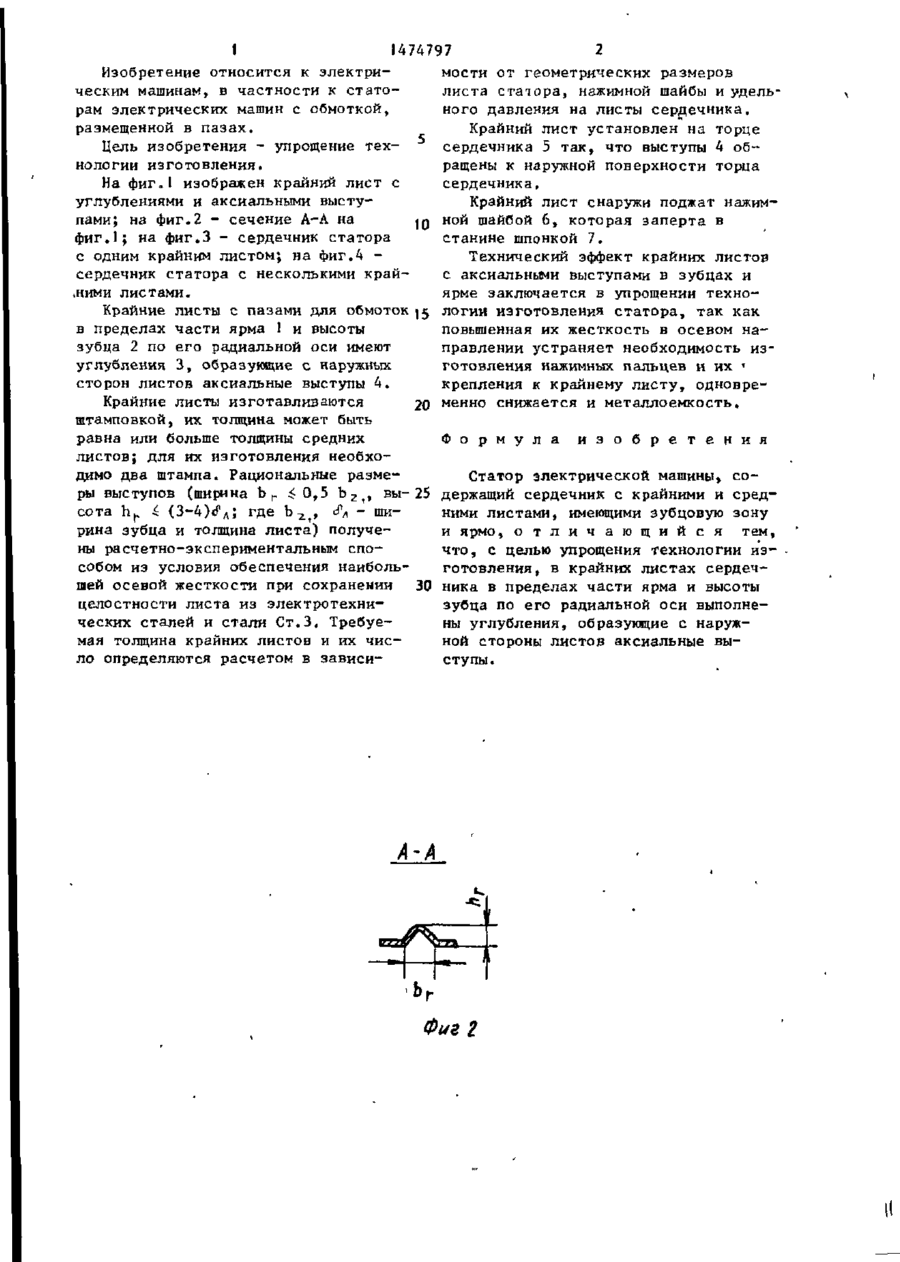

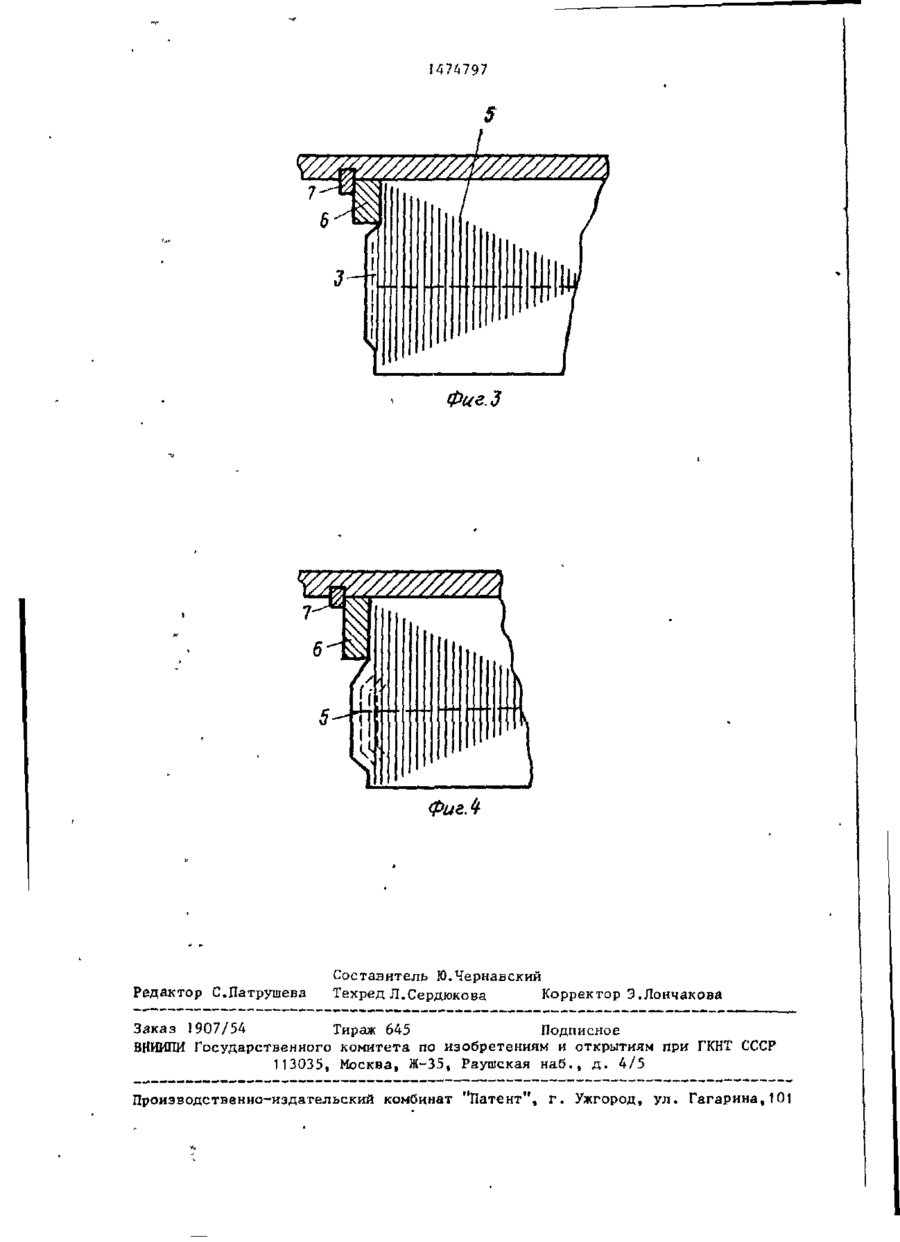

Изобретение относится к электромашиностроению. Цель изобретения - упрощение технологии изготовления. Крайние листы сердечника статора электрической машины в пределах части ярма І и высоты зубца 2 по его радиальной оси имеют углубления, образующие с наружных сторон листов аксиальные выступы 4. Последние обращены к наружной поверхности торца сердечника, и позволяют снизить металлоемкость. 4 ил. Фиг.1 1 1474797 Изобретение относится к электримости от геометрических размеров ческим машинам, в частности к статолиста статора, нажимной шайбы и удельрам электрических машин с обмоткой, ного давления на листы сердечника. размещенной в пазах. Крайний лист установлен на торце Цель изобретения - упрощение техсердечника 5 так, что выступы 4 обнологии изготовления. ращены к наружной поверхности торца На фиг„1 изображен крайний лист с сердечника. углублениями и аксиальными выстуКрайний лист снаружи поджат нажимпами; на фиг.2 - сечение А-А на ной шайбой 6, которая заперта в 10 фиг.1; на фиг.З - сердечник статора станине шпонкой 7. с одним крайним листом; на фиг.k Технический эффект крайних листов сердечник статора с несколькими крайс аксиальньми выступами в зубцах и ,ними листами. ярме заключается в упрощении техноКрайние листы с пазами для обмоток 15 логии изготовления статора, так как в пределах части ярма 1 и высоты повышенная их жесткость в осевом назубца 2 по его радиальной оси имеют правлении устраняет необходимость изуглубления 3, образующие с наружных готовления нажимных пальцев и их * сторон листов аксиальные выступы 4. крепления к крайнему листу, одновреКрайние листы изготавливаются 20 менно снижается и металлоемкость. штамповкой, их толщина может быть равна или больше толщины средних Ф о р м у л а и з о б р е т е н и я листов; для их изготовления необходимо два штампа. Рациональные размеСтатор электрической машины, с о ры выступов (ширина Ь г ^ 0,5 Ъ2 вы- 25 держащий сердечник с крайними и средсота h K і ( 3 - 4 ) ^ А ; где b-, , сГ. - шиними листами, имеющими зубцовую зону рина зубца и толщина листа) получеи ярмо, о т л и ч а ю щ и й с я тем, ны расчетно-экспериментальным споч т о , с целью упрощения технологии и з собом из условия обеспечения наибольготовления, в крайних листах сердечшей осевой жесткости при сохранении 30 ника в пределах части ярма и высоты целостности листа из электротехнизубца по его радиальной оси выполнеческих сталей и стали Ст.З, Требуены углубления, образующие с наружмая толщина крайних листов и их чисной стороны листов аксиальные выло определяются расчетом в зависиступы. А-А 1474797 / У////////Л////////////. Фиг. 3 Фиг А Редактор С.Патрушева Составитель Ю.Чернавский Техред Л.Сердюкова Корректор Э.Лоичакова Заказ 1907/54 Тираж 645 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
