Осьовий багатоступінний компресор і спосіб його розборки

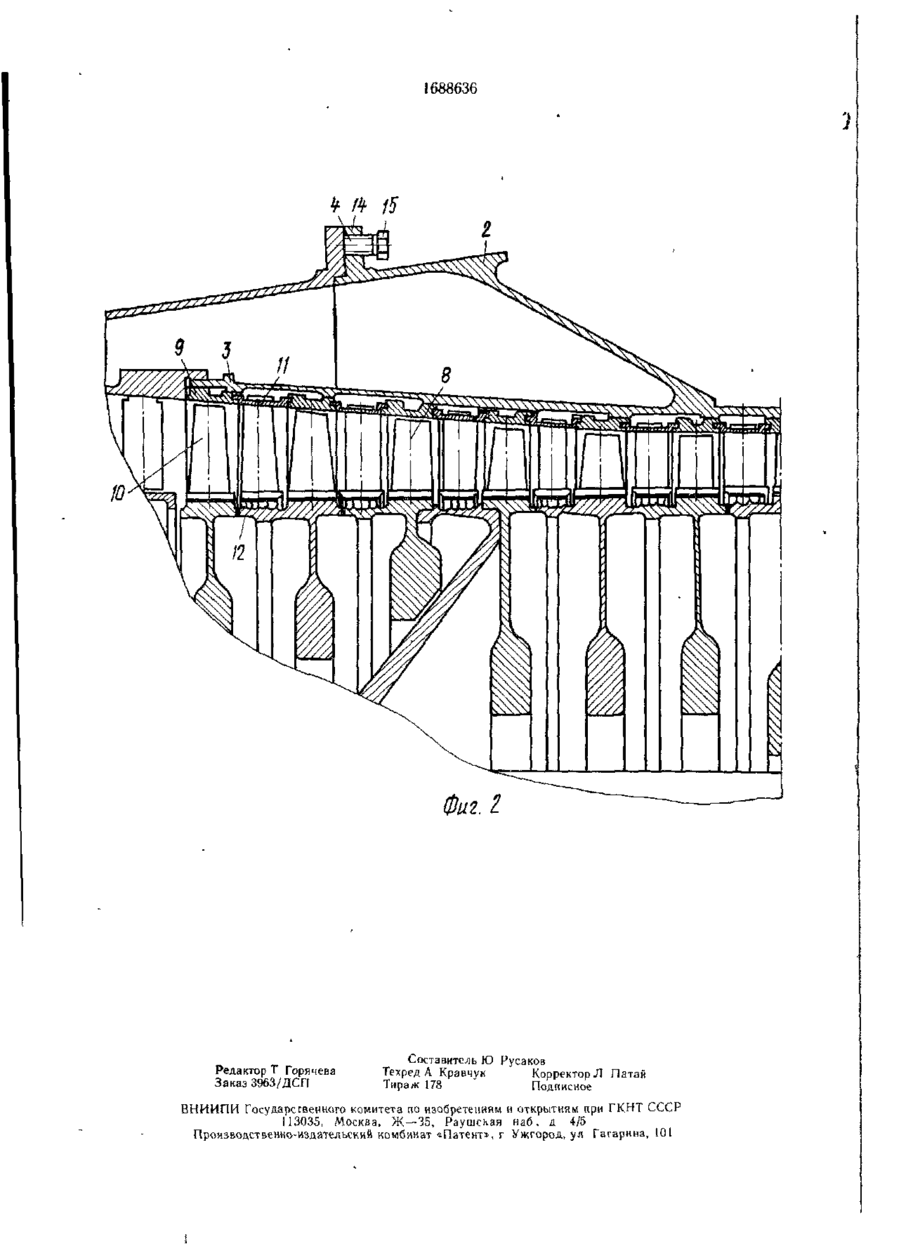

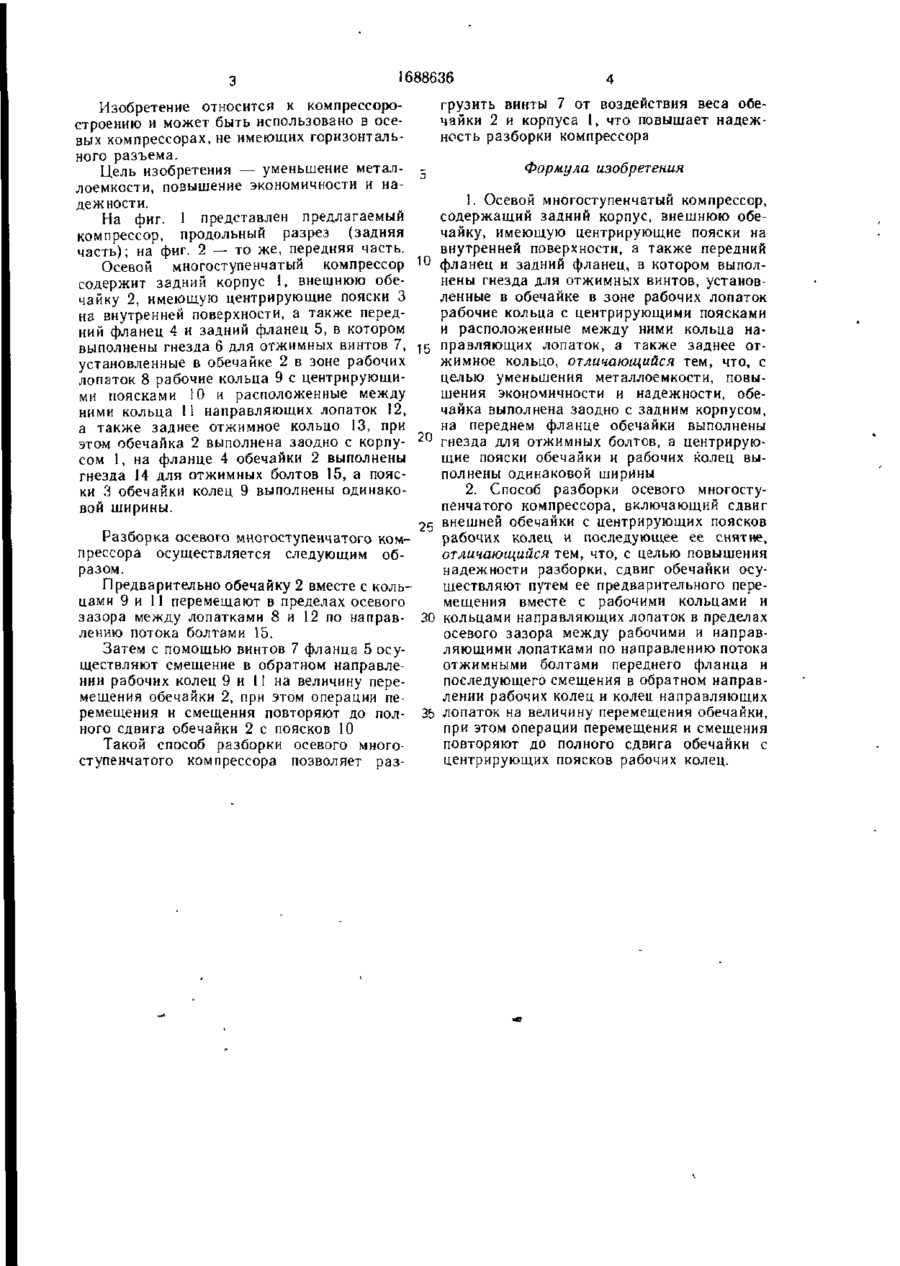

Изобретение относится к компрессоростроению Цель изобретения — уменьшение металлоемкости, повышение экономичности и надежности работы компрессора Предварительно обечайку (О) 2 вместе с рабочими кольцами (РК) 9 и кольцами 11 направляющих лопаток (НЛ) 12 перемещают в пределах осевого зазора между рабочими лопатками 8 и НЛ 12 по направлению потока отжимными болтами 15 переднего фланца 4. Затем с помощью отжимных винтов заднего фланца осуществляют смещение в обратном направлении РК 9 и колец 11 НЛ 12 на величину перемещения О 2, при этом операции перемещения и смещения повторяют до полного сдвига О 2 с центрирующих поясков 10 РК 9 2 с п ф-лы, 2 ил (Л ОЭ Фиг 1 40-91 1688636 грузить винты 7 от воздействия веса обеИзобретение относится к компрессорочайки 2 и корпуса 1, что повышает надежстроению и может быть использовано в осеность разборки компрессора вых компрессорах, не имеющих горизонтального разъема. Формула изобретения Цель изобретения — уменьшение металлоемкости, повышение экономичности и на1. Осевой многоступенчатый компрессор, дежности. содержащий задний корпус, внешнюю обеНа фиг. 1 представлен предлагаемый чайку, имеющую центрирующие пояски на компрессор, продольный разрез (задняя часть); на фиг. 2 — то же, передняя часть. 1 0 внутренней поверхности, а также передний фланец и задний фланец, в котором выполОсевой многоступенчатый компрессор нены гнезда для отжимных винтов, установсодержит задний корпус 1, внешнюю обеленные в обечайке в зоне рабочих лопаток чайку 2, имеющую центрирующие пояски 3 рабочие кольца с центрирующими поясками на внутренней поверхности, а также переди расположенные между ними кольца наний фланец 4 и задний фланец 5, в котором выполнены гнезда 6 для отжимных винтов 7, 15 правляющих лопаток, а также заднее отустановленные в обечайке 2 в зоне рабочих жимное кольцо, отличающийся тем, что, с лопаток 8 рабочие кольца 9 с центрирующицелью уменьшения металлоемкости, повыми поясками 10 и расположенные между шения экономичности и надежности, обеними кольца 11 направляющих лопаток 12, чайка выполнена заодно с задним корпусом, а также заднее отжимное кольцо 13, при на переднем фланце обечайки выполнены этом обечайка 2 выполнена заодно с корпу- 2 0 гнезда для отжимных болтов, а центрируюсом 1, на фланце 4 обечайки 2 выполнены щие пояски обечайки и рабочих колец выгнезда 14 для отжимных болтов 15, а поясполнены одинаковой ширины ки 3 обечайки колец 9 выполнены одинако2. Способ разборки осевого многостувой ширины. пенчатого компрессора, включающий сдвиг 25 внешней обечайки с центрирующих поясков рабочих колец и последующее ее снятие, Разборка осевого многоступенчатого комотличающийся тем, что, с целью повышения прессора осуществляется следующим обнадежности разборки, сдвиг обечайки осуразом. ществляют путем ее предварительного переПредварительно обечайку 2 вместе с кольмещения вместе с рабочими кольцами и цами 9 и 11 перемещают в пределах осевого зазора между лопатками 8 и 12 по направ- 30 кольцами направляющих лопаток в пределах лению потока болтами 15. осевого зазора между рабочими и направляющими лопатками по направлению потока Затем с помощью винтов 7 фланца 5 осуотжимными болтами переднего фланца и ществляют смещение в обратном направлепоследующего смещения в обратном направнии рабочих колец 9 и II на величину перелении рабочих колец и колец направляющих мещения обечайки 2, при этом операции перемещения и смещения повторяют до пол- ЗЬ лопаток на величину перемещения обечайки, ного сдвига обечайки 2 с поясков 10 при этом операции перемещения и смещения повторяют до полного сдвига обечайки с Такой способ разборки осевого многоцентрирующих поясков рабочих колец. ступенчатого компрессора позволяет раз 1688636 Ю Фиг. I Редактор Т Горячева Заказ 3963/ДСП Составитель Ю Русаков Техред А Кравчук Корректор Л Патай Тираж 178 Подписное ВНИИПИ Государсгвеннаго комитета по изобретениям и открытиям при ГКНТ СССР ! 13035, Москва, Ж —35, Раушская наб, л 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
