Hапрямhий стояк

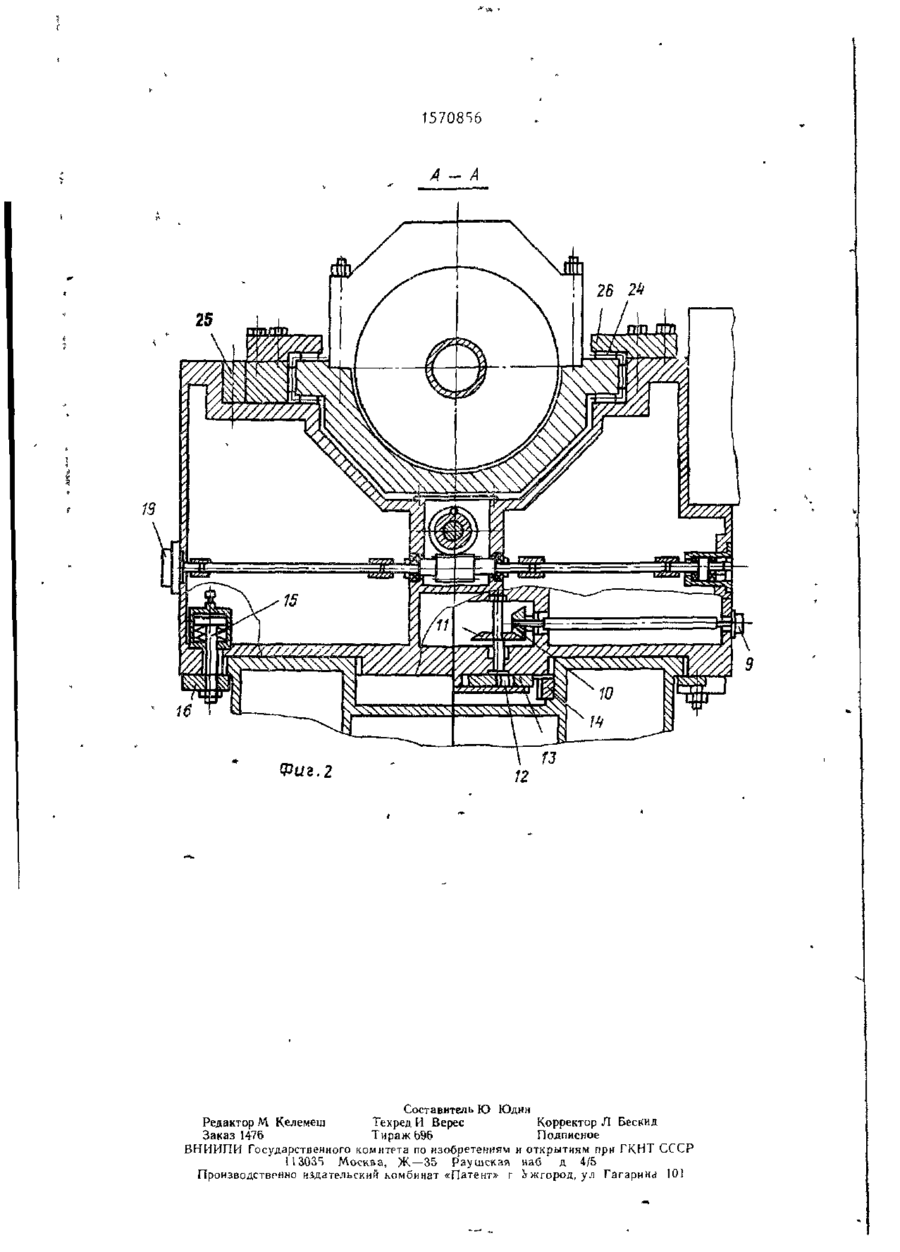

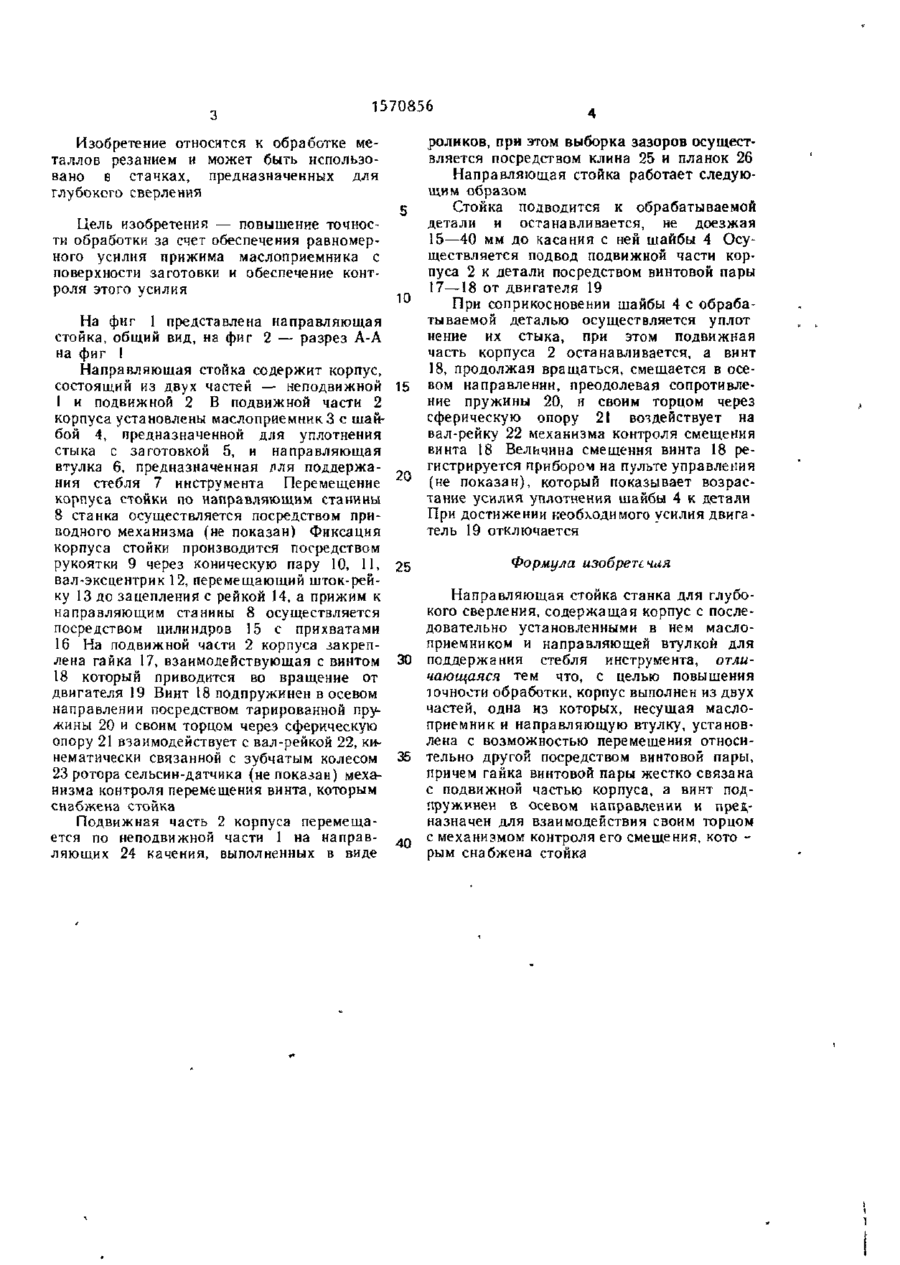

Изобретение относится к обработке металлов резанием и может быть использовано в станках, предназначенные для глу бокого сверлеі'ия Целью изобретения яв ляется повышение точности за счет обете чения равномерного усилия прижима масло приемника к поверхности заготовки ч обес печение коктрол5, это!о \чплия Прч соприкосновении шайбы 4 с заготовкой 5 происходит уплотнение их стыка, при этом подвижная часть 2 корпуса останавливается, а винт 18, продолжая вращаться, смещается в осевом направлении, преодолевая сопротивление пружины 20, и своим торцом через сферическую пяту 2! воздействует на вал-рейку 22 механизма контроля смещения винта 18. Величина смещения винта 18 регистрируется прибооом на путые управления, который показывает возрастание усилия уплотнения При достижении заданного усилия двигатель отключается 2 ил с 1570856 Изобретение относится к обработке металлов резанием и может быть использовано в стачках, предназначенных для глубокого сверления Цель изобретения — повышение точности обработки за счет обеспечения равномерного усилия прижима маслоприемника с поверхности заготовки и обеспечение контроля этого усилия На фиг 1 представлена направляющая стойка, общий вид, на фиг 2 — разрез А-А на фиг 1 Направляющая стойка содержит корпус, состоящий из двух частей — неподвижной 1 и подвижной 2 В подвижной части 2 корпуса установлены маслоприемникЗ с шайбой 4, предназначенной для уплотнения стыка с заготовкой 5, и направляющая втулка 6, предназначенная лля поддержания стебля 7 инструмента Перемещение корпуса стойки по направляющим станины 8 станка осуществляется посредством приводного механизма (не показан) Фиксация корпуса стойки производится посредством рукоятки 9 через коническую пару 10, 11, вал-эксцентрик 12, перемещающий шток-рейку 13 до зацепления с рейкой 14, а прижим к направляющим станины 8 осуществляется посредством цилиндров 15 с прихватами 16 На подвижной части 2 корпуса закреплена гайка 17, взаимодействующая с винтом 18 который приводится во вращение от двигателя 19 Винт 18 подпружинен в осевом направлении посредством тарированной пружины 20 и своим торцом через сферическую опору 21 взаимодействует с вал-рейкой 22, кинематически связанной с зубчатым колесом 23 ротора сельсин-датчика (не показан) механизма контроля перемещения винта, которым снабжена стойка Подвижная часть 2 корпуса перемещается по неподвижной части 1 на направляющих 24 качения, выполненных в виде 10 15 20 25 роликов, при этом выборка зазоров осуществляется посредством клина 25 и планок 26 Направляющая стойка работает следующим образом Стойка подводится к обрабатываемой детали и останавливается, не доезжая 15-—40 мм до касания с ней шайбы 4 Осуществляется подвод подвижной части корпуса 2 к детали посредством винтовой пары 17—18 от двигателя 19 При соприкосновении шайбы 4 с обрабатываемой деталью осуществляется уплот нение их стыка, при этом подвижная часть корпуса 2 останавливается, а винт 18, продолжая вращаться, смещается в осевом направлении, преодолевая сопротивление пружины 20, и своим торцом через сферическую опору 21 воздействует на вал-рейку 22 механизма контроля смещения винта 18 Величина смещения винта 18 регистрируется прибором на пульте управления (не показан), который показывает возрастание усилия уплотнения шайбы 4 к детали При достижении необходимого усилия двигатель 19 отключается Формула изобретения Направляющая стойка станка для глубокого сверления, содержащая корпус с последовательно установленными в нем маслоприемником и направляющей втулкой для 30 поддержания стебля инструмента, отличающаяся тем что, с целью повышения точности обработки, корпус выполнен из двух частей, одна из которых, несущая маслоприемник и направляющую втулку, установлена с возможностью перемещения относи35 тельно другой посредством винтовой пары, причем гайка винтовой пары жестко связана с подвижной частью корпуса, а винт подпружинен в осевом направлении и предназначен для взаимодействия своим торцом с механизмом контроля его смещения, кото 40 рым снабжена стойка 1570856 A - A 16 Фиг.2 Составитель Ю Юдин Редактор М Келемеш Техред И Верес Корректор Л Бескид Заказ 1476 Тираж Ь96 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 11303S Москва, Ж—35 Раушская наб д 4/5 Производственно издательский комбинат «Патент» г Ужгород, ул Гагарина 10!
