Відцентрова навантажувальна канатна муфта з поліспастним підсиленням

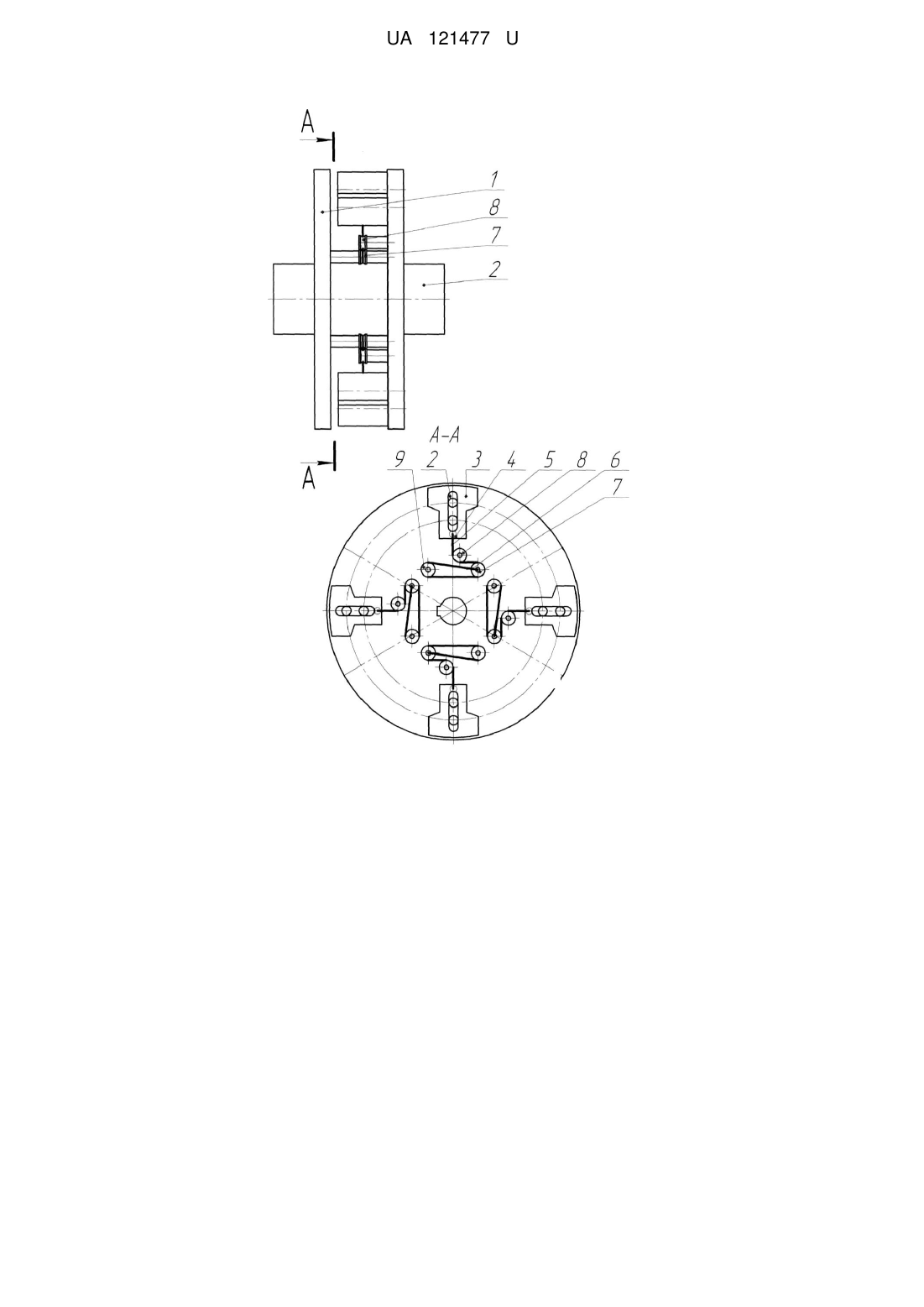

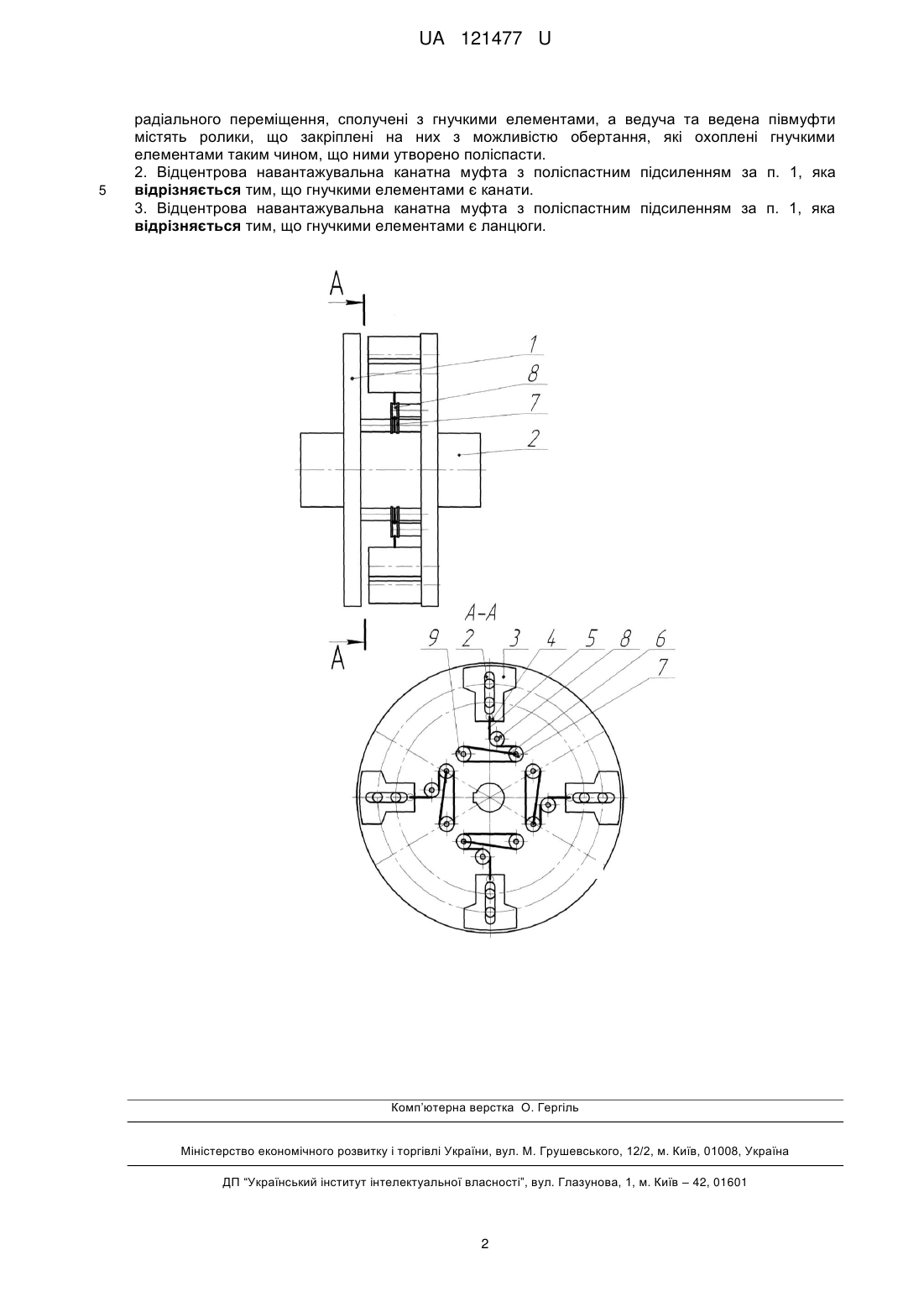

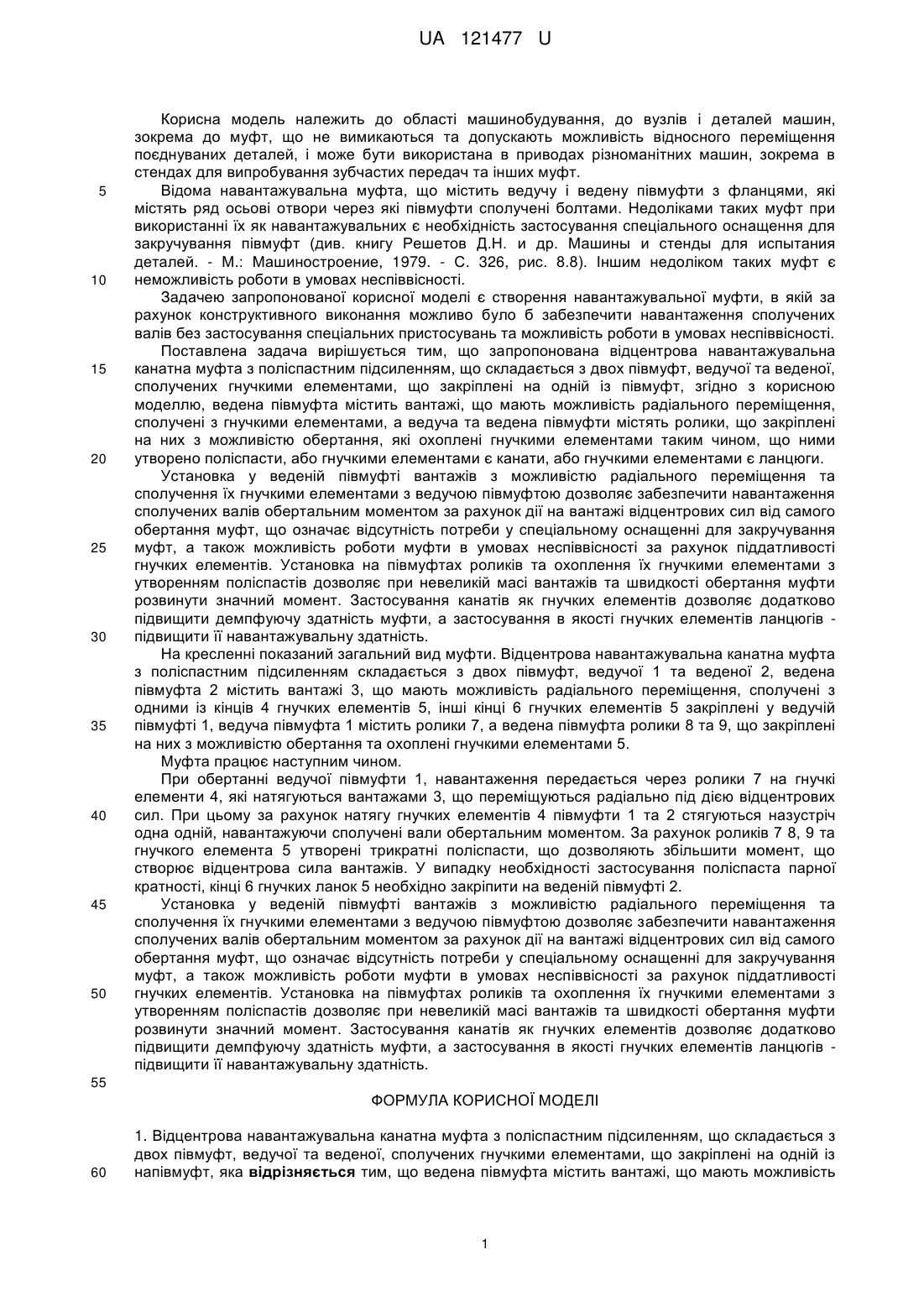

Реферат: UA 121477 U UA 121477 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області машинобудування, до вузлів і деталей машин, зокрема до муфт, що не вимикаються та допускають можливість відносного переміщення поєднуваних деталей, і може бути використана в приводах різноманітних машин, зокрема в стендах для випробування зубчастих передач та інших муфт. Відома навантажувальна муфта, що містить ведучу і ведену півмуфти з фланцями, які містять ряд осьові отвори через які півмуфти сполучені болтами. Недоліками таких муфт при використанні їх як навантажувальних є необхідність застосування спеціального оснащення для закручування півмуфт (див. книгу Решетов Д.Н. и др. Машины и стенды для испытания деталей. - М.: Машиностроение, 1979. - С. 326, рис. 8.8). Іншим недоліком таких муфт є неможливість роботи в умовах неспіввісності. Задачею запропонованої корисної моделі є створення навантажувальної муфти, в якій за рахунок конструктивного виконання можливо було б забезпечити навантаження сполучених валів без застосування спеціальних пристосувань та можливість роботи в умовах неспіввісності. Поставлена задача вирішується тим, що запропонована відцентрова навантажувальна канатна муфта з поліспастним підсиленням, що складається з двох півмуфт, ведучої та веденої, сполучених гнучкими елементами, що закріплені на одній із півмуфт, згідно з корисною моделлю, ведена півмуфта містить вантажі, що мають можливість радіального переміщення, сполучені з гнучкими елементами, а ведуча та ведена півмуфти містять ролики, що закріплені на них з можливістю обертання, які охоплені гнучкими елементами таким чином, що ними утворено поліспасти, або гнучкими елементами є канати, або гнучкими елементами є ланцюги. Установка у веденій півмуфті вантажів з можливістю радіального переміщення та сполучення їх гнучкими елементами з ведучою півмуфтою дозволяє забезпечити навантаження сполучених валів обертальним моментом за рахунок дії на вантажі відцентрових сил від самого обертання муфт, що означає відсутність потреби у спеціальному оснащенні для закручування муфт, а також можливість роботи муфти в умовах неспіввісності за рахунок піддатливості гнучких елементів. Установка на півмуфтах роликів та охоплення їх гнучкими елементами з утворенням поліспастів дозволяє при невеликій масі вантажів та швидкості обертання муфти розвинути значний момент. Застосування канатів як гнучких елементів дозволяє додатково підвищити демпфуючу здатність муфти, а застосування в якості гнучких елементів ланцюгів підвищити її навантажувальну здатність. На кресленні показаний загальний вид муфти. Відцентрова навантажувальна канатна муфта з поліспастним підсиленням складається з двох півмуфт, ведучої 1 та веденої 2, ведена півмуфта 2 містить вантажі 3, що мають можливість радіального переміщення, сполучені з одними із кінців 4 гнучких елементів 5, інші кінці 6 гнучких елементів 5 закріплені у ведучій півмуфті 1, ведуча півмуфта 1 містить ролики 7, а ведена півмуфта ролики 8 та 9, що закріплені на них з можливістю обертання та охоплені гнучкими елементами 5. Муфта працює наступним чином. При обертанні ведучої півмуфти 1, навантаження передається через ролики 7 на гнучкі елементи 4, які натягуються вантажами 3, що переміщуються радіально під дією відцентрових сил. При цьому за рахунок натягу гнучких елементів 4 півмуфти 1 та 2 стягуються назустріч одна одній, навантажуючи сполучені вали обертальним моментом. За рахунок роликів 7 8, 9 та гнучкого елемента 5 утворені трикратні поліспасти, що дозволяють збільшити момент, що створює відцентрова сила вантажів. У випадку необхідності застосування поліспаста парної кратності, кінці 6 гнучких ланок 5 необхідно закріпити на веденій півмуфті 2. Установка у веденій півмуфті вантажів з можливістю радіального переміщення та сполучення їх гнучкими елементами з ведучою півмуфтою дозволяє забезпечити навантаження сполучених валів обертальним моментом за рахунок дії на вантажі відцентрових сил від самого обертання муфт, що означає відсутність потреби у спеціальному оснащенні для закручування муфт, а також можливість роботи муфти в умовах неспіввісності за рахунок піддатливості гнучких елементів. Установка на півмуфтах роликів та охоплення їх гнучкими елементами з утворенням поліспастів дозволяє при невеликій масі вантажів та швидкості обертання муфти розвинути значний момент. Застосування канатів як гнучких елементів дозволяє додатково підвищити демпфуючу здатність муфти, а застосування в якості гнучких елементів ланцюгів підвищити її навантажувальну здатність. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Відцентрова навантажувальна канатна муфта з поліспастним підсиленням, що складається з двох півмуфт, ведучої та веденої, сполучених гнучкими елементами, що закріплені на одній із напівмуфт, яка відрізняється тим, що ведена півмуфта містить вантажі, що мають можливість 1 UA 121477 U 5 радіального переміщення, сполучені з гнучкими елементами, а ведуча та ведена містять ролики, що закріплені на них з можливістю обертання, які охоплені елементами таким чином, що ними утворено поліспасти. 2. Відцентрова навантажувальна канатна муфта з поліспастним підсиленням за відрізняється тим, що гнучкими елементами є канати. 3. Відцентрова навантажувальна канатна муфта з поліспастним підсиленням за відрізняється тим, що гнучкими елементами є ланцюги. півмуфти гнучкими п. 1, яка п. 1, яка Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
