Відцентрова навантажувальна канатна муфта

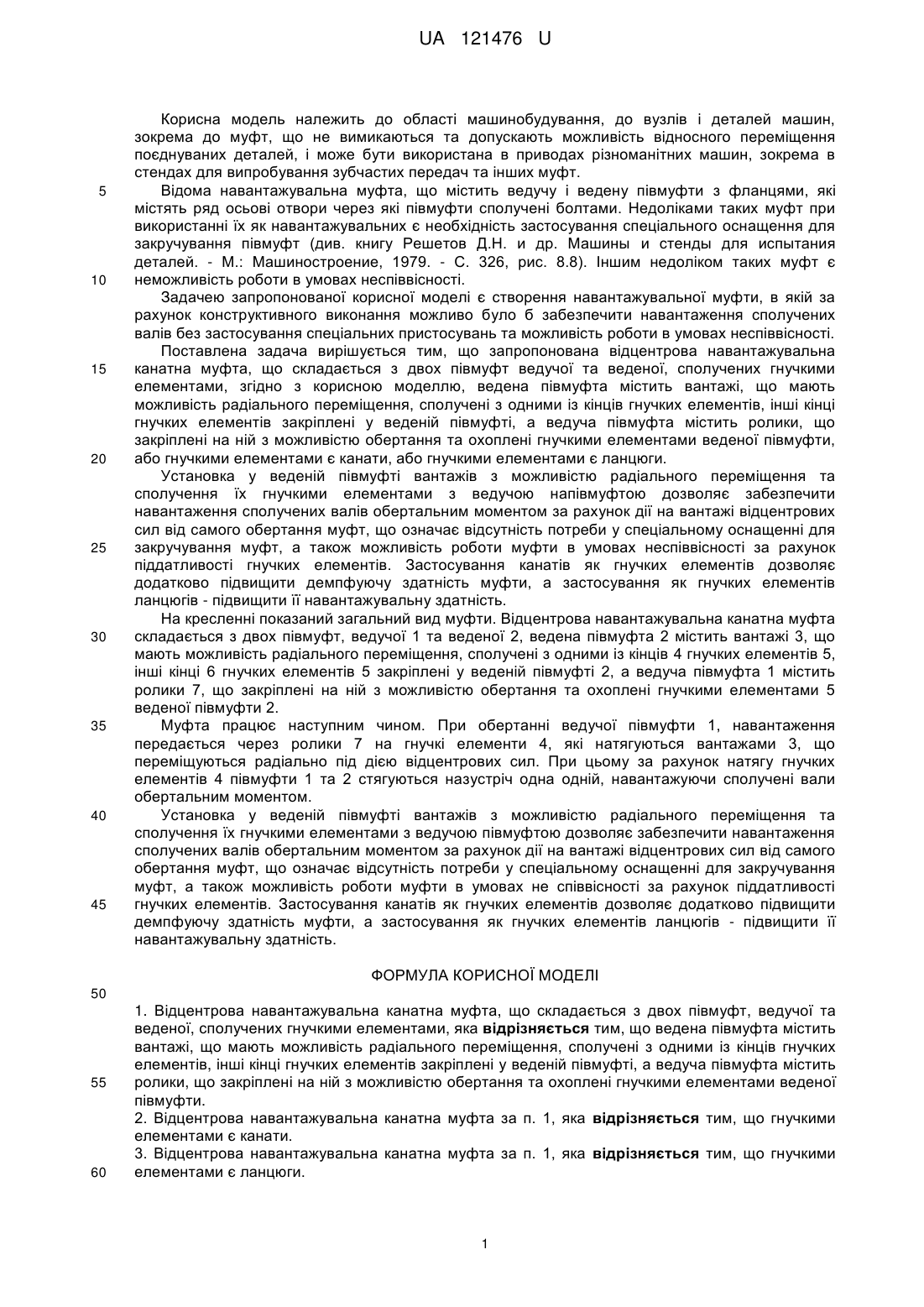

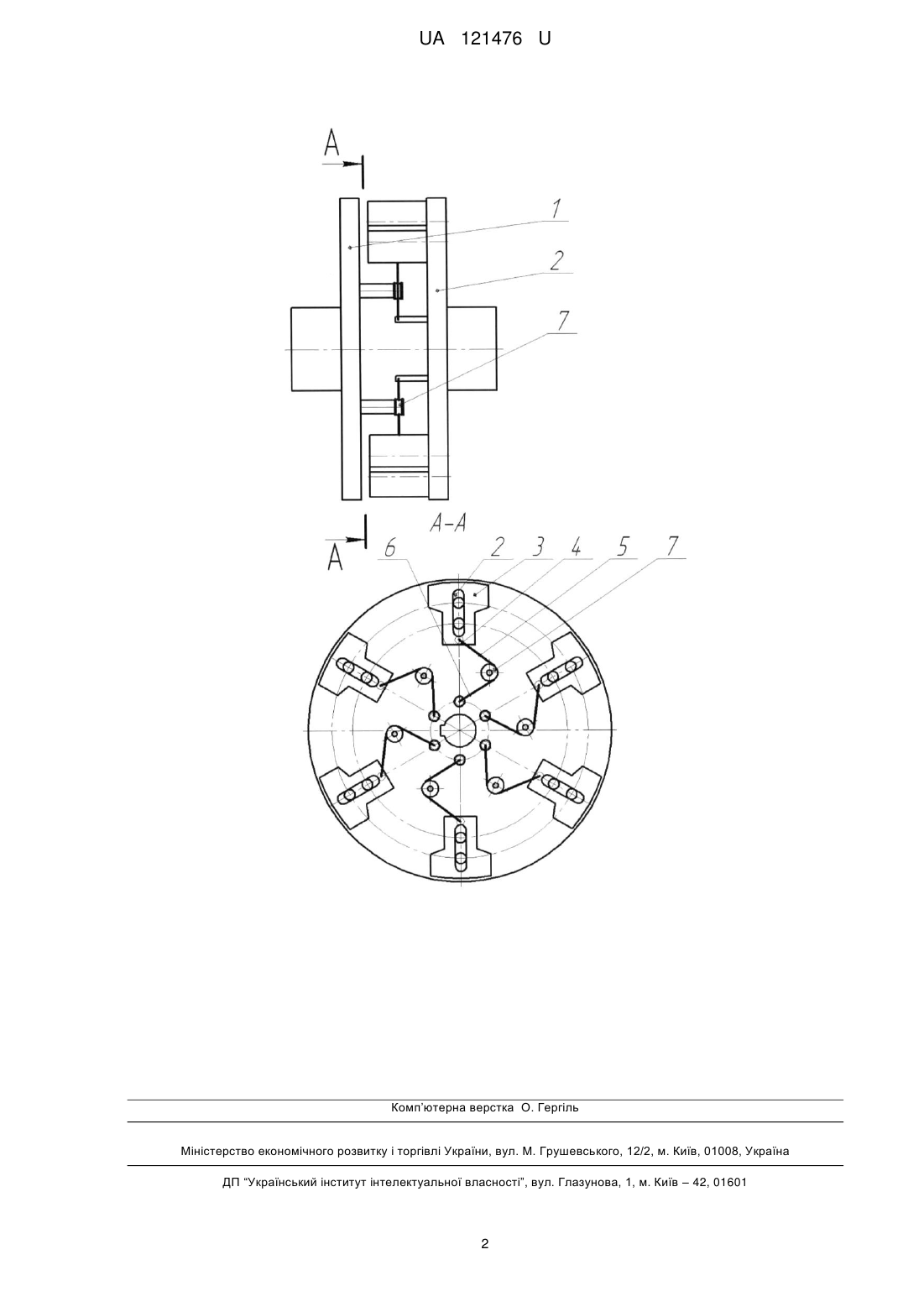

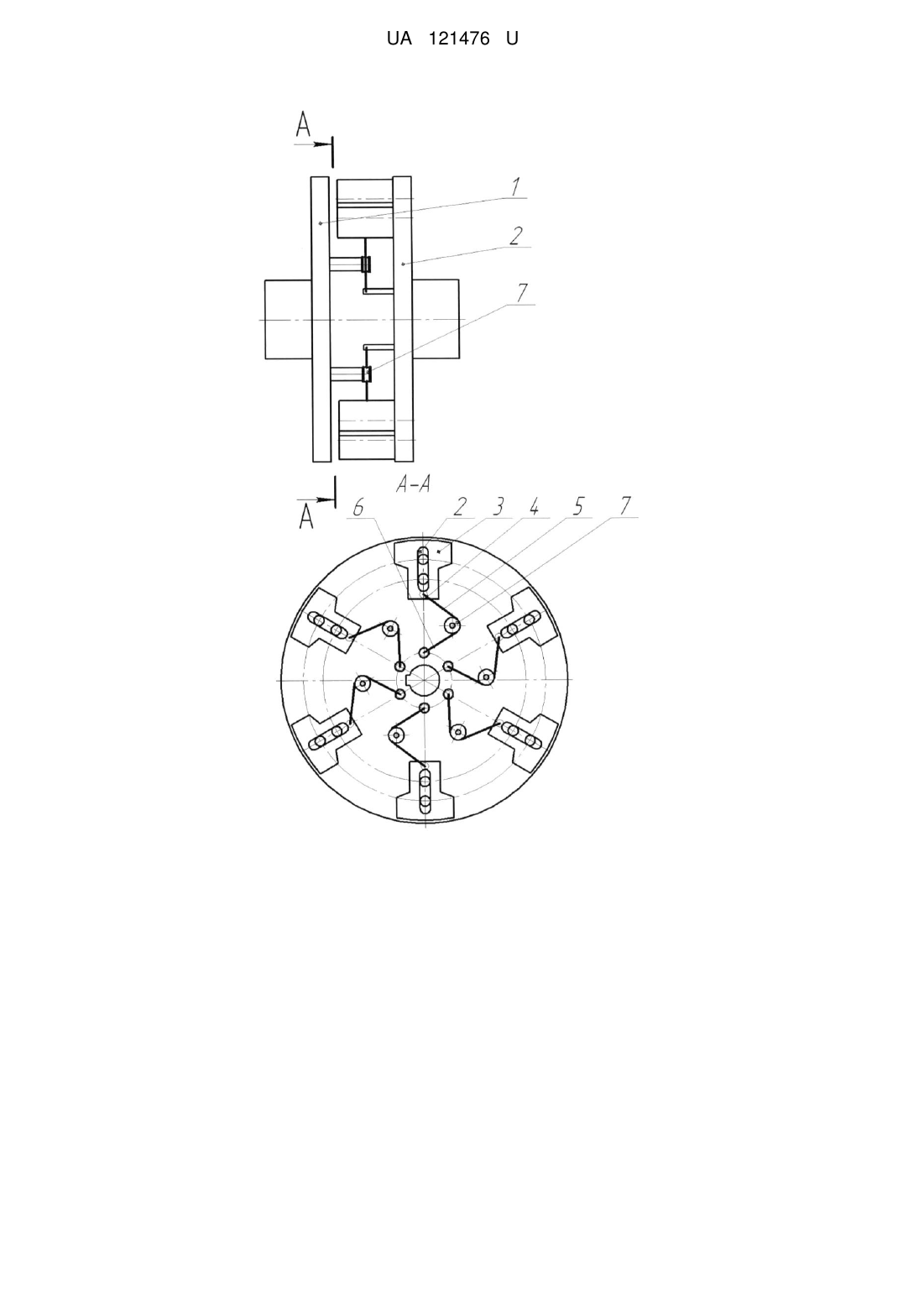

Реферат: UA 121476 U UA 121476 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області машинобудування, до вузлів і деталей машин, зокрема до муфт, що не вимикаються та допускають можливість відносного переміщення поєднуваних деталей, і може бути використана в приводах різноманітних машин, зокрема в стендах для випробування зубчастих передач та інших муфт. Відома навантажувальна муфта, що містить ведучу і ведену півмуфти з фланцями, які містять ряд осьові отвори через які півмуфти сполучені болтами. Недоліками таких муфт при використанні їх як навантажувальних є необхідність застосування спеціального оснащення для закручування півмуфт (див. книгу Решетов Д.Н. и др. Машины и стенды для испытания деталей. - М.: Машиностроение, 1979. - С. 326, рис. 8.8). Іншим недоліком таких муфт є неможливість роботи в умовах неспіввісності. Задачею запропонованої корисної моделі є створення навантажувальної муфти, в якій за рахунок конструктивного виконання можливо було б забезпечити навантаження сполучених валів без застосування спеціальних пристосувань та можливість роботи в умовах неспіввісності. Поставлена задача вирішується тим, що запропонована відцентрова навантажувальна канатна муфта, що складається з двох півмуфт ведучої та веденої, сполучених гнучкими елементами, згідно з корисною моделлю, ведена півмуфта містить вантажі, що мають можливість радіального переміщення, сполучені з одними із кінців гнучких елементів, інші кінці гнучких елементів закріплені у веденій півмуфті, а ведуча півмуфта містить ролики, що закріплені на ній з можливістю обертання та охоплені гнучкими елементами веденої півмуфти, або гнучкими елементами є канати, або гнучкими елементами є ланцюги. Установка у веденій півмуфті вантажів з можливістю радіального переміщення та сполучення їх гнучкими елементами з ведучою напівмуфтою дозволяє забезпечити навантаження сполучених валів обертальним моментом за рахунок дії на вантажі відцентрових сил від самого обертання муфт, що означає відсутність потреби у спеціальному оснащенні для закручування муфт, а також можливість роботи муфти в умовах неспіввісності за рахунок піддатливості гнучких елементів. Застосування канатів як гнучких елементів дозволяє додатково підвищити демпфуючу здатність муфти, а застосування як гнучких елементів ланцюгів - підвищити її навантажувальну здатність. На кресленні показаний загальний вид муфти. Відцентрова навантажувальна канатна муфта складається з двох півмуфт, ведучої 1 та веденої 2, ведена півмуфта 2 містить вантажі 3, що мають можливість радіального переміщення, сполучені з одними із кінців 4 гнучких елементів 5, інші кінці 6 гнучких елементів 5 закріплені у веденій півмуфті 2, а ведуча півмуфта 1 містить ролики 7, що закріплені на ній з можливістю обертання та охоплені гнучкими елементами 5 веденої півмуфти 2. Муфта працює наступним чином. При обертанні ведучої півмуфти 1, навантаження передається через ролики 7 на гнучкі елементи 4, які натягуються вантажами 3, що переміщуються радіально під дією відцентрових сил. При цьому за рахунок натягу гнучких елементів 4 півмуфти 1 та 2 стягуються назустріч одна одній, навантажуючи сполучені вали обертальним моментом. Установка у веденій півмуфті вантажів з можливістю радіального переміщення та сполучення їх гнучкими елементами з ведучою півмуфтою дозволяє забезпечити навантаження сполучених валів обертальним моментом за рахунок дії на вантажі відцентрових сил від самого обертання муфт, що означає відсутність потреби у спеціальному оснащенні для закручування муфт, а також можливість роботи муфти в умовах не співвісності за рахунок піддатливості гнучких елементів. Застосування канатів як гнучких елементів дозволяє додатково підвищити демпфуючу здатність муфти, а застосування як гнучких елементів ланцюгів - підвищити її навантажувальну здатність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Відцентрова навантажувальна канатна муфта, що складається з двох півмуфт, ведучої та веденої, сполучених гнучкими елементами, яка відрізняється тим, що ведена півмуфта містить вантажі, що мають можливість радіального переміщення, сполучені з одними із кінців гнучких елементів, інші кінці гнучких елементів закріплені у веденій півмуфті, а ведуча півмуфта містить ролики, що закріплені на ній з можливістю обертання та охоплені гнучкими елементами веденої півмуфти. 2. Відцентрова навантажувальна канатна муфта за п. 1, яка відрізняється тим, що гнучкими елементами є канати. 3. Відцентрова навантажувальна канатна муфта за п. 1, яка відрізняється тим, що гнучкими елементами є ланцюги. 1 UA 121476 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
