Вирівнювач поверхні ґрунту

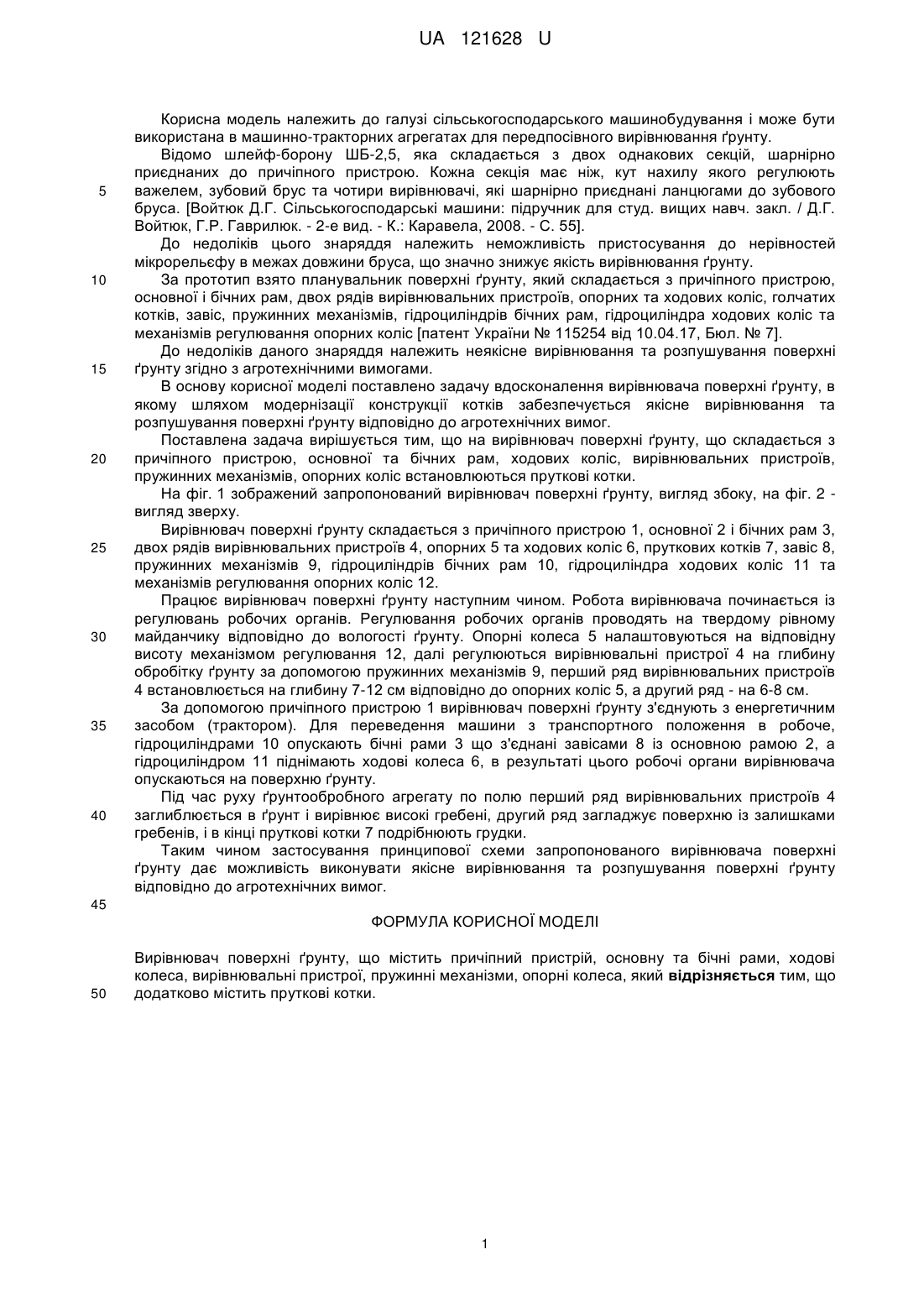

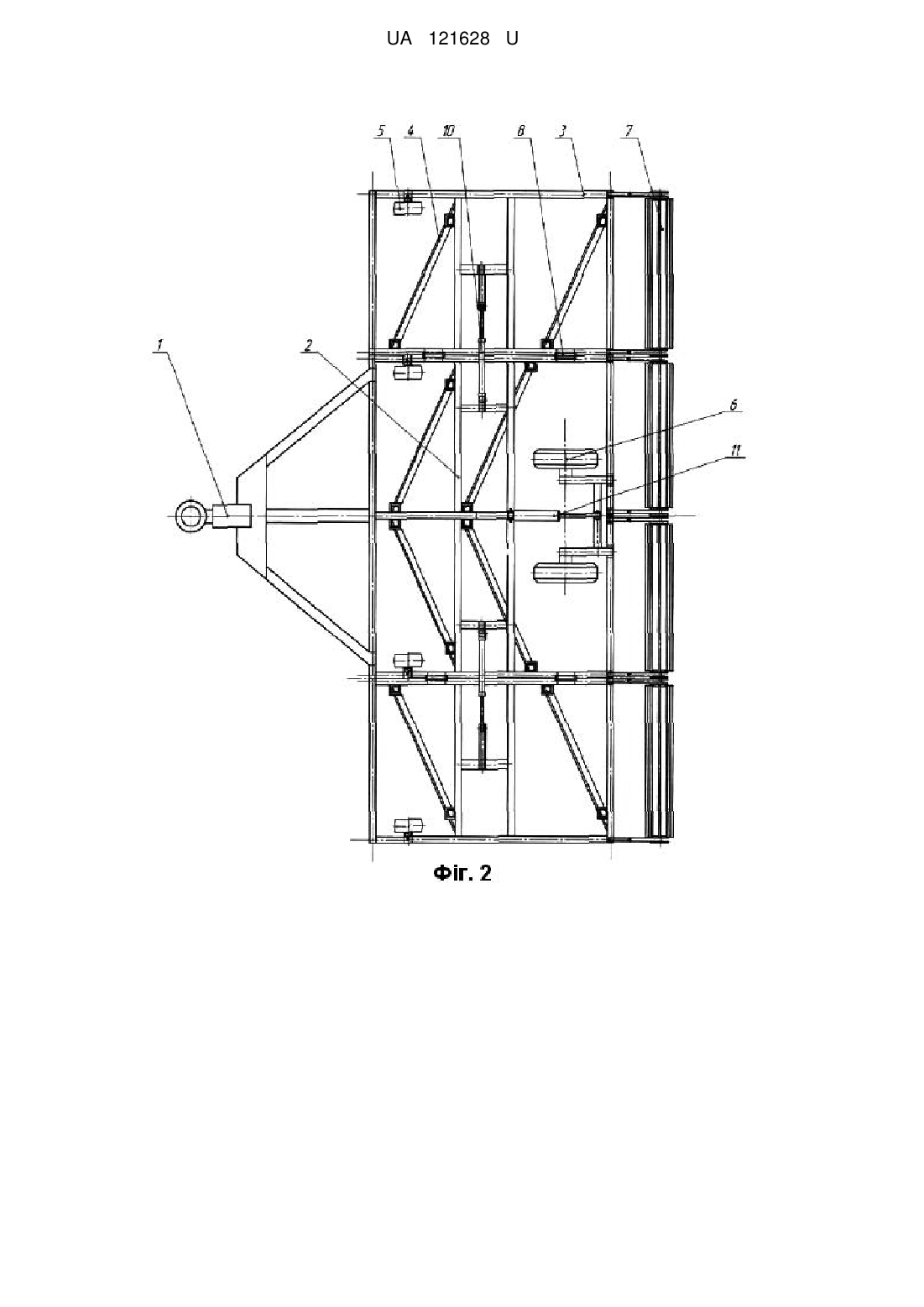

Реферат: UA 121628 U UA 121628 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана в машинно-тракторних агрегатах для передпосівного вирівнювання ґрунту. Відомо шлейф-борону ШБ-2,5, яка складається з двох однакових секцій, шарнірно приєднаних до причіпного пристрою. Кожна секція має ніж, кут нахилу якого регулюють важелем, зубовий брус та чотири вирівнювачі, які шарнірно приєднані ланцюгами до зубового бруса. [Войтюк Д.Г. Сільськогосподарські машини: підручник для студ. вищих навч. закл. / Д.Г. Войтюк, Г.Р. Гаврилюк. - 2-е вид. - К.: Каравела, 2008. - С. 55]. До недоліків цього знаряддя належить неможливість пристосування до нерівностей мікрорельєфу в межах довжини бруса, що значно знижує якість вирівнювання ґрунту. За прототип взято планувальник поверхні ґрунту, який складається з причіпного пристрою, основної і бічних рам, двох рядів вирівнювальних пристроїв, опорних та ходових коліс, голчатих котків, завіс, пружинних механізмів, гідроциліндрів бічних рам, гідроциліндра ходових коліс та механізмів регулювання опорних коліс [патент України № 115254 від 10.04.17, Бюл. № 7]. До недоліків даного знаряддя належить неякісне вирівнювання та розпушування поверхні ґрунту згідно з агротехнічними вимогами. В основу корисної моделі поставлено задачу вдосконалення вирівнювача поверхні ґрунту, в якому шляхом модернізації конструкції котків забезпечується якісне вирівнювання та розпушування поверхні ґрунту відповідно до агротехнічних вимог. Поставлена задача вирішується тим, що на вирівнювач поверхні ґрунту, що складається з причіпного пристрою, основної та бічних рам, ходових коліс, вирівнювальних пристроїв, пружинних механізмів, опорних коліс встановлюються пруткові котки. На фіг. 1 зображений запропонований вирівнювач поверхні ґрунту, вигляд збоку, на фіг. 2 вигляд зверху. Вирівнювач поверхні ґрунту складається з причіпного пристрою 1, основної 2 і бічних рам 3, двох рядів вирівнювальних пристроїв 4, опорних 5 та ходових коліс 6, пруткових котків 7, завіс 8, пружинних механізмів 9, гідроциліндрів бічних рам 10, гідроциліндра ходових коліс 11 та механізмів регулювання опорних коліс 12. Працює вирівнювач поверхні ґрунту наступним чином. Робота вирівнювача починається із регулювань робочих органів. Регулювання робочих органів проводять на твердому рівному майданчику відповідно до вологості ґрунту. Опорні колеса 5 налаштовуються на відповідну висоту механізмом регулювання 12, далі регулюються вирівнювальні пристрої 4 на глибину обробітку ґрунту за допомогою пружинних механізмів 9, перший ряд вирівнювальних пристроїв 4 встановлюється на глибину 7-12 см відповідно до опорних коліс 5, а другий ряд - на 6-8 см. За допомогою причіпного пристрою 1 вирівнювач поверхні ґрунту з'єднують з енергетичним засобом (трактором). Для переведення машини з транспортного положення в робоче, гідроциліндрами 10 опускають бічні рами 3 що з'єднані завісами 8 із основною рамою 2, а гідроциліндром 11 піднімають ходові колеса 6, в результаті цього робочі органи вирівнювача опускаються на поверхню ґрунту. Під час руху ґрунтообробного агрегату по полю перший ряд вирівнювальних пристроїв 4 заглиблюється в ґрунт і вирівнює високі гребені, другий ряд загладжує поверхню із залишками гребенів, і в кінці пруткові котки 7 подрібнюють грудки. Таким чином застосування принципової схеми запропонованого вирівнювача поверхні ґрунту дає можливість виконувати якісне вирівнювання та розпушування поверхні ґрунту відповідно до агротехнічних вимог. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вирівнювач поверхні ґрунту, що містить причіпний пристрій, основну та бічні рами, ходові колеса, вирівнювальні пристрої, пружинні механізми, опорні колеса, який відрізняється тим, що додатково містить пруткові котки. 1 UA 121628 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
