Спосіб протипожежного захисту резервуара для транспортування та(або) зберігання вогненебезпечної рідини

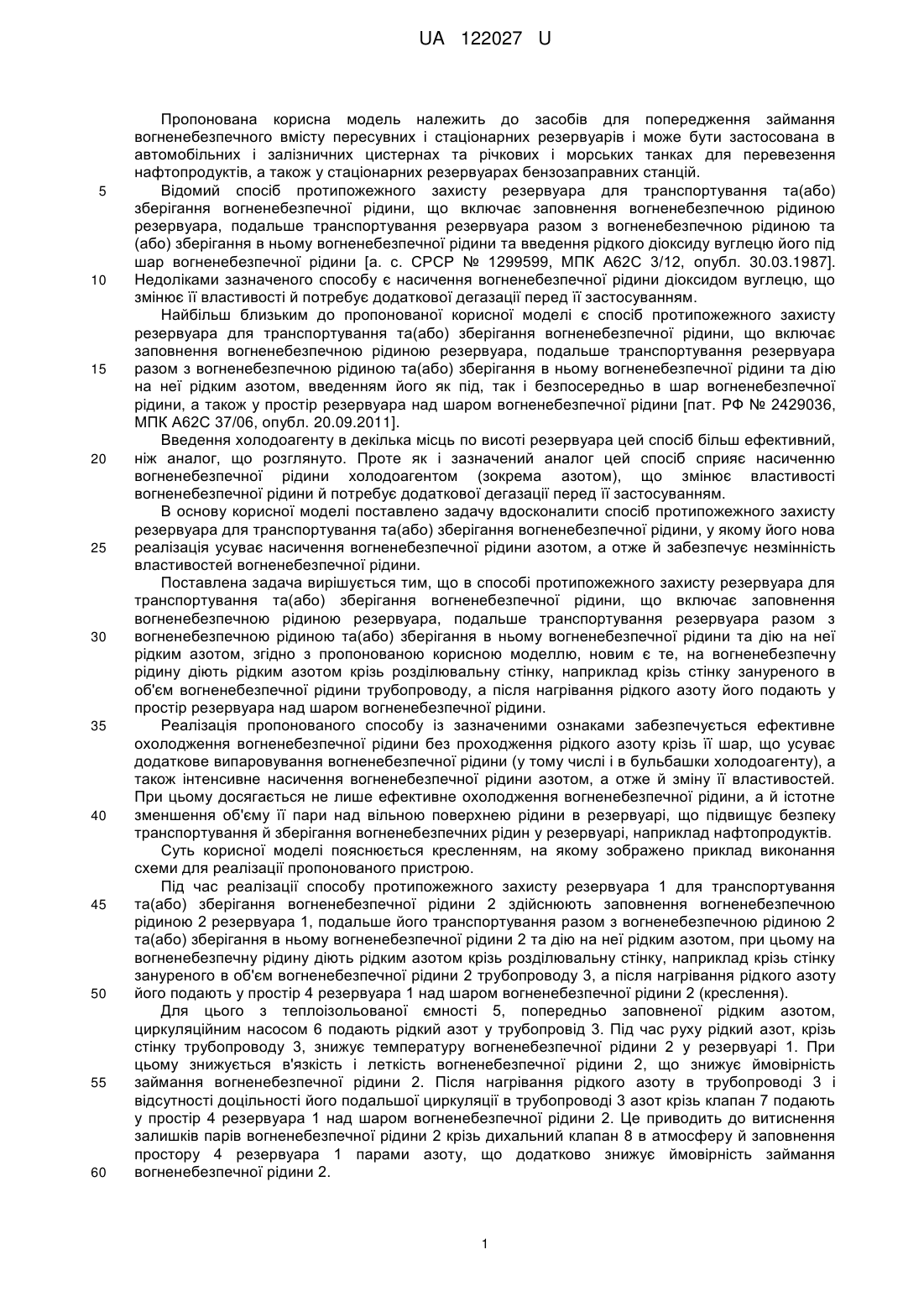

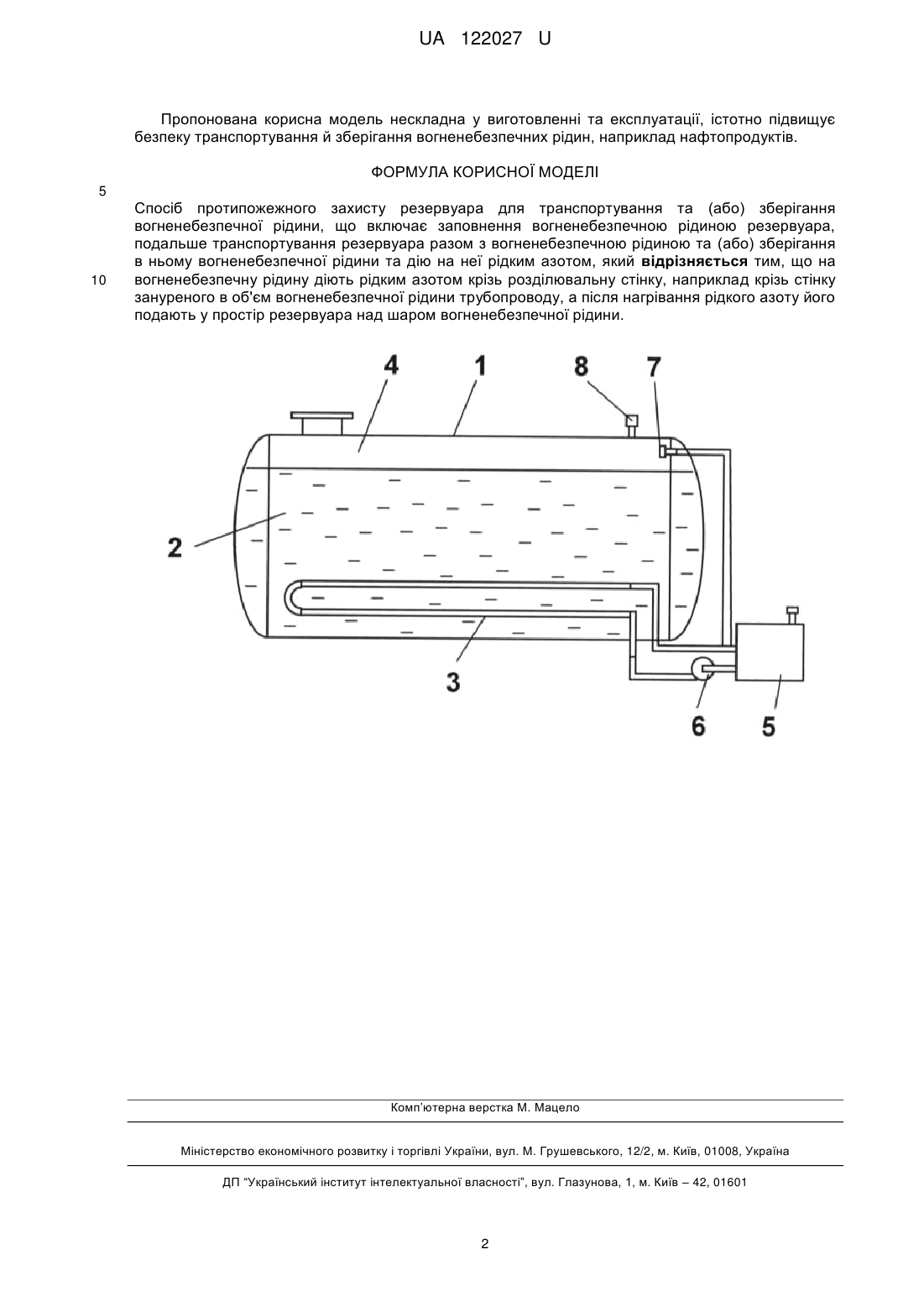

Реферат: Спосіб протипожежного захисту резервуара для транспортування та (або) зберігання вогненебезпечної рідини, що включає заповнення вогненебезпечною рідиною резервуару, подальше транспортування резервуара разом з вогненебезпечною рідиною та (або) зберігання в ньому вогненебезпечної рідини та дію на неї рідким азотом, причому на вогненебезпечну рідину діють рідким азотом крізь розділювальну стінку, наприклад крізь стінку зануреного в об'єм вогненебезпечної рідини трубопроводу, а після нагрівання рідкого азоту його подають у простір резервуара над шаром вогненебезпечної рідини. UA 122027 U (12) UA 122027 U UA 122027 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до засобів для попередження займання вогненебезпечного вмісту пересувних і стаціонарних резервуарів і може бути застосована в автомобільних і залізничних цистернах та річкових і морських танках для перевезення нафтопродуктів, а також у стаціонарних резервуарах бензозаправних станцій. Відомий спосіб протипожежного захисту резервуара для транспортування та(або) зберігання вогненебезпечної рідини, що включає заповнення вогненебезпечною рідиною резервуара, подальше транспортування резервуара разом з вогненебезпечною рідиною та (або) зберігання в ньому вогненебезпечної рідини та введення рідкого діоксиду вуглецю його під шар вогненебезпечної рідини [а. с. СРСР № 1299599, МПК А62С 3/12, опубл. 30.03.1987]. Недоліками зазначеного способу є насичення вогненебезпечної рідини діоксидом вуглецю, що змінює її властивості й потребує додаткової дегазації перед її застосуванням. Найбільш близьким до пропонованої корисної моделі є спосіб протипожежного захисту резервуара для транспортування та(або) зберігання вогненебезпечної рідини, що включає заповнення вогненебезпечною рідиною резервуара, подальше транспортування резервуара разом з вогненебезпечною рідиною та(або) зберігання в ньому вогненебезпечної рідини та дію на неї рідким азотом, введенням його як під, так і безпосередньо в шар вогненебезпечної рідини, а також у простір резервуара над шаром вогненебезпечної рідини [пат. РФ № 2429036, МПК А62С 37/06, опубл. 20.09.2011]. Введення холодоагенту в декілька місць по висоті резервуара цей спосіб більш ефективний, ніж аналог, що розглянуто. Проте як і зазначений аналог цей спосіб сприяє насиченню вогненебезпечної рідини холодоагентом (зокрема азотом), що змінює властивості вогненебезпечної рідини й потребує додаткової дегазації перед її застосуванням. В основу корисної моделі поставлено задачу вдосконалити спосіб протипожежного захисту резервуара для транспортування та(або) зберігання вогненебезпечної рідини, у якому його нова реалізація усуває насичення вогненебезпечної рідини азотом, а отже й забезпечує незмінність властивостей вогненебезпечної рідини. Поставлена задача вирішується тим, що в способі протипожежного захисту резервуара для транспортування та(або) зберігання вогненебезпечної рідини, що включає заповнення вогненебезпечною рідиною резервуара, подальше транспортування резервуара разом з вогненебезпечною рідиною та(або) зберігання в ньому вогненебезпечної рідини та дію на неї рідким азотом, згідно з пропонованою корисною моделлю, новим є те, на вогненебезпечну рідину діють рідким азотом крізь розділювальну стінку, наприклад крізь стінку зануреного в об'єм вогненебезпечної рідини трубопроводу, а після нагрівання рідкого азоту його подають у простір резервуара над шаром вогненебезпечної рідини. Реалізація пропонованого способу із зазначеними ознаками забезпечується ефективне охолодження вогненебезпечної рідини без проходження рідкого азоту крізь її шар, що усуває додаткове випаровування вогненебезпечної рідини (у тому числі і в бульбашки холодоагенту), а також інтенсивне насичення вогненебезпечної рідини азотом, а отже й зміну її властивостей. При цьому досягається не лише ефективне охолодження вогненебезпечної рідини, а й істотне зменшення об'єму її пари над вільною поверхнею рідини в резервуарі, що підвищує безпеку транспортування й зберігання вогненебезпечних рідин у резервуарі, наприклад нафтопродуктів. Суть корисної моделі пояснюється кресленням, на якому зображено приклад виконання схеми для реалізації пропонованого пристрою. Під час реалізації способу протипожежного захисту резервуара 1 для транспортування та(або) зберігання вогненебезпечної рідини 2 здійснюють заповнення вогненебезпечною рідиною 2 резервуара 1, подальше його транспортування разом з вогненебезпечною рідиною 2 та(або) зберігання в ньому вогненебезпечної рідини 2 та дію на неї рідким азотом, при цьому на вогненебезпечну рідину діють рідким азотом крізь розділювальну стінку, наприклад крізь стінку зануреного в об'єм вогненебезпечної рідини 2 трубопроводу 3, а після нагрівання рідкого азоту його подають у простір 4 резервуара 1 над шаром вогненебезпечної рідини 2 (креслення). Для цього з теплоізольованої ємності 5, попередньо заповненої рідким азотом, циркуляційним насосом 6 подають рідкий азот у трубопровід 3. Під час руху рідкий азот, крізь стінку трубопроводу 3, знижує температуру вогненебезпечної рідини 2 у резервуарі 1. При цьому знижується в'язкість і леткість вогненебезпечної рідини 2, що знижує ймовірність займання вогненебезпечної рідини 2. Після нагрівання рідкого азоту в трубопроводі 3 і відсутності доцільності його подальшої циркуляції в трубопроводі 3 азот крізь клапан 7 подають у простір 4 резервуара 1 над шаром вогненебезпечної рідини 2. Це приводить до витиснення залишків парів вогненебезпечної рідини 2 крізь дихальний клапан 8 в атмосферу й заповнення простору 4 резервуара 1 парами азоту, що додатково знижує ймовірність займання вогненебезпечної рідини 2. 1 UA 122027 U Пропонована корисна модель нескладна у виготовленні та експлуатації, істотно підвищує безпеку транспортування й зберігання вогненебезпечних рідин, наприклад нафтопродуктів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб протипожежного захисту резервуара для транспортування та (або) зберігання вогненебезпечної рідини, що включає заповнення вогненебезпечною рідиною резервуара, подальше транспортування резервуара разом з вогненебезпечною рідиною та (або) зберігання в ньому вогненебезпечної рідини та дію на неї рідким азотом, який відрізняється тим, що на вогненебезпечну рідину діють рідким азотом крізь розділювальну стінку, наприклад крізь стінку зануреного в об'єм вогненебезпечної рідини трубопроводу, а після нагрівання рідкого азоту його подають у простір резервуара над шаром вогненебезпечної рідини. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
