Нутромір

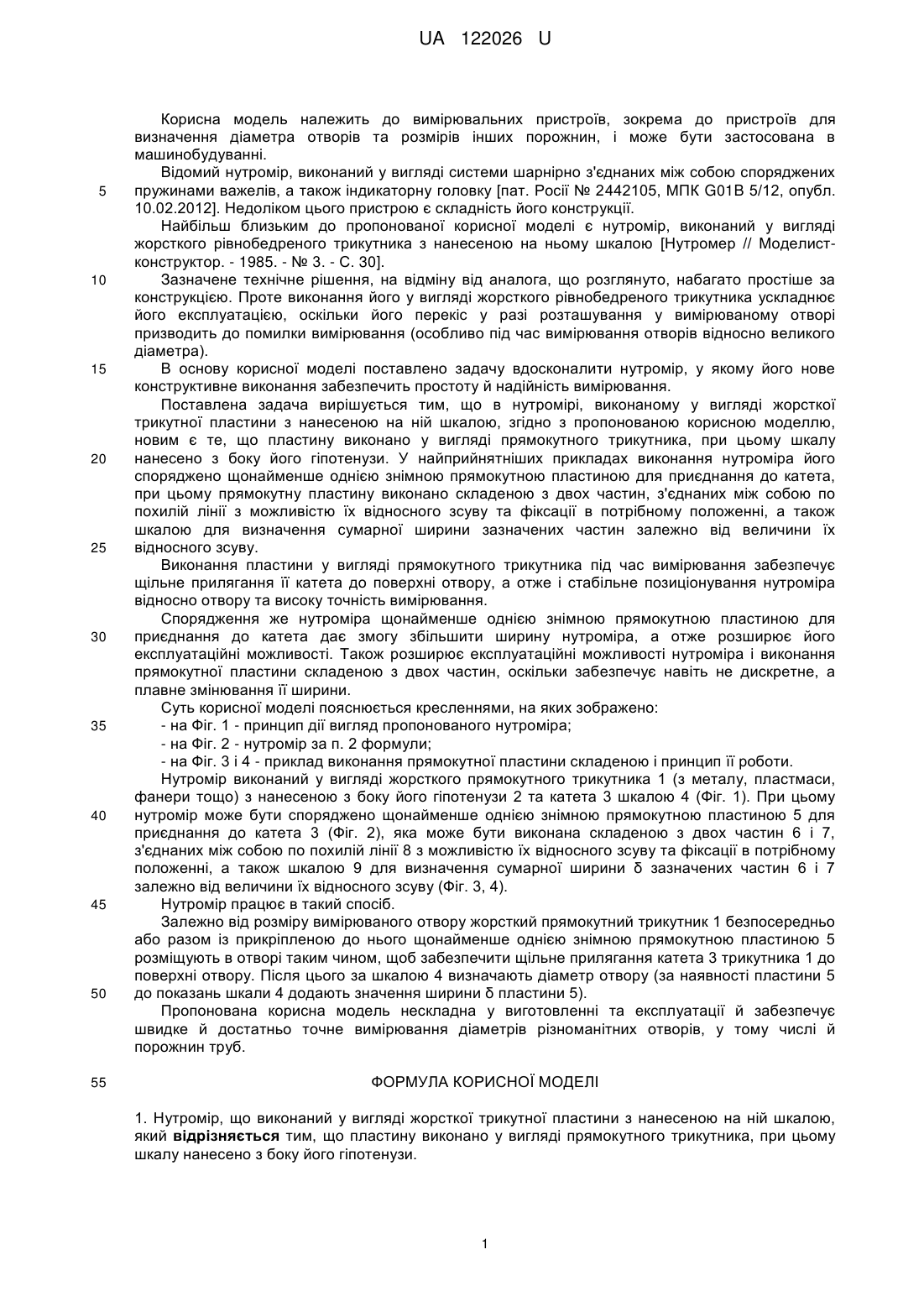

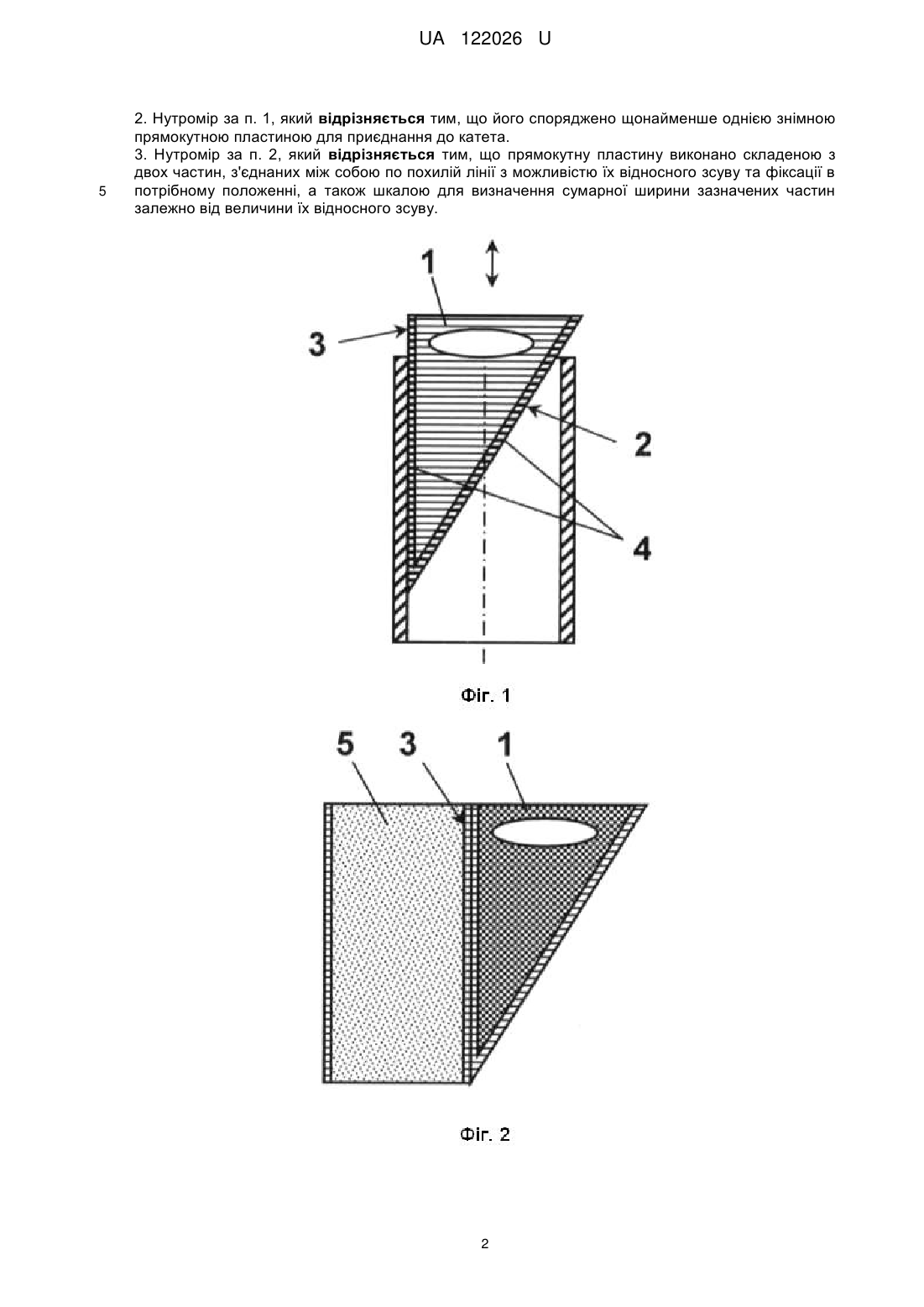

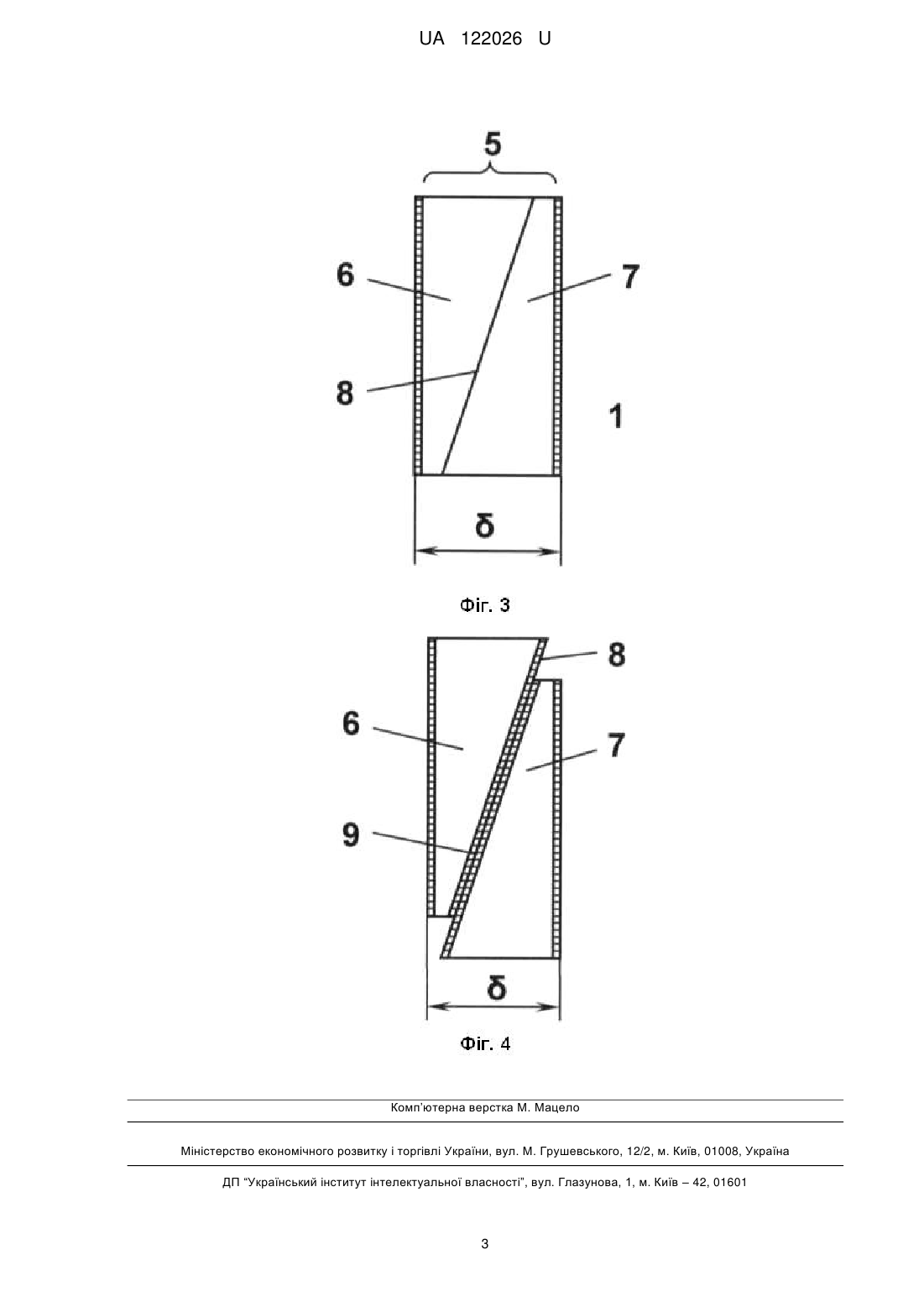

Реферат: UA 122026 U UA 122026 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальних пристроїв, зокрема до пристроїв для визначення діаметра отворів та розмірів інших порожнин, і може бути застосована в машинобудуванні. Відомий нутромір, виконаний у вигляді системи шарнірно з'єднаних між собою споряджених пружинами важелів, а також індикаторну головку [пат. Росії № 2442105, МПК G01B 5/12, опубл. 10.02.2012]. Недоліком цього пристрою є складність його конструкції. Найбільш близьким до пропонованої корисної моделі є нутромір, виконаний у вигляді жорсткого рівнобедреного трикутника з нанесеною на ньому шкалою [Нутромер // Моделистконструктор. - 1985. - № 3. - С. 30]. Зазначене технічне рішення, на відміну від аналога, що розглянуто, набагато простіше за конструкцією. Проте виконання його у вигляді жорсткого рівнобедреного трикутника ускладнює його експлуатацією, оскільки його перекіс у разі розташування у вимірюваному отворі призводить до помилки вимірювання (особливо під час вимірювання отворів відносно великого діаметра). В основу корисної моделі поставлено задачу вдосконалити нутромір, у якому його нове конструктивне виконання забезпечить простоту й надійність вимірювання. Поставлена задача вирішується тим, що в нутромірі, виконаному у вигляді жорсткої трикутної пластини з нанесеною на ній шкалою, згідно з пропонованою корисною моделлю, новим є те, що пластину виконано у вигляді прямокутного трикутника, при цьому шкалу нанесено з боку його гіпотенузи. У найприйнятніших прикладах виконання нутроміра його споряджено щонайменше однією знімною прямокутною пластиною для приєднання до катета, при цьому прямокутну пластину виконано складеною з двох частин, з'єднаних між собою по похилій лінії з можливістю їх відносного зсуву та фіксації в потрібному положенні, а також шкалою для визначення сумарної ширини зазначених частин залежно від величини їх відносного зсуву. Виконання пластини у вигляді прямокутного трикутника під час вимірювання забезпечує щільне прилягання її катета до поверхні отвору, а отже і стабільне позиціонування нутроміра відносно отвору та високу точність вимірювання. Спорядження же нутроміра щонайменше однією знімною прямокутною пластиною для приєднання до катета дає змогу збільшити ширину нутроміра, а отже розширює його експлуатаційні можливості. Також розширює експлуатаційні можливості нутроміра і виконання прямокутної пластини складеною з двох частин, оскільки забезпечує навіть не дискретне, а плавне змінювання її ширини. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - принцип дії вигляд пропонованого нутроміра; - на Фіг. 2 - нутромір за п. 2 формули; - на Фіг. 3 і 4 - приклад виконання прямокутної пластини складеною і принцип її роботи. Нутромір виконаний у вигляді жорсткого прямокутного трикутника 1 (з металу, пластмаси, фанери тощо) з нанесеною з боку його гіпотенузи 2 та катета 3 шкалою 4 (Фіг. 1). При цьому нутромір може бути споряджено щонайменше однією знімною прямокутною пластиною 5 для приєднання до катета 3 (Фіг. 2), яка може бути виконана складеною з двох частин 6 і 7, з'єднаних між собою по похилій лінії 8 з можливістю їх відносного зсуву та фіксації в потрібному положенні, а також шкалою 9 для визначення сумарної ширини δ зазначених частин 6 і 7 залежно від величини їх відносного зсуву (Фіг. 3, 4). Нутромір працює в такий спосіб. Залежно від розміру вимірюваного отвору жорсткий прямокутний трикутник 1 безпосередньо або разом із прикріпленою до нього щонайменше однією знімною прямокутною пластиною 5 розміщують в отворі таким чином, щоб забезпечити щільне прилягання катета 3 трикутника 1 до поверхні отвору. Після цього за шкалою 4 визначають діаметр отвору (за наявності пластини 5 до показань шкали 4 додають значення ширини δ пластини 5). Пропонована корисна модель нескладна у виготовленні та експлуатації й забезпечує швидке й достатньо точне вимірювання діаметрів різноманітних отворів, у тому числі й порожнин труб. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Нутромір, що виконаний у вигляді жорсткої трикутної пластини з нанесеною на ній шкалою, який відрізняється тим, що пластину виконано у вигляді прямокутного трикутника, при цьому шкалу нанесено з боку його гіпотенузи. 1 UA 122026 U 5 2. Нутромір за п. 1, який відрізняється тим, що його споряджено щонайменше однією знімною прямокутною пластиною для приєднання до катета. 3. Нутромір за п. 2, який відрізняється тим, що прямокутну пластину виконано складеною з двох частин, з'єднаних між собою по похилій лінії з можливістю їх відносного зсуву та фіксації в потрібному положенні, а також шкалою для визначення сумарної ширини зазначених частин залежно від величини їх відносного зсуву. 2 UA 122026 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
