Інструмент для забору частини жирового тіла щоки

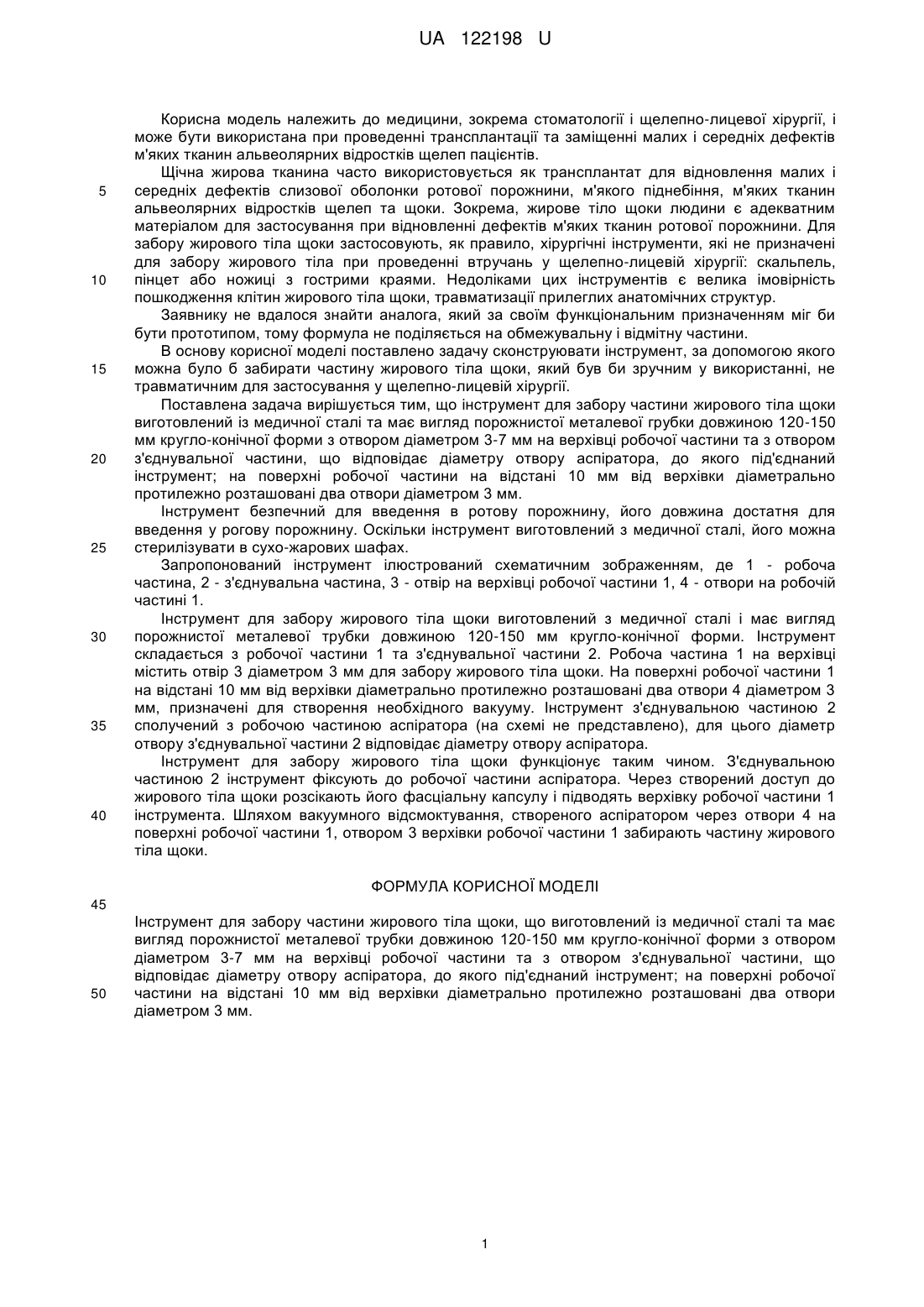

Реферат: UA 122198 U UA 122198 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, зокрема стоматології і щелепно-лицевої хірургії, і може бути використана при проведенні трансплантації та заміщенні малих і середніх дефектів м'яких тканин альвеолярних відростків щелеп пацієнтів. Щічна жирова тканина часто використовується як трансплантат для відновлення малих і середніх дефектів слизової оболонки ротової порожнини, м'якого піднебіння, м'яких тканин альвеолярних відростків щелеп та щоки. Зокрема, жирове тіло щоки людини є адекватним матеріалом для застосування при відновленні дефектів м'яких тканин ротової порожнини. Для забору жирового тіла щоки застосовують, як правило, хірургічні інструменти, які не призначені для забору жирового тіла при проведенні втручань у щелепно-лицевій хірургії: скальпель, пінцет або ножиці з гострими краями. Недоліками цих інструментів є велика імовірність пошкодження клітин жирового тіла щоки, травматизації прилеглих анатомічних структур. Заявнику не вдалося знайти аналога, який за своїм функціональним призначенням міг би бути прототипом, тому формула не поділяється на обмежувальну і відмітну частини. В основу корисної моделі поставлено задачу сконструювати інструмент, за допомогою якого можна було б забирати частину жирового тіла щоки, який був би зручним у використанні, не травматичним для застосування у щелепно-лицевій хірургії. Поставлена задача вирішується тим, що інструмент для забору частини жирового тіла щоки виготовлений із медичної сталі та має вигляд порожнистої металевої грубки довжиною 120-150 мм кругло-конічної форми з отвором діаметром 3-7 мм на верхівці робочої частини та з отвором з'єднувальної частини, що відповідає діаметру отвору аспіратора, до якого під'єднаний інструмент; на поверхні робочої частини на відстані 10 мм від верхівки діаметрально протилежно розташовані два отвори діаметром 3 мм. Інструмент безпечний для введення в ротову порожнину, його довжина достатня для введення у рогову порожнину. Оскільки інструмент виготовлений з медичної сталі, його можна стерилізувати в сухо-жарових шафах. Запропонований інструмент ілюстрований схематичним зображенням, де 1 - робоча частина, 2 - з'єднувальна частина, 3 - отвір на верхівці робочої частини 1, 4 - отвори на робочій частині 1. Інструмент для забору жирового тіла щоки виготовлений з медичної сталі і має вигляд порожнистої металевої трубки довжиною 120-150 мм кругло-конічної форми. Інструмент складається з робочої частини 1 та з'єднувальної частини 2. Робоча частина 1 на верхівці містить отвір 3 діаметром 3 мм для забору жирового тіла щоки. На поверхні робочої частини 1 на відстані 10 мм від верхівки діаметрально протилежно розташовані два отвори 4 діаметром 3 мм, призначені для створення необхідного вакууму. Інструмент з'єднувальною частиною 2 сполучений з робочою частиною аспіратора (на схемі не представлено), для цього діаметр отвору з'єднувальної частини 2 відповідає діаметру отвору аспіратора. Інструмент для забору жирового тіла щоки функціонує таким чином. З'єднувальною частиною 2 інструмент фіксують до робочої частини аспіратора. Через створений доступ до жирового тіла щоки розсікають його фасціальну капсулу і підводять верхівку робочої частини 1 інструмента. Шляхом вакуумного відсмоктування, створеного аспіратором через отвори 4 на поверхні робочої частини 1, отвором 3 верхівки робочої частини 1 забирають частину жирового тіла щоки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Інструмент для забору частини жирового тіла щоки, що виготовлений із медичної сталі та має вигляд порожнистої металевої трубки довжиною 120-150 мм кругло-конічної форми з отвором діаметром 3-7 мм на верхівці робочої частини та з отвором з'єднувальної частини, що відповідає діаметру отвору аспіратора, до якого під'єднаний інструмент; на поверхні робочої частини на відстані 10 мм від верхівки діаметрально протилежно розташовані два отвори діаметром 3 мм. 1 UA 122198 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
