Коренезабірник

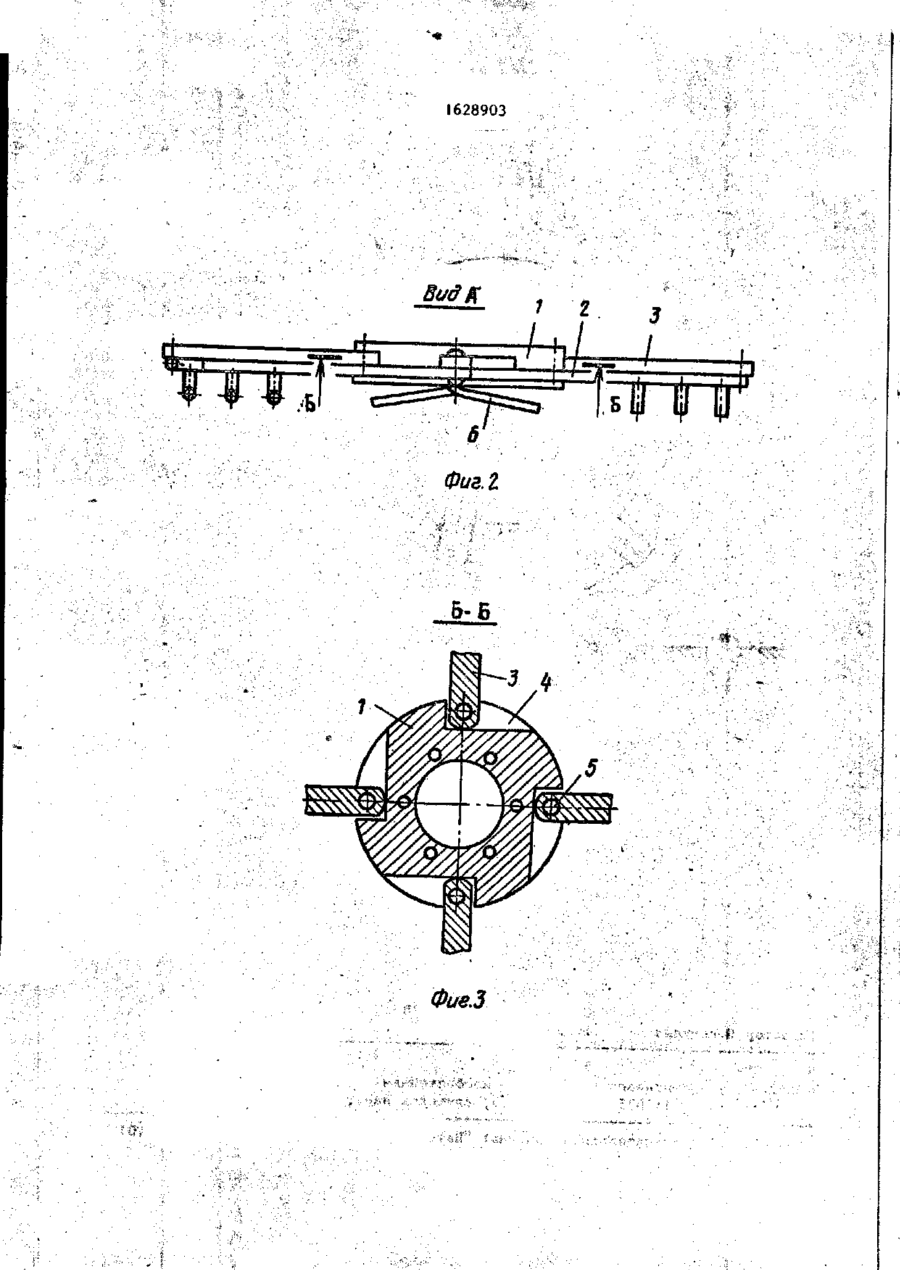

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (5J)5 A 01 D 25/04 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГНИТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4425248/15 (22) 16.05.88 t - * (46) 2 3 . 0 2 . 9 1 . Бюл. № 7 (71) Научно-исследовательский институт сельского хозяйства Нечерноземной зоны УССР (72) А.С.Кобец (53) 631.358.4 (038.8) (56) Авторское свидетельстио СССР К 1181579, кл. А 01 D 25/04, 1985. (54) КОРНЕЗАБОРНИК (57) изобретение относится к с е л ь с к о хозяйственному машиностроению, в ч а с т ности к машинам для уборки корнеплод о в . Цель изобретения - повышение с е парации вороха корнеплодов. Корнезаборник имеет ступицу I, на которой закреплены прутки 2 , выполненные из упругого материала в виде спирали. Наружный конец каждого прутка жест ко закреплен па планках 3. Внутренний конец планки 3 входит в фигурный паз на ступице и крепится в нем шарнирно с возможностью поворота в одну сторону, а с другой стороны удерживается от поворота упором, представляющим собой стенку фигурного п а з а . На рабочей поверхности планки в зоне между прутками установлены захватывающие упругие элементы 6, При вращении планки при взаимодействии с ворохом отклоняются в сторону, противоположную вращению» Прутки при этом скручиваются и изменяется расстояние между ними. После передачи вороха планка возвращается в исходное полоа 9 жение. Колебательные движения прут* ков заборника способствуют повышению сепарации вороха корнеплодов. 1 э . п . ф-лы, 4 и л . С \ 00 о 00 \ \ Фиг.1 З 1628903 Изобретение относится к сельскоотклоняются в плоскости корнезаборнихозяйственному машиностроению, в ка в сторону, противоположную направчастности к машинам для уборки корлению вращения, из положения І в понеплодов. ложение I t . Пруток 2, выполненный из Целью изобретения является повышеупругого материала в виде спирали, ние сепарации вороха корнеплодов. наружный конец которого закрепленный на планке 3, скручивается. На фиг, 4 На фиг, 1 изображен корнезаборник, пунктирной линией в позиции I показавид сверху; па фиг. 2 - вид А на фиг. 1; на фиг. 3 - сечение Б-Б на 10 но положение планки 3 и прутка 2 при свободном вращении, в позиции II фиг. 2; на фиг, 4 - корнезаборник положение планки 3 и соответствующев работе, вид сверху, го прутка 2 при взаимодействии с и з Корнезаборник содержит ступицу 1, влекаемым ворохом. При повороте планна которой закреплены прутки 2, выполненные из упругого материала в ви- 15 ки 3 и скручивании прутка 2 изменяется расстояние между витками смежных де спирали. Наружный конец каждого прутков 2, образующих рабочую плоспрутка 2 жестко закреплен на планкость корнезаборника. После передачи ках 3, вороха на приемный транспортер спиВнутренний конец планки 3 входит в фигурный паз 4 ступицы 1 и крепится в 20 раль прутка 2 раскручивается, планка 3 на шарнире 5 поворачивается в и с нем шарниром 5 . Планка 3 имеет возможходное положение и удерживается в ность поворота на шарнире 5 в одну нем упором, которым служит стенка сторону, а с другой стороны удерживафигурного паза 4 ступицы 1. При врается от поворота упором, представляющим собой стенку фигурного паза 4. На 25 щении корнезаборника и взаимодействия с ворохом каждая из планок 3 (их морабочей поверхности планки 3 в зоне жет быть разное количество) совершамежду прутками 2 консольно установет колебательное движение, а вместе лены упругие захватывающие элементы с ними постоянно вибрируют в плоскос6, свободные концы которых выступают ти корнезаборника и прутки 2, выполиз плоскости корнезаборника, 30 ненные в виде спирали из упругого маКорнезаборник работает следующим териала. образом. Таким оОразом, такая вибрация п о з При движении активная вилка копача воляет активно воздействовать на суизвлекает корнеплоды из почвы. Устажающийся извлекаемый ворох, а значит новленные над копачом под углом в 35 и повысить сепарацию почвы из вороха вертикальной и горизонтальной плоскорнеплодов. А это дает возможность кости с образованием сужающего рабоупростить сепарирующие рабочие оргачего русла корнезаборники захватываны корнеуоорочной машины в целом. ют корнеплоды вместе с почвой, поднимают их и с использованием битера пе- 40 Ф о р м у л а и з о б р е т е н и я редают этот ворох на приемный транспортер. Упругие захватывающие э л е 1. Корнезаборник, включающий ступименты 6 консольно закреплены на планна которой закреплены прутки, выке 3 т а к , что их свободные концы высполненные в виде спирали, витки кототупают из плоскости кориезаборника в р а рой размещены в одной плрскости, о т бочее русло копача. Это способствует л и ч а ю щ и й с я тем, что, с целью повышению транспортирующей способносповышения сепарации вороха корнеплоти устройства, так как элементы 6 дов, пруткы выполнены из ynpvroro маболее надежно захватывают извлекаемые териала, а наружные концы каждого из корнеплоды и перемещают их на транс- 50 прутков соединены со ступицей планкой, портер . закрепленной на ступице шарнирно с возможностью поворота в плоскости корПри вращении кориезаборника и поднезаборника в сторону, противоположходе планки 3 к извлекаемому вороху ную направлению вращения, захватывающие элементы б, выступающие 2, Корнезаборник по п. 1, о т л и 55 из плоскости вращения корнезаборника, ч а ю щ и й с я тем, что, с целью повзаимодействуют с извлекаемым воровышения транспортирующей способности, хом. При этом увеличиваются силы соппланки снабжены упругими захватываюротивления и планки 3 на шарнире 5 щими элементами. 1628903 Bug К Фиг.г Б-Б Фие.З 1628903 /// />V /7S Фиг. 4 Редактор Н.Рогулич Составитель Д.Миронов Техред М.Дидык Корректор С.Шекмар Заказ 389 Тираж 369 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР ННИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Проиэводственно-иэдательгкий комбинат "Патент", г . Ужгород, ул # Гагарина, 101
