Водовідвідна система акумуляційно-поглинального типу

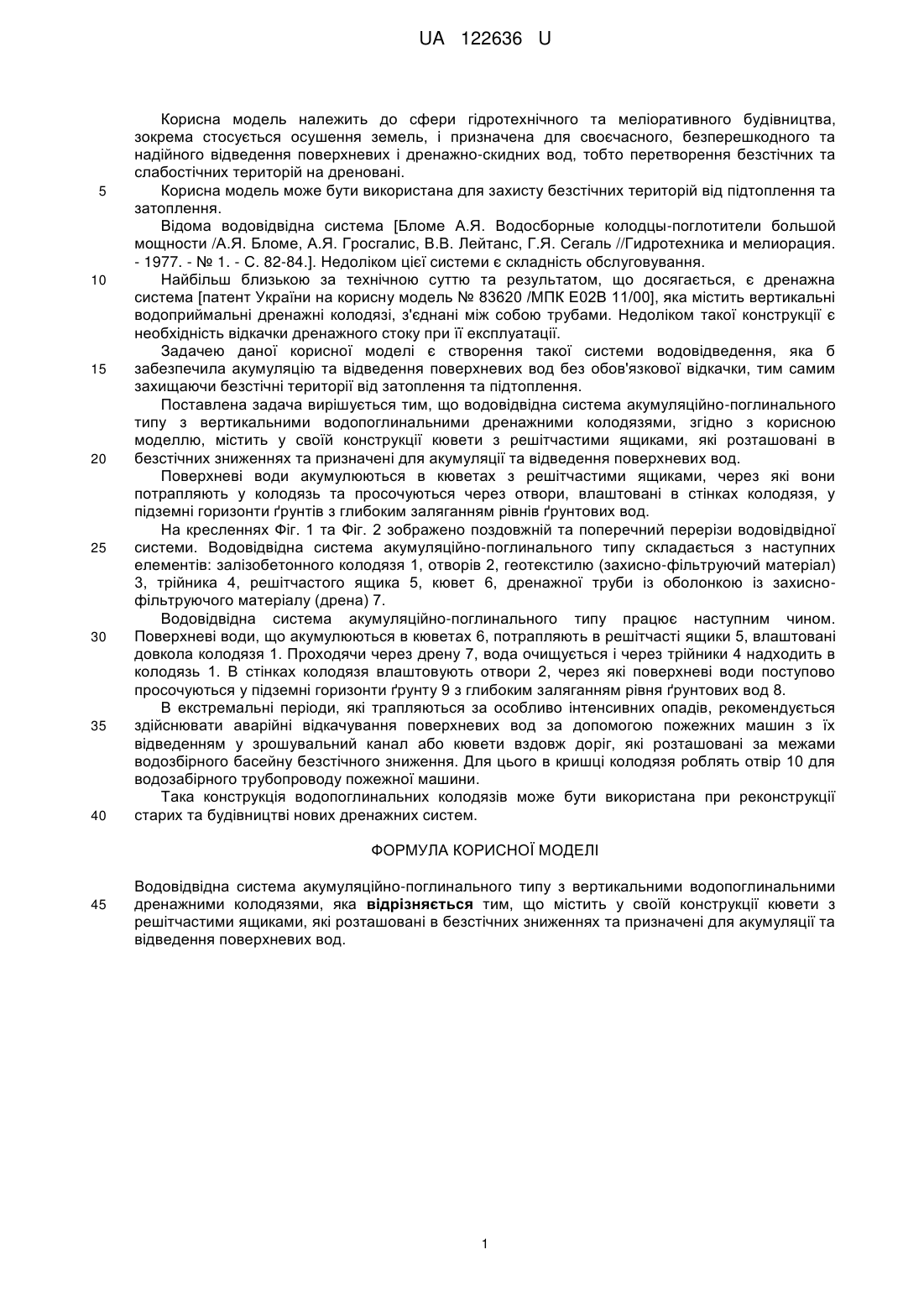

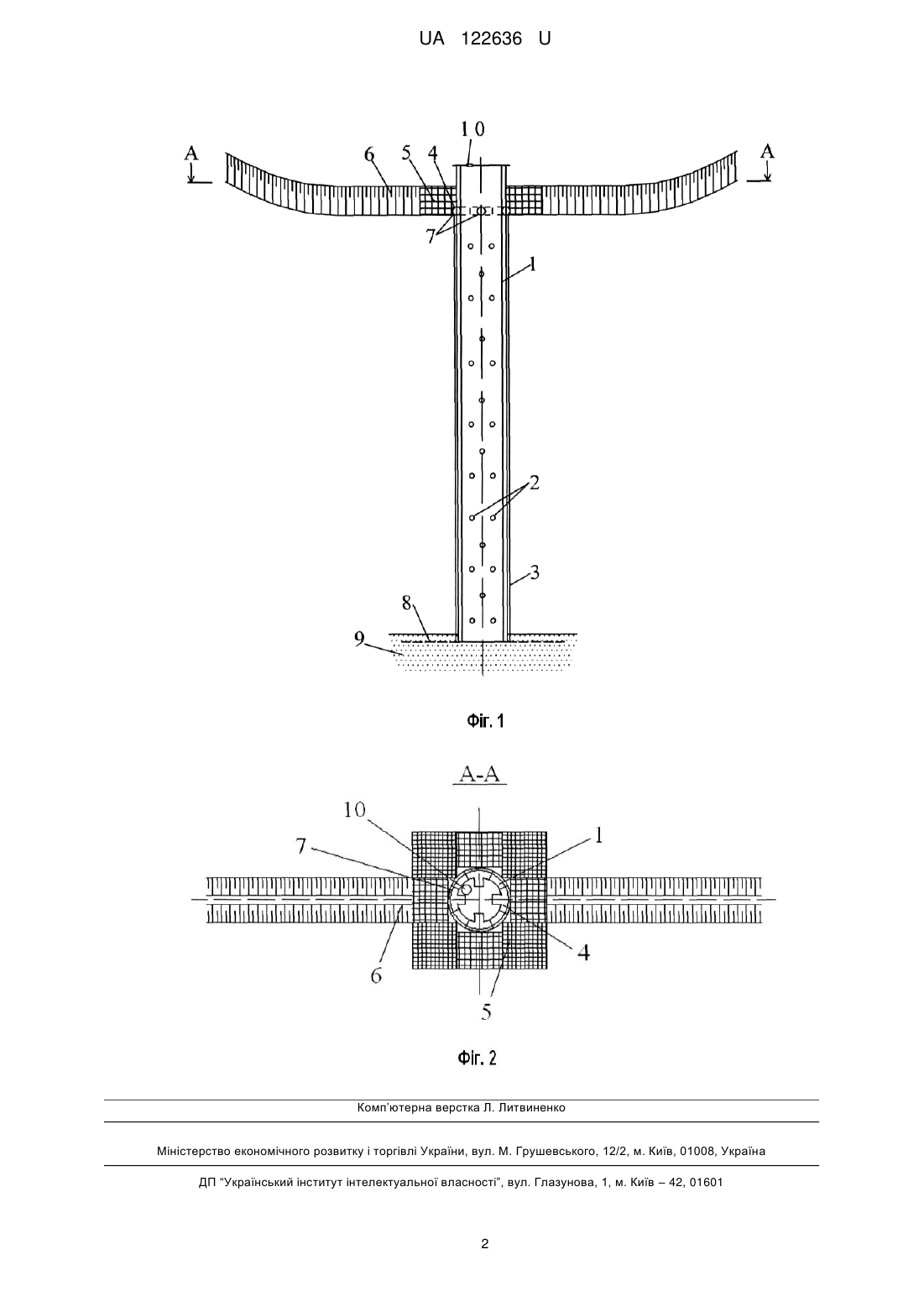

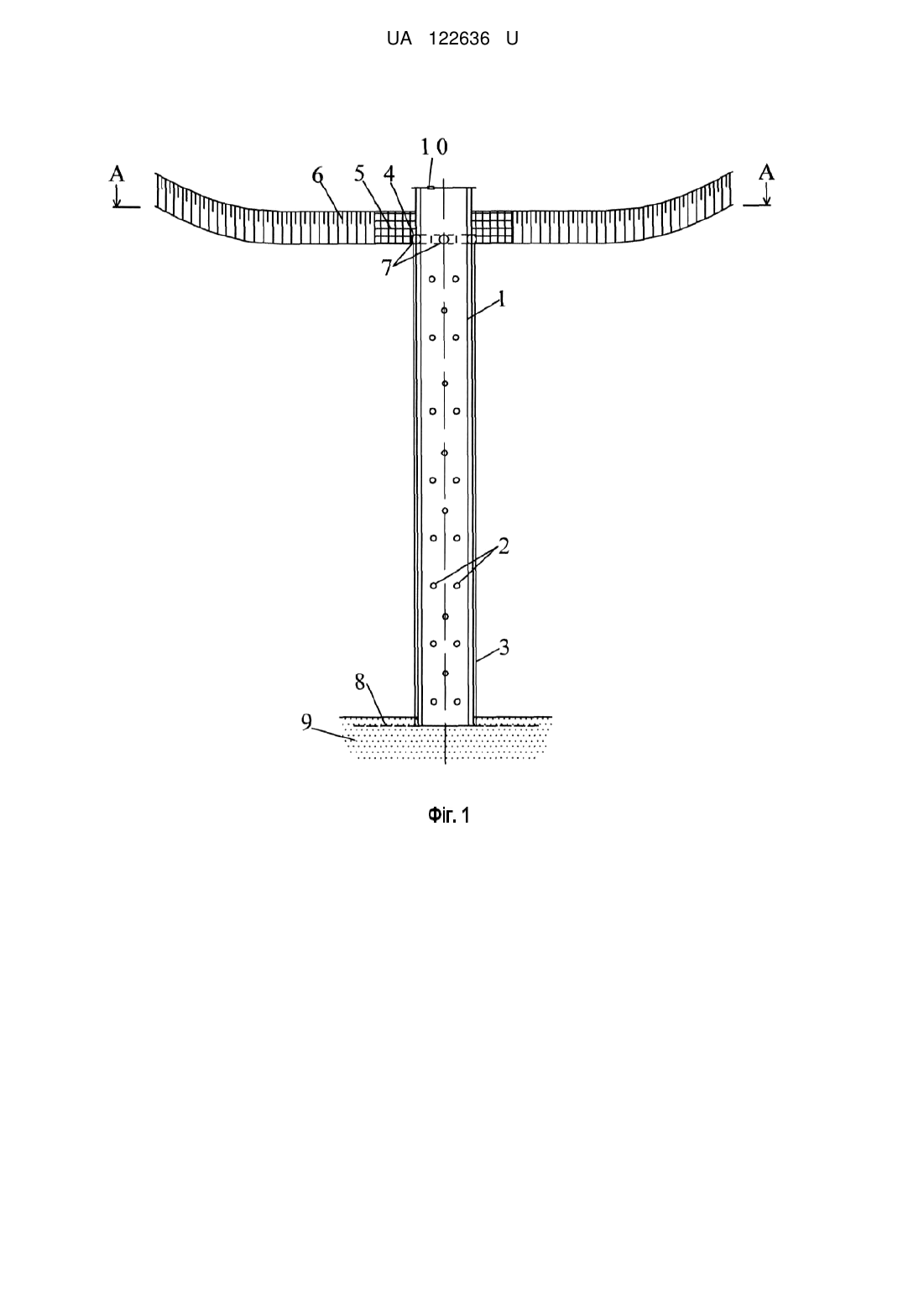

Реферат: Водовідвідна система акумуляційно-поглинального типу з вертикальними водопоглинальними дренажними колодязями містить кювети з решітчастими ящиками, які розташовані в безстічних зниженнях та призначені для акумуляції та відведення поверхневих вод. UA 122636 U (12) UA 122636 U UA 122636 U 5 10 15 20 25 30 35 40 Корисна модель належить до сфери гідротехнічного та меліоративного будівництва, зокрема стосується осушення земель, і призначена для своєчасного, безперешкодного та надійного відведення поверхневих і дренажно-скидних вод, тобто перетворення безстічних та слабостічних територій на дреновані. Корисна модель може бути використана для захисту безстічних територій від підтоплення та затоплення. Відома водовідвідна система [Бломе А.Я. Водосборные колодцы-поглотители большой мощности /А.Я. Бломе, А.Я. Гросгалис, В.В. Лейтанс, Г.Я. Сегаль //Гидротехника и мелиорация. - 1977. - № 1. - С. 82-84.]. Недоліком цієї системи є складність обслуговування. Найбільш близькою за технічною суттю та результатом, що досягається, є дренажна система [патент України на корисну модель № 83620 /МПК Е02В 11/00], яка містить вертикальні водоприймальні дренажні колодязі, з'єднані між собою трубами. Недоліком такої конструкції є необхідність відкачки дренажного стоку при її експлуатації. Задачею даної корисної моделі є створення такої системи водовідведення, яка б забезпечила акумуляцію та відведення поверхневих вод без обов'язкової відкачки, тим самим захищаючи безстічні території від затоплення та підтоплення. Поставлена задача вирішується тим, що водовідвідна система акумуляційно-поглинального типу з вертикальними водопоглинальними дренажними колодязями, згідно з корисною моделлю, містить у своїй конструкції кювети з решітчастими ящиками, які розташовані в безстічних зниженнях та призначені для акумуляції та відведення поверхневих вод. Поверхневі води акумулюються в кюветах з решітчастими ящиками, через які вони потрапляють у колодязь та просочуються через отвори, влаштовані в стінках колодязя, у підземні горизонти ґрунтів з глибоким заляганням рівнів ґрунтових вод. На кресленнях Фіг. 1 та Фіг. 2 зображено поздовжній та поперечний перерізи водовідвідної системи. Водовідвідна система акумуляційно-поглинального типу складається з наступних елементів: залізобетонного колодязя 1, отворів 2, геотекстилю (захисно-фільтруючий матеріал) 3, трійника 4, решітчастого ящика 5, кювет 6, дренажної труби із оболонкою із захиснофільтруючого матеріалу (дрена) 7. Водовідвідна система акумуляційно-поглинального типу працює наступним чином. Поверхневі води, що акумулюються в кюветах 6, потрапляють в решітчасті ящики 5, влаштовані довкола колодязя 1. Проходячи через дрену 7, вода очищується і через трійники 4 надходить в колодязь 1. В стінках колодязя влаштовують отвори 2, через які поверхневі води поступово просочуються у підземні горизонти ґрунту 9 з глибоким заляганням рівня ґрунтових вод 8. В екстремальні періоди, які трапляються за особливо інтенсивних опадів, рекомендується здійснювати аварійні відкачування поверхневих вод за допомогою пожежних машин з їх відведенням у зрошувальний канал або кювети вздовж доріг, які розташовані за межами водозбірного басейну безстічного зниження. Для цього в кришці колодязя роблять отвір 10 для водозабірного трубопроводу пожежної машини. Така конструкція водопоглинальних колодязів може бути використана при реконструкції старих та будівництві нових дренажних систем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Водовідвідна система акумуляційно-поглинального типу з вертикальними водопоглинальними дренажними колодязями, яка відрізняється тим, що містить у своїй конструкції кювети з решітчастими ящиками, які розташовані в безстічних зниженнях та призначені для акумуляції та відведення поверхневих вод. 1 UA 122636 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
