Спосіб хонінгування отворів

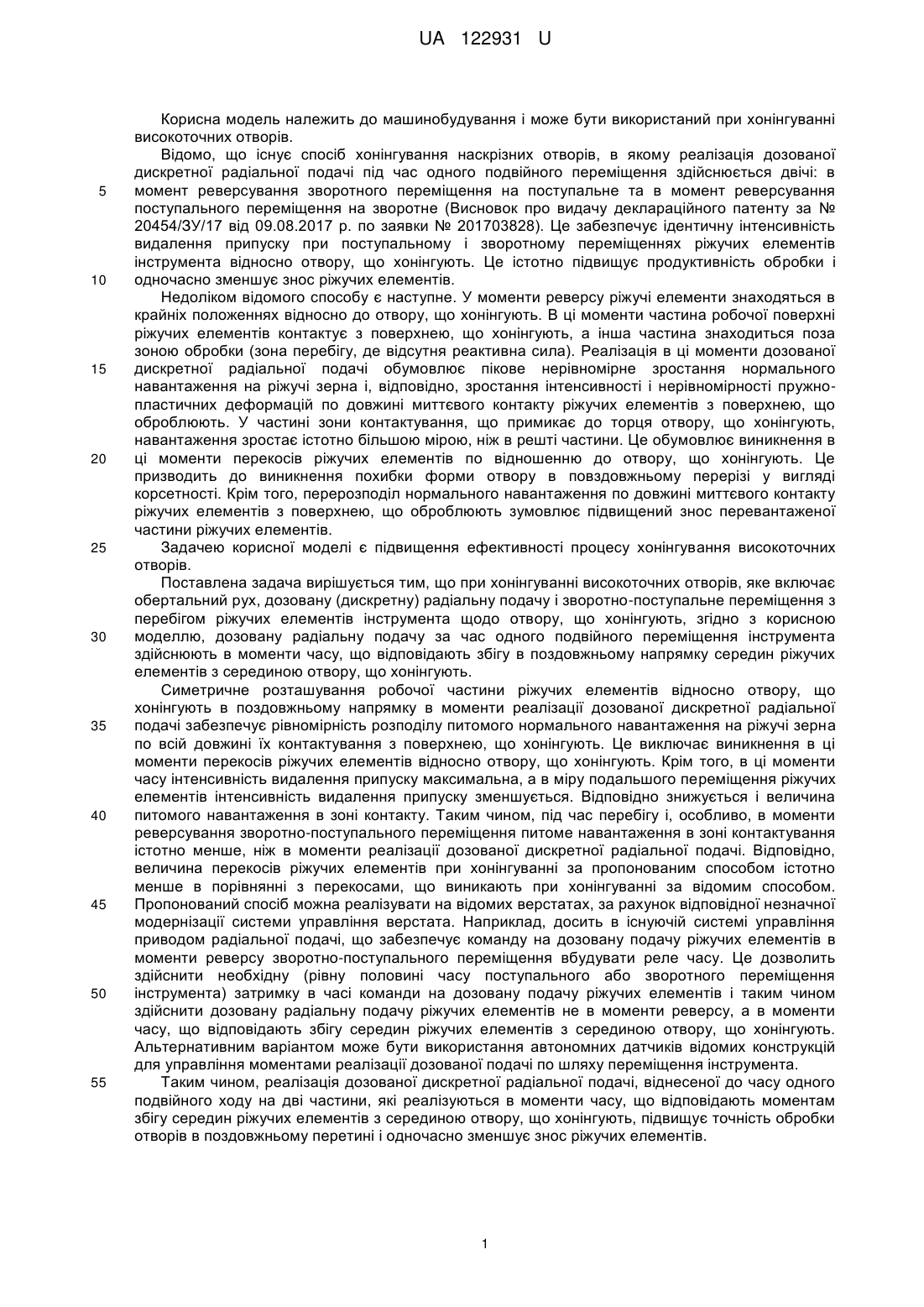

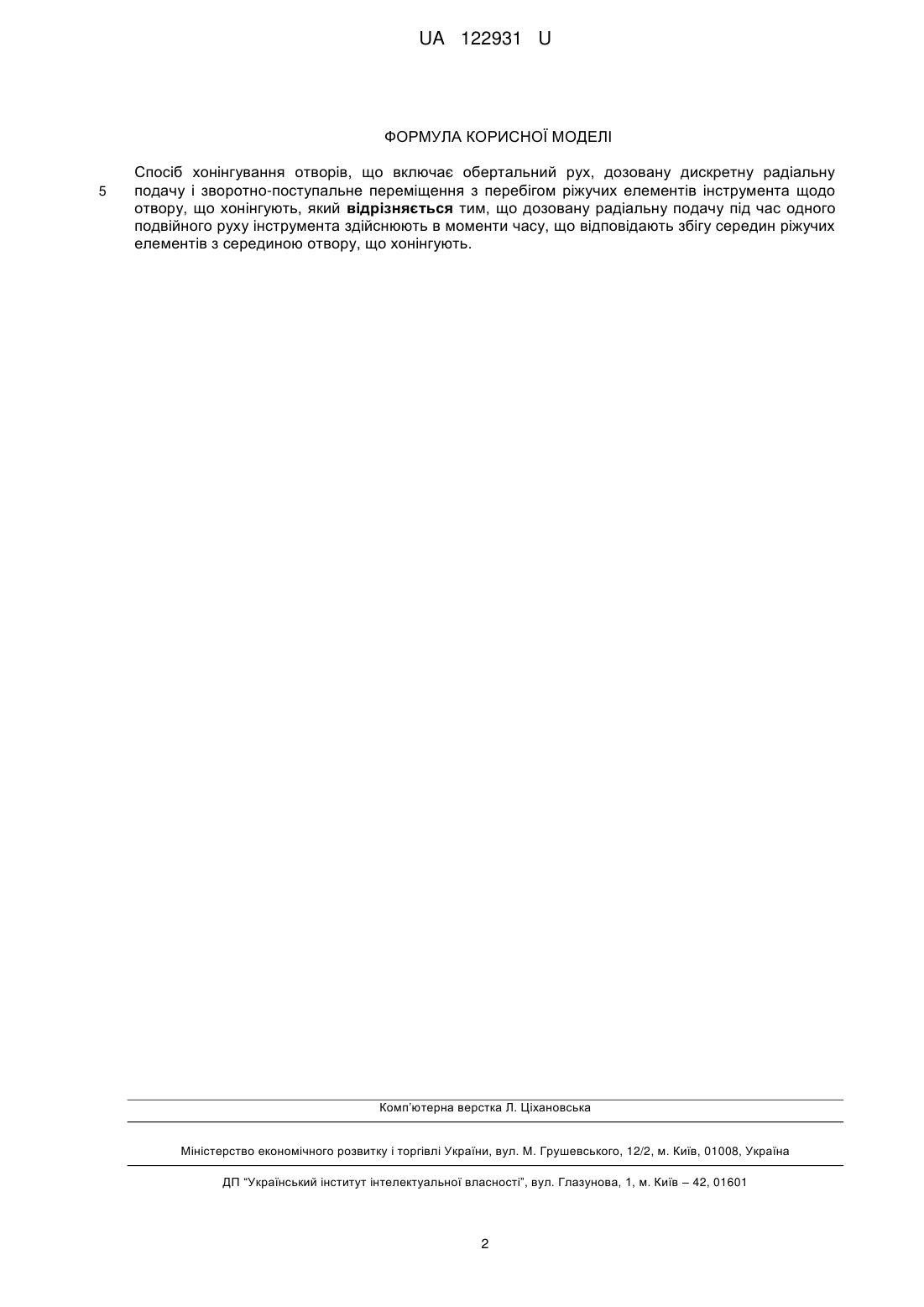

Реферат: Спосіб хонінгування отворів включає обертальний рух, дозовану дискретну радіальну подачу і зворотно-поступальне переміщення з перебігом ріжучих елементів інструмента щодо отвору, що хонінгують. Дозовану радіальну подачу під час одного подвійного руху інструмента здійснюють в моменти часу, що відповідають збігу середин ріжучих елементів з серединою отвору, що хонінгують. UA 122931 U (12) UA 122931 U UA 122931 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використаний при хонінгуванні високоточних отворів. Відомо, що існує спосіб хонінгування наскрізних отворів, в якому реалізація дозованої дискретної радіальної подачі під час одного подвійного переміщення здійснюється двічі: в момент реверсування зворотного переміщення на поступальне та в момент реверсування поступального переміщення на зворотне (Висновок про видачу деклараційного патенту за № 20454/ЗУ/17 від 09.08.2017 р. по заявки № 201703828). Це забезпечує ідентичну інтенсивність видалення припуску при поступальному і зворотному переміщеннях ріжучих елементів інструмента відносно отвору, що хонінгують. Це істотно підвищує продуктивність обробки і одночасно зменшує знос ріжучих елементів. Недоліком відомого способу є наступне. У моменти реверсу ріжучі елементи знаходяться в крайніх положеннях відносно до отвору, що хонінгують. В ці моменти частина робочої поверхні ріжучих елементів контактує з поверхнею, що хонінгують, а інша частина знаходиться поза зоною обробки (зона перебігу, де відсутня реактивна сила). Реалізація в ці моменти дозованої дискретної радіальної подачі обумовлює пікове нерівномірне зростання нормального навантаження на ріжучі зерна і, відповідно, зростання інтенсивності і нерівномірності пружнопластичних деформацій по довжині миттєвого контакту ріжучих елементів з поверхнею, що оброблюють. У частині зони контактування, що примикає до торця отвору, що хонінгують, навантаження зростає істотно більшою мірою, ніж в решті частини. Це обумовлює виникнення в ці моменти перекосів ріжучих елементів по відношенню до отвору, що хонінгують. Це призводить до виникнення похибки форми отвору в повздовжньому перерізі у вигляді корсетності. Крім того, перерозподіл нормального навантаження по довжині миттєвого контакту ріжучих елементів з поверхнею, що оброблюють зумовлює підвищений знос перевантаженої частини ріжучих елементів. Задачею корисної моделі є підвищення ефективності процесу хонінгування високоточних отворів. Поставлена задача вирішується тим, що при хонінгуванні високоточних отворів, яке включає обертальний рух, дозовану (дискретну) радіальну подачу і зворотно-поступальне переміщення з перебігом ріжучих елементів інструмента щодо отвору, що хонінгують, згідно з корисною моделлю, дозовану радіальну подачу за час одного подвійного переміщення інструмента здійснюють в моменти часу, що відповідають збігу в поздовжньому напрямку середин ріжучих елементів з серединою отвору, що хонінгують. Симетричне розташування робочої частини ріжучих елементів відносно отвору, що хонінгують в поздовжньому напрямку в моменти реалізації дозованої дискретної радіальної подачі забезпечує рівномірність розподілу питомого нормального навантаження на ріжучі зерна по всій довжині їх контактування з поверхнею, що хонінгують. Це виключає виникнення в ці моменти перекосів ріжучих елементів відносно отвору, що хонінгують. Крім того, в ці моменти часу інтенсивність видалення припуску максимальна, а в міру подальшого переміщення ріжучих елементів інтенсивність видалення припуску зменшується. Відповідно знижується і величина питомого навантаження в зоні контакту. Таким чином, під час перебігу і, особливо, в моменти реверсування зворотно-поступального переміщення питоме навантаження в зоні контактування істотно менше, ніж в моменти реалізації дозованої дискретної радіальної подачі. Відповідно, величина перекосів ріжучих елементів при хонінгуванні за пропонованим способом істотно менше в порівнянні з перекосами, що виникають при хонінгуванні за відомим способом. Пропонований спосіб можна реалізувати на відомих верстатах, за рахунок відповідної незначної модернізації системи управління верстата. Наприклад, досить в існуючій системі управління приводом радіальної подачі, що забезпечує команду на дозовану подачу ріжучих елементів в моменти реверсу зворотно-поступального переміщення вбудувати реле часу. Це дозволить здійснити необхідну (рівну половині часу поступального або зворотного переміщення інструмента) затримку в часі команди на дозовану подачу ріжучих елементів і таким чином здійснити дозовану радіальну подачу ріжучих елементів не в моменти реверсу, а в моменти часу, що відповідають збігу середин ріжучих елементів з серединою отвору, що хонінгують. Альтернативним варіантом може бути використання автономних датчиків відомих конструкцій для управління моментами реалізації дозованої подачі по шляху переміщення інструмента. Таким чином, реалізація дозованої дискретної радіальної подачі, віднесеної до часу одного подвійного ходу на дві частини, які реалізуються в моменти часу, що відповідають моментам збігу середин ріжучих елементів з серединою отвору, що хонінгують, підвищує точність обробки отворів в поздовжньому перетині і одночасно зменшує знос ріжучих елементів. 1 UA 122931 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб хонінгування отворів, що включає обертальний рух, дозовану дискретну радіальну подачу і зворотно-поступальне переміщення з перебігом ріжучих елементів інструмента щодо отвору, що хонінгують, який відрізняється тим, що дозовану радіальну подачу під час одного подвійного руху інструмента здійснюють в моменти часу, що відповідають збігу середин ріжучих елементів з серединою отвору, що хонінгують. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
