Ручна косарка

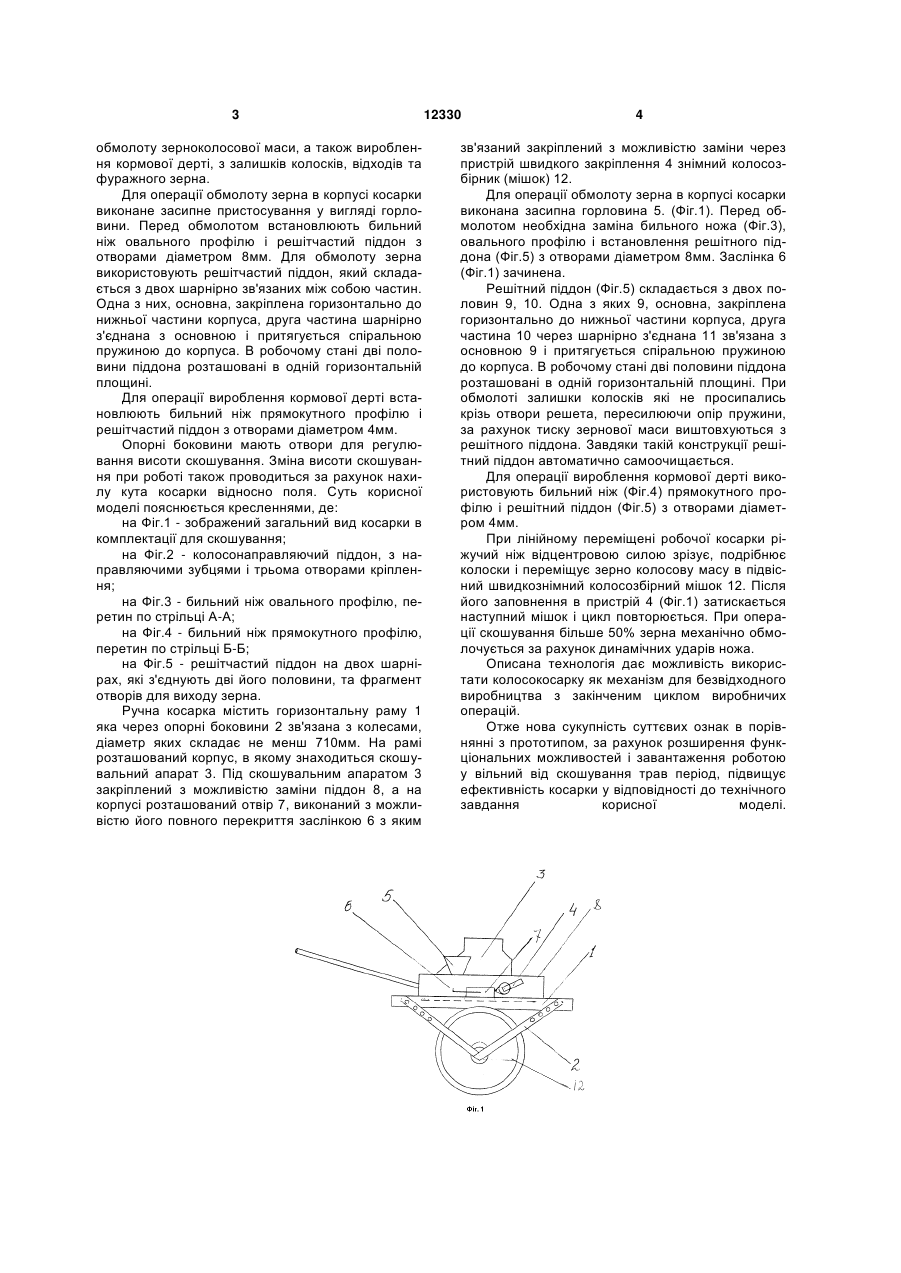

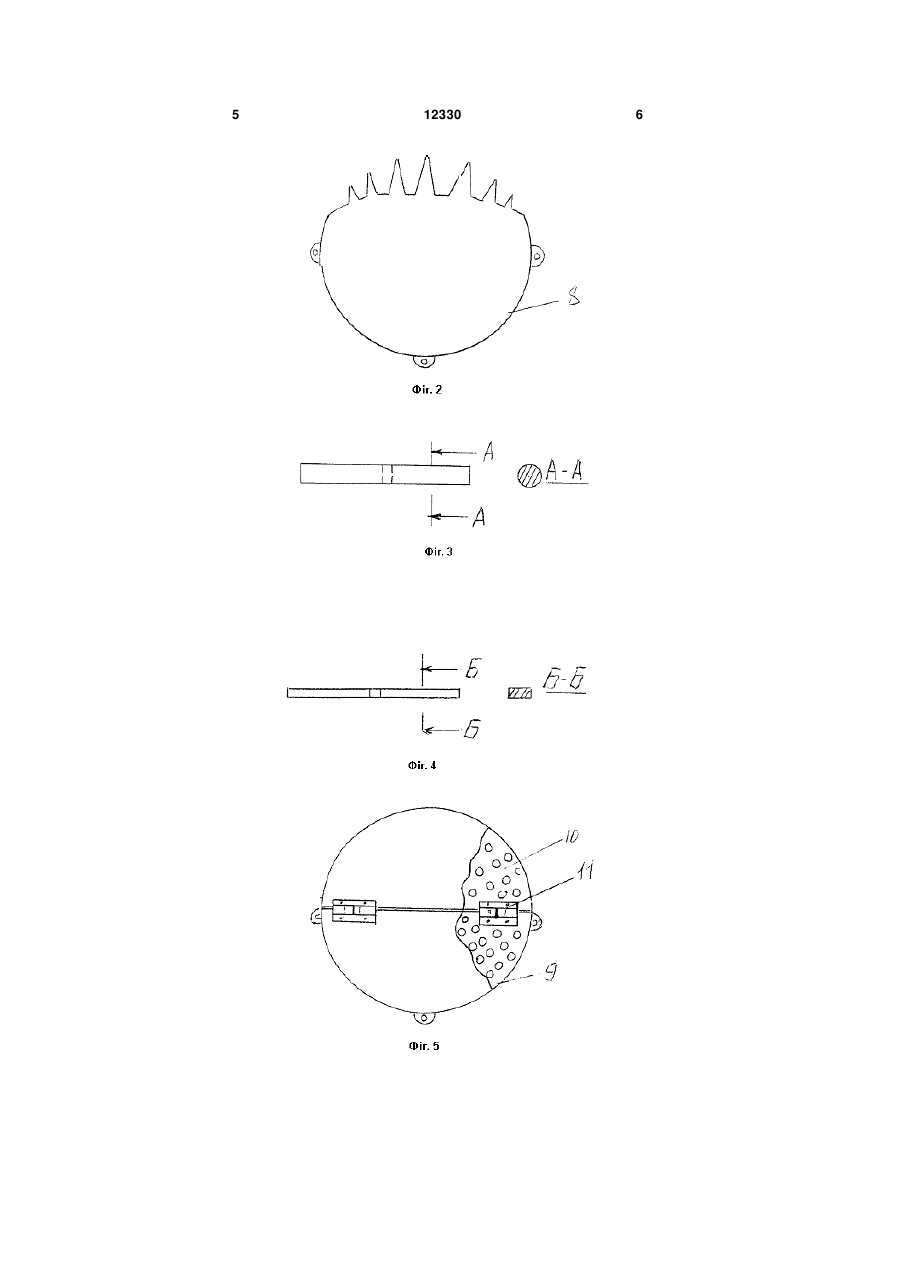

1. Ручна косарка, що містить корпус, встановлений на колесах, в якому знаходиться скошувальний апарат, зв'язаний з двигуном, та закріплені деталі підвіски, яка відрізняється тим, що корпус встановлений на горизонтальній рамі, яка через опорні боковини, зв'язана з осями коліс, діаметр яких складає не менше 710 мм, під скошувальним апаратом закріплений з можливістю заміни піддон, а на корпусі розташований отвір, виконаний з можливістю його повного перекриття, з яким зв'язаний закріплений з можливістю заміни знімний ко 3 обмолоту зерноколосової маси, а також вироблення кормової дерті, з залишків колосків, відходів та фуражного зерна. Для операції обмолоту зерна в корпусі косарки виконане засипне пристосування у вигляді горловини. Перед обмолотом встановлюють бильний ніж овального профілю і решітчастий піддон з отворами діаметром 8мм. Для обмолоту зерна використовують решітчастий піддон, який складається з двох шарнірно зв'язаних між собою частин. Одна з них, основна, закріплена горизонтально до нижньої частини корпуса, друга частина шарнірно з'єднана з основною і притягується спіральною пружиною до корпуса. В робочому стані дві половини піддона розташовані в одній горизонтальній площині. Для операції вироблення кормової дерті встановлюють бильний ніж прямокутного профілю і решітчастий піддон з отворами діаметром 4мм. Опорні боковини мають отвори для регулювання висоти скошування. Зміна висоти скошування при роботі також проводиться за рахунок нахилу кута косарки відносно поля. Суть корисної моделі пояснюється кресленнями, де: на Фіг.1 - зображений загальний вид косарки в комплектації для скошування; на Фіг.2 - колосонаправляючий піддон, з направляючими зубцями і трьома отворами кріплення; на Фіг.3 - бильний ніж овального профілю, перетин по стрільці А-А; на Фіг.4 - бильний ніж прямокутного профілю, перетин по стрільці Б-Б; на Фіг.5 - решітчастий піддон на двох шарнірах, які з'єднують дві його половини, та фрагмент отворів для виходу зерна. Ручна косарка містить горизонтальну раму 1 яка через опорні боковини 2 зв'язана з колесами, діаметр яких складає не менш 710мм. На рамі розташований корпус, в якому знаходиться скошувальний апарат 3. Під скошувальним апаратом 3 закріплений з можливістю заміни піддон 8, а на корпусі розташований отвір 7, виконаний з можливістю його повного перекриття заслінкою 6 з яким 12330 4 зв'язаний закріплений з можливістю заміни через пристрій швидкого закріплення 4 знімний колосозбірник (мішок) 12. Для операції обмолоту зерна в корпусі косарки виконана засипна горловина 5. (Фіг.1). Перед обмолотом необхідна заміна бильного ножа (Фіг.3), овального профілю і встановлення решітного піддона (Фіг.5) з отворами діаметром 8мм. Заслінка 6 (Фіг.1) зачинена. Решітний піддон (Фіг.5) складається з двох половин 9, 10. Одна з яких 9, основна, закріплена горизонтально до нижньої частини корпуса, друга частина 10 через шарнірно з'єднана 11 зв'язана з основною 9 і притягується спіральною пружиною до корпуса. В робочому стані дві половини піддона розташовані в одній горизонтальній площині. При обмолоті залишки колосків які не просипались крізь отвори решета, пересилюючи опір пружини, за рахунок тиску зернової маси виштовхуються з решітного піддона. Завдяки такій конструкції решітний піддон автоматично самоочищається. Для операції вироблення кормової дерті використовують бильний ніж (Фіг.4) прямокутного профілю і решітний піддон (Фіг.5) з отворами діаметром 4мм. При лінійному переміщені робочої косарки ріжучий ніж відцентровою силою зрізує, подрібнює колоски і переміщує зерно колосову масу в підвісний швидкознімний колосозбірний мішок 12. Після його заповнення в пристрій 4 (Фіг.1) затискається наступний мішок і цикл повторюється. При операції скошування більше 50% зерна механічно обмолочується за рахунок динамічних ударів ножа. Описана технологія дає можливість використати колосокосарку як механізм для безвідходного виробництва з закінченим циклом виробничих операцій. Отже нова сукупність суттєвих ознак в порівнянні з прототипом, за рахунок розширення функціональних можливостей і завантаження роботою у вільний від скошування трав період, підвищує ефективність косарки у відповідності до технічного завдання корисної моделі. 5 12330 6 7 Комп’ютерна верстка А. Крулевський 12330 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
