Морозильна плита

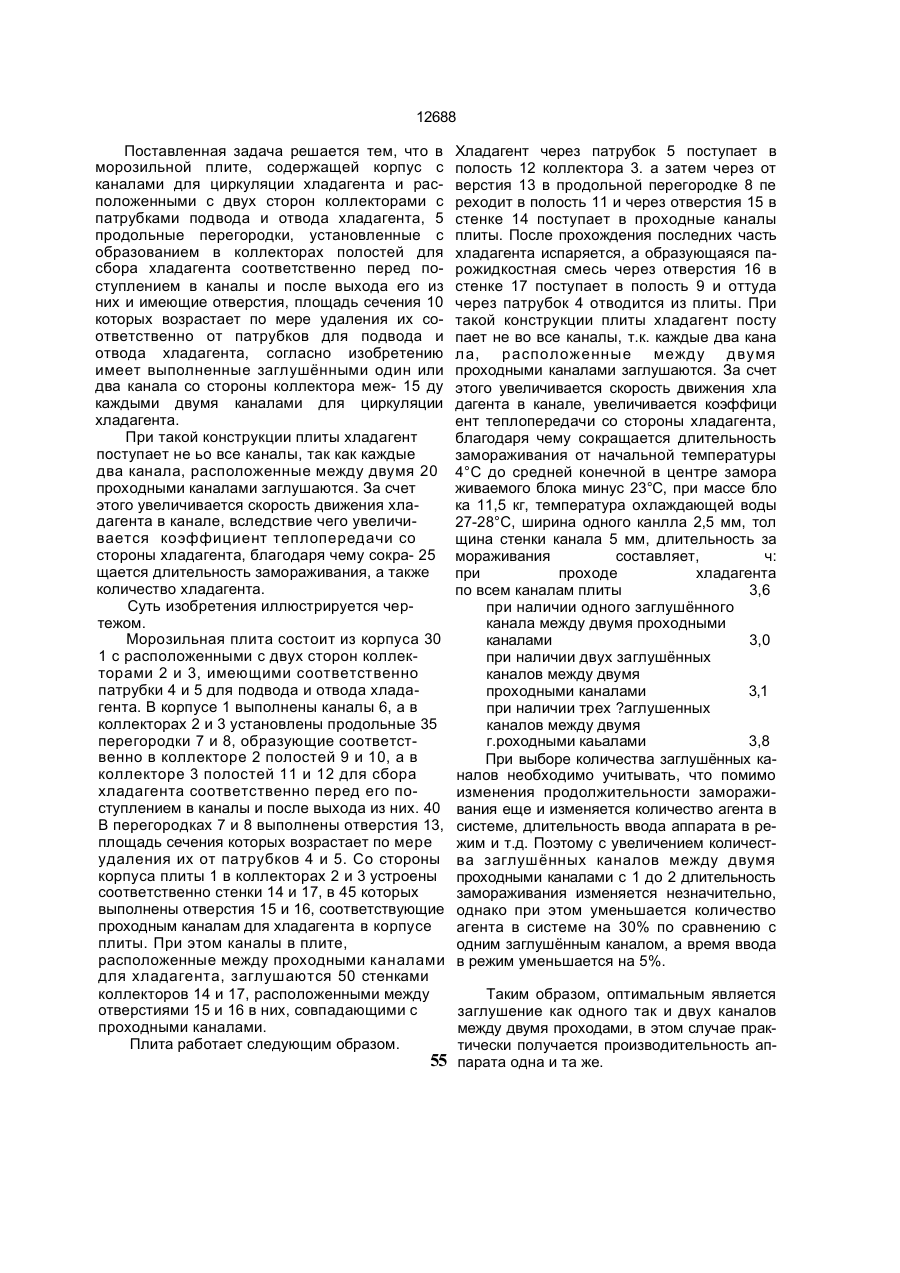

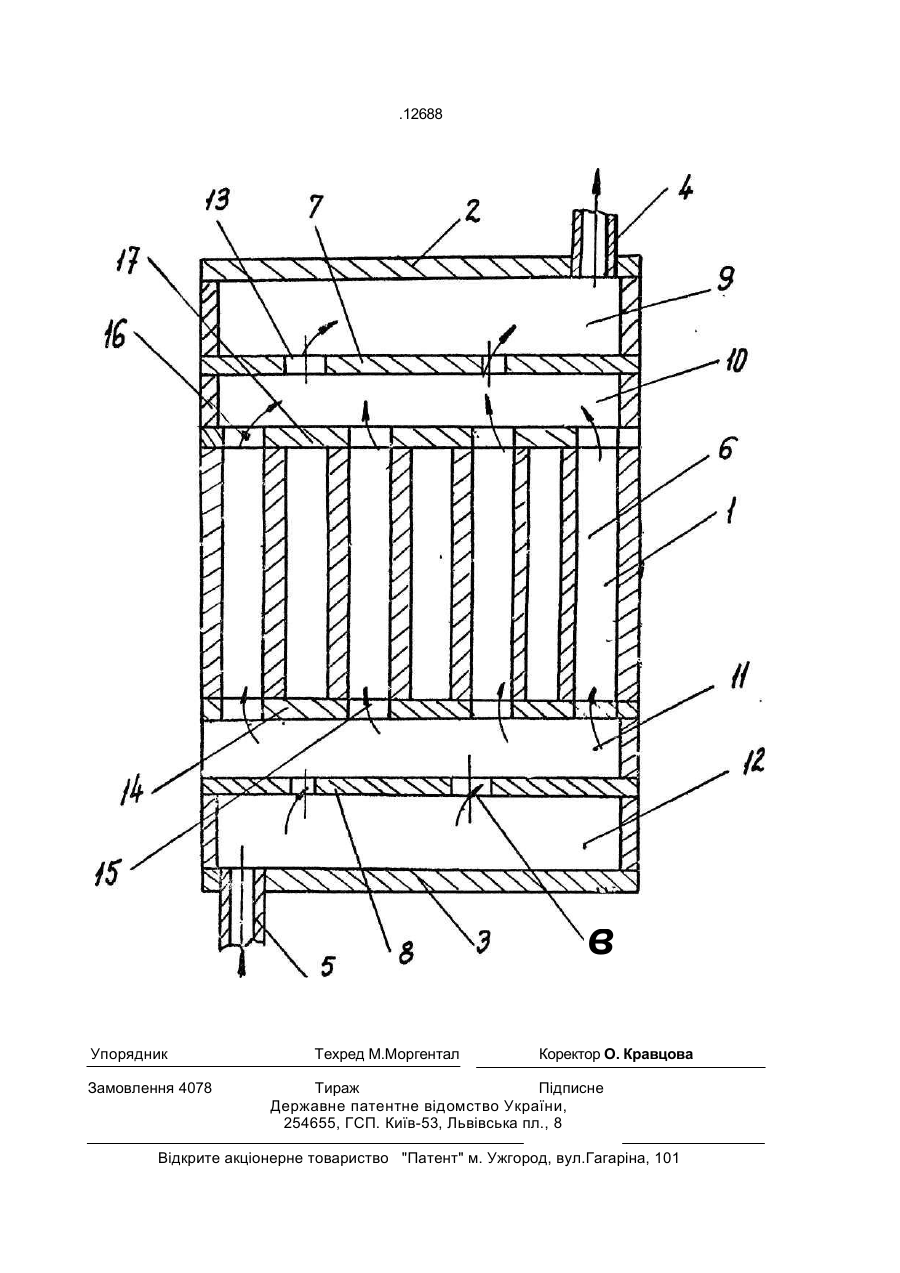

Морозильная плита, содержащая корпус с каналами для циркуляции хладагента и расположенными с двух его сторон коллек Изобретение относится к холодильному технологическому оборудованию, в частности к плитам морозильных аппаратов. Известны плиты морозильные по авт.св. СССР № 1332985, состоящие из корпуса с каналами для циркуляции хладагента с расположенными с двух сторон коллекторами, с патрубками для подвода и отвода хладагента. В коллекторах установлены перегородки, образующие полости для сбора хладагента соответственно перед поступлением в каналы и после выхода из них При этом в перегородках выполнены отверстия, площадь сечения которых возрастает по мере удаления их от патрубков для подвода и отвода хладагента. Существенным недостатком такой конструкции является большая площадь живого сечения каналов для прохода хладагента и, следовательно, большой объем внутреннего пространства плиты для хладагента. Это обуславливает снижение коэффициента теплопередачи от хладагента к замораживаемо торами с патрубками подвода и отвода хладагента, продольные перегородки,установленные с образованием в коллекторах полостей для сбора хладагента соответственно перед поступлением в каналы и после выхода его из них и имеющие отверстия, площадь сечения которых возрастает по мере удаления их соответственно от патрубков для подвода и отвода хладагента, о т л и ч а ю щ а я с я тем, что между каждыми двумя каналами для циркуляции хладагента один или два канала выполнены заглушёнными со стороны коллектора. му продукту, кроме того требуется увеличенное количество хладагента для заправки аппарата. Известны попытки преодолеть вышеуказанный недостаток за счет изготовления каналов методом сверления в плитах выполненных из сплошного металлического листа. При этом каналы располагают на расстояниях "друг от друга, превышающих ширину канала. Существенным недостатком такой конструкции, помимо больших затрат труда на изготовление плиты, состоит еще и в значительном увеличении массы готового изделия - плиты. В основу изобретения поставлена задача усовершенствования морозильной плиты, в которой заглушены один или два канала для циркуляции хладагента, тем самым обеспечивается интенсивность замораживания проду кта и за сч ет этого уменьшение необходимого количества хладагента. С > го сю 00 о 12688 Поставленная задача решается тем, что в морозильной плите, содержащей корпус с каналами для циркуляции хладагента и расположенными с двух сторон коллекторами с патрубками подвода и отвода хладагента, 5 продольные перегородки, установленные с образованием в коллекторах полостей для сбора хладагента соответственно перед поступлением в каналы и после выхода его из них и имеющие отверстия, площадь сечения 10 которых возрастает по мере удаления их соответственно от патрубков для подвода и отвода хладагента, согласно изобретению имеет выполненные заглушёнными один или два канала со стороны коллектора меж- 15 ду каждыми двумя каналами для циркуляции хладагента. При такой конструкции плиты хладагент поступает не ьо все каналы, так как каждые два канала, расположенные между двумя 20 проходными каналами заглушаются. За счет этого увеличивается скорость движения хладагента в канале, вследствие чего увеличивается коэффициент теплопередачи со стороны хладагента, благодаря чему сокра- 25 щается длительность замораживания, а также количество хладагента. Суть изобретения иллюстрируется чертежом. Морозильная плита состоит из корпуса 30 1 с расположенными с двух сторон коллекторами 2 и 3, имеющими соответственно патрубки 4 и 5 для подвода и отвода хладагента. В корпусе 1 выполнены каналы 6, а в коллекторах 2 и 3 установлены продольные 35 перегородки 7 и 8, образующие соответственно в коллекторе 2 полостей 9 и 10, а в коллекторе 3 полостей 11 и 12 для сбора хладагента соответственно перед его поступлением в каналы и после выхода из них. 40 В перегородках 7 и 8 выполнены отверстия 13, площадь сечения которых возрастает по мере удаления их от патрубков 4 и 5. Со стороны корпуса плиты 1 в коллекторах 2 и 3 устроены соответственно стенки 14 и 17, в 45 которых выполнены отверстия 15 и 16, соответствующие проходным каналам для хладагента в корпусе плиты. При этом каналы в плите, расположенные между проходными каналами для хладагента, заглушаются 50 стенками коллекторов 14 и 17, расположенными между отверстиями 15 и 16 в них, совпадающими с проходными каналами. Плита работает следующим образом. Хладагент через патрубок 5 поступает в полость 12 коллектора 3. а затем через от верстия 13 в продольной перегородке 8 пе реходит в полость 11 и через отверстия 15 в стенке 14 поступает в проходные каналы плиты. После прохождения последних часть хладагента испаряется, а образующаяся парожидкостная смесь через отверстия 16 в стенке 17 поступает в полость 9 и оттуда через патрубок 4 отводится из плиты. При такой конструкции плиты хладагент посту пает не во все каналы, т.к. каждые два кана л а, располож енные межд у д вумя проходными каналами заглушаются. За счет этого увеличивается скорость движения хла дагента в канале, увеличивается коэффици ент теплопередачи со стороны хладагента, благодаря чему сокращается длительность замораживания от начальной температуры 4°С до средней конечной в центре замора живаемого блока минус 23°С, при массе бло ка 11,5 кг, температура охлаждающей воды 27-28°С, ширина одного канлла 2,5 мм, тол щина стенки канала 5 мм, длительность за мораживания составляет, ч: при проходе хладагента по всем каналам плиты 3,6 при наличии одного заглушённого канала между двумя проходными каналами 3,0 при наличии двух заглушённых каналов между двумя проходными каналами 3,1 при наличии трех ?аглушенных каналов между двумя г.роходными каьалами 3,8 При выборе количества заглушённых каналов необходимо учитывать, что помимо изменения продолжительности замораживания еще и изменяется количество агента в системе, длительность ввода аппарата в режим и т.д. Поэтому с увеличением количества заглушённых каналов между двумя проходными каналами с 1 до 2 длительность замораживания изменяется незначительно, однако при этом уменьшается количество агента в системе на 30% по сравнению с одним заглушённым каналом, а время ввода в режим уменьшается на 5%. Таким образом, оптимальным является заглушение как одного так и двух каналов между двумя проходами, в этом случае практически получается производительность ап55 парата одна и та же. .12688 в Упорядник Замовлення 4078 Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП. Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент" м. Ужгород, вул.Гагаріна, 101
