Спосіб одержання зливків

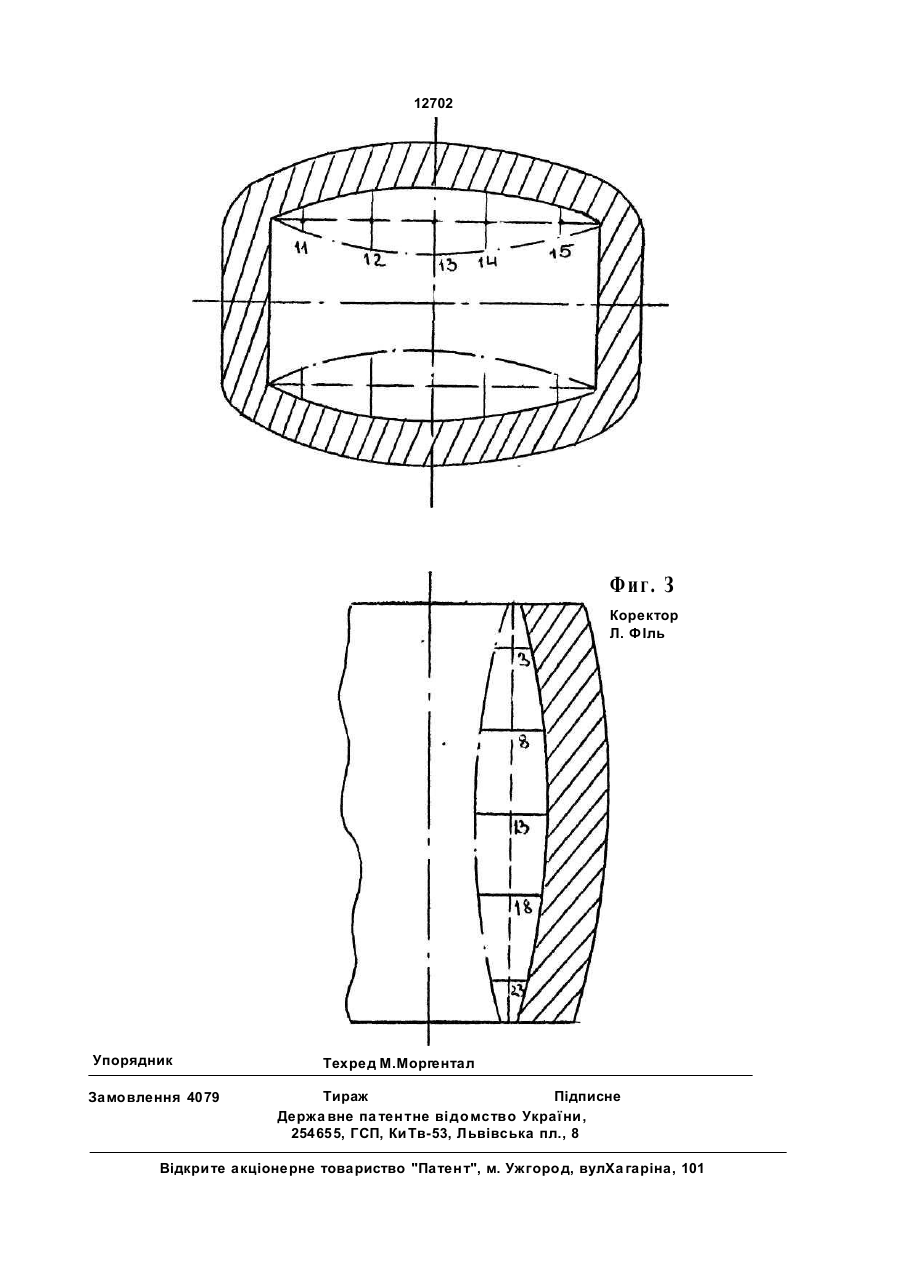

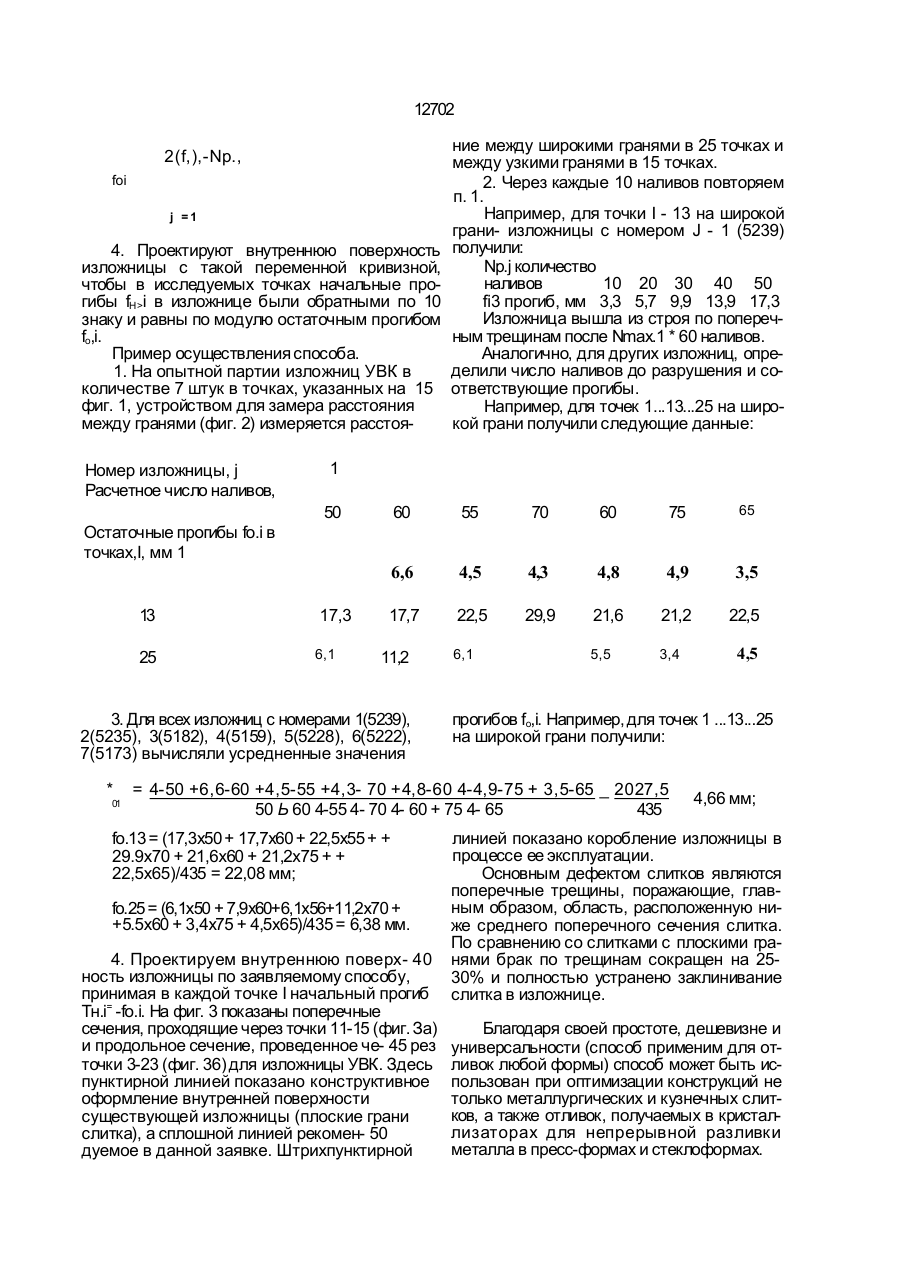

Способ получения слитков, включающий заливку расплава в изложницу и кристаллизацию слитка, о т л и ч а ю щ и й с я тем, что расплав заливают в изложницу с криволинейной внутренней поверхностью, при этом величина отклонения от прямой в сечениях изложницы по высоте равна усредненному за время эксплуатации короблению, взятому с обратным знаком. нях изложницы; на фиг. 2 - устройство для замера расстояния между гранями изложницы; на фиг. 3 - поперечное и продольное сечения изложницы. Прямая пунктирная линия - прототип [1]. Способ осуществляется следующим образом: 1..На опытной партии изложниц в количестве не менее М = 5 шт. до начала их эксплуатации, в каждой изложнице измеряются известным методом расстояния* между широкими и узкими гранями не менее чем в 20-30 точках. 2. Через каждые 10 наливов для каждой 1-ой точки замера повторяется п. 1 до отбра ковки J-ой изложницы по трещинам и опре деляется Суммарное ЧИСЛО НалиВОВ Nmax.j до ее разрушения. Вычисляется расчетное число наливов N - Nmax.j -10 и соответствую щий этому числу наливов остаточный прогиб грани f|. 3. Для всех изложниц М из опытной пар тии вычисляется усредненный остаточный прогиб для каждой точки замера і С > і ю О ю о 12702 2(f,),-Np., foi j =1 4. Проектируют внутреннюю поверхность изложницы с такой переменной кривизной, чтобы в исследуемых точках начальные прогибы fH>i в изложнице были обратными по 10 знаку и равны по модулю остаточным прогибом fo,i. Пример осуществления способа. 1. На опытной партии изложниц УВК в количестве 7 штук в точках, указанных на 15 фиг. 1, устройством для замера расстояния между гранями (фиг. 2) измеряется расстояНомер изложницы, j Расчетное число наливов, 1 60 55 70 60 75 65 6,6 4,5 4,3 4,8 4,9 3,5 17,7 22,5 29,9 21,6 21,2 22,5 5,5 3,4 50 Остаточные прогибы fo.i в точках,І, мм 1 13 25 17,3 6,1 11,2 3. Для всех изложниц с номерами 1(5239), 2(5235), 3(5182), 4(5159), 5(5228), 6(5222), 7(5173) вычисляли усредненные значения * 0 1 ние между широкими гранями в 25 точках и между узкими гранями в 15 точках. 2. Через каждые 10 наливов повторяем п. 1. Например, для точки I - 13 на широкой грани- изложницы с номером J - 1 (5239) получили: Np.j количество наливов 10 20 30 40 50 fi3 прогиб, мм 3,3 5,7 9,9 13,9 17,3 Изложница вышла из строя по поперечным трещинам после Nmax.1 * 60 наливов. Аналогично, для других изложниц, определили число наливов до разрушения и соответствующие прогибы. Например, для точек 1...13...25 на широкой грани получили следующие данные: 6,1 прогибов fo,i. Например, для точек 1 ...13...25 на широкой грани получили: = 4-50 +6,6-60 +4,5-55 +4,3- 70 +4,8-60 4-4,9-75 + 3,5-65 _ 2027,5 50 Ь 60 4-55 4- 70 4- 60 + 75 4- 65 435 fo.13 = (17,3x50 + 17,7x60 + 22,5x55 + + 29.9x70 + 21,6x60 + 21,2x75 + + 22,5х65)/435 = 22,08 мм; fo.25 = (6,1x50 + 7,9x60+6,1x56+11,2x70 + +5.5x60 + 3,4x75 + 4,5х65)/435 = 6,38 мм. 4. Проектируем внутреннюю поверх- 40 ность изложницы по заявляемому способу, принимая в каждой точке I начальный прогиб Тн.і= -fo.i. На фиг. 3 показаны поперечные сечения, проходящие через точки 11-15 (фиг. За) и продольное сечение, проведенное че- 45 рез точки 3-23 (фиг. 36) для изложницы УВК. Здесь пунктирной линией показано конструктивное оформление внутренней поверхности существующей изложницы (плоские грани слитка), а сплошной линией рекомен- 50 дуемое в данной заявке. Штрихпунктирной 4,5 4,66 мм; линией показано коробление изложницы в процессе ее эксплуатации. Основным дефектом слитков являются поперечные трещины, поражающие, главным образом, область, расположенную ниже среднего поперечного сечения слитка. По сравнению со слитками с плоскими гранями брак по трещинам сокращен на 2530% и полностью устранено заклинивание слитка в изложнице. Благодаря своей простоте, дешевизне и универсальности (способ применим для отливок любой формы) способ может быть использован при оптимизации конструкций не только металлургических и кузнечных слитков, а также отливок, получаемых в кристаллизаторах для непрерывной разливки металла в пресс-формах и стеклоформах. ZQLli 12702 Фиг. З Коректор Л. ФІль Упорядник Замовлення 4079 Техред М.Моргентал Тираж Підписне Держа вне па тентне ві домство Украї ни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вулХа гаріна, 101
