Спосіб монтажу напрямного апарату гідромашини

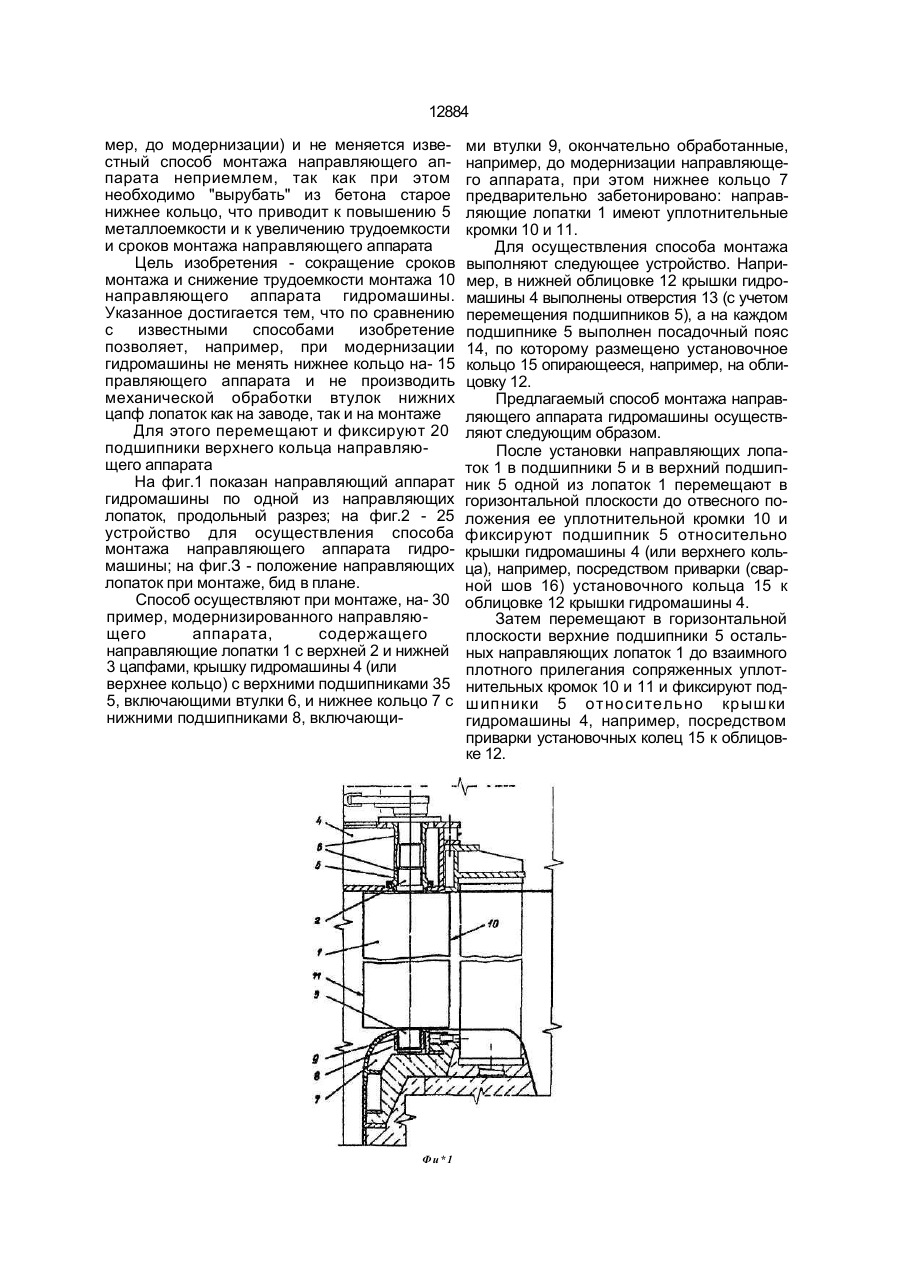

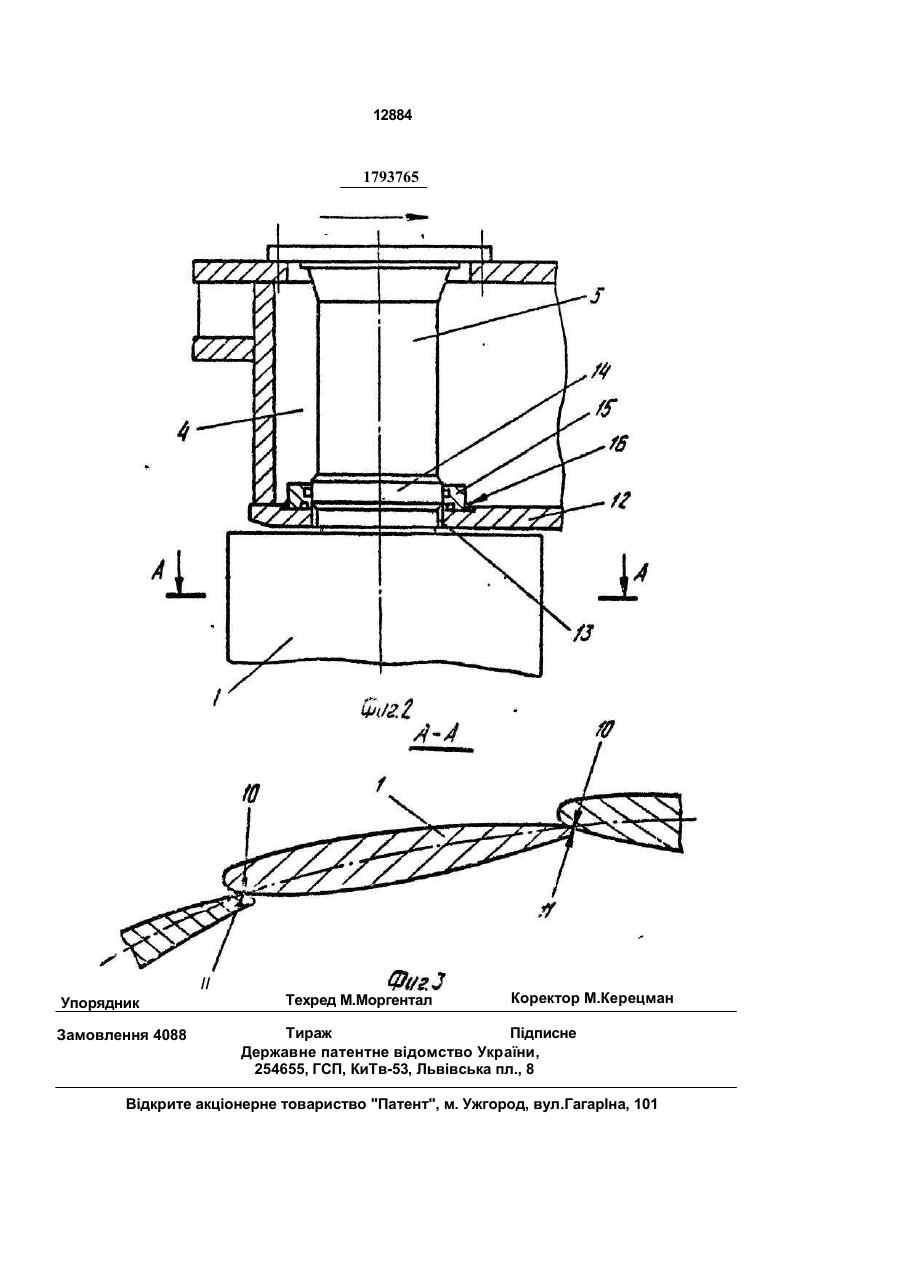

Способ монтажа направляющего аппа рата гидромашины, заключающийся в уста новке направляющих лопаток в подшипники, в перемещении подшипника кольца одной из лопаток в горизонтальной плоскости до отвесного положения ее уплотняющей кромки, фиксации подшипника относительно кольца с последующим перемещением в горизонтальной плоскости подшипников остальных лопаток до прилегания их уплотняющих кромок к сопряженной уплотняющей кромке предыдущей лопатки и фиксацией подшипников, отличающий* с я тем, что перемещают и фиксируют подшипники верхнего кольца направляющего аппарата. Изобретение относится к гидромашиностроению и может быть использовано при изготовлении и монтаже направляющего аппарата гидромашин. Известен способ монтажа направляющего аппарата гидромашины, подвергаемой модернизации, когда на ГЭС залитое бетоном нижнее кольцо направляющего аппарата (вместе с втулками нижних цапф лопаток) не меняется. При этом на монтаже выставляют верхнее кольцо направляющего аппарата (или крышку турбины); растачивают втулки нижних цапф лопаток соосно втулкам верхних цапф лопаток; устанавливают направляющие лопатки в подшипники; подгоняют до плотного прилегания сопряженные уплотнительные кромки соседних лопаток по их высоте. Известен также способ монтажа направляющего аппарата гидромашины путем установки лопаток в подшипники, подгонки сопряженных уплотняющих кромок лопаток и бетонирования верхнего и нижнего колец, при котором после установки лопаток подшипник нижнего кольца одной из лопаток перемещают в горизонтальной плоскости до отвесного положения ее уплотняющей кромки и фиксируют подшипник относительно нижнего кольца, а затем перемещают в горизонтальной плоскости подшипники нижнего кольца всех остальных лопаток до прилегания их уплотняющих кромок к сопряженной уплотняющей кромке предыдущей лопатки и фиксируют подшипники. Такой способ монтажа осуществим, если имеют место изготовление и монтаж нового направляющего аппарата, в том числе нижнего кольца. В условиях, например, модернизации, гидромашины, в том числе направляющего аппарата, когда нижнее кольцо с окончательно обработанными втулками нижних цапф лопаток уже "забетонировано" (напри ю со со О 12884 мер, до модернизации) и не меняется известный способ монтажа направляющего аппарата неприемлем, так как при этом необходимо "вырубать" из бетона старое нижнее кольцо, что приводит к повышению 5 металлоемкости и к увеличению трудоемкости и сроков монтажа направляющего аппарата Цель изобретения - сокращение сроков монтажа и снижение трудоемкости монтажа 10 направляющего аппарата гидромашины. Указанное достигается тем, что по сравнению с известными способами изобретение позволяет, например, при модернизации гидромашины не менять нижнее кольцо на- 15 правляющего аппарата и не производить механической обработки втулок нижних цапф лопаток как на заводе, так и на монтаже Для этого перемещают и фиксируют 20 подшипники верхнего кольца направляющего аппарата На фиг.1 показан направляющий аппарат гидромашины по одной из направляющих лопаток, продольный разрез; на фиг.2 - 25 устройство для осуществления способа монтажа направляющего аппарата гидромашины; на фиг.З - положение направляющих лопаток при монтаже, бид в плане. Способ осуществляют при монтаже, на- 30 пример, модернизированного направляющего аппарата, содержащего направляющие лопатки 1 с верхней 2 и нижней 3 цапфами, крышку гидромашины 4 (или верхнее кольцо) с верхними подшипниками 35 5, включающими втулки 6, и нижнее кольцо 7 с нижними подшипниками 8, включающи Фи*1 ми втулки 9, окончательно обработанные, например, до модернизации направляющего аппарата, при этом нижнее кольцо 7 предварительно забетонировано: направляющие лопатки 1 имеют уплотнительные кромки 10 и 11. Для осуществления способа монтажа выполняют следующее устройство. Например, в нижней облицовке 12 крышки гидромашины 4 выполнены отверстия 13 (с учетом перемещения подшипников 5), а на каждом подшипнике 5 выполнен посадочный пояс 14, по которому размещено установочное кольцо 15 опирающееся, например, на облицовку 12. Предлагаемый способ монтажа направляющего аппарата гидромашины осуществляют следующим образом. После установки направляющих лопаток 1 в подшипники 5 и в верхний подшипник 5 одной из лопаток 1 перемещают в горизонтальной плоскости до отвесного положения ее уплотнительной кромки 10 и фиксируют подшипник 5 относительно крышки гидромашины 4 (или верхнего кольца), например, посредством приварки (сварнойшов 16) установочного кольца 15 к облицовке 12 крышки гидромашины 4. Затем перемещают в горизонтальной плоскости верхние подшипники 5 остальных направляющих лопаток 1 до взаимного плотного прилегания сопряженных уплотнительных кромок 10 и 11 и фиксируют подшипники 5 относительно крышки гидромашины 4, например, посредством приварки установочных колец 15 к облицовке 12. 12884 1793765 // Упорядник Замовлення 4088 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
