Повітроочисник для двигуна внутрішнього згоряння

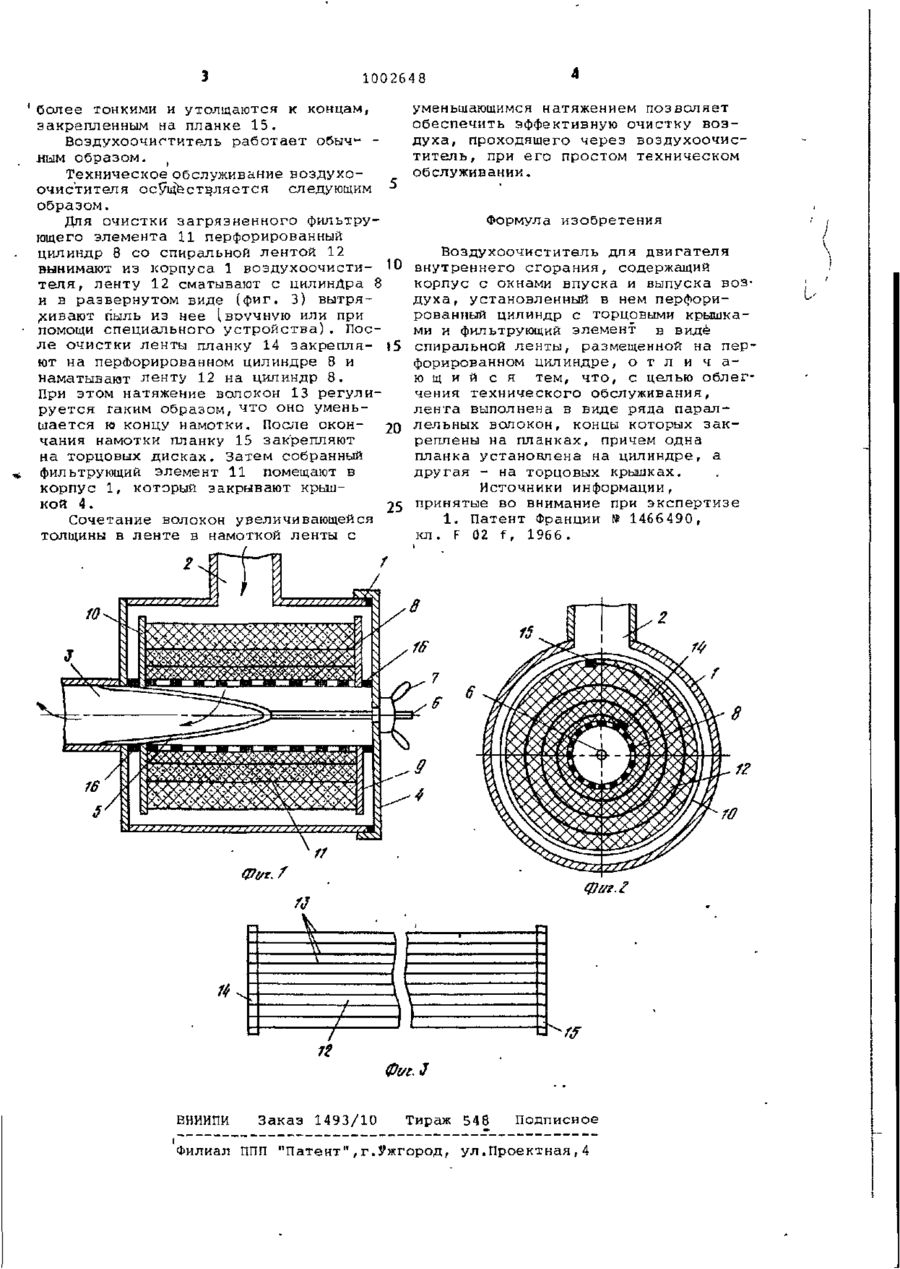

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик 01)1002648 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22)3аявлено 28Д080 (21) 2998092/25-06 с присоединением заявки N9 Государственный комитет СССР по делам изобретений и открытий |51)М.Кл. 3 F 02 М 35/00 (23) Приоритет Опубликовано 07.03J33 Бюллетень № 9 Дата опубликования описания 07.03,83 (72) Автор изобретения .038.772 (088.8), Н.С.Немцов (71)Заявитель 153)УДК621.43. Ждановский металлургический институт ^54) ВОЗДУХООЧИСТИТЕЛЬ ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ 1 Изобретение относится к двигателестроению, а именно к воздухоочись тителям для двигателей внутреннего сгорания. Известен воздухоочиститель для двигателя внутреннего сгорания, содержащий корпус с окнами впуска и выпуска воздуха, установленный в нем перфорированный цилиндр с торцовыми крышками и фильтрующий элемент в ви- 10 де спиральной ленты, размещенной на перфорированном цилиндре CllНедостатком этого воздухоочистителя является сложность техничес15 кого обслуживания фильтрующего элемента при очистке его от загрязнения. Цель изобретения - облегчение технического обслуживания воздухоочистителя . 20 Указанная цель достигается тем, что в воздухоочистителе для двигателя внутреннего сгорания, содержащем корпус с окнами впуска и выпуска воздуха, установленный в нем перфорированный цилиндр с торцовыми крыш- 25 ками и фильтрующий элемент в виде спиральной ленты, размещенной на перфорированном цилиндре, лента выполнена в виде ряда параллельных волокон, концы которых закреплены на план _30 ках, причем одна планка установленсг на цилиндре, а другая - на торцовых крышках. На фиг. 1 изображен предложенный воздухоочиститель, разрез, на фиг. 2 - то же поперечный разрез; на фиг. 3 - лента в развернутом виде. Воздухоочиститель содержит корпус 1 с окном 2 впуска и окном 3 выпуска воздуха, крынку 4 корпуса, закрепленную на последнем при помощи крепежной дуги 5, шпильки б и гайки 7, установленный в корпусе 1 перфорированный ,цилиндр 8 с торцовыми крышками 9 и 10, закрепленными на цилиндре 8, и фильтрующий элемент 11 в виде спиральной ленты 12, размещенной на перфорированном цилиндре 8• Лента 12 выполнена в виде ряда параллельных волокон 13, концы которых закреплены на планках 14 и 15, причем планка 14 установлена на цилиндр ре 8, а планка 15 на торцовых крышках 9 и 10. Между корпусом 1 и торцовыми крышками 9 и 10 размещены элайтичные прокладки 16, предотвращающие попадание неочищенного воздуха в выпускное окно. Волокна 13 с концов, закрепленных на планке 14, выполнены 7 Ч 1002648 уменьшающимся натяжением позволяет обеспечить эффективную очистку в о з духа, проходящего через воздухоочиститель , при его простом техническом обслуживании. более тонкими и утолщаются к концам, закрепленным на планке 1 5 . Воэдухоочигтитель работает обыч- ным образом. р Техническое обслуживание воздухоочистителя осуществляется следующим > образом. Для очистки загрязненного фильтрующего элемента 11 перфорированный цилиндр 8 со спиральной лентой 12 вынимают из корпуса 1 воздухоочисти- Ю т е л я , ленту 12 сматывают с цилиндра 8 и в развернутом виде (фиг. 3) вытряхивают пыль из нее {ВРУЧНУЮ или при помощи специального у с т р о й с т в а ) . Посл е очистки ленты планку 14 закрепля- 15 ют на перфорированном цилиндре 8 и наматывают ленту 12 на цилиндр 8. При этом натяжение волокон 13 регулир у е т с я таким образом, что оно уменьшается to концу намотки. После окон20 чания намотки планку 15 закрепляют на торцовых дисках. Затем собранный фильтрующий элемент 11 помещают в корпус 1, который закрывают крышкой 4. 25 Сочетание волокон увеличивающейся толщины в ленте в намоткой ленты с Формула изобретения Воздухоочиститель для двигателя внутреннего сгорания, содержащий корпус с окнами впуска и выпуска возДуха, установленный в нем перфорированный цилиндр с торцовыми крышками и фильтрующий элемент в виде спиральной ленты, размещенной на перфорированном цилиндре, о т л и ч а ю щ и й с я тем, ч т о , с целью облегчения технического обслуживания, лента выполнена в виде ряда параллельных волокон, концы которых з а к реплены на планках, причем одна планка установлена на цилиндре, а другая - на торцовых крышках. Источники информации, принятые во внимание при экспертизе 1. Патент Франции № 1466490, кл. F 02 f, 1966. 10 фг/г.г V ft \ \ I \ / / 12 Фиг. J вниипи Заказ 1493/10 Тираж 548 Филиал П П "Патент",г.Ужгород, П Подписное ул.Проектная,4
