Струминний апарат

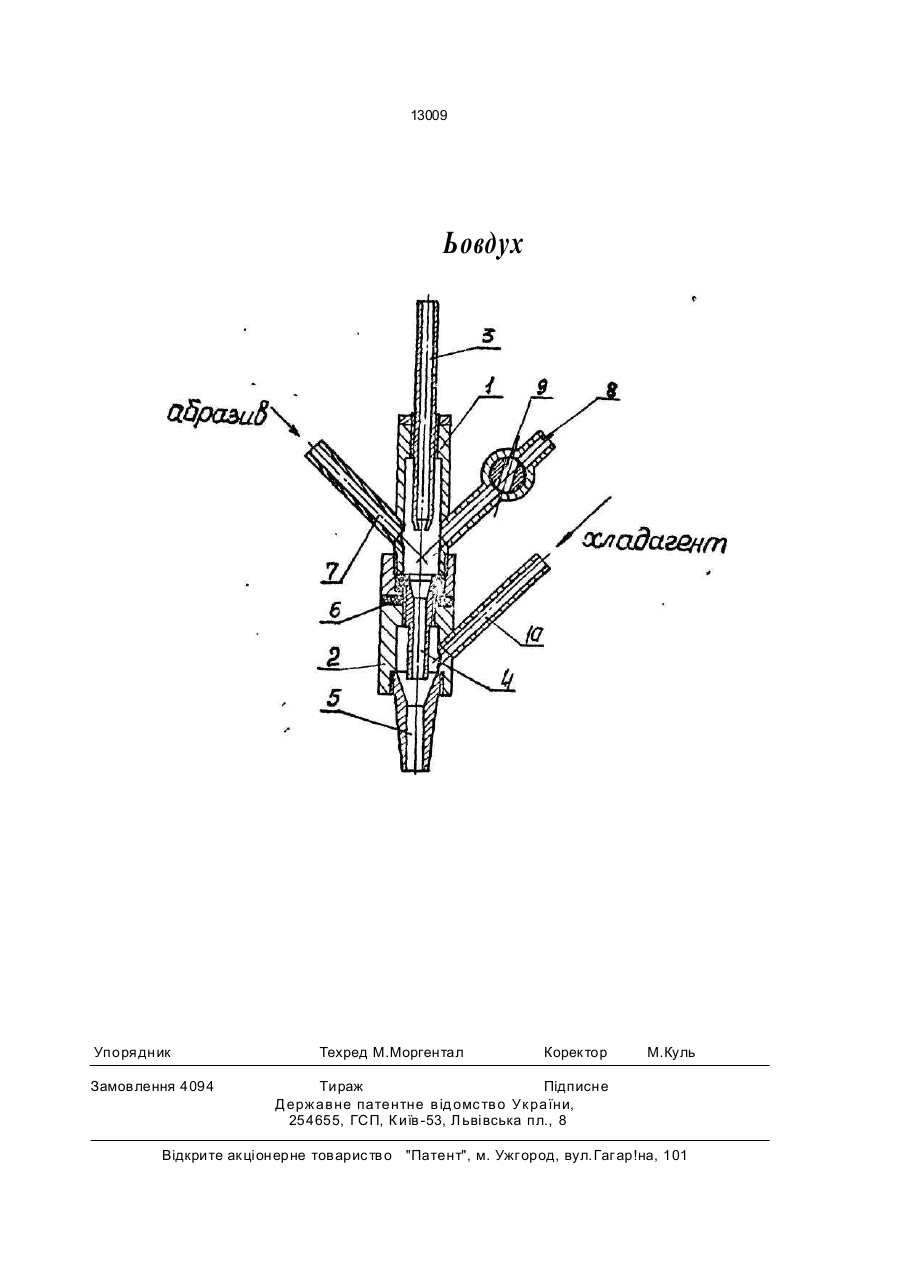

Стру йный аппарат, содержащ ий двухкамерный корпус с центральным каналом с установленным в нем с оплом д ля подачи сжатого воздуха, рас положенные за ним послед овательно на вых одах камер корпуса эжекторные сопла, причем первая из камер выполнена с патру бком д ля под ачи абразива, а вторая - с патрубком д ля подачи хладагента, о т л и ч а ю щ и й с я тем, что он снабжен дополнительным патру бком с регулировочным клапаном, ус тановленным в первой камере д ля подачи абразива и сообщающимся с атмос ферой, а между камерами размещено средс тво д ля теплоизоляции. С > Изобретение относ итс я к тех нологическому оборуд ованию для удаления облоя с деталей из э лас тичных полимерных материалов и может быть использовано в маш инос трое нии, ави ац ионн ой, э лек тр онно й и других отрас лях промыш леннос ти. Извес тен способ удаления облоя с деталей из э лас тичных материалов, при котором в зону обработки од новременно с наполнителем подают х ладоагент, например жидкий азот, под давлением 3 - 6 атм [1]. Извес тен аппарат, используемый в установках д ля зачис тки термореактивных плас тм ас с [ 2] , с о д е р ж ащ ий к о р пу с с о смесительной камерой, по одной, ос и которой расположено сопло д ля подачи сжатого воздуха и эжекторное с опло, патру бки д ля под вода абразивного материала и жидкости. Такой аппарат нельзя использовать д ля подачи многокомпонентной обрабатываю щей с тру и, од ним из компонентов которой являетс я хлад оагент, из-за заку порки отверстия сопла для подачи сжатого воздуха и камеры льдом вымороженной влаги воздуха, а также из-за технической с ложнос ти регулирования количес твенного с оотнош ения компонентов с труи. Наиболее близким по технической сущ нос ти к пред ложенному аппарату являетс я струйный аппарат с раздельным под вод ом компонентов [3], предс тавляющий собой насос инжекторного типа, сод ержащий двухкамерный корпус с центральным каналом, с установленным в нем с оплом д ля подачи сжатого воздух а и рас положенные за ним последовательно на выходах камер корпуса эжекторные сопла, причем первая из камер выполнена с патру бком д ля под ачи абрази с о о о о О 13009 ва а вторая - с патру бком д ля под ачи жид кого компонента. Данный аппарат работает нес табильно, требует сис тематической регу лировки, поэ тому в серийном и масс овом производс твах 5 его не применяю т. При использовании х ладоагента возможнос ть закупорки льд ом с опла под ачи с жатого воздух а и эжекторного с опла первой камеры не исключена. Зад ачей изобретения являетс я расш и- 10 рение технологических возможнос тей и повыш ения над ежнос ти с тру йного аппарата д ля многокомпонентной обрабатывающей стру и. На чертеже изображен с тру йный аппа- 15 рат в разрезе. Стру йный аппара т с ос тои т из д ву х камерного корпуса 1 и 2, по оси которого расположено с опло 3 под ачи сжатого воздуха 4~6 2 кг/см , жиклерное с опло 4 первой каме- 20 ры и жиклорное с опло 5 второй камеры. Между камерами 1 и 2 корпус а размещено средс тво для теплоизоляции 6. В камере 1 под углом 40-50° к ос и рас положены патру бок 7 под ачи абразива, на- 25 пример капронов ых грану л или крош ки кос точек, и патрубок 8 сообщения с атмос ферой через регу лировочный клапан 9. В камере 2 расположен патру бок 10 под ачи хладагента под тем же углом к оси. 30 Аппарат с труйный работает следующим образом. Сжатый воздух подается к соплу 3 и его поток создает разрежение в камере корпуса 1, благод аря чему абразив засас ываетс я и патру бка 7. Смесь воздуха с абразивом, разогнанная жиклерным соплом 4, созд ает ваку у м в камер е ко рпу с а 2. Хл ад оаг ен т засас ывается через патрубок 10, смеш ивается с воздухом, абразивом и охлаждает их. Охлажд енная обрабатывающая смесь выбрас ываетс я через жиклерное с опло 5 на обрабатываемую поверхнос ть, замораживает облой и скалывает его. При сообщении камеры корпуса 1 через патрубок 8 с помощью регулировочного клапана 9 с атмос ферой происходит подсос чис того возд у х а и, вс лед с твие бо льш его сопротивления в патру бке 7, подачи абразивного материала уменьш ается (или прекращ ае тс я ), а под ач а х лад оаг ен та увеличивается. При зак рытии регулировоч ного крана 9 проходит максимальная подача абразива при минимальном расходе хладоагента. Изменяя клапаном 9 количес тво подсасываемого воздуха, можно регу лировать температуру охлаждения смес и и количес тво под аваемого абразивного материала. 13009 Ьовдух Упорядник Замовлення 4094 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне від омс тво України, 254655, ГСП, К иїв-53, Л ьвівська пл., 8 Відкрите акціонерне товарис тво "Патент", м. Ужгород, вул. Гаг ар!на, 101
