Пристрій для розділу твердих компонентів пульпи

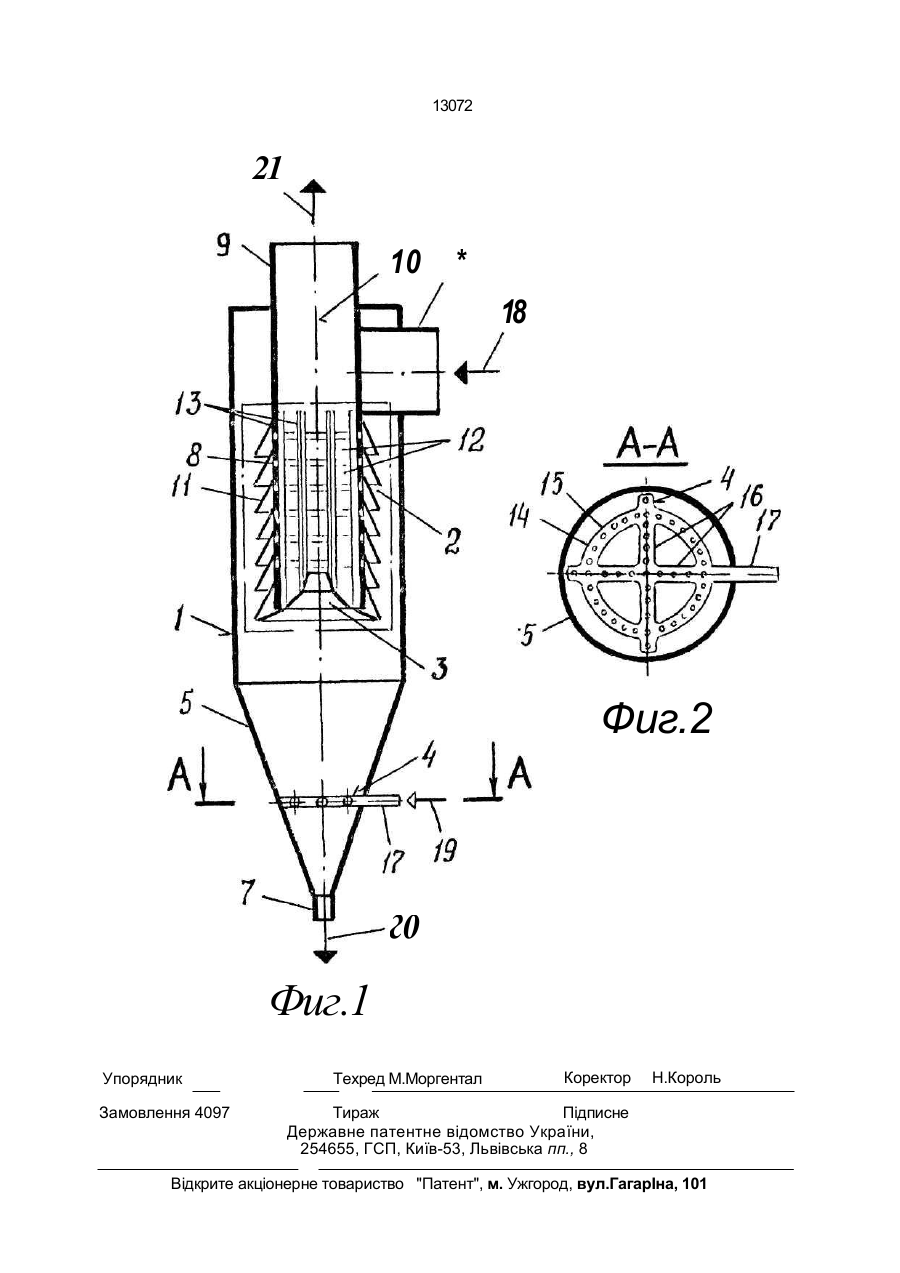

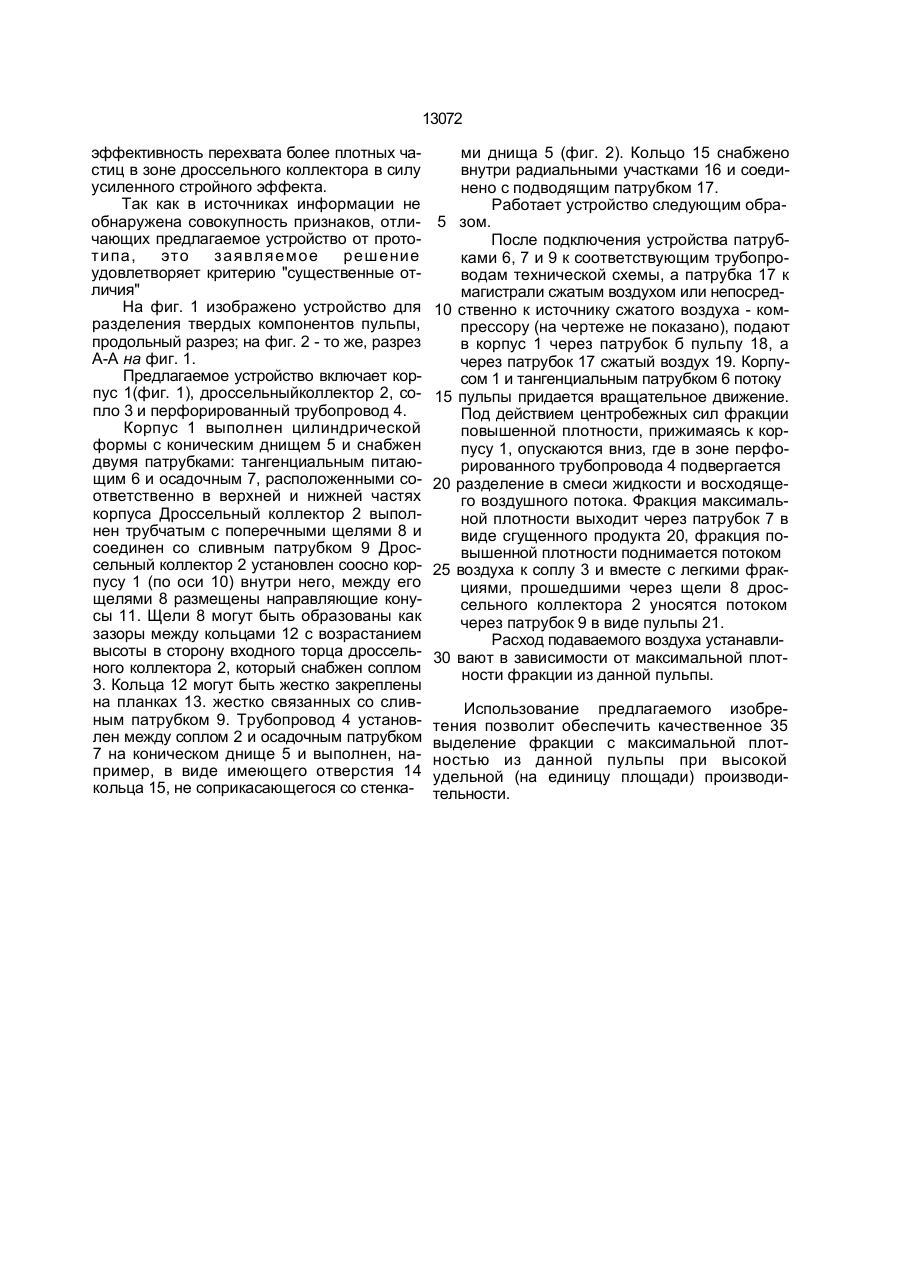

1. Устройство для разделения твердых компонентов пульпы, включающее корпус, установленные в верхней части корпуса тангенциальный питающий патрубок и дроссельный коллектор с поперечными щелями и направляющими конусами между щелями, соединенный с дроссельным коллектором сливной патрубок и расположенный в нижней части корпуса осадочный патрубок, о тл и ч а ю щ е е с я тем, что оно снабжено установленным на нижнем торце дроссельного коллектора соплом и расположенным в нижней части корпуса перфорированным трубопроводом, при этом входной торец сопла расположен внутри дроссельного коллектора. 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что трубопровод выполнен кольцевым с радиальными участками внутри кольца. С > СА) О ю Изобретение относится к обогащению полезных ископаемых. Целью изобретения является повышение эффективности классификации за счет повышения качества тяжелой фракции. Поставленная цель достигается тем, что известное устройство для разделения твердых компонентов пульпы, включающее корпус, установленные в верхней части корпуса тангенциальный питающий патрубок и дроссельный коллектор с поперечными щелями и направляющими конусами между щелями, соединенный с дроссельным коллектором сливной патрубок и расположенный в нижней части корпуса осадочный патрубок, снабжено установленным на нижнем торце дроссельного коллектора соплом и расположенным в нижней части корпуса перфорированным трубопроводом, при этом "выходной торец сопла расположен внутри дроссельного коллектора. Эффект классификации может быть усилен, если перфорированный трубопровод выполнен кольцевым с радиальными участками внутри кольца. Повышение частоты фракции максимальной плотности происходит за счет поэтапно-зонального усиления отбора менее плотных фракций, при этом в нижней центральной части корпуса обеспечивается перехват, кроме легких частиц, еще и частиц повышенной плотности и увеличение скорости входа в сопло, что повышает эффективность захвата легких частиц в зоне входа в сопло и дополнительно увеличивает скорость выхода потока из сопла, и это повышает О 13072 эффективность перехвата более плотных частиц в зоне дроссельного коллектора в силу усиленного стройного эффекта. Так как в источниках информации не обнаружена совокупность признаков, отличающих предлагаемое устройство от прототипа, это заявляемое решение удовлетворяет критерию "существенные отличия" На фиг. 1 изображено устройство для разделения твердых компонентов пульпы, продольный разрез; на фиг. 2 - то же, разрез А-А на фиг. 1. Предлагаемое устройство включает корпус 1(фиг. 1), дроссельныйколлектор 2, сопло 3 и перфорированный трубопровод 4. Корпус 1 выполнен цилиндрической формы с коническим днищем 5 и снабжен двумя патрубками: тангенциальным питающим 6 и осадочным 7, расположенными соответственно в верхней и нижней частях корпуса Дроссельный коллектор 2 выполнен трубчатым с поперечными щелями 8 и соединен со сливным патрубком 9 Дроссельный коллектор 2 установлен соосно корпусу 1 (по оси 10) внутри него, между его щелями 8 размещены направляющие конусы 11. Щели 8 могут быть образованы как зазоры между кольцами 12 с возрастанием высоты в сторону входного торца дроссельного коллектора 2, который снабжен соплом 3. Кольца 12 могут быть жестко закреплены на планках 13. жестко связанных со сливным патрубком 9. Трубопровод 4 установлен между соплом 2 и осадочным патрубком 7 на коническом днище 5 и выполнен, например, в виде имеющего отверстия 14 кольца 15, не соприкасающегося со стенка ми днища 5 (фиг. 2). Кольцо 15 снабжено внутри радиальными участками 16 и соединено с подводящим патрубком 17. Работает устройство следующим обра5 зом. После подключения устройства патрубками 6, 7 и 9 к соответствующим трубопроводам технической схемы, а патрубка 17 к магистрали сжатым воздухом или непосред10 ственно к источнику сжатого воздуха - компрессору (на чертеже не показано), подают в корпус 1 через патрубок б пульпу 18, а через патрубок 17 сжатый воздух 19. Корпусом 1 и тангенциальным патрубком 6 потоку 15 пульпы придается вращательное движение. Под действием центробежных сил фракции повышенной плотности, прижимаясь к корпусу 1, опускаются вниз, где в зоне перфорированного трубопровода 4 подвергается 20 разделение в смеси жидкости и восходящего воздушного потока. Фракция максимальной плотности выходит через патрубок 7 в виде сгущенного продукта 20, фракция повышенной плотности поднимается потоком 25 воздуха к соплу 3 и вместе с легкими фракциями, прошедшими через щели 8 дроссельного коллектора 2 уносятся потоком через патрубок 9 в виде пульпы 21. Расход подаваемого воздуха устанавли30 вают в зависимости от максимальной плотности фракции из данной пульпы. Использование предлагаемого изобретения позволит обеспечить качественное 35 выделение фракции с максимальной плотностью из данной пульпы при высокой удельной (на единицу площади) производительности. 13072 21 10 * 18 Фиг.2 го Фиг.1 Упорядник Замовлення 4097 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пп., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
