Гідроапарат
Номер патенту: 13147
Опубліковано: 28.02.1997
Автори: Дехтяр Йосип Наумович, Ладензон Борис Якович, Резниченко Вячеслав Михайлович
Формула / Реферат
(57) Гидроаппарат, содержащий корпус состыковочной поверхностью и крепежными отверстиями с кольцевыми выступами и с размещенными в них втулками с гладкими наружными поверхностями, и запорно-регулирующий элемент, отличающийся тем, что крепежные отверстия корпуса выполнены резьбовыми, каждая втулка снабжена ступенчатым наконечником с наружной резьбой, диаметр которой больше диаметра гладкой наружной поверхности, при этом наконечник, с одной стороны, установлен с возможностью взаимодействия с кольцевым выступом, с другой стороны - установлен "заподлицо" со стыковочной поверхностью, а наружный диаметр гладкой поверхности втулки определяется по формуле:
где d1 - внутренний диаметр втулки, мм;
d2 - диаметр гладкой поверхности втулки, мм;
d3 - внутренний диаметр резьбы втулки, мм;
Р - максимальное усилие затяжки, кГс;
[s] допустимое напряжение на смятие втулки, кГс/мм2.
Текст

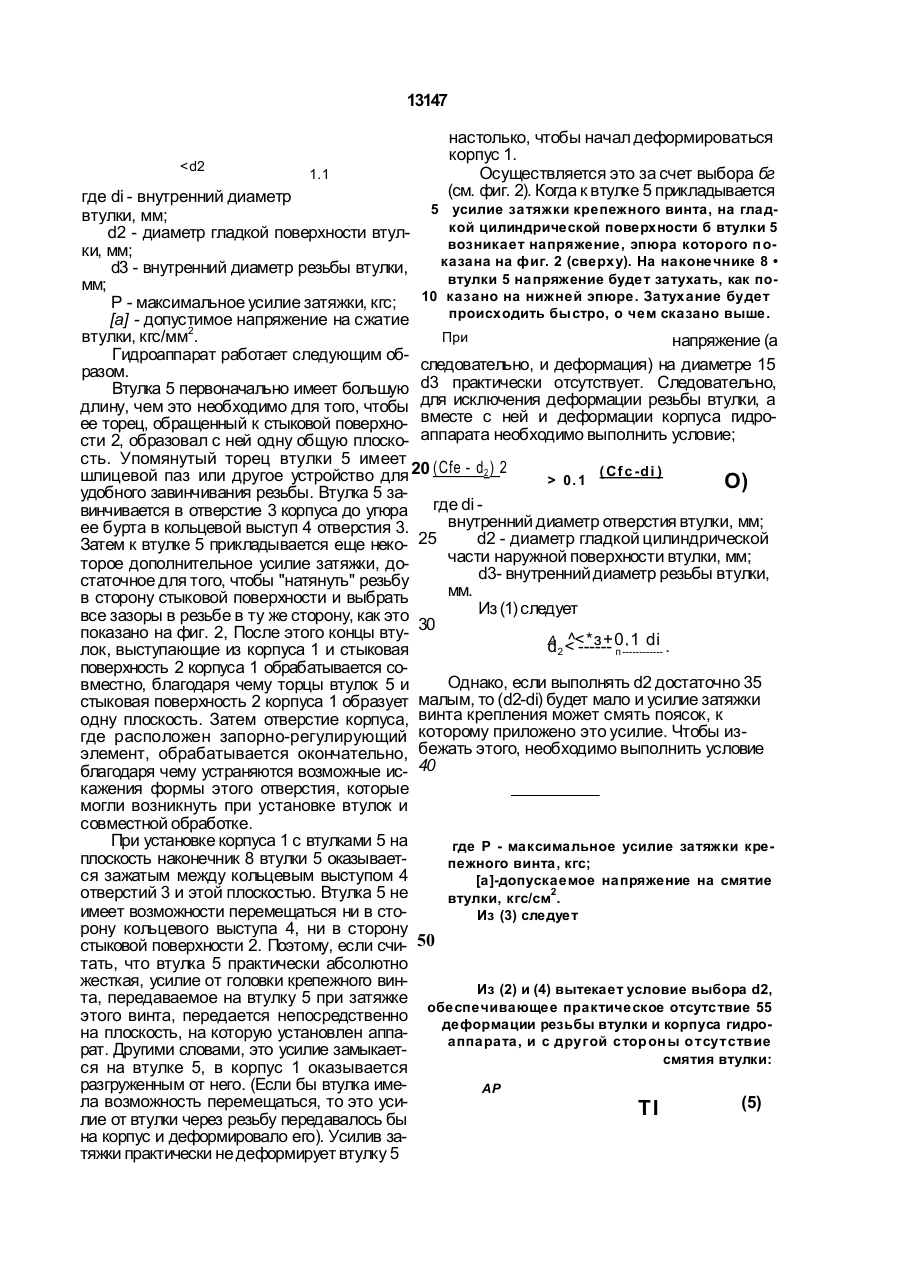

Гидроаппарат, содержащий корпус со стыковочной поверхностью и крепежными отверстия ми с кольцевыми выступами и с размещенными в них втулками с гладкими наружными поверхностями, и запорно-регулирующий эле ме нт, отлича ющийся те м, что крепежные отверстия корпуса выполне ны резьбовыми, каждая втулка снабжена ступенча тым наконеч ником с на ружной резьбой, диаметр которой больше диаметра гладкой наружной поверхности, при этом наконечник, с одной стороны, установлен с возможностью взаимодействия с кольцевым выступом, с другой стороны - установлен "заподлицо" со стыковочной поверхностью, а наружный диаметр гладкой поверхности втулки определяется по формуле: V 4Р где di - внутренний диаметр втулки, мм; d2 - диаметр гладкой поверхности втулки, мм; d3 - внутренний диаметр резьбы втулки, мм; Р - максимальное усилие затяжки, кГс; [ о\ - допустимое напряжение на смятие 2 втулки, кГс/мм . С > со ы Изобретение относится к гидромашино строению и может быть использовано в гид роаппаратах различного функционального назначения. .,. Цель изобретения - повышение надежности путем устранения деформации корпуса при затяжке крепежных винтбв. На фиг. 1 изображен поперечный разрез гидроаппарата; на фиг. 2 - установка втулки на резьбе. Гидроаппарат содержит корпус 1 со стыковочной поверхностью 2 и крепежными отверстиями 3 с кольцевыми выступами 4 и с размещенными в них втулками 5 с гладкими наружными поверхностями 6 и запорно-регулирующий элемент 7. Крепежные отверстия 3 корпуса 1 выполнены резьбовыми, каждая втулка 5 снабжена ступенчатым наконечником 8 с наружной резьбой 9, диаме тр которой больше диа ме тра гладк ой наружной поверхности 6, при этом наконечник 8 с одной стороны вставлен с возможностью взаимодействия с кольцевым выступом 4, а с другой стороны установлен "заподлицо" со стыковой поверхностью 2. а наружный диаметр гладкой поверхности 6 втулки 5 определяется по формуле О 13147 0. 1 О) удобного завинчивания резьбы. Втулка 5 завинчивается в отверстие 3 корпуса до угюра где di внутренний диаметр отверстия втулки, мм; ее бурта в кольцевой выступ 4 отверстия 3. 25 d2 - диаметр гладкой цилиндрической Затем к втулке 5 прикладывается еще некочасти наружной поверхности втулки, мм; торое дополнительное усилие затяжки, доd3- внутренний диаметр резьбы втулки, статочное для того, чтобы "натянуть" резьбу мм. в сторону стыковой поверхности и выбрать Из (1) следует все зазоры в резьбе в ту же сторону, как это 30 показано на фиг. 2, После этого концы втуА ^
ДивитисяДодаткова інформація
Назва патенту англійськоюHydro-apparatus
Автори англійськоюLadenzon Borys Yakovych, Dekhtiar Yosyp Naumovych, Reznychenko Viacheslav Mykhailovych
Назва патенту російськоюГидроаппарат
Автори російськоюЛадензон Борис Яковлевич, Дехтяр Иосиф Наумович, Резниченко Вячеслав Михайлович
МПК / Мітки
МПК: F15B 13/02
Мітки: гідроапарат
