Двокомпонентний індукційний магнітоприймач

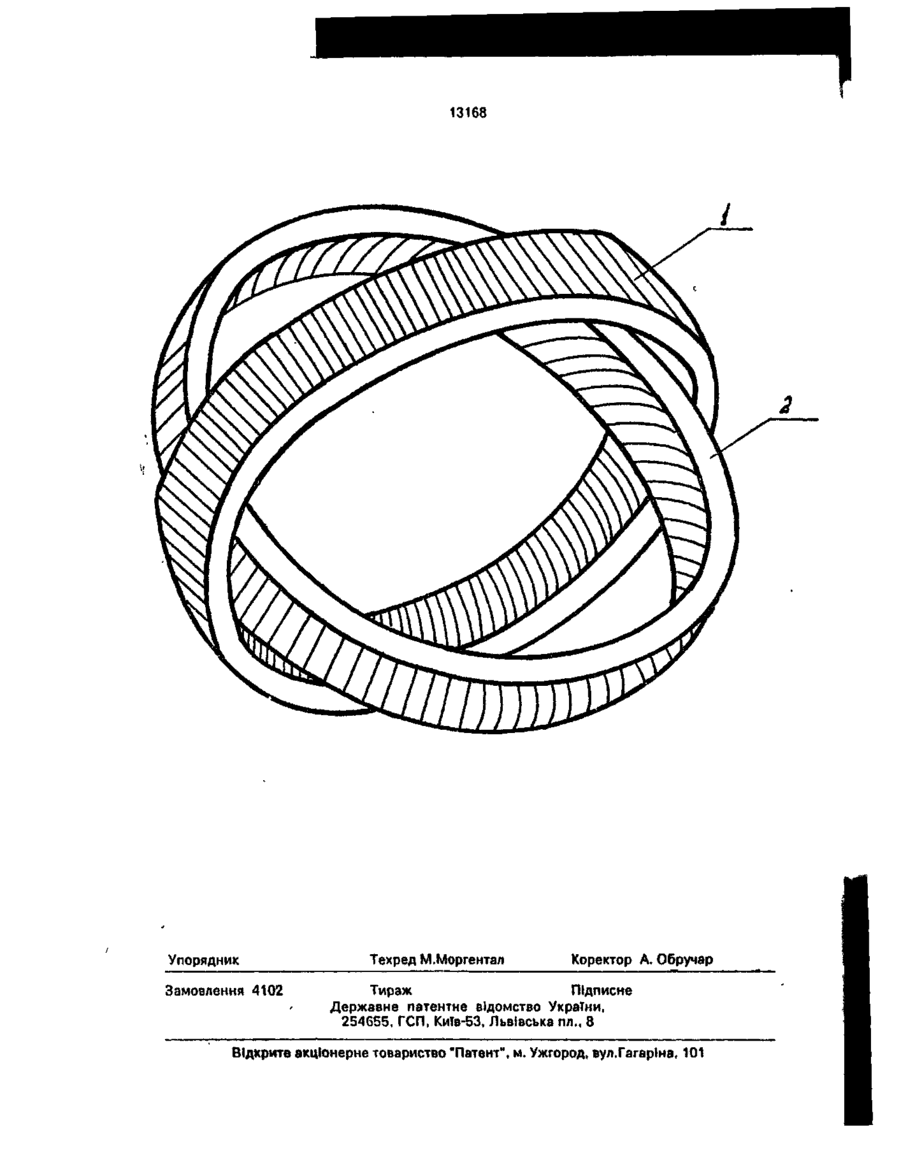

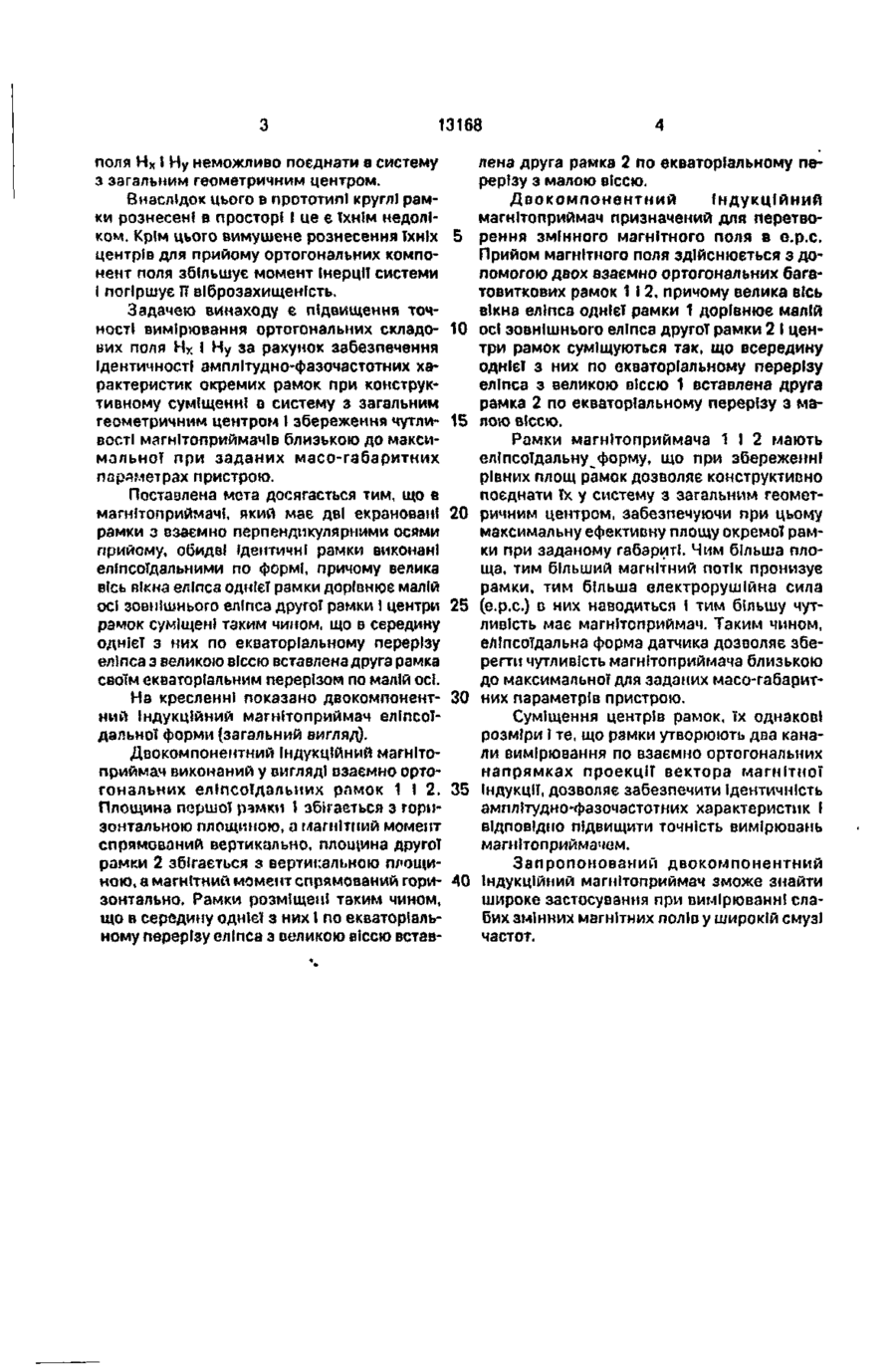

Двухкомпонентный индукционный магнитоприемник, содержащий две экранированные рамки со взаимно перпендикулярными осями приема, о т л и ч а ю щ и й с я тем, что, обе идентичные рамки выполнены эллипсоидальной формы, причем большая ось окна эллипса одной рамки равна малой оси внешнего эллипса другой рамки и центры рамок совмещены таким образом, что во внутрь одной из них по экваториальному сечению эллипса с большой осью вставлена вторая рамка своим экваториальным сечением по малой оси. Винахід відноситься до вимірювальної техніки І може бути використаний при вимірюванні слабих змінних магнітних полів у галузях магнітометрії, геофізики, електророзвідки. Відомий Індукційний магнітоприймач, який складається з чотирьох Ідентичних прямокутних рамок, які утворюють два взаємно перпендикулярні контури прийому І мають спільний геометричний центр, розташований на осі прямокутників, яка збігається з чотирма прилеглими сторонами [1]. Недоліком згаданого пристрою є його мала чутливість. Найближчими до винаходу є датчики, які складаються з двох суміщених ортогональних систем - Індукційних магнітоприймачів - з круглими по формі рамками, які призначені для вимірювання параметрів еліптично поляризованого поля при аероелектророзвідці [2]. Прийом магнітного поля здійснюється з допомогою взаємно ортогональних магнітоприймачів, які працюють одночасно на двох частотах - низькій (н) І високій (в) о одному напрямку. Рамки магнітоприймача МНу. МБх І Мву. МНх об'єднуються в блоки таким чином, що МВу розміщується всередині Мнх, а М в х - всередині Мну (внаслідок менших діаметрів обмоток Мву І Мвх) І блоки розносяться, причому в першому блоці площина магнітоприймача низької частоти збігається з горизонтальною, тобто магнітний момент Мну спрямований вертикально. Площина магнітоприймача високої частоти збігається з вертикальною площиною, а магнітний момент його Мвх спрямований горизонтально, а в другому блоці момент низькочастотного магнітоприймача МИх спрямований горизонтально, високочастотного МВу - вертикально. Магнітоприймачі МНу, Мвх І Мнх. Мву розносяться на певну віддаль. Недоліком таких магнітоприймачів є те, що рівні за площею І повністю ідентичні круглі по формі рамки Мну - Мнх. так І МВу Мвх. для прийому ортогональних складових о 00 О 13168 поля Нх I Ну неможливо поєднати в систему лена друга рамка 2 по екваторіальному пез загальним геометричним центром. рерізу з малою віссю. Внаслідок цього в прототипі круглі рамДвокомпонентний Індукційний ки рознесені в просторі І це є їхнім недолімагнітоприймач призначений для перетвоком. Крім цього вимушене рознесення їхніх 5 рення змінного магнітного поля в е.р.с. центрів для прийому ортогональних компоПрийом магнітного поля здійснюється з донент поля збільшує момент Інерції системи помогою двох взаємно ортогональних багаІ погіршує її віброзахищеність. товиткових рамок 1 і 2, причому велика вісь вікна еліпса однієї рамки 1 дорівнює малій Задачею винаходу є підвищення точності вимірювання ортогональних складо- 10 осі зовнішнього еліпса другої рамки 2 І центри рамок суміщуються так, що всередину вих поля Нх І Ну за рахунок забезпечення однієї з них по екваторіальному перерізу Ідентичності амплітудно-фазочастотних хаеліпса з великою віссю 1 вставлена друга рактеристик окремих рамок при конструкрамка 2 по екваторіальному перерізу з мативному суміщенні в систему з загальним лою віссю. геометричним центром І збереження чутли- 15 вості магнітоприймачів близькою до максиРамки магнітоприймача 1 І 2 мають мальної при заданих масо-габаритних еліпсоїдальну форму, що при збереженні параметрах пристрою. рівних площ рамок дозволяє конструктивно поєднати їх у систему з загальним геометПоставлена мета досягається тим, що в магнітоприймачі, який має дві екрановані 20 ричним центром, забезпечуючи при цьому максимальну ефективну площу окремої рамрамки з взаємно перпендикулярними осями ки при заданому габариті. Чим більша плоприйому, обидві Ідентичні рамки виконані ща, тим більший магнітний потік пронизує еліпсоїдальними по формі, причому велика рамки, тим більша електрорушійна сила вісь вікна еліпса однієї рамки дорівнює малій осі зовнішнього еліпса другої рамки ! центри 25 (е.р.с.) о них наводиться І тим більшу чутливість має магнітоприймач. Таким чином, рамок суміщені таким чином, що в середину еліпсоїдальна форма датчика дозволяє збеоднієї з них по екваторіальному перерізу регти чутливість магнітоприймача близькою ел)пса з великою віссю вставлена друга рамка до максимальної для заданих масо-габаритсвоїм екваторіальним перерізом по малій осі. Иа кресленні показано двокомпонент- ЗО них параметрів пристрою. ний Індукційний магнітоприймач еліпсоїСуміщення центрів рамок, їх однакові дальної форми {загальний вигляд). розміри І те. що рамки утворюють два канаДвокомпонентний Індукційний магнітоли вимірювання по взаємно ортогональних приймач виконаний у вигляді взаємно ортонапрямках проекції вектора магнітної гональних еліпсоїдальних рамок 1 І 2. 35 Індукції, дозволяє забезпечити ідентичність Площина першої рамки J збігається з гориамплітудно-фазочастотних характеристик І зонтальною площиною, а магнітний момент відповідно підвищити точність вимірювань спрямований вертикально, площина другої магнітол риймачем. рамки 2 збігається з вертикальною площиЗапропонований двокомпонентний ною, а магнітний момент спрямований гори- 40 Індукційний магнітоприймач зможе знайти зонтально. Рамки розміщені таким чином, широке застосування при вимірюванні слащо в середину однієї з них 1 по екваторіальбих змінних магнітних полів у широкій смузі ному перерізу еліпса з великою віссю вставчастот. 13168 Упорядник Замовлення 4102 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, еул.ГагарІна, 101
