Катодна ніжка електровакуумного приладу

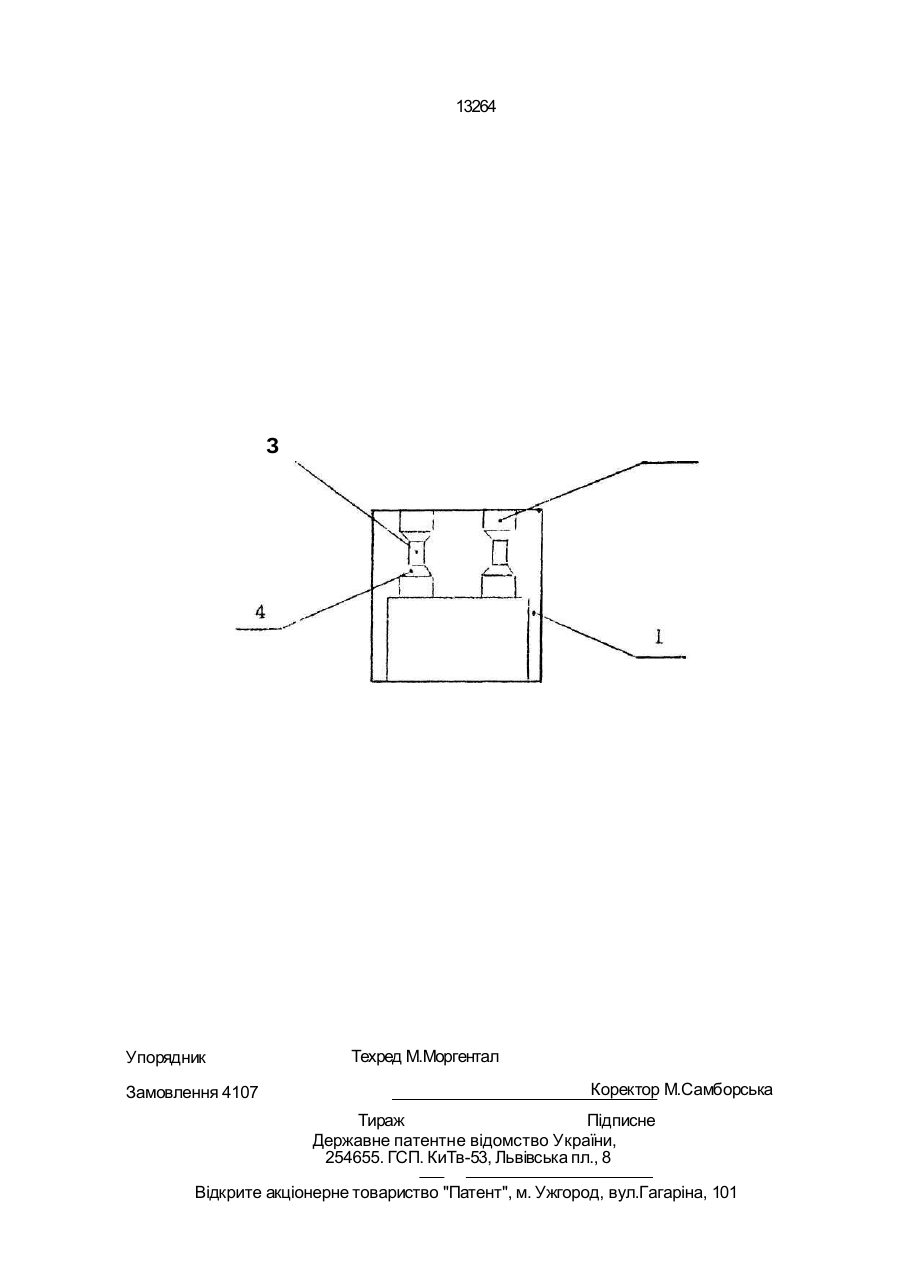

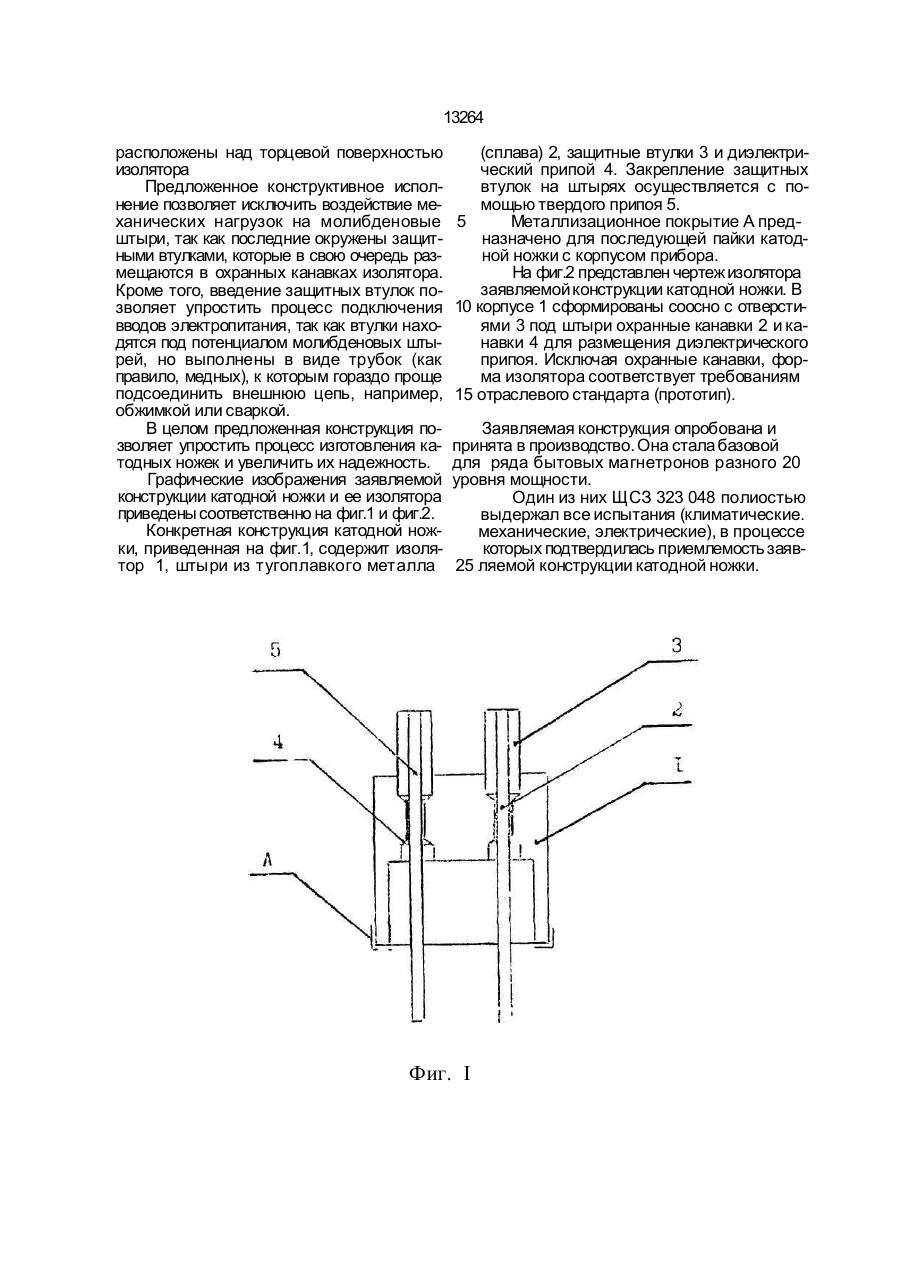

Катодная ножка электровакуумного прибора штыревой конструкции, содержащая изолятор, с размещенными в его отверстиях штырями, каждый из которых выступает над торцевой поверхностью изолятора, о т л и ч а ю щ а я с я тем, что со стороны наружного торца изолятора выполнены цилиндрические охранные канавки, расположенные соосно с отверстиями под штыри, внутри канавок размещены защитные втулки, окружающие штыри и спаянные с ними, причем торцы штырей расположены на уровне торцевой поверхности изолятора, а торцы защитных втулок расположены над торцевой поверхностью изолятора. ве материала штырей, как правило, используют молибден или его сплавы. Задача изобретения - повышение вакуумной надежности катодных ножек, снижение трудоемкости их изготовления, исключение механических повреждений штырей. Задача решается тем, что в катодной ножке электровакуумного прибора штыревой конструкции, содержащей изолятор, с размещенными в его отверстиях штырями, каждый из которых выступает над торцевой поверхностью изолятора, согласно изобретению, со стороны наружного торца изолятора введены цилиндрические охранные канавки, сформированные соосно с отверстиями под штыри, внутри которых размещены защитные втулки, окружающие штыри и спаянные с ними, причем торцы штырей расположены на уровне торцевой поверхности изолятора, а торцы защитных втулок С > N) о 13264 расположены над торцевой поверхностью изолятора Предложенное конструктивное исполнение позволяет исключить воздействие механических нагрузок на молибденовые штыри, так как последние окружены защитными втулками, которые в свою очередь размещаются в охранных канавках изолятора. Кроме того, введение защитных втулок позволяет упростить процесс подключения вводов электропитания, так как втулки находятся под потенциалом молибденовых штырей, но выполнены в виде трубок (как правило, медных), к которым гораздо проще подсоединить внешнюю цепь, например, обжимкой или сваркой. В целом предложенная конструкция позволяет упростить процесс изготовления катодных ножек и увеличить их надежность. Графические изображения заявляемой конструкции катодной ножки и ее изолятора приведены соответственно на фиг.1 и фиг.2. Конкретная конструкция катодной ножки, приведенная на фиг.1, содержит изолятор 1, штыри из тугоплавкого металла (сплава) 2, защитные втулки 3 и диэлектрический припой 4. Закрепление защитных втулок на штырях осуществляется с помощью твердого припоя 5. 5 Металлизационное покрытие А предназначено для последующей пайки катодной ножки с корпусом прибора. На фиг.2 представлен чертеж изолятора заявляемой конструкции катодной ножки. В 10 корпусе 1 сформированы соосно с отверстиями 3 под штыри охранные канавки 2 и канавки 4 для размещения диэлектрического припоя. Исключая охранные канавки, форма изолятора соответствует требованиям 15 отраслевого стандарта (прототип). Заявляемая конструкция опробована и принята в производство. Она стала базовой для ряда бытовых магнетронов разного 20 уровня мощности. Один из них ЩСЗ 323 048 полиостью выдержал все испытания (климатические. механические, электрические), в процессе которых подтвердилась приемлемость заяв25 ляемой конструкции катодной ножки. Фиг. I 13264 З Упорядник Замовлення 4107 Техред М.Моргентал Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655. ГСП. КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
