Контейнер для фурм
Номер патенту: 13558
Опубліковано: 25.04.1997
Формула / Реферат
1. Контейнер для фурм, содержащий основание, центральную колонну, снабженную грузоподъемной проушиной, прикрепленную к колонне верхнюю опору с равномерно расположенными по диаметру прорезями для фурм, и элементы крепления фурм, отличающийся тем, что, с целью повышения надежности контейнера в эксплуатации и расширения функциональных возможностей, основание снабжено расположенными симметрично прорезям верхней опоры расширяющимися вверх полыми центраторами с пазами в их нижних цилиндрических частях, а элементы крепления фурм размещены па основании и выполнены в виде вертикально расположенных у каждого центратора двуплечих подпружиненных рычагов, верхние плечи которых размещены с возможностью прохода через пазы в цилиндрических частях центраторов для поджатия фурм, а нижние плечи оснащены опорными роликами, выходящими за габарит основания, при этом верхняя опора снабжена ловителями, расположенными симметрично у каждой прорези верхней опоры.

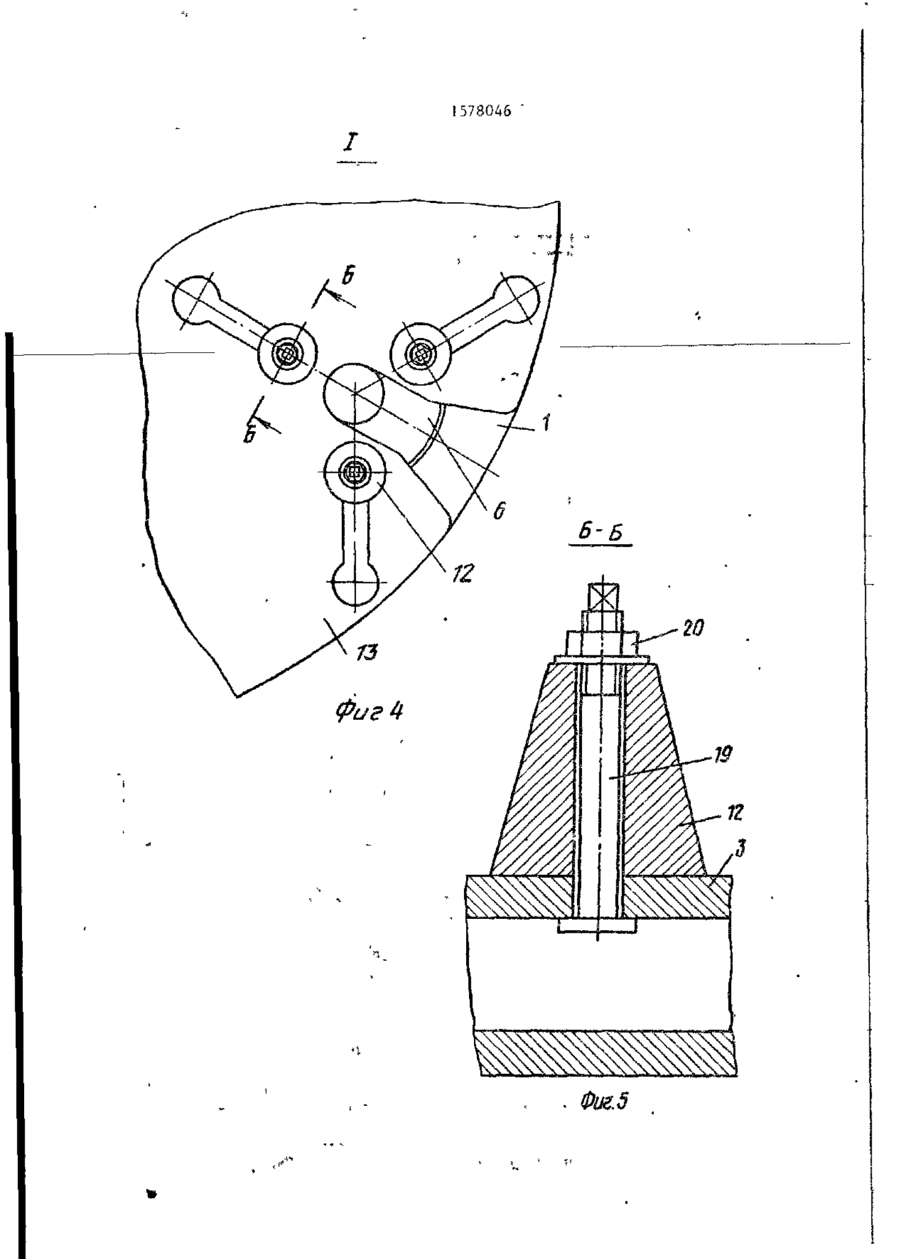

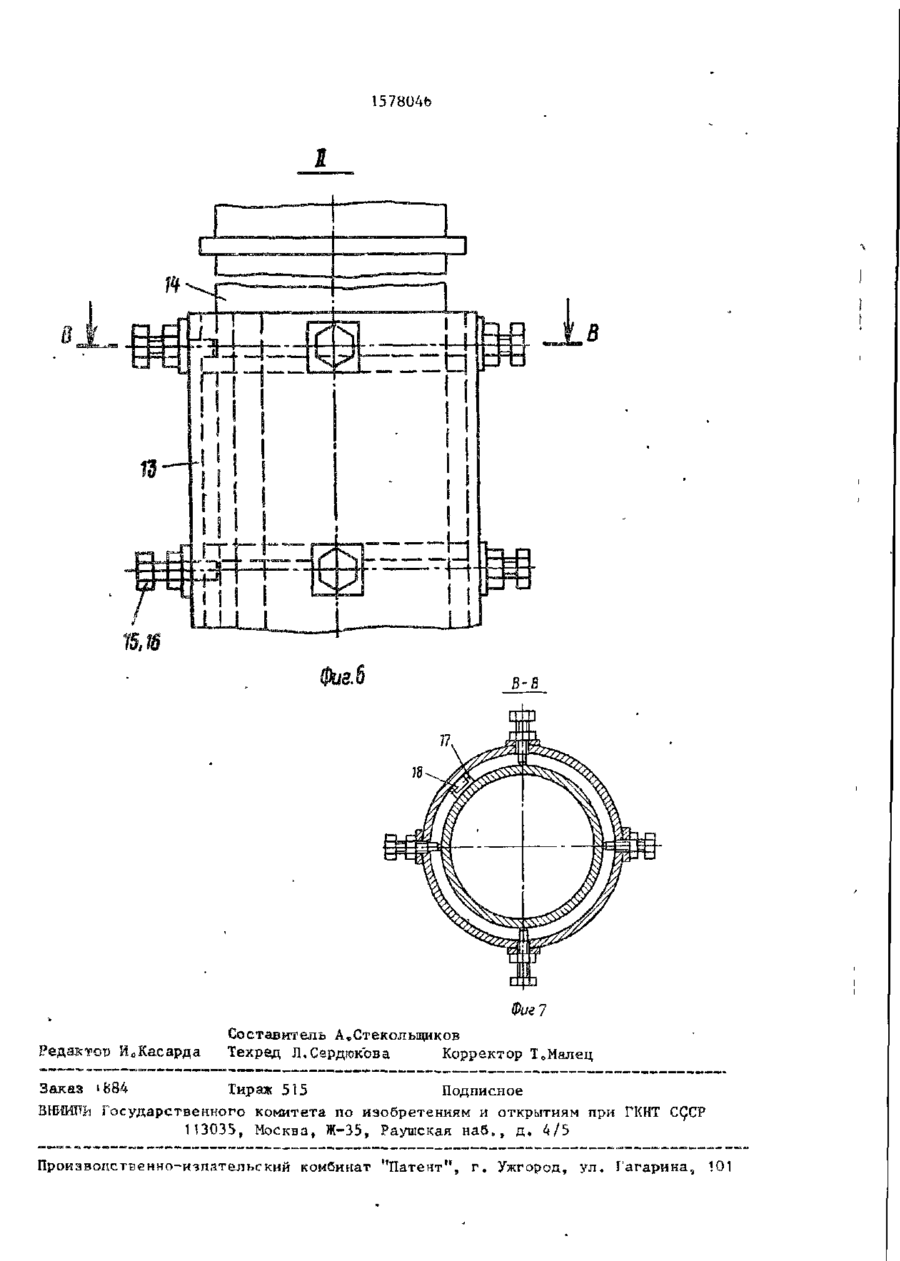

2. Контейнер по п. 1, отличающийся тем, что, с целью обеспечения возможности размещения фурм различных типоразмеров, центральная колонна выполнена телескопической, а ловители - в виде усеченных конусов с возможностью перемещения в радиальных направлениях относительно центра каждой прорези верхней опоры.
Текст

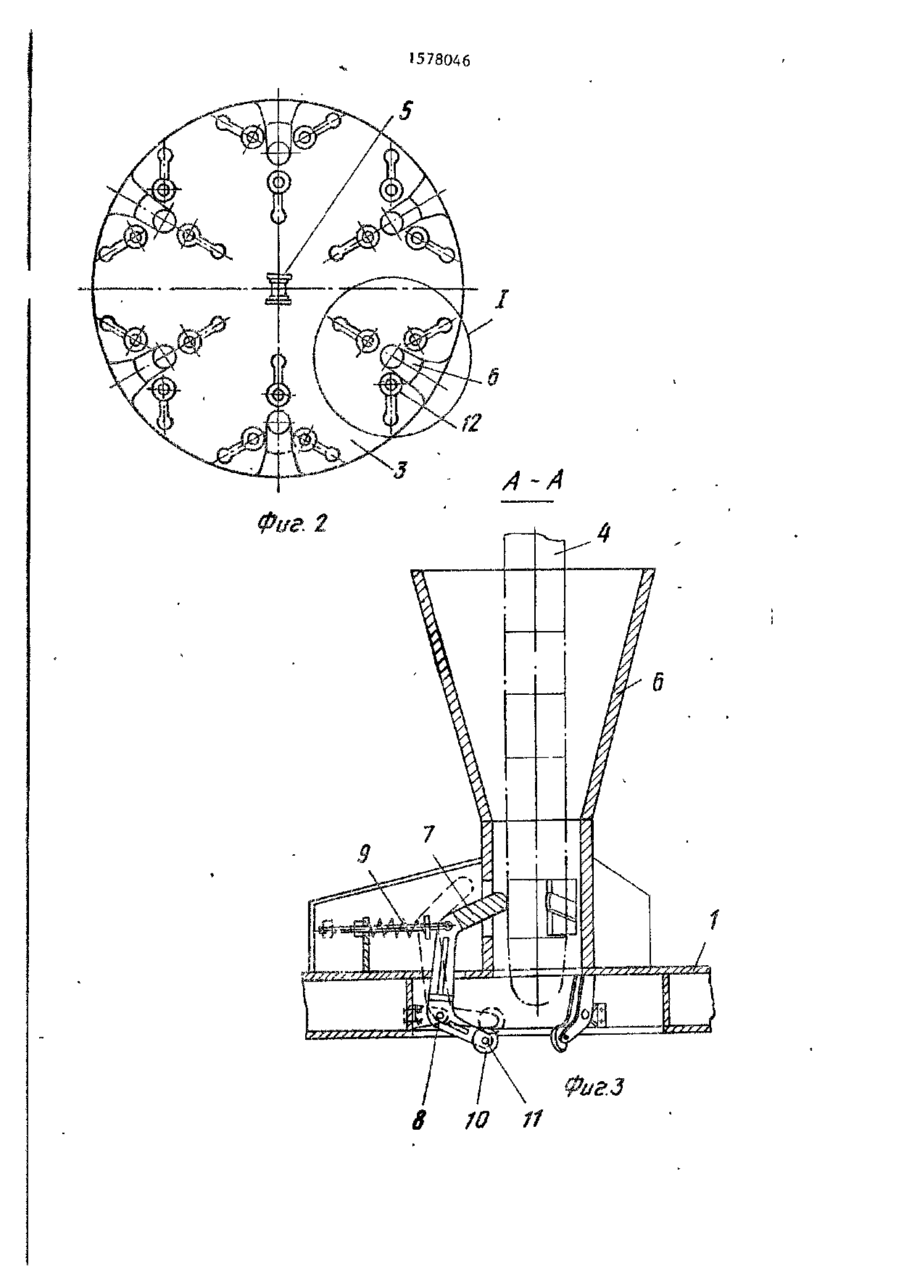

Изобретение относится к контейнерам для фурмо Целью изобретения является повышение надежности в э к с плуатации и расширение функциональные возможностей» Контейнер содержит основание 1, центральную колонну 2 , верхнюю опору 3 и элементы крепления фурм 4„ Центральная колонна 2 имеет ' грузоподъемную проушину 5О На верхней опоре выполнены прорези для фурм 4, а у каждой прорези размещены л о с О5 * • її а ь -iK" v I 1578046 вители 12о На основании 1 симметричле загрузки фурм 4 в контейнер его но осям прорезей верхней опоры 3 разтранспортируют за грузоподъемную проумещены расширяющиеся вверх полые центшину 5о При этом под действием пружин раторы 6 с пазами в нижних частях» двуплечие рычаги вводятся в пазы ценЭлементы крепления фурм 4 расположетраторов 6 и удерживают фурмы 4 от ны на основании 1 и выполнены в виде раскачиванияд В контейнере могут трандвуплечих подпружиненных рычаговtверхспортироваться фурмы 4 различных диание плечи которых имеют возможность метров и длин, что достигается возможпрохода через прорези центраторов, 10 ностью перемещения ловителей 12 в раа нижние» оснащенные роликами, диальных направлениях относительно РЫХОДЯТ за габариты основания 1, центра каждой прорезч и телескопичесПри установке контейнера на горизонкой конструкцией колонны 2о Обеспетальную плоскость двуплечие рычаги почиваются^ безопасные условия эксплуаворачиваются, а их верхние плечи вытации и расширение функциональных аозводятся из пазов центраторов 6 0 ПасМОЖНОСТеЙ 1 ЗоЛо ф-ЛЫ, 7 И Л 0 Изобретение относится к металлургическому оборудованию, з именно к контейнерам для транспортирования длинномерных продувочных фурм э и может быть использовано Б установках 25 доводки стали в ковше„ Цель изобретения - повышение надежности контейнера в эксплуатации и обеспечение возможности размещения фурм различных типоразмеров0 до На фиГо1 изображен контейнер,вид спереди; на фиг о 2 - то же, вид сверху; на фиг о 3 - разрез А-А на фиг о 1; на фиг о 4 - узел I на фиг о 2; на фиг в 5 разрез Б-Б на фиг„4; на фиг»б - узел ^ II на фиг«1; на фиго 7 - разрез В-Б на фиго6
ДивитисяДодаткова інформація
Назва патенту англійськоюContainer for tuyeres
Автори англійськоюSamarin Valerii Dmytrovych, Bochkariov Yevhen Yurievych
Назва патенту російськоюКонтейнер для фурм
Автори російськоюСамарин Валерий Дмитриевич, Бочкарев Евгений Юрьевич
МПК / Мітки
МПК: B65D 88/08
Код посилання
