Спосіб вимірювання світлотехнічних параметрів електронно-променевих трубок високої розрізняльної здатності з люмінофорами короткого, до 10 с, післясвітіння

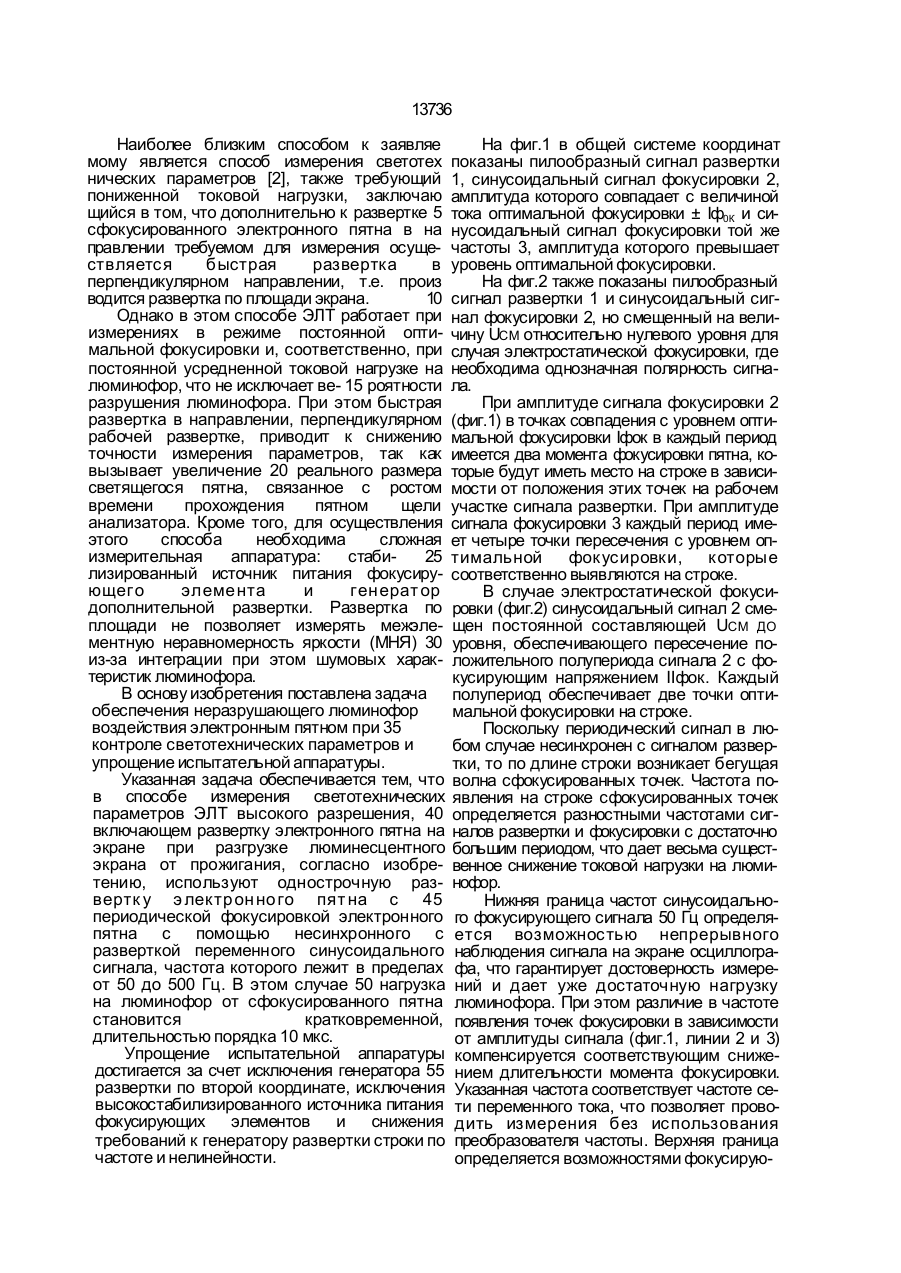

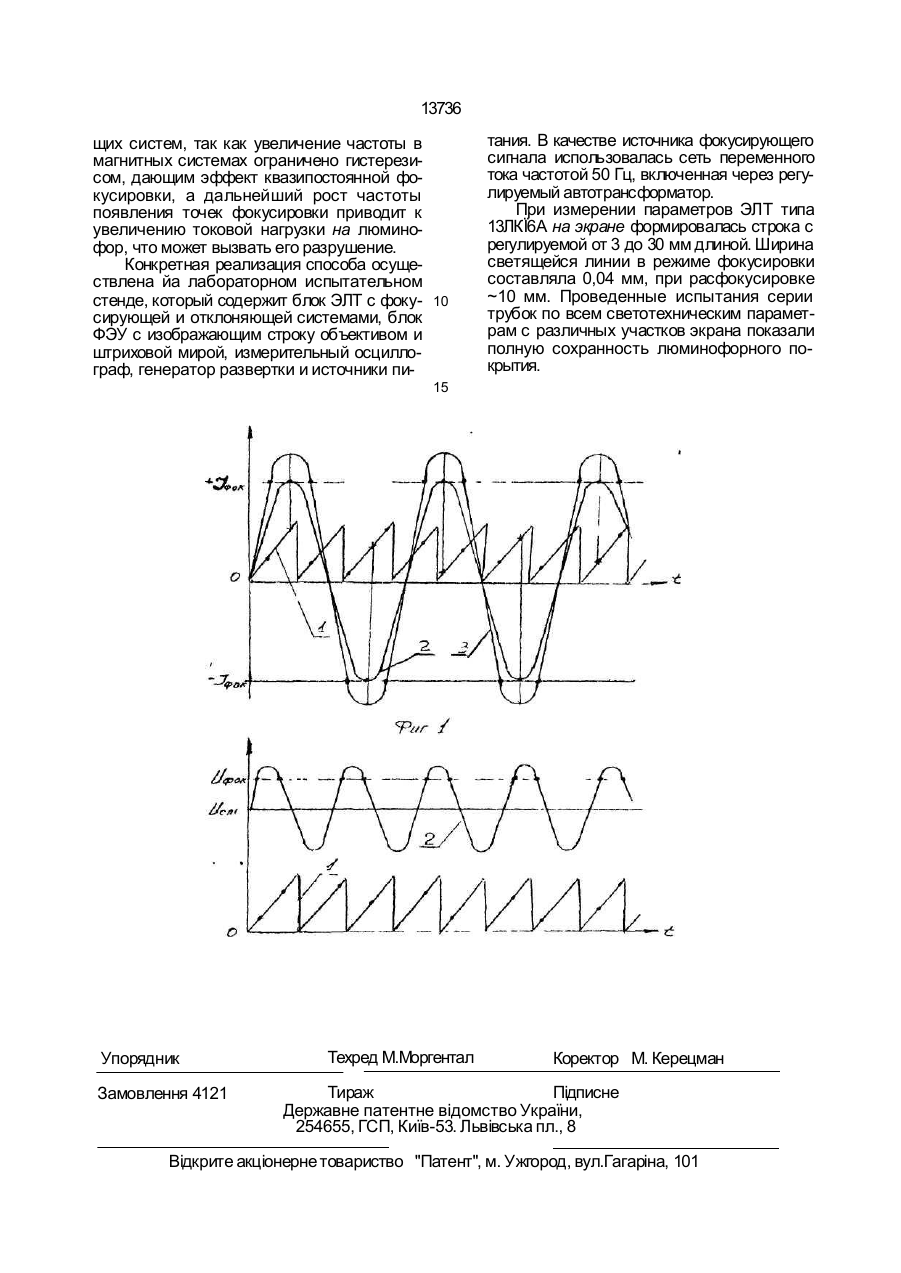

Способ измерения светотехнических параметров электронно-лучевых трубок высокого разрешения с люминофорами короткого, до 10"4 с, послесвечения, включающий развертку электронного пятна на экране при разгрузке люминесцентного экрана от прожигания, о т л и ч а ю щ и й с я тем, что используют однострочную развертку электронного пятна с периодической фокусировкой его с помощью несинхронного с разверткой переменного синусоидального сигнала частотой от 50 до 500 Гц. ющую способность до 100 тв.лин/мм. При таких размерах пятна плотность токовой нагрузки на люминофор при измерениях достигает 1-3 А/см2 , что соответствует мощности облучения до 45 КДж/см2. Это является причиной выгорания люминофора и, следовательно, такой контроль в режимах, эквивалентных рабочему режиму ЭЛТ при эксплуатации, является разрушающим, что недопустимо, так как необходим 100% контроль ЭЛТ при выпуске. Для предотвращения повреждения экранов в процессе контроля известны и применяются некоторые способы защиты, например, введение дополнительной модуляции электронного пятна [1]. Этот способ недостаточно эффективен, так как требует пониженной токовой нагрузки на люминофор и связан со скоростью развертки. со ы СЬ О 13736 Наиболее близким способом к заявляе мому является способ измерения светотех нических параметров [2], также требующий пониженной токовой нагрузки, заключаю щийся в том, что дополнительно к развертке 5 сфокусированного электронного пятна в на правлении требуемом для измерения осуществляется быстрая развертка в перпендикулярном направлении, т.е. произ водится развертка по площади экрана. 10 Однако в этом способе ЭЛТ работает при измерениях в режиме постоянной оптимальной фокусировки и, соответственно, при постоянной усредненной токовой нагрузке на люминофор, что не исключает ве- 15 роятности разрушения люминофора. При этом быстрая развертка в направлении, перпендикулярном рабочей развертке, приводит к снижению точности измерения параметров, так как вызывает увеличение 20 реального размера светящегося пятна, связанное с ростом времени прохождения пятном щели анализатора. Кроме того, для осуществления этого способа необходима сложная измерительная аппаратура: стаби25 лизированный источник питания фокусирующег о элеме нта и г ен ерат ор дополнительной развертки. Развертка по площади не позволяет измерять межэлементную неравномерность яркости (МНЯ) 30 из-за интеграции при этом шумовых характеристик люминофора. В основу изобретения поставлена задача обеспечения неразрушающего люминофор воздействия электронным пятном при 35 контроле светотехнических параметров и упрощение испытательной аппаратуры. Указанная задача обеспечивается тем, что в способе измерения светотехнических параметров ЭЛТ высокого разрешения, 40 включающем развертку электронного пятна на экране при разгрузке люминесцентного экрана от прожигания, согласно изобретению, используют однострочную развертк у э лектр он но го пят на с 45 периодической фокусировкой электронного пятна с помощью несинхронного с разверткой переменного синусоидального сигнала, частота которого лежит в пределах от 50 до 500 Гц. В этом случае 50 нагрузка на люминофор от сфокусированного пятна становится кратковременной, длительностью порядка 10 мкс. Упрощение испытательной аппаратуры достигается за счет исключения генератора 55 развертки по второй координате, исключения высокостабилизированного источника питания фокусирующих элементов и снижения требований к генератору развертки строки по частоте и нелинейности. На фиг.1 в общей системе координат показаны пилообразный сигнал развертки 1, синусоидальный сигнал фокусировки 2, амплитуда которого совпадает с величиной тока оптимальной фокусировки ± Іф0К и синусоидальный сигнал фокусировки той же частоты 3, амплитуда которого превышает уровень оптимальной фокусировки. На фиг.2 также показаны пилообразный сигнал развертки 1 и синусоидальный сигнал фокусировки 2, но смещенный на величину UCM относительно нулевого уровня для случая электростатической фокусировки, где необходима однозначная полярность сигнала. При амплитуде сигнала фокусировки 2 (фиг.1) в точках совпадения с уровнем оптимальной фокусировки Іфок в каждый период имеется два момента фокусировки пятна, которые будут иметь место на строке в зависимости от положения этих точек на рабочем участке сигнала развертки. При амплитуде сигнала фокусировки 3 каждый период имеет четыре точки пересечения с уровнем оптимальной фокусировки, которые соответственно выявляются на строке. В случае электростатической фокусировки (фиг.2) синусоидальный сигнал 2 смещен постоянной составляющей UCM ДО уровня, обеспечивающего пересечение положительного полупериода сигнала 2 с фокусирующим напряжением ІІфок. Каждый полупериод обеспечивает две точки оптимальной фокусировки на строке. Поскольку периодический сигнал в любом случае несинхронен с сигналом развертки, то по длине строки возникает бегущая волна сфокусированных точек. Частота появления на строке сфокусированных точек определяется разностными частотами сигналов развертки и фокусировки с достаточно большим периодом, что дает весьма существенное снижение токовой нагрузки на люминофор. Нижняя граница частот синусоидального фокусирующего сигнала 50 Гц определяется возможностью непрерывного наблюдения сигнала на экране осциллографа, что гарантирует достоверность измерений и дает уже достаточную нагрузку люминофора. При этом различие в частоте появления точек фокусировки в зависимости от амплитуды сигнала (фиг.1, линии 2 и 3) компенсируется соответствующим снижением длительности момента фокусировки. Указанная частота соответствует частоте сети переменного тока, что позволяет проводить измерения без использования преобразователя частоты. Верхняя граница определяется возможностями фокусирую 13736 щих систем, так как увеличение частоты в магнитных системах ограничено гистерезисом, дающим эффект квазипостоянной фокусировки, а дальнейший рост частоты появления точек фокусировки приводит к увеличению токовой нагрузки на люминофор, что может вызвать его разрушение. Конкретная реализация способа осуществлена йа лабораторном испытательном стенде, который содержит блок ЭЛТ с фоку- 10 сирующей и отклоняющей системами, блок ФЭУ с изображающим строку объективом и штриховой мирой, измерительный осциллограф, генератор развертки и источники пи тания. В качестве источника фокусирующего сигнала использовалась сеть переменного тока частотой 50 Гц, включенная через регулируемый автотрансформатор. При измерении параметров ЭЛТ типа 13ЛКЇ6А на экране формировалась строка с регулируемой от 3 до 30 мм длиной. Ширина светящейся линии в режиме фокусировки составляла 0,04 мм, при расфокусировке ~10 мм. Проведенные испытания серии трубок по всем светотехническим параметрам с различных участков экрана показали полную сохранность люминофорного покрытия. 15 Упорядник Замовлення 4121 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53. Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
