Спальна полиця пасажирського вагона

Завантажити PDF файл.

Формула / Реферат

Спальна полиця пасажирського вагона, яка містить каркас з елементами жорсткості, м'яку набивку, чохол, опори і фіксатори, яка відрізняється тим, що вона оснащена суцільним днищем і цапфами, закріпленими на каркасі, причому останній виконаний облицьованим по периферії планками, до яких прикріплені фіксаторами м'яка набивка і чохол.

Текст

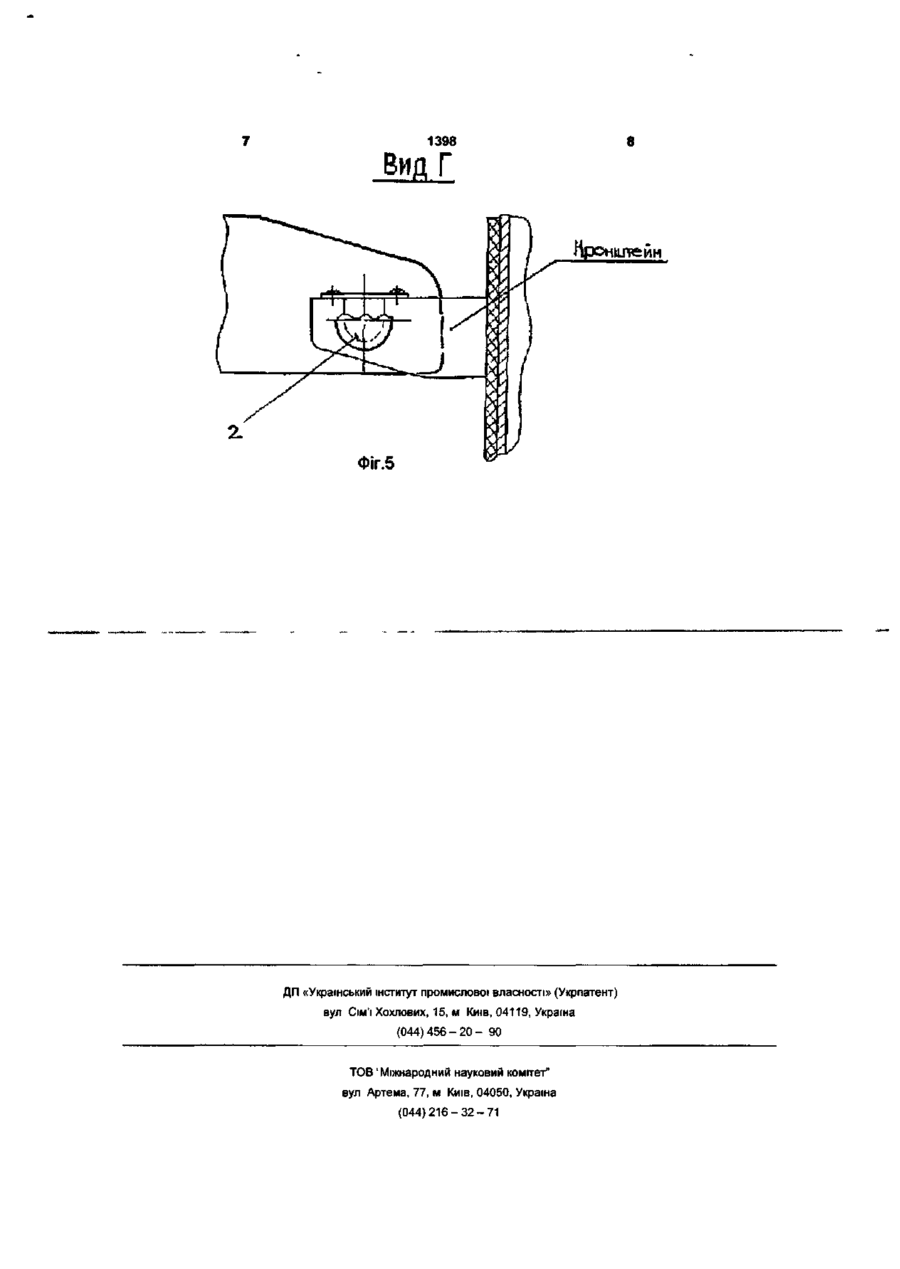

Спальна полиця пасажирського вагона, яка містить каркас з елементами жорсткості, м'яку набивку, чохол, опори і фіксатори, яка відрізняється тим, що вона оснащена суцільним днищем і цапфами, закріпленими на каркасі, причому останній виконаний облицьованим по периферії планками, до яких прикріплені фіксаторами м'яка набивка і чохол Корисна модель відноситься до області залізничного транспорту і може бути використана для обладнання пасажирських вагонів, зокрема, в якості спальних полиць Відома "Спальна полиця" по патенту ГДР №224824, МКВ В61Д 31/00 1983, яка містить каркас, який складається із поздовжених металевих профілей поперечних елементів жорсткості, бокових стінок, підсилюючих конструкцію полиці, тяги, опорні елементи, м'яку набивку, розміщену у піддоні, утвореними поздовженими і поперечними елементами рами, поєднаними зварюванням, декоративний чохол Але таке конструктивне виконання складне, так як потребує спеціальних пристроїв для штампування елементів рами каркасу, трудомістких робіт для поєднання металевих виробів ручним зварюванням, що, у свою чергу, не забезпечує якості кінцевої продукції Відома "Спальна водиця для пасажирського вагона" по авторському свідоцтву СРСР №1781113, МКВ В61Д 31/00, 1992 Це технічне рішення прийнято нами за найближчий аналог /прототип/ Копія додається Спальна полиця для пасажирського вагона, по прототипу, містить каркас, який включає у собі поздовжений і поперечні елементи жорсткості, м'яку набивку, декоративний чохол, опорні елементи, при цьому, вона забезпечена змонтованим над вказаним і жорстко з'єднаним з ним внапуск додатковим поздовженим елементом, утвореним по периметру трапецієвидним гофром і спряженим з його довгими боками поперечними коритоподібними гофрами, а нижній поздовжний елемент виконаний а відгином по периметру, яри цьому кар кас по краям виконаний з відбортовкою, у якій розміщені елементи, фіксуючі м'яку набивку і чохол Ознаками прототипу, що збігаються з суттєвими ознаками заявленої корисної моделі є каркас з елементами жорсткості, м'яка набивка, чохол, опори і фіксатори Недоліком спальної полиці пасажирського вагону, по прототипу, є складність м конструкції, висока металомісткість, трудомісткість робіт при виготовленні, а також незручність в експлуатації Це пояснюється тим, що прототип містить каркас, який включає у собі поздовжений і поперечні елементи жорсткості, нерухомо з'єднані з ними додаткові поздовжені елементи, утворені розміщеними по периметру трапецієвидним і коритоподібним гофрами, а також іншими деталями, до ускладнює конструкцію, у цілому, і робить її металомісткою Наявність додатково до перерахованого, відбортовки на каркасі і розміщення у ній елементів, фіксуючих м'яку набивку і чохол, включаючи численні зварні шви, підвищує трудомісткість робіт при виготовленні Опорні елементи прототипу не дозволяють відвертати овальну полицю, що утворює незручність при експлуатації До основи корисної моделі поставлена задача удосконалити спальню полицю пасажирського вагону шляхом удосконалення її конструкції за рахунок того, що вона забезпечена суцільним днищем і цапфами, закріпленими на каркасі, причому останній виконаний облицьованим по периферії планками, до яких прикріплені фіксаторами м'яка набивка і чохол Таке виконання овальної полиці пасажирського вагому спрощує конструк 09 00 22 І ' Дата подання заявки МПК Пріоритет ЗАЯВА про видачу патенту України на винахід (корисну модель) ЕВ Номер заявки До Державного Департаменту Інтелектуальної Власності 04119, Київ, вул. Сім'ї Хохлових, 15 Державне підприємство "Український інститут промислової власності" Подаючи вказані нижче документи, прошу (просимо) видати патент України на: D винахід О винахід без проведення експертизи заявки по суті • корисну модель на ім'я заявника(ків) 71 | Заявник(и) КодЗКПО Кіровоградський національний технічний університет (для українських заявників) 25006, м. Кіровоград, пр. Університетський, 8 02070951 UA (зазначається повне ім'я або найменування заявника(ів), його (їх) повна поштова адресаа код держави згідно зі стандартом ВОІВ СТ. З Дані про адресу винахідників-заявників наводяться під кодом 72) Прошу (просимо) встановити пріоритет • заявки Q пунктів формули № за датою • подання попередньої(іх) заявки(ок) в державі-учасниці Паризької конвенції (навести дані під кодами 31, 32, 33) • надходження попередньої заявки до Держпатенту України (навести дані під кодом 62) Дата подання попередньоТ заявки Номер попередньої заявки Код держави подання заявки згідно зі стандартом ВОІВ СТ. З Номер та дата подання розділеної заявки І 54 І Назва винаходу (корисна модель) Спосіб розмірної обробки електричною дугою дрібних отворів та щілин Повна поштова адреса для листування, прізвище або найменування адресата 25006, м. Кіровоград, пр. Університетський, 8, Кіровоградський національний технічний університет Телефон: 55-92-49 Телеграф: Телекс: 74 І Прізвище та реєстраційний номер претставника у справах інтелектуальної власності Телефакс: 86ЄІ. 1398 Вид Г Фіг.5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Укрг •раїна (044)456-20- 90 ТОВ'Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B61D 31/00

Мітки: пасажирського, спальна, вагона, полиця
