Кантуватель заготовок

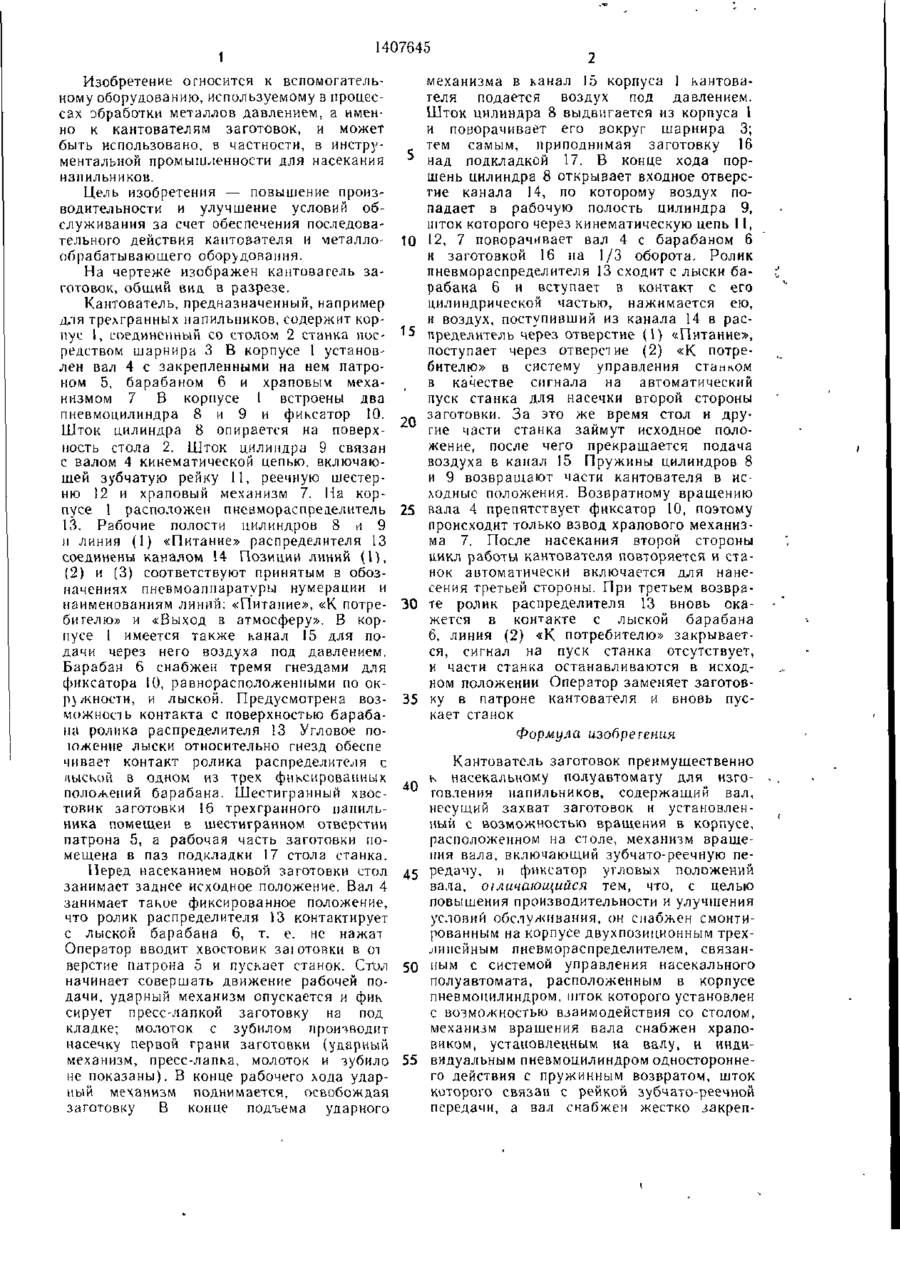

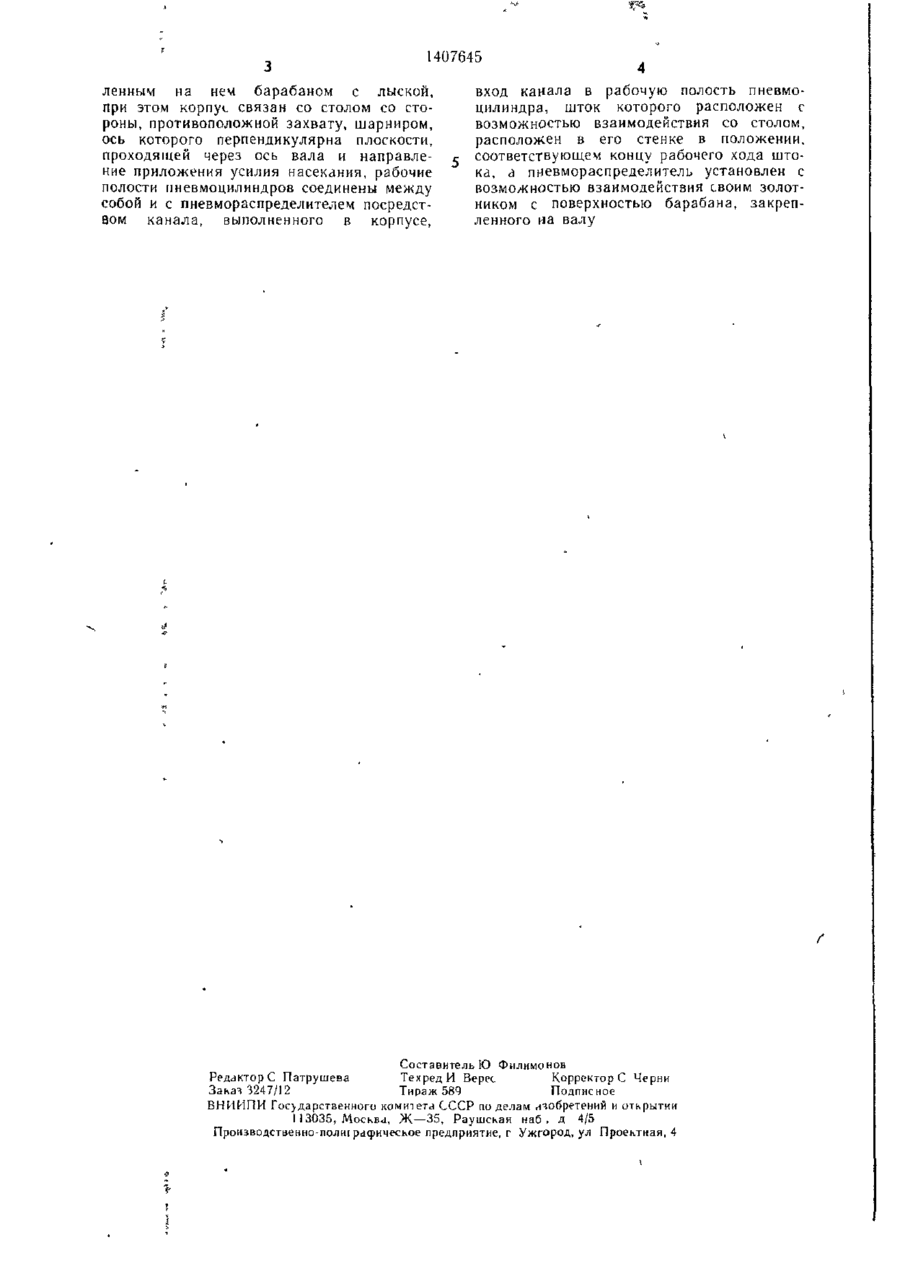

Изобретение относится к вспомогатель ному оборудованию, используемому в процес сах обработки металлов давлением, а именно к кантователям загот овок, и может быть использовано, в частности, в инструментальной промышленности дія насекания напильников Цель — повышение произ водительносги кантователя заготовок и улуч шение условии его обслуживания за счет обеспечения последова гельно^о действия кантователя и металлообрабатывающего оборудования После насекания первой или очередной стороны заготовки 16 во время возврата стола 2 подавтомата в канал 15 корпуса I подается сжатый воздух Шток цилиндра 8, выдвигаясь, поворачивает корпус вокруг шарнира 3, поднимая загогов ку над подкладкой !7 В конце хода поршень цилиндра 8 открывает вход в канал 14, воздух поступает в цилиндр 9, и его шгок через зубчатую рейку 11, шестерню 12 и хреновый механизм 7 поворачивает вал 4, барабан 6, снабженный лыской, и патрон 5 с заготовкой на нужный угол Ролик пиевмораспределителя 13 переходит с лыски барабана 6 на его цилиндрическую часть, нажимается ею, и воздух из канала 14 через распределитель поступает в систему управления в качестве сні нала па пуск полуавтомата Затем подача воздуха в канал 15 прекращается Пружины цилиндров 8 и 9 воз вращают части кантователя в исходное по ложение Фиксатор 10 препятствует враще нию вала 4 После обработки последней стороны заготовки ролик пневмораспредели теля 13 вновь оказывается \id лыске ба рабана 6 и распределитель не пропускает сигнал на пуск полуавтомата I ил Ш OS ел РПФ -К 1 1407645 Изобретение относится к вспомогательному оборудованию, используемому з процессах обработки металлов давлением, а именно к кантователям заготовок, и может быть использовано, в частности, в инструментальной промышленности для насекания напильников. Цель изобретения — повышение производительности и улучшение условий обслуживания за счет обеспечения последовательного действия кантователя и металлообрабатывающего оборудования. На чертеже изображен кантователь заготовок, общий вид в разрезе. Кантователь, предназначенный, например для трехгранных напильников, содержит корпус I, соединенный со столом 2 станка посредством шарнира З В корпусе 1 установлен вал 4 с закрепленными на нем патроном 5, барабаном б и храповым механизмом 7 В корпусе 1 встроены два пневмоцилиндра 8 и 9 и фиксатор 10. Шток цилиндра 8 опирается на поверхность стола 2. Шток цилиндра 9 связан с валом 4 кинематической цепью, включающей зубчатую рейку 11, реечную шестерню 12 и храповый механизм 7. На корпусе 1 расположен пневмораспределитель 13. Рабочие полости цилиндров 8 и 9 и линия (1) «Питание» распределителя 13 соединены каналом 14 Позиции линий (\), (2) и (3) соответствуют принятым в обозначениях пнсвмоаппаратуры нумерации и наименованиям линий: «Питание», «К потреби гелю» и «Выход в атмосферу». В корпусе 1 имеется также канал 15 для подачи через него воздуха под давлением. Барабан 6 снабжен тремя гнездами для фиксатора 10, равнорасположенными по окружности, и лыской. Предусмотрена возможность контакта с поверхностью барабаня ролика распределителя 13 Угловое поюжение лыски относительно гнезд обеспе чивает контакт ролика распределителя с лыской в одном из трех фиксированных положений барабана. Шестигранный хвостовик заготовки 16 трехгранного напильника помещен в шестигранном отверстии патрона 5, а рабочая часть заготовки помещена в паз подкладки 17 стола станка. 1Q *$ 20 25 ЗО 35 механизма в канал 1о корпуса 1 кантователя подается воздух под давлением. Шток цилиндра 8 выдвигается из корпуса 1 и поворачивает его вокруг шарнира 3; тем самым, приподнимая заготовку 16 над подкладкой 17. В конце хода поршень цилиндра 8 открывает входное отверстие канала 14, по которому воздух попадает в рабочую полость цилиндра 9, шток которого через кинематическую цепь 11, 12, 7 поворачивает вал 4 с барабаном 6 и заготовкой 16 на 1/3 оборота. Ролик пневмораспределителя 13 сходит с лыски барабана б и вступает в контакт с его цилиндрической частью, нажимается ею, и воздух, поступивший из канала 14 в распределитель через отверстие (1) «Питание», поступает через отверст ие (2) «К потребителю» в систему управления станком в качестве сигнала на автоматический пуск станка для насечки второй стороны заготовки. За это же время стол и другие части станка займут исходное положение, после чего прекращается подача воздуха в канал 15 Пружины цилиндров 8 и 9 возвращают части кантователя в исходные положения. Возвратному вращению вала 4 препятствует фиксатор 10, поэтому происходит только взвод храпового механизма 7. После насекания второй стороны цикл работы кантователя повторяется и станок автоматически включается для нанесения третьей стороны. При третьем возврате ролик распределителя 13 вновь окажется в контакте с лыской барабана б, линия (2) «К потребителю» закрывается, сигнал на пуск станка отсутствует, и части станка останавливаются в исходном положении Оператор заменяет заготовку в патроне кантователя и вновь пускает станок Формула изобретения 40 Перед насеканием новой заготовки стол д5 занимает заднее исходное положение. Вал 4 занимает такое фиксированное положение, что ролик распределителя 13 контактирует с лыской барабана 6, т. е. не нажат Оператор вводит хвостовик заіотовки в от верстие патрона 5 и пускает станок. Стол 50 начинает совершать движение рабочей подачи, ударный механизм опускается и фик сирует пресс-лапкой заготовку на под кладке; молоток с зубилом производит насечку первой грани заготовки (ударный механизм, пресс-лапка, молоток и зубило 55 не показаны). В конце рабочего хода ударный механизм поднимается, освобождая заготовку В конце подъема ударного Кантователь заготовок преимущественно к насекальному полуавтомату для изготовления напильников, содержащий вал, несущий захват заготовок и установленный с возможностью вращения в корпусе, расположенном на столе, механизм вращения вала, включающий зубчато-реечную передачу, и фиксатор угловых положений вала, оіличающийся тем, что, с целью повышения производительности и улучшения условий обслуживания, он снабжен смонтированным на корпусе двухпозиционным трехлинейным пневмораспределителем, связанным с системой управления насекального полуавтомата, расположенным в корпусе пневмоцилиндром, шток которого установлен с возможностью взаимодействия со столом, механизм вращения вала снабжен храповиком, установленным на валу, и индивидуальным пневмоцилиндром одностороннего действия с пружинным возвратом, шток которого связан с рейкой зубчато-реечной передачи, а вал снабжен жестко закреп 1407645 ленным на нем барабаном с лыской, при этом корпус связан со столом со стороны, противоположной захвату, шарниром, ось которого перпендикулярна плоскости, проходящей через ось вала и направление приложения усилия насекания, рабочие полости иневмоцилиндров соединены между собой и с пневмораспределителем посредством канала, выполненного в корпусе, вход канала в рабочую полость пневмоцилиндрэ, шток которого расположен с возможностью взаимодействия со столом, расположен в его стенке в положении, соответствующем концу рабочего хода штока, а пневмораспределитель установлен с возможностью взаимодействия своим золотником с поверхностью барабана, закрепленного на валу Составитель Ю Филимонов Редакторе Патрушева Техред И Верес Корректоре Черни Заказ 3247/12 Тираж 589 Подписное ВНИИПИ Гос>дарственного комитета СССР по делам изобретений и открытии 1 J 3035, Москва, Ж—35, Раушская наб . Д 4/5 Производственно-полш рафическое предприятие, г Ужгород, ул Проектная, 4
