Зуб ковша екскаватора

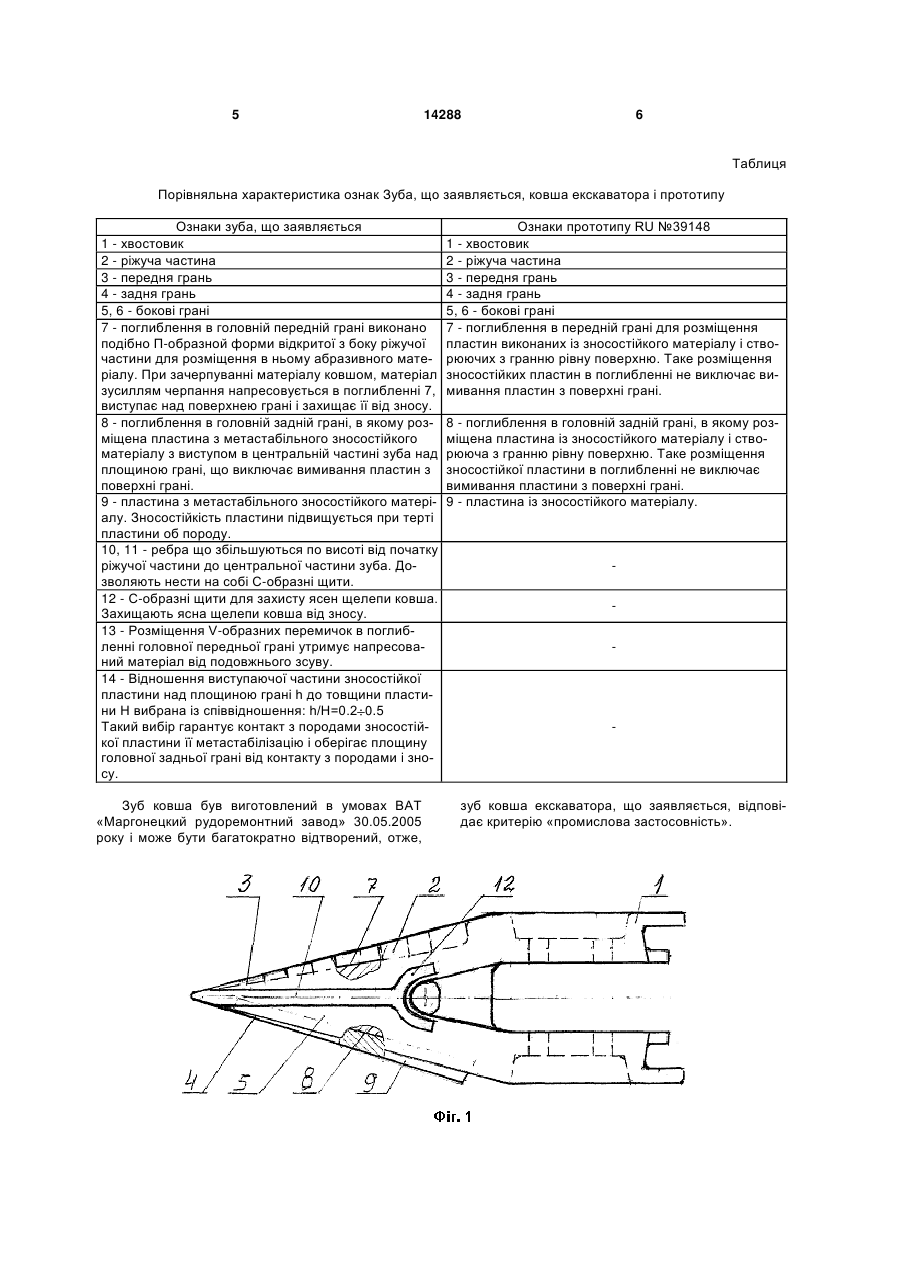

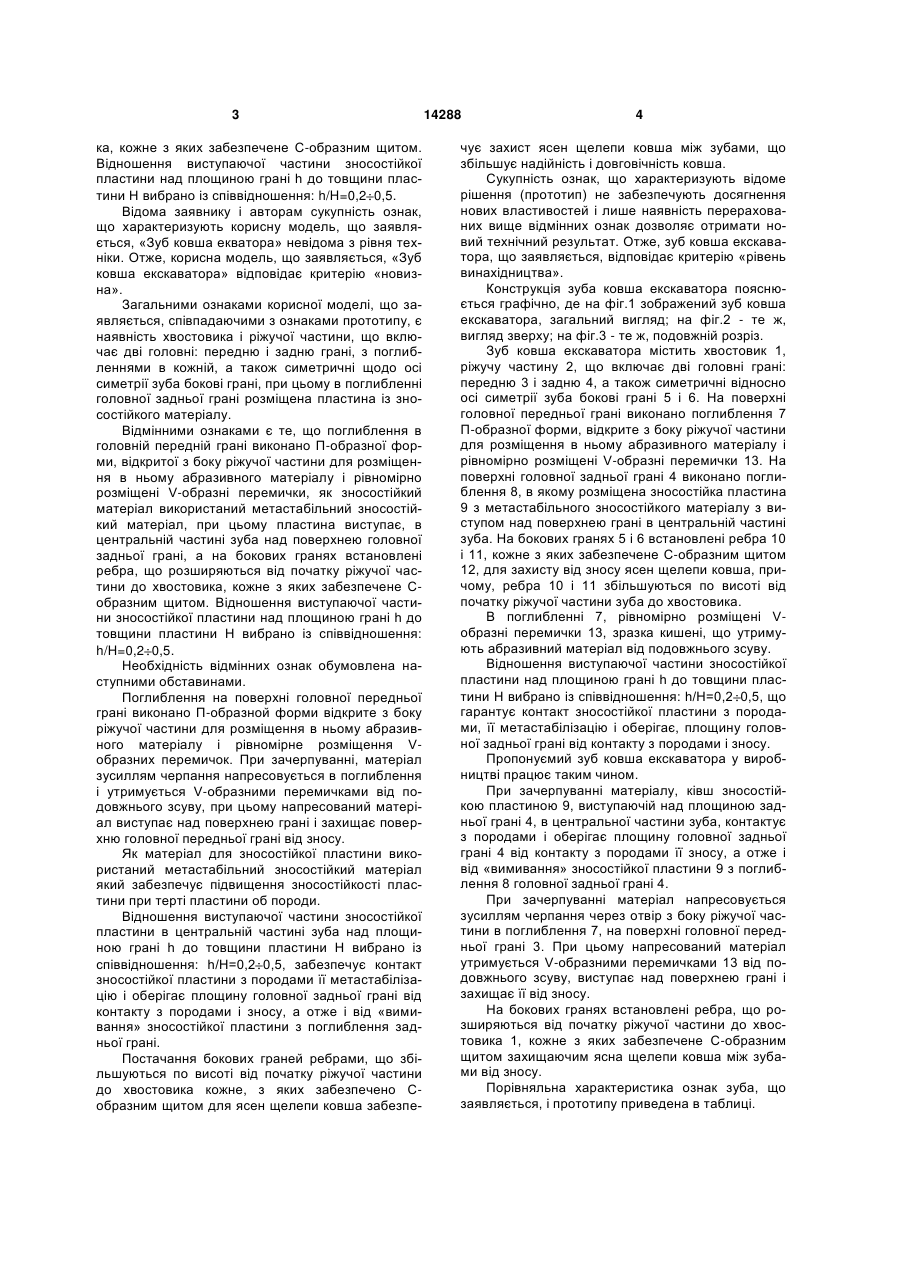

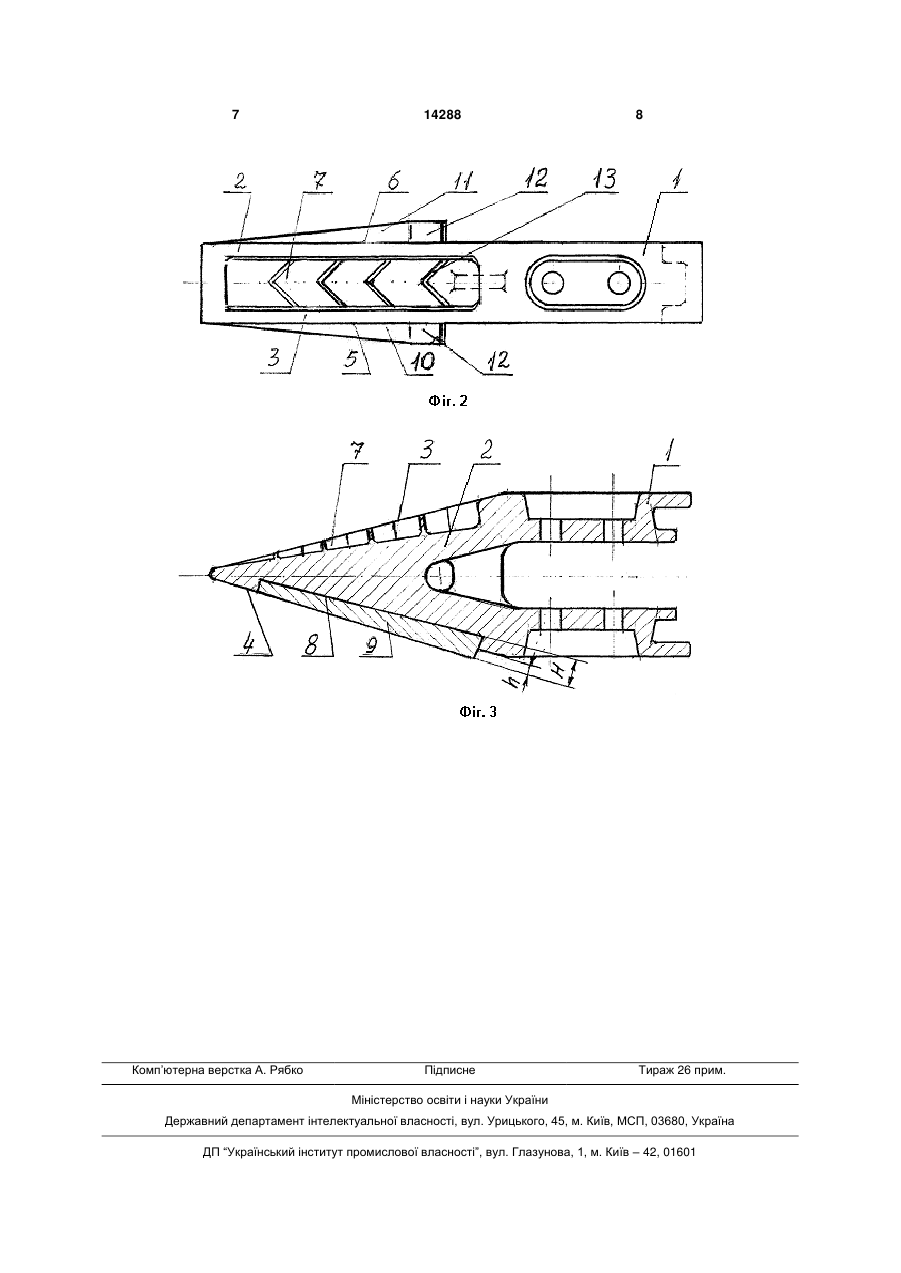

1. Зуб ковша екскаватора, що містить хвостовик і різальну частину, що містить дві головні передню і задню грані з поглибленнями в кожній, а також симетричні щодо осі симетрії зуба бокові грані, причому в поглибленні головної задньої грані розміщена пластина зі зносостійкого матеріалу, який відрізняється тим, що поглиблення головної 3 ка, кожне з яких забезпечене С-образним щитом. Відношення виступаючої частини зносостійкої пластини над площиною грані h до товщини пластини Н вибрано із співвідношення: h/H=0,2 0,5. Відома заявнику і авторам сукупність ознак, що характеризують корисну модель, що заявляється, «Зуб ковша екватора» невідома з рівня техніки. Отже, корисна модель, що заявляється, «Зуб ковша екскаватора» відповідає критерію «новизна». Загальними ознаками корисної моделі, що заявляється, співпадаючими з ознаками прототипу, є наявність хвостовика і ріжучої частини, що включає дві головні: передню і задню грані, з поглибленнями в кожній, а також симетричні щодо осі симетрії зуба бокові грані, при цьому в поглибленні головної задньої грані розміщена пластина із зносостійкого матеріалу. Відмінними ознаками є те, що поглиблення в головній передній грані виконано П-образної форми, відкритої з боку ріжучої частини для розміщення в ньому абразивного матеріалу і рівномірно розміщені V-образні перемички, як зносостійкий матеріал використаний метастабільний зносостійкий матеріал, при цьому пластина виступає, в центральній частині зуба над поверхнею головної задньої грані, а на бокових гранях встановлені ребра, що розширяються від початку ріжучої частини до хвостовика, кожне з яких забезпечене Собразним щитом. Відношення виступаючої частини зносостійкої пластини над площиною грані h до товщини пластини Н вибрано із співвідношення: h/H=0,2 0,5. Необхідність відмінних ознак обумовлена наступними обставинами. Поглиблення на поверхні головної передньої грані виконано П-образной форми відкрите з боку ріжучої частини для розміщення в ньому абразивного матеріалу і рівномірне розміщення Vобразних перемичок. При зачерпуванні, матеріал зусиллям черпання напресовується в поглиблення і утримується V-образними перемичками від подовжнього зсуву, при цьому напресований матеріал виступає над поверхнею грані і захищає поверхню головної передньої грані від зносу. Як матеріал для зносостійкої пластини використаний метастабільний зносостійкий матеріал який забезпечує підвищення зносостійкості пластини при терті пластини об породи. Відношення виступаючої частини зносостійкої пластини в центральній частині зуба над площиною грані h до товщини пластини Н вибрано із співвідношення: h/H=0,2 0,5, забезпечує контакт зносостійкої пластини з породами її метастабілізацію і оберігає площину головної задньої грані від контакту з породами і зносу, а отже і від «вимивання» зносостійкої пластини з поглиблення задньої грані. Постачання бокових граней ребрами, що збільшуються по висоті від початку ріжучої частини до хвостовика кожне, з яких забезпечено Собразним щитом для ясен щелепи ковша забезпе 14288 4 чує захист ясен щелепи ковша між зубами, що збільшує надійність і довговічність ковша. Сукупність ознак, що характеризують відоме рішення (прототип) не забезпечують досягнення нових властивостей і лише наявність перерахованих вище відмінних ознак дозволяє отримати новий технічний результат. Отже, зуб ковша екскаватора, що заявляється, відповідає критерію «рівень винахідництва». Конструкція зуба ковша екскаватора пояснюється графічно, де на фіг.1 зображений зуб ковша екскаватора, загальний вигляд; на фіг.2 - те ж, вигляд зверху; на фіг.3 - те ж, подовжній розріз. Зуб ковша екскаватора містить хвостовик 1, ріжучу частину 2, що включає дві головні грані: передню 3 і задню 4, а також симетричні відносно осі симетрії зуба бокові грані 5 і 6. На поверхні головної передньої грані виконано поглиблення 7 П-образної форми, відкрите з боку ріжучої частини для розміщення в ньому абразивного матеріалу і рівномірно розміщені V-образні перемички 13. На поверхні головної задньої грані 4 виконано поглиблення 8, в якому розміщена зносостійка пластина 9 з метастабільного зносостійкого матеріалу з виступом над поверхнею грані в центральній частині зуба. На бокових гранях 5 і 6 встановлені ребра 10 і 11, кожне з яких забезпечене С-образним щитом 12, для захисту від зносу ясен щелепи ковша, причому, ребра 10 і 11 збільшуються по висоті від початку ріжучої частини зуба до хвостовика. В поглибленні 7, рівномірно розміщені Vобразні перемички 13, зразкакишені, що утримують абразивний матеріал від подовжнього зсуву. Відношення виступаючої частини зносостійкої пластини над площиною грані h до товщини пластини Н вибрано із співвідношення: h/H=0,2 0,5, що гарантує контакт зносостійкої пластини з породами, її метастабілізацію і оберігає, площину головної задньої грані від контакту з породами і зносу. Пропонуємий зуб ковша екскаватора у виробництві працює таким чином. При зачерпуванні матеріалу, ківш зносостійкою пластиною 9, виступаючій над площиною задньої грані 4, в центральної частини зуба, контактує з породами і оберігає площину головної задньої грані 4 від контакту з породами її зносу, а отже і від «вимивання» зносостійкої пластини 9 з поглиблення 8 головної задньої грані 4. При зачерпуванні матеріал напресовується зусиллям черпання через отвір з боку ріжучої частини в поглиблення 7, на поверхні головної передньої грані 3. При цьому напресований матеріал утримується V-образними перемичками 13 від подовжнього зсуву, виступає над поверхнею грані і захищає її від зносу. На бокових гранях встановлені ребра, що розширяються від початку ріжучої частини до хвостовика 1, кожне з яких забезпечене С-образним щитом захищаючим ясна щелепи ковша між зубами від зносу. Порівняльна характеристика ознак зуба, що заявляється, і прототипу приведена в таблиці. 5 14288 6 Таблиця Порівняльна характеристика ознак Зуба, що заявляється, ковша екскаватора і прототипу Ознаки зуба, що заявляється 1 - хвостовик 2 - ріжуча частина 3 - передня грань 4 - задня грань 5, 6 - бокові грані 7 - поглиблення в головній передній грані виконано подібно П-образной форми відкритої з боку ріжучої частини для розміщення в ньому абразивного матеріалу. При зачерпуванні матеріалу ковшом, матеріал зусиллям черпання напресовується в поглибленні 7, виступає над поверхнею грані і захищає її від зносу. 8 - поглиблення в головній задній грані, в якому розміщена пластина з метастабільного зносостійкого матеріалу з виступом в центральній частині зуба над площиною грані, що виключає вимивання пластин з поверхні грані. 9 - пластина з метастабільного зносостійкого матеріалу. Зносостійкість пластини підвищується при терті пластини об породу. 10, 11 - ребра що збільшуються по висоті від початку ріжучої частини до центральної частини зуба. Дозволяють нести на собі С-образні щити. 12 - С-образні щити для захисту ясен щелепи ковша. Захищають ясна щелепи ковша від зносу. 13 - Розміщення V-образних перемичок в поглибленні головної передньої грані утримує напресований матеріал від подовжнього зсуву. 14 - Відношення виступаючої частини зносостійкої пластини над площиною грані h до товщини пластини Н вибрана із співвідношення: h/H=0.2 0.5 Такий вибір гарантує контакт з породами зносостійкої пластини її метастабілізацію і оберігає площину головної задньої грані від контакту з породами і зносу. Зуб ковша був виготовлений в умовах ВАТ «Маргонецкий рудоремонтний завод» 30.05.2005 року і може бути багатократно відтворений, отже, Ознаки прототипу RU №39148 1 - хвостовик 2 - ріжуча частина 3 - передня грань 4 - задня грань 5, 6 - бокові грані 7 - поглиблення в передній грані для розміщення пластин виконаних із зносостійкого матеріалу і створюючих з гранню рівну поверхню. Таке розміщення зносостійких пластин в поглибленні не виключає вимивання пластин з поверхні грані. 8 - поглиблення в головній задній грані, в якому розміщена пластина із зносостійкого матеріалу і створююча з гранню рівну поверхню. Таке розміщення зносостійкої пластини в поглибленні не виключає вимивання пластини з поверхні грані. 9 - пластина із зносостійкого матеріалу. зуб ковша екскаватора, що заявляється, відповідає критерію «промислова застосовність». 7 Комп’ютерна верстка А. Рябко 14288 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
