Штамп для рубки профільного і листового прокату

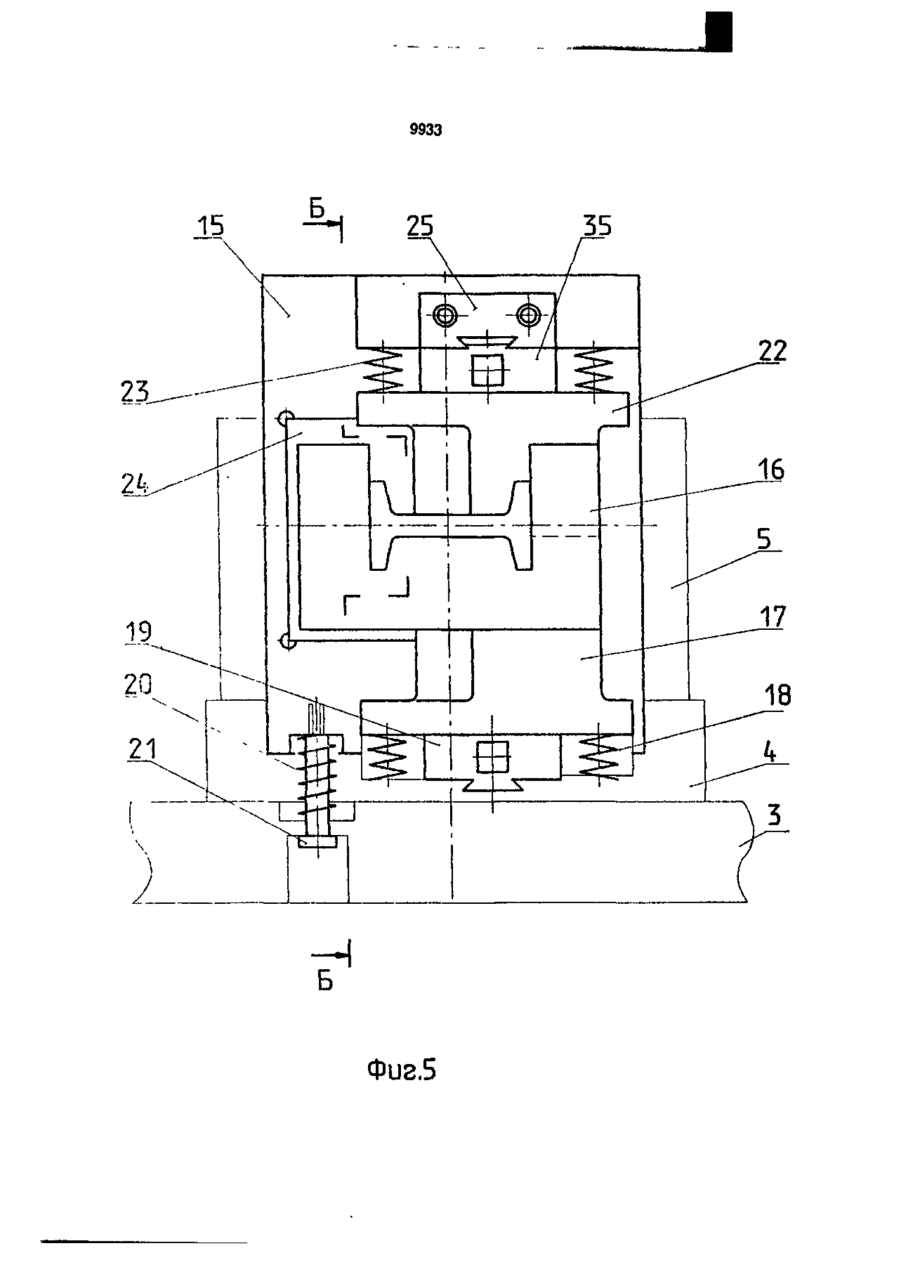

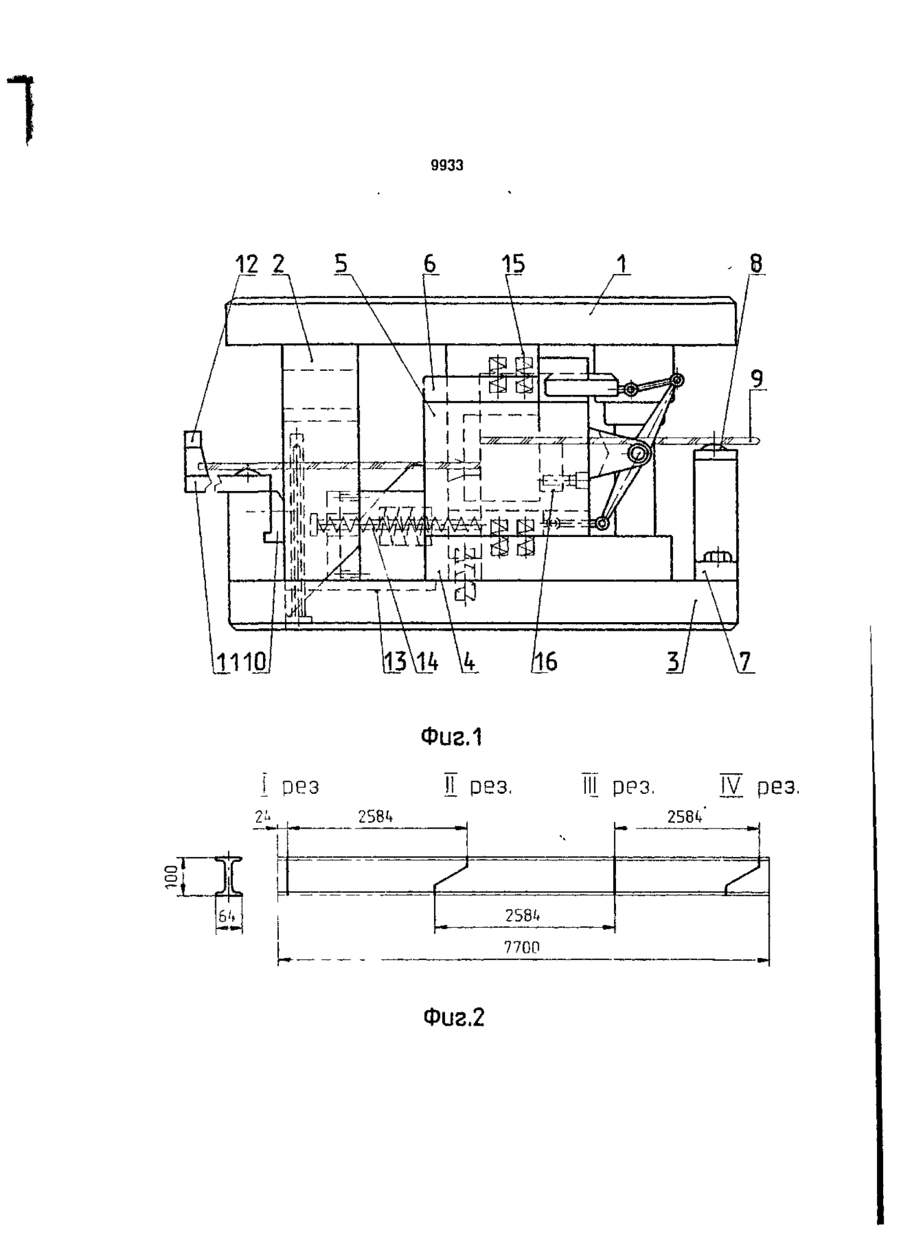

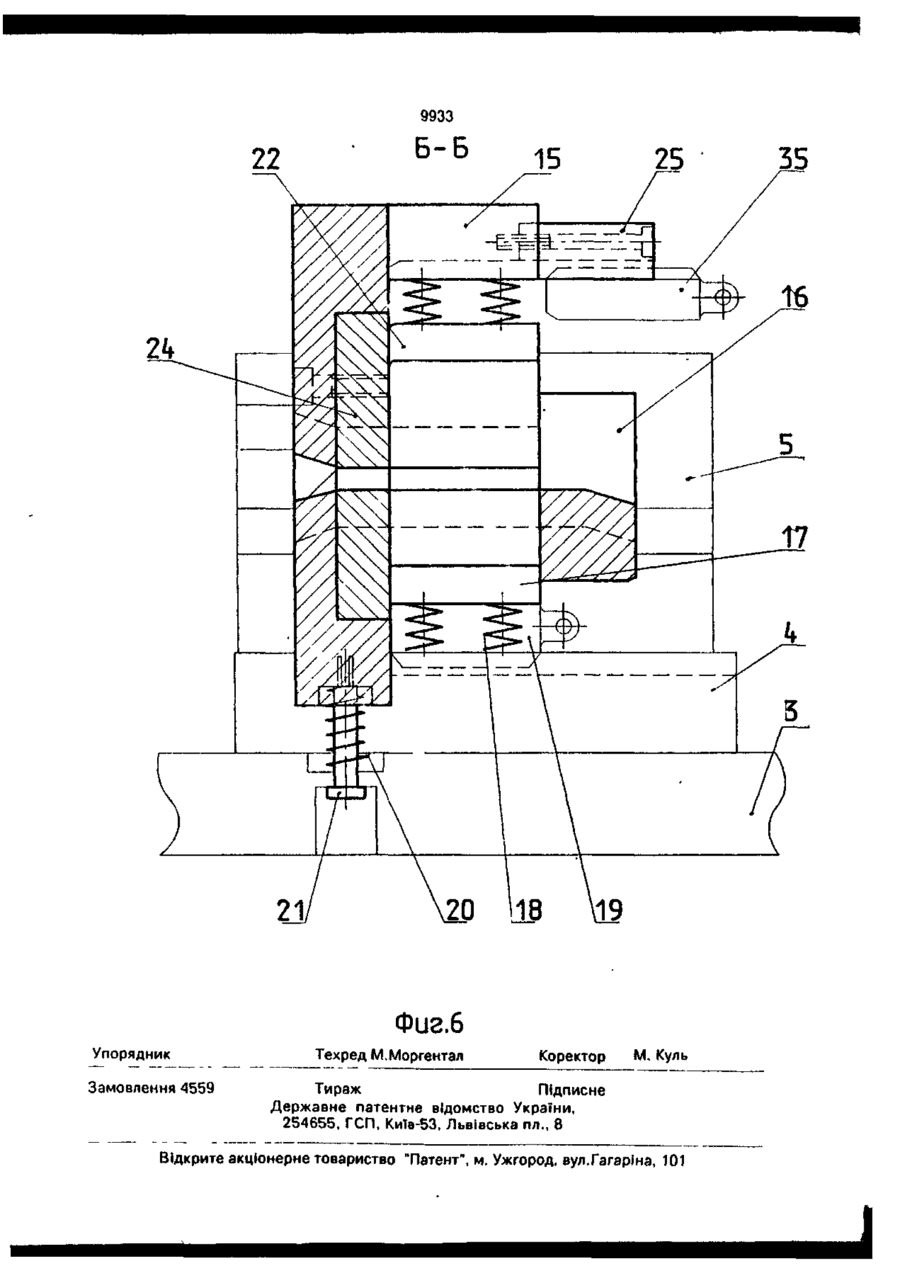

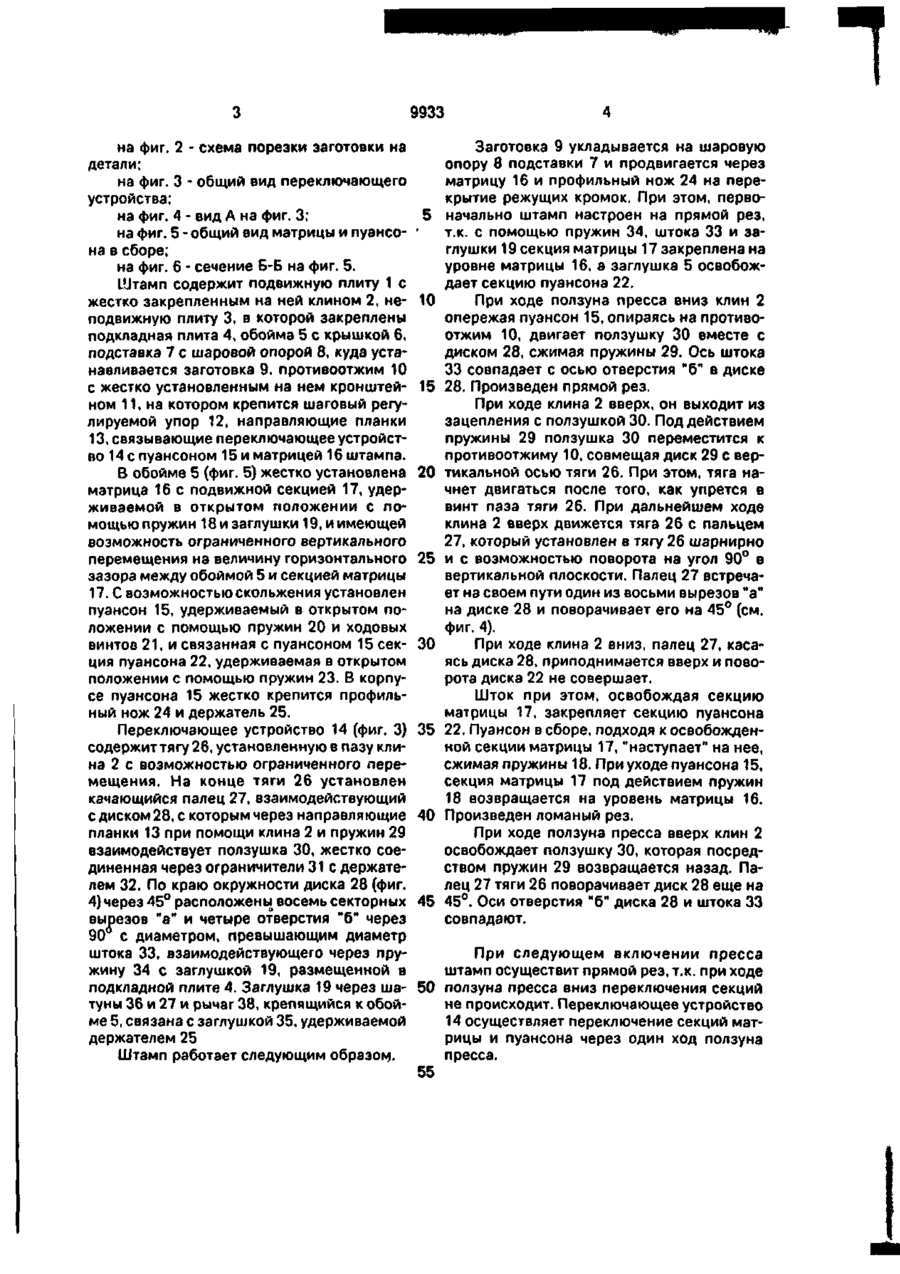

Штамп для рубки профильного и листового проката, содержащий подвижную и не подвижную плиты, матрицу с подвижной секцией, пуансон с подвижной секцией и механизм переключения с ползушкой, о тл и ч а ю щ и й с я тем, что он снабжен установленной на неподвижной плите обоймой, при этом секция матрицы и пуансона подпружинена и установлена в обойме с возможностью поступательного перемещения в вертикальной плоскости на величину, равную зазору между обоймой и секцией матрицы - пуансоном и секцией пуансона, а заглушки установлены с возможностью поочередного перекрытия зазоров подвижной секцией матрицы и пуансона. Изобретение относится к механическому оборудованию кузнечно-штамповочного производства и может быть использовано для рубки профильного и листового проката, выполняя поочередно резы различного профиля. Известен универсальный штамп для вырубки пазов, содержащий подвижную и неподвижную плиты, матрицу с подвижной секцией, пуансон с подвижной секцией и механизм переключения с ползушкой [1]. Недостатком известного штампа является то, что для каждого типоразмера паза необходимо иметь соответствующие секции пуансонов и матриц, значительное время на перекомплектовку на необходимый типоразмер паза. Сложно выдержать соосность пуансона и матрицы с учетом их вращения вокруг оси. Целью изобретения является расширение технологических возможностей за счет получения реза различного профиля в одном штампе без переналадки. Указанная цель достигается тем, что штамп, содержащий подвижную и неподвижную плиты, матрицу с подвижной секцией, пуансон с подвижной секцией и механизм переключения с ползушкой, снабжен установленной на неподвижной плите обоймой, при этом секция матрицы и пуансона подпружинены и установлены в обойме с возможностью поступательного перемещения в вертикальной плоскости на величину, равную зазору между обоймой и секцией матрицы - пуансоном и секцией пуансона, а заглушки установлены с возможностью поочередного перекрытия зазоров подвижной секции матрицы и пуансона. Изобретение поясняется чертежами, где: на фиг. 1 изображен общий вид штампа, разрубного; (20)94321575,26.03.93 (21)4858547/SU (22) 08.08.90 (46)30.09.96. Бюл. № З (56) Авторское свидетельство СССР № 1442295, кл. В 21 D 28/14, 1991. (71) Крюківський вагонобудівний завод (72) Голубничий Іван Єгорович (73) Крюківський вагонобудівний завод Кременчуцького виробничого об'єднання вагонобудування (UA) о со со О 9933 на фиг. 2 - схема порезки заготовки на детали; на фиг. 3 - общий вид переключающего устройства; 5 на фиг. 4 - вид А на фиг. 3; на фиг. 5 - общий вид матрицы и пуансона в сборе; на фиг. 6 - сечение Б-Б на фиг. 5. Штамп содержит подвижную плиту 1 с жестко закрепленным на ней клином 2, не- 10 подвижную плиту 3, в которой закреплены подкладная плита 4, обойма 5 с крышкой 6, подставка 7 с шаровой опорой 8, куда устанавливается заготовка 9, противоотжим 10 с жестко установленным на нем кронштей- 15 ном 11, на котором крепится шаговый регулируемой упор 12, направляющие планки 13, связывающие переключающее устройство 14 с пуансоном 15 и матрицей 16 штампа. В обойме 5 (фиг. 5) жестко установлена 20 матрица 16 с подвижной секцией 17, удерживаемой в открытом положении с помощью пружин 18 и заглушки 19, и имеющей возможность ограниченного вертикального перемещения на величину горизонтального 25 зазора между обоймой 5 и секцией матрицы 17. С возможностью скольжения установлен пуансон 15, удерживаемый в открытом положении с помощью пружин 20 и ходовых винтов 21, и связанная с пуансоном 15 сек- 30 ция пуансона 22, удерживаемая в открытом положении с помощью пружин 23. В корпусе пуансона 15 жестко крепится профильный нож 24 и держатель 25. Переключающее устройство 14 (фиг. 3) 35 содержит тягу 26, установленную в пазу клина 2 с возможностью ограниченного перемещения. На конце тяги 26 установлен качающийся палец 27, взаимодействующий с диском 28, с которым через направляющие 40 планки 13 при помощи клина 2 и пружин 29 взаимодействует ползушка 30, жестко соединенная через ограничители 31 с держателем 32. По краю окружности диска 28 (фиг. 4) через 45° расположены восемь секторных 45 вырезов и а н и четыре отверстия "б" через 90 с диаметром, превышающим диаметр штока 33, взаимодействующего через пружину 34 с заглушкой 19, размещенной в подкладной плите 4. Заглушка 19 через ша- 50 туны 36 и 27 и рычаг 38, крепящийся к обойме 5, связана с заглушкой 35, удерживаемой держателем 25 Штамп работает следующим образом. 55 Заготовка 9 укладывается на шаровую опору 8 подставки 7 и продвигается через матрицу 16 и профильный нож 24 на перекрытие режущих кромок. При этом, первоначально штамп настроен на прямой рез, т.к. с помощью пружин 34, штока 33 и заглушки 19 секция матрицы 17 закреплена на уровне матрицы 16, а заглушка 5 освобождает секцию пуансона 22. При ходе ползуна пресса вниз клин 2 опережая пуансон 15, опираясь на противоотжим 10, двигает ползушку 30 вместе с диском 28, сжимая пружины 29. Ось штока 33 совпадает с осью отверстия "б" в диске 28. Произведен прямой рез. При ходе клина 2 вверх, он выходит из зацепления с ползушкой 30. Под действием пружины 29 ползушка 30 переместится к противоотжиму 10, совмещая диск 29 с вертикальной осью тяги 26. При этом, тяга начнет двигаться после того, как упрется в винт паза тяги 26. При дальнейшем ходе клина 2 вверх движется тяга 26 с пальцем 27, который установлен в тягу 26 шарнирно и с возможностью поворота на угол 90° в вертикальной плоскости. Палец 27 встречает на своем пути один из восьми вырезов "а" на диске 28 и поворачивает его на 45° (см. фиг. 4). При ходе клина 2 вниз, палец 27, касаясь диска 28, приподнимается вверх и поворота диска 22 не совершает. Шток при этом, освобождая секцию матрицы 17, закрепляет секцию пуансона 22. Пуансон в сборе, подходя к освобожденной секции матрицы 17, "наступает" на нее, сжимая пружины 18. При уходе пуансона 15, секция матрицы 17 под действием пружин 18 возвращается на уровень матрицы 16. Произведен ломаный рез. При ходе ползуна пресса вверх клин 2 освобождает ползушку 30, которая посредством пружин 29 возвращается назад. Палец 27 тяги 26 поворачивает диск 28 еще на 45°. Оси отверстия "б" диска 28 и штока 33 совпадают. При следующем включении пресса штамп осуществит прямой рез, т.к. при ходе ползуна пресса вниз переключения секций не происходит. Переключающее устройство 14 осуществляет переключение секций матрицы и пуансона через один ход ползуна пресса. 9933 12 2 ФУ2.1 і рез, 2» 258^ рез. |\/ рез, 2584' О О 258^ 6't 7700 Фиг.2 8£ ЄЄ66 угпф СЄ66 9933 Б Фиг.5 22 Фиг.6 Упорядник Замовлення 4559 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
