Штамп для пробивання отворів в трубах

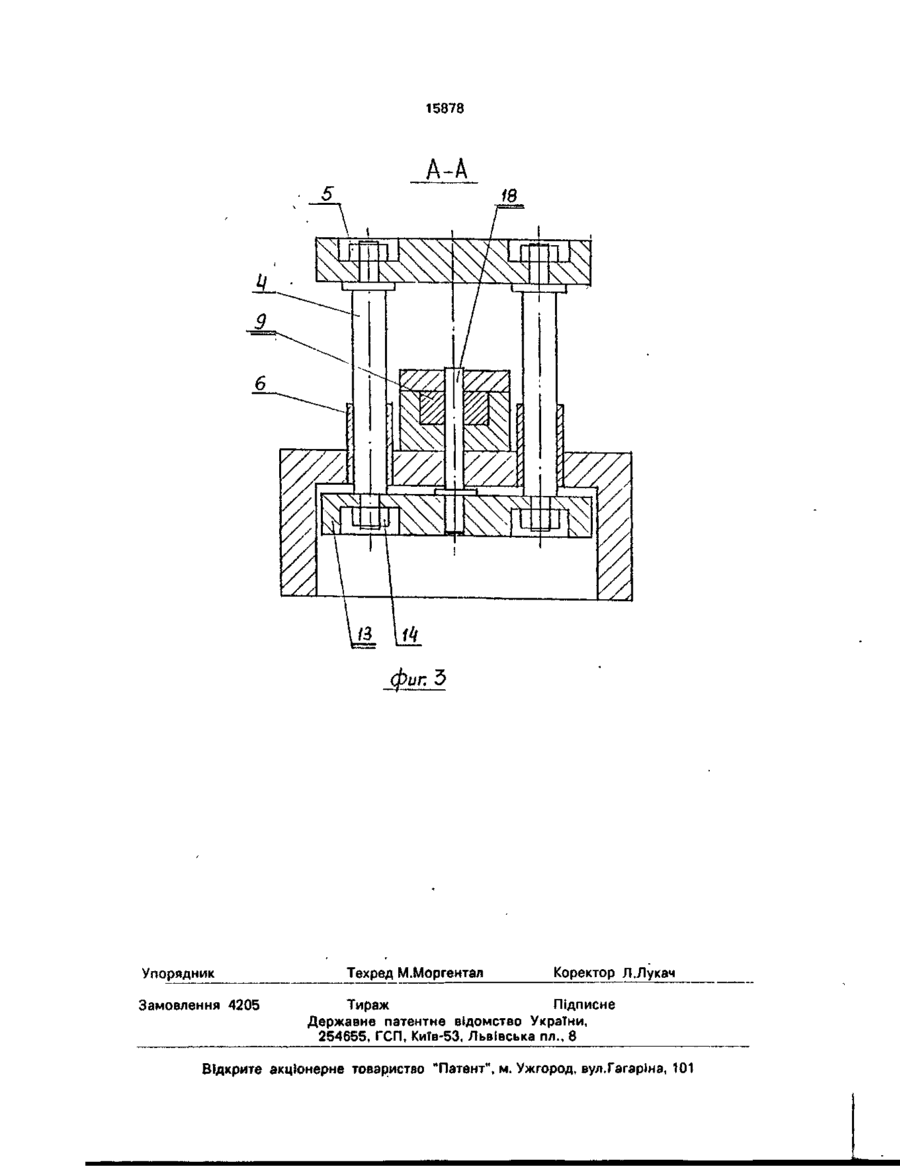

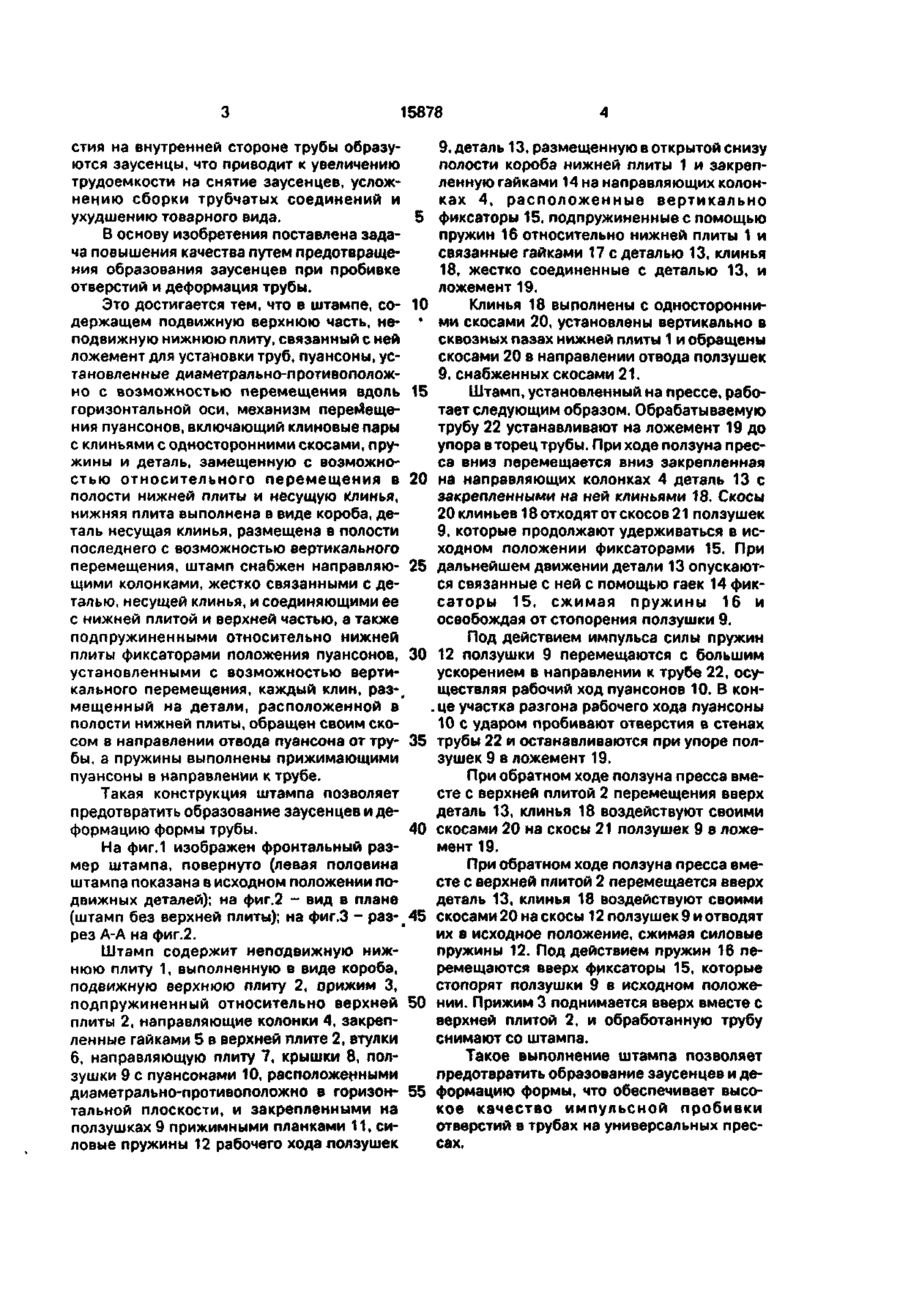

Штамп для пробивки отверстий в трубах, содержащий подвижную верхнюю часть, неподвижную нижнюю плиту, связанный с ней ложемент для установки труб, пуансоны, установленные диаметрально противоположно с возможностью перемещения вдоль горизонтальной оси, механизм их перемещения, включающий клиновые пары с клиньями с односторонними скосами, пружины и деталь, размещенную с возмож ностью относительного перемещения в полости нижней плиты и несущую клинья, о тл и ч а ю щ и й с я тем, что нижняя плита выполнена в виде короба, деталь, несущая клинья, размещена в полости последнего с возможностью вертикального перемещения, штамп снабжен направляющими колонками, жестко связанными с деталью, несущей клинья, и соединяющими ее с нижней плитой и верхней частью, а также подпружиненными относительно нижней плиты фиксаторами положения пуансонов, установленными с возможностью вертикального перемещения, каждый клин, размещенный на детали, расположенной в полости нижней плиты, обращен своим скосом в направлении, противоположном перемещаемому им пуансону, пружины выполнены прижимающими пуансоны в направлении к трубе. С > ел Изобретение относится к технологической оснастке для холодной штамповки и может быть использовано в машиностроении для пробивки в трубах сквозных отверстий, например, трубчатых деталях детских колясок. Известен штамп для пробивки отверстий в трубах, который содержит подвижную верхнюю часть, неподвижную нижнюю плиту, ложемент для установки труб, связанный с нижней плитой, пуансоны, установленные диаметрально противоположно с возможностью, перемещения вдоль горизонтальной оси, механизм перемещения пуансонов, включающий клиновые пары с клиньями с односторонними скосами, пру жины и несущие клинья деталь, размещенную с возможностью относительного перемещения в полости нижней плиты [2]. Трубчатая заготовка устанавливается на ложемент. При перемещении верхней части с помощью клинового механизма перемещаются пуансоны, которые пробивают отверстия в стенке трубы. Основной недостаток известного штампа - невозможность обеспечить высокое качество пробивки отверстий в тонкостенных трубах, потому что пуансоны перемещаемые механизмом перемещения с незначительной рабочей скоростью, при пробивке отверстия пробивают и сминают стенку тонкостенной трубы в зоне вокруг отверстия, а по периметру отвер 00 00 о 15878 стия на внутренней стороне трубы образу9, деталь 13, размещенную в открытой снизу ются заусенцы, что приводит к увеличению полости короба нижней плиты 1 и закрептрудоемкости на снятие заусенцев, усложленную гайками 14 на направляющих колоннению сборки трубчатых соединений и ках 4, расположенные вертикально ухудшению товарного вида. 5 фиксаторы 15, подпружиненные с помощью В основу изобретения поставлена задапружин 16 относительно нижней плиты 1 и ча повышения качества путем предотвращесвязанные гайками 17 с деталью 13, клинья ния образования заусенцев при пробивке 18, жестко соединенные с деталью 13, и отверстий и деформация трубы. ложемент 19. Это достигается тем, что в штампе, со- 10 Клинья 18 выполнены с одностороннидержащем подвижную верхнюю часть, не- * ми скосами 20, установлены вертикально в подвижную нижнюю плиту, связанный с ней сквозных пазах нижней плиты 1 и обращены ложемент для установки труб, пуансоны, усскосами 20 в направлении отвода ползушек тановленные диаметрально-противополож9, снабженных скосами 21. но с возможностью перемещения вдоль 15 Штамп, установленный на прессе, рабогоризонтальной оси, механизм перемещетает следующим образом. Обрабатываемую ния пуансонов, включающий клиновые пары трубу 22 устанавливают на ложемент 19 до с клиньями с односторонними скосами, пруупора в торец трубы. При ходе ползуна пресжины и деталь, замещенную с возможноса вниз перемещается вниз закрепленная стью относительного перемещения в 20 на направляющих колонках 4 деталь 13 с полости нижней плиты и несущую клинья, закрепленными на ней клиньями 18. Скосы нижняя плита выполнена в виде короба, де20 клиньев 18 отходят от скосов 21 ползушек таль несущая клинья, размещена в полости 9, которые продолжают удерживаться в испоследнего с возможностью вертикального ходном положении фиксаторами 15. При перемещения, штамп снабжен направляю- 25 дальнейшем движении детали 13 опускаютщими колонками, жестко связанными с деся связанные с ней с помощью гаек 14 фикталью, несущей клинья, и соединяющими ее саторы 15, сжимая пружины 16 и с нижней плитой и верхней частью, а также освобождая от стопорения ползушки 9. подпружиненными относительно нижней Под действием импульса силы пружин плиты фиксаторами положения пуансонов, 30 12 ползушки 9 перемещаются с большим установленными с возможностью вертиускорением в направлении к трубе 22, осукального перемещения, каждый клин, раз-# ществляя рабочий ход пуансонов 10. В конмещенный на детали, расположенной в . це участка разгона рабочего хода пуансоны полости нижней плиты, обращен своим ско10 с ударом пробивают отверстия в стенах сом в направлении отвода пуансона от тру- 35 трубы 22 и останавливаются при упоре полбы, а пружины выполнены прижимающими зушек 9 в ложемент 19. пуансоны в направлении к трубе. При обратном ходе ползуна пресса вместе с верхней плитой 2 перемещения вверх Такая конструкция штампа позволяет деталь 13, клинья 18 воздействуют своими предотвратить образование заусенцев и деформацию формы трубы. 40 скосами 20 на скосы 21 ползушек 9 в ложемент 19. На фиг.1 изображен фронтальный размер штампа, повернуто (левая половина При обратном ходе ползуна пресса вмештампа показана в исходном положении посте с верхней плитой 2 перемещается вверх движных деталей); на фиг.2 - вид в плане деталь 13, клинья 18 воздействуют своими (штамп без верхней плиты); на фиг.З - раз- 45 скосами 20 на скосы 12 ползушек 9 и отводят рез А-А на фиг.2. их в исходное положение, сжимая силовые пружины 12. Под действием пружин 16 пеШтамп содержит неподвижную нижремещаются вверх фиксаторы 15, которые нюю плиту 1, выполненную в виде короба, стопорят ползушки 9 в исходном положеподвижную верхнюю плиту 2, орижим 3, подпружиненный относительно верхней 50 нии. Прижим 3 поднимается вверх вместе с верхней плитой 2, и обработанную трубу плиты 2, направляющие колонки 4, закрепснимают со штампа. ленные гайками 5 в верхней плите 2, втулки 6, направляющую плиту 7, крышки 8, полТакое выполнение штампа позволяет зу шки 9 с пуансонами 10, расположенными предотвратить образование заусенцев и дедиаметрально-противоположно в горизон- 55 формацию формы, что обеспечивает высотальной плоскости, и закрепленными на кое качество импульсной пробивки ползушках 9 прижимными планками 11, сиотверстий в трубах на универсальных пресловые пружины 12 рабочего хода лолзушек сах. ,тгтт ш \ 4""I"" f і: І І "-Л А ZZ OZ ft Of BLQ91 I 15878 Упорядник Замовлення 4205 Техред М.Моргентал Коректор Л.Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
