Hапівпровідhиковий сциhтиляційhий матеріал

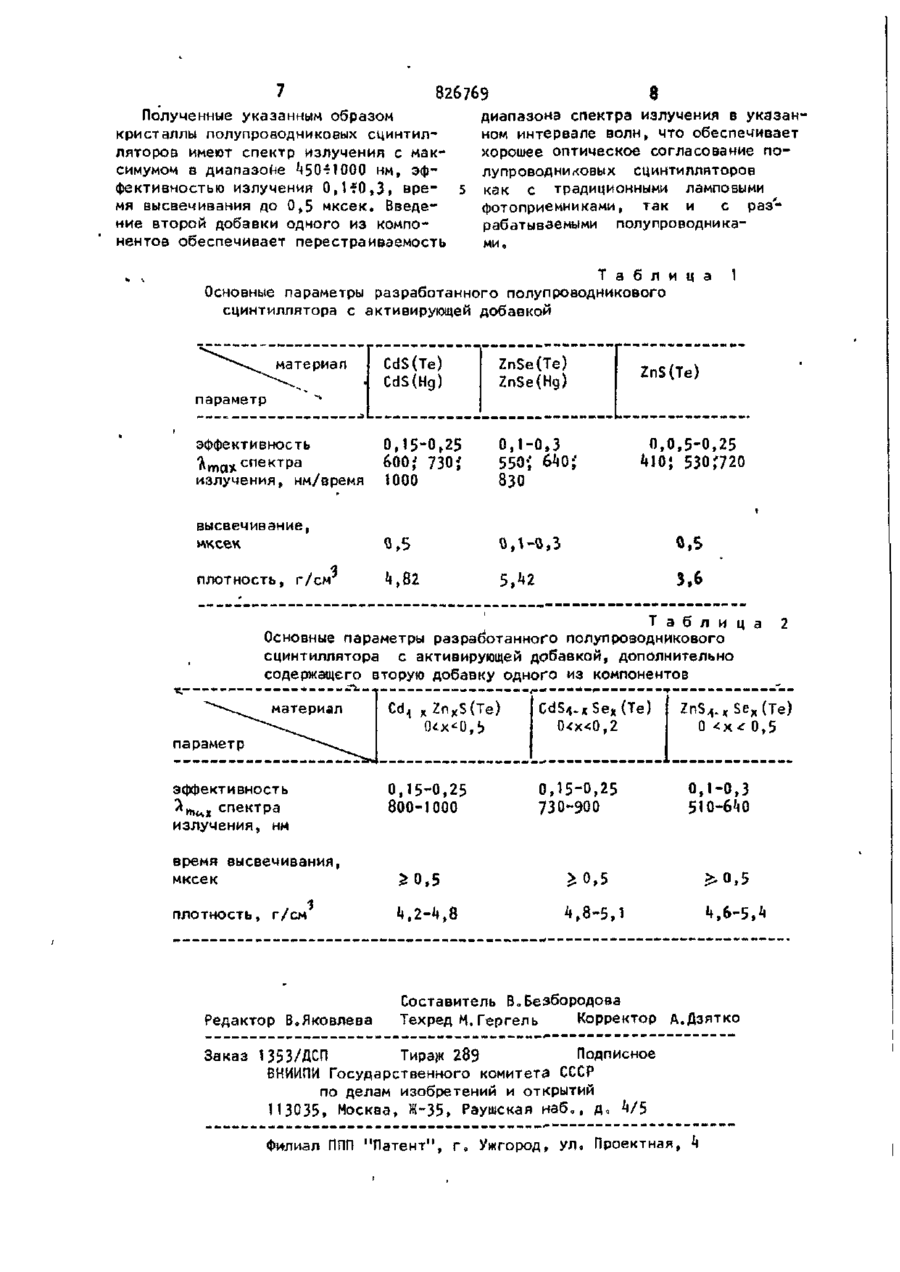

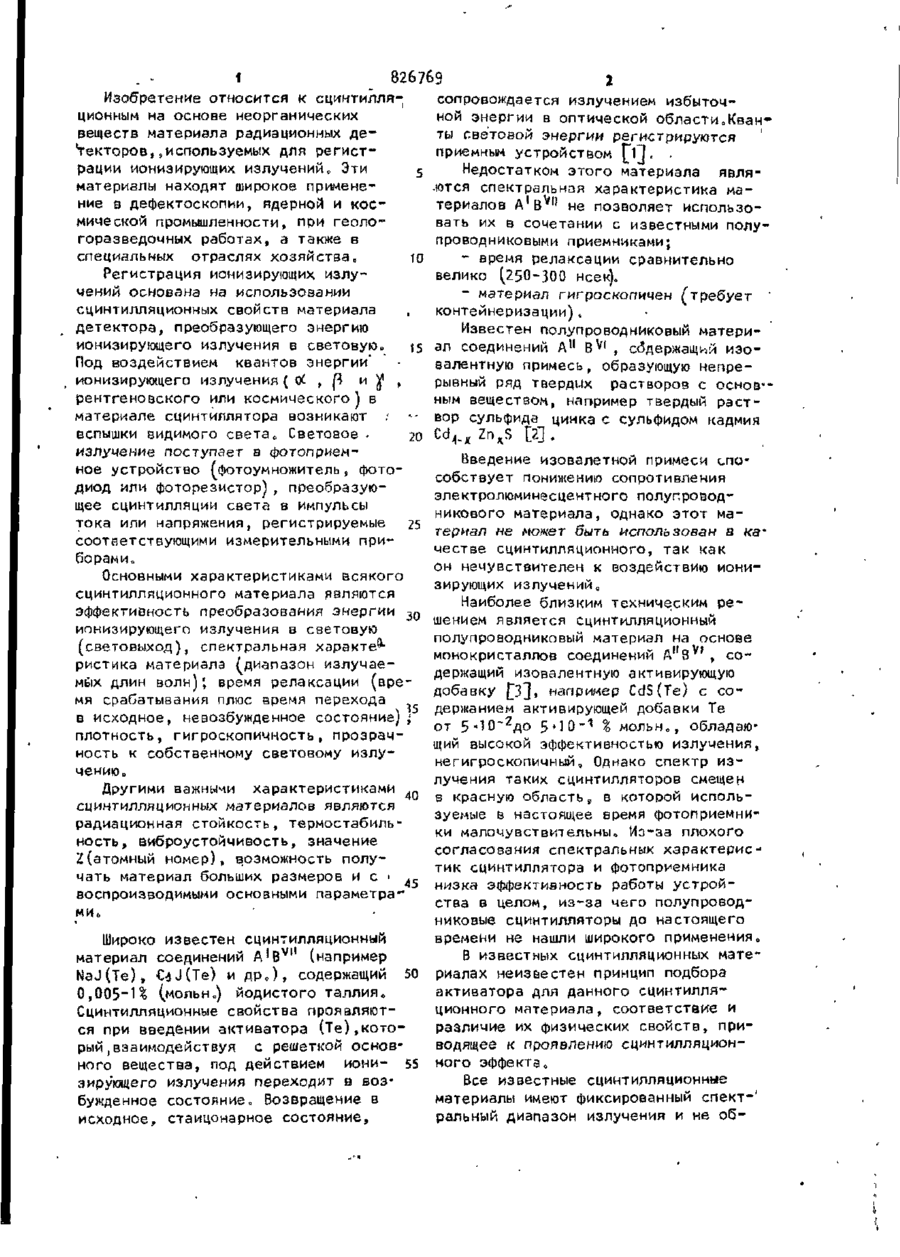

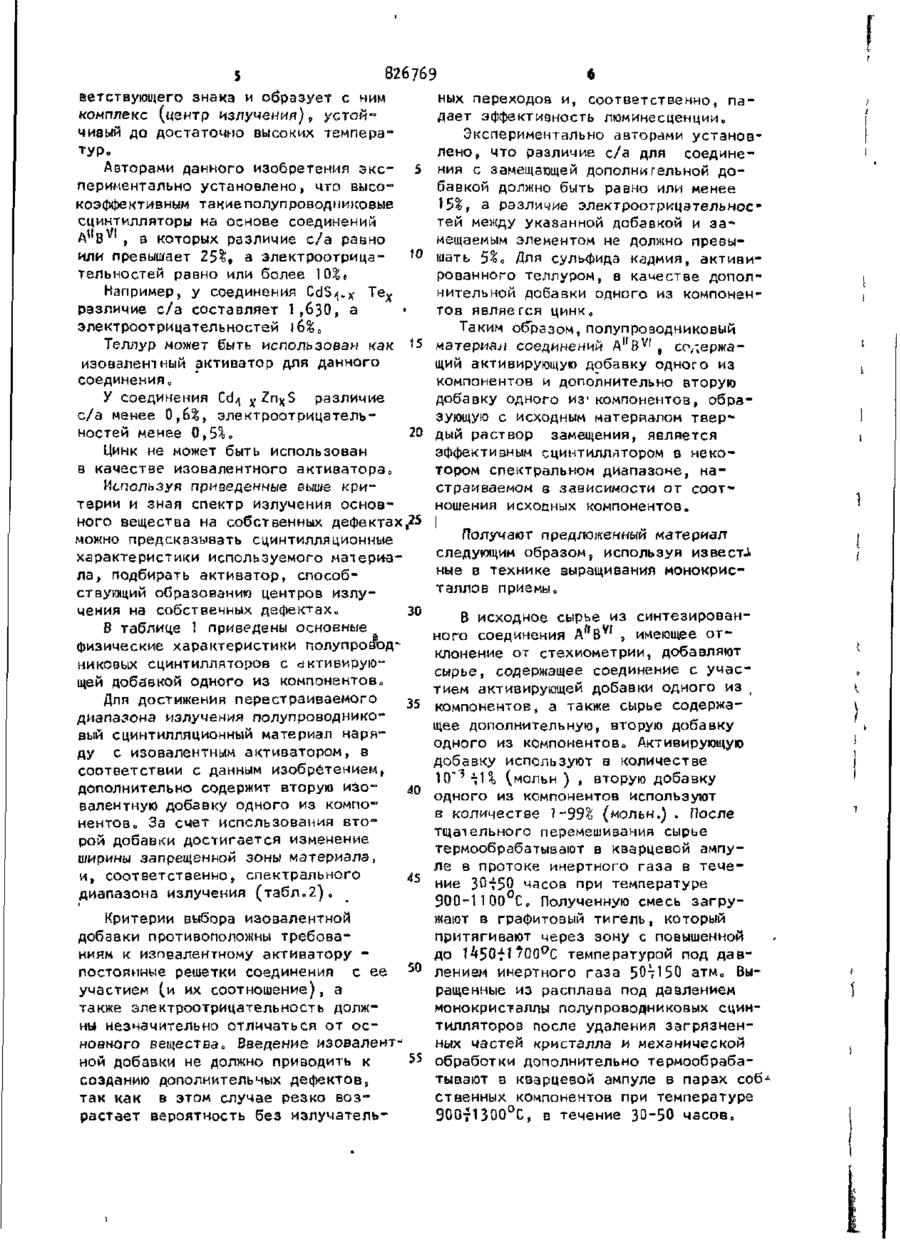

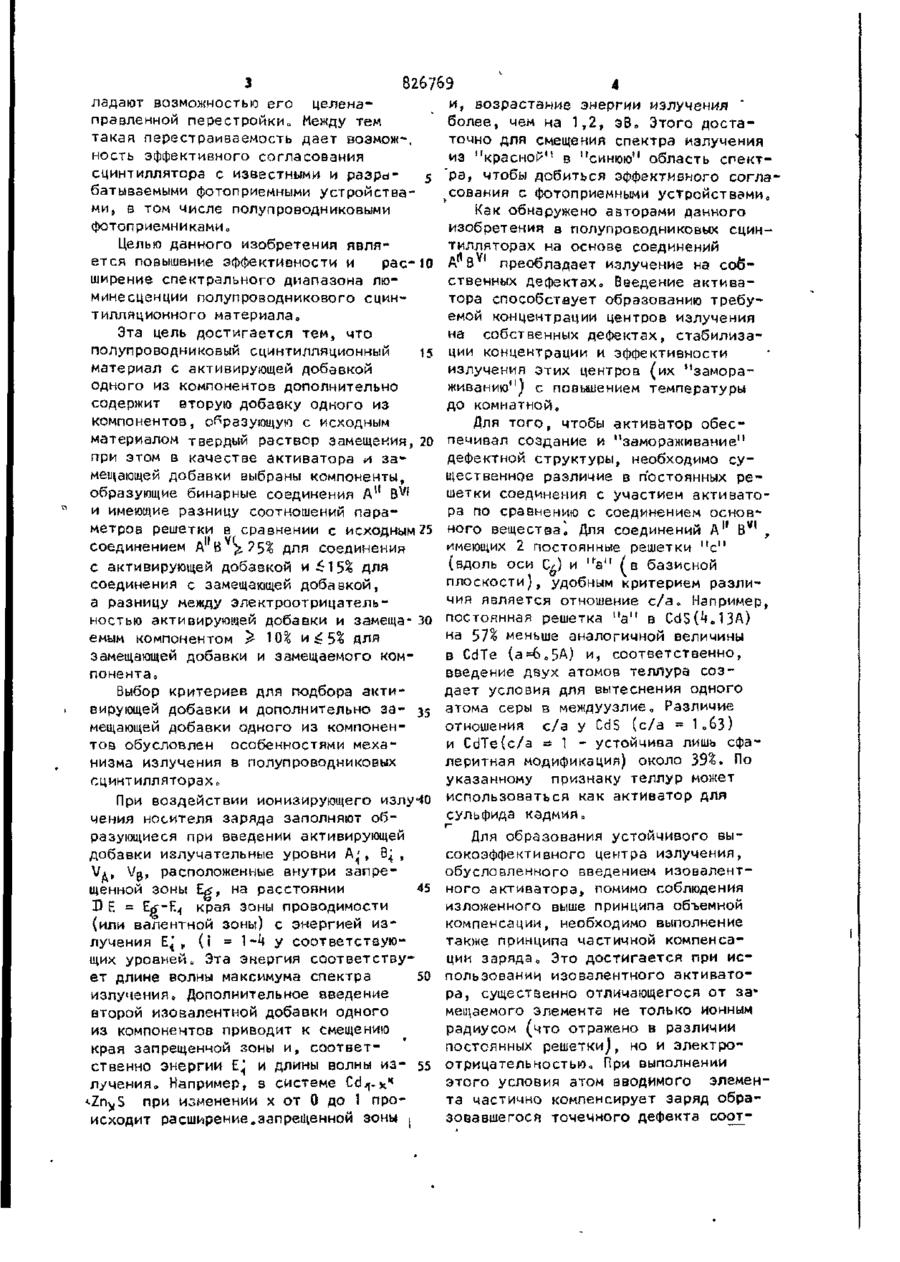

Т Не подлежит опубликованию в открытой печати СОЮЗ СОВЕТСНИХ СО^АЛИСТИЧЕШИХ РЕСПУБЛИК n» SU(mJ£26769 А 3(51) С ЗО В 29/І48: Q 01 Т 1/202 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 2585061/22-26 (22) 01,03.78 (72) В о Д 0 Рыжиков, О.П.Вербицкий и Б о Г о Носачев k (53) 621,315.592(088.8) (56) 1 . Патент США № 2585551, кл. 250-363, 1965. 2 в Патент США № 337*176, кл о 252-б23, Ї 9 6 9 , Зо Патент США Н 3586856, ° кл 0 250-211, 0 01 Т 1/20, 1971 (прототип)„ (5і») (57) ПОЛУПРОВОДНИКОВЫЙ СЦИНТИЛЛЯЦИОННЫЙ МАТЕРИАЛ на основе соединения A | f B v ' c активирующей добавкой одного из компонентов, о т л и ч а ю щ и й с я тем, ч т о , с целью п о вышения эффективности и расширения С30209 спектрального диапазона люминесценции, материал дополнительно содержит вторую добааку одного из компонентов, образующую с исходным соединением твердый раствор замещения, при этом в качестве активатораи замещающей добавки выбраны компоненты, образующие бинарные соединения А ( | В У 1 и имеющие разницу соотношений параметров решетки в сравнении с исходным соединением А 1 ^ ^ 25% для соединения с активирующей добавкой и ^ 1 5 % для соединения с замещающей добавкой, а разницу между электроотрицательностью активирующей добавки и замещаемым компонентом £-10%, и £• Ъ% для замещающей добавки и замещаемого компонента. 30 і 826769 Изобретение относится к сцинтиллясопровождается излучением избыточционным на основе неорганических ной энергии в оптической области„Кванвеществ материала радиационных деты световой энергии регистрируются ' "текторов,,используемых для регистприемным устройством [Т]. . рации ионизирующих излучений. Эти Недостатком этого материала явля5 материалы находят широкое применеется спектральная характеристика ма1 VtI ние в дефектоскопии, ядерной и костериалов A B не позволяет использомической промышленности, при геоловать их в сочетании с известными полугоразведочных работах, а также в проводниковыми приемникамиj специальных отраслях хозяйства, to - время релаксации сравнительно Регистрация ионизирующих излувелико (250-300 нсек)* чений основана на использовании - материал гигроскопичен (требует сцинтилляционных свойств материала контейнеризации), детектора, преобразующего энергию Известен полупроводниковый материионизирующего излучения в световую,, 15 ал соединений А11 В^1 , содержащий изоПод воздействием квантов энергии" валентную примесь, образующую непреионизирующего излучения ( ?5% для соединения с активирующей добавкой и $ 15% для соединения с замещающей добавкой, а разницу между электроотрицательностыо активирующей добавки и замеща- 30 емым компонентом £• 10% и £ 5% для замещающей добавки и замещаемого компонента,. Выбор критериев для подбора активирующей добавки и дополнительно за- 35 мещающей добавки одного из компонентов обусловлен особенностями механизма излучения в полупроводниковых сцинтилляторах0 При воздействии ионизирующего излу-40 чения носителя заряда заполняют образующиеся при введении активирующей добавки излучательные уровни А^, ЕЦ , \Л, V(j, расположенные внутри запрещенной зоны ї.л, на расстоянии 45 D Е = Etf-Е^ края зоны проводимости (или валентной зоны) с энергией излучения Е
