Спосіб збору полеглих культур та улаштування для його здійснення

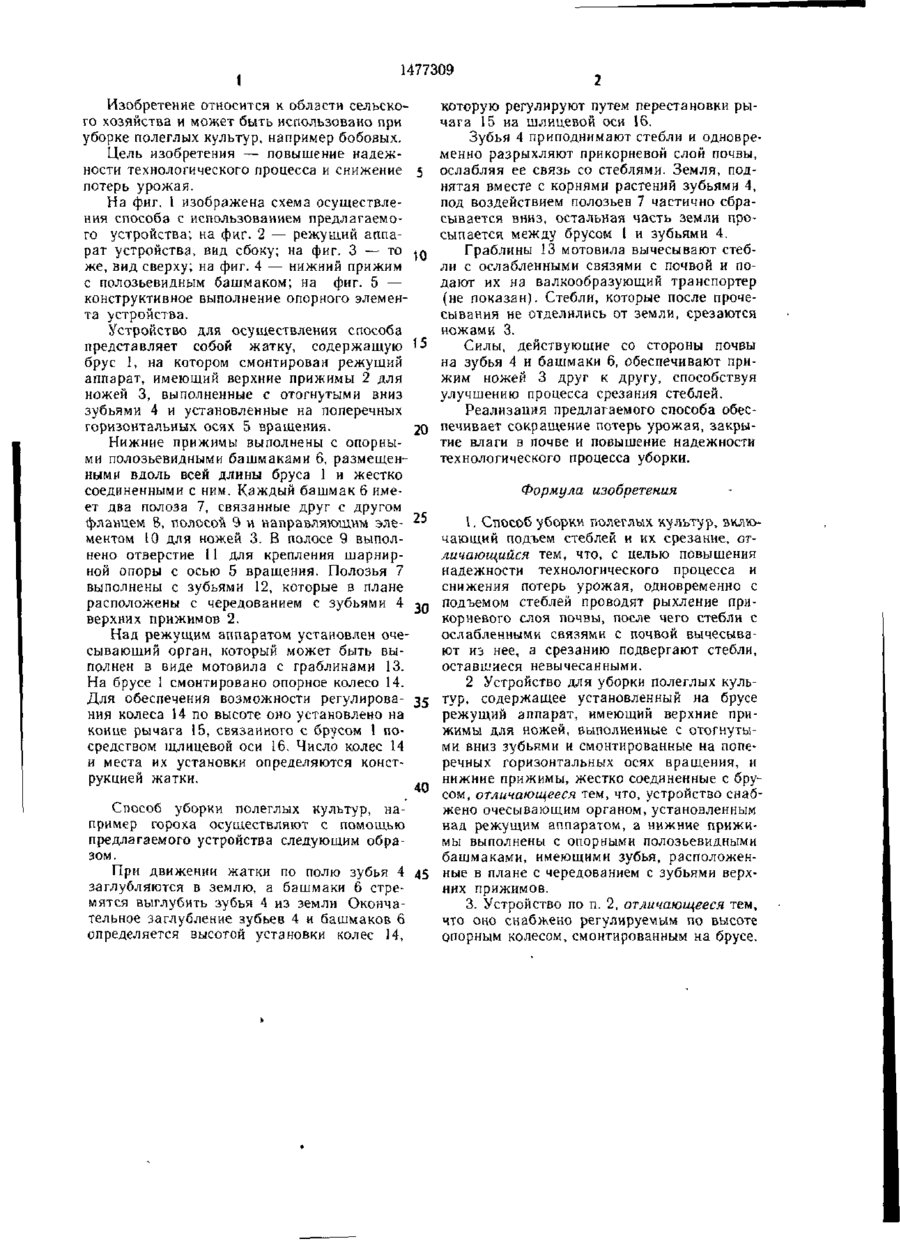

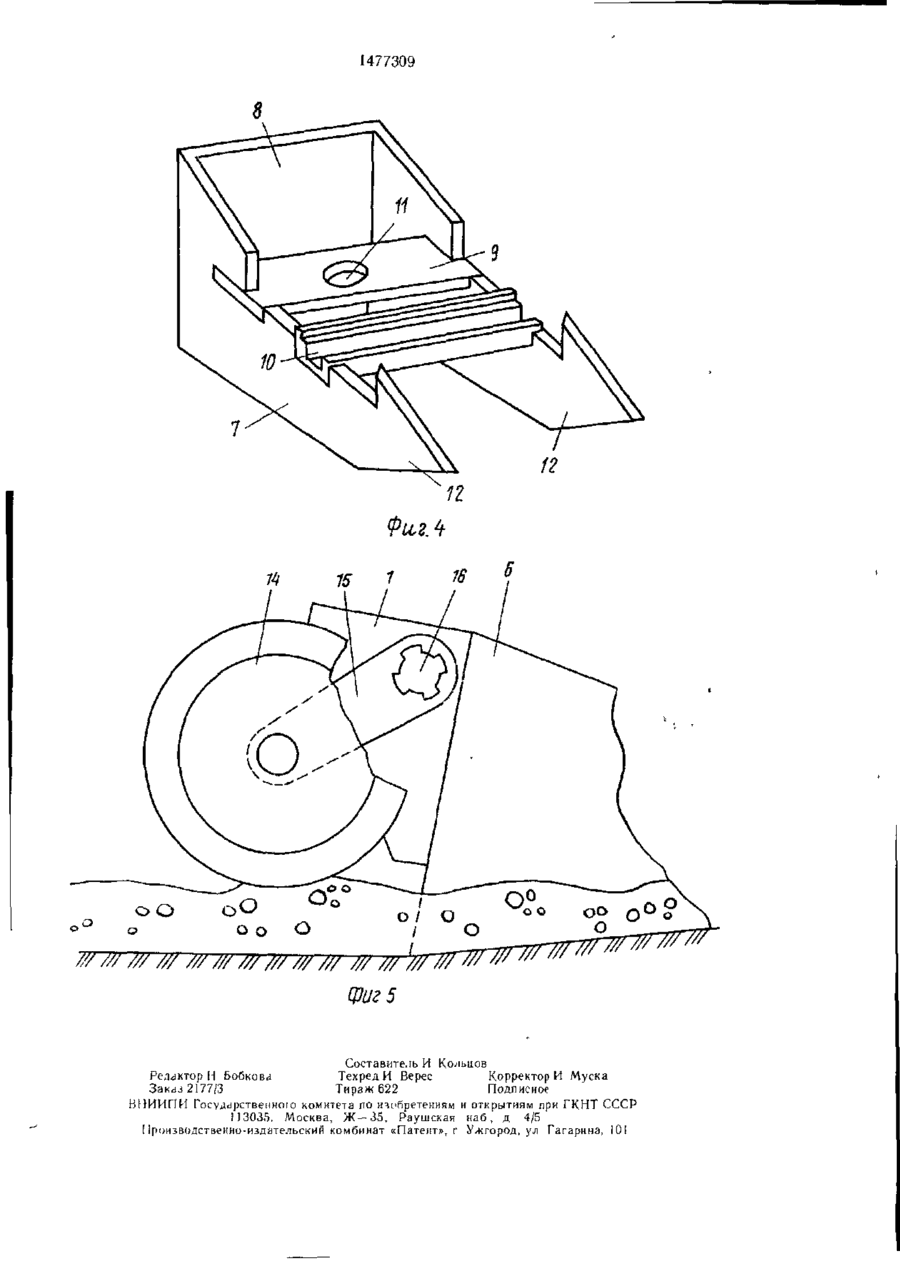

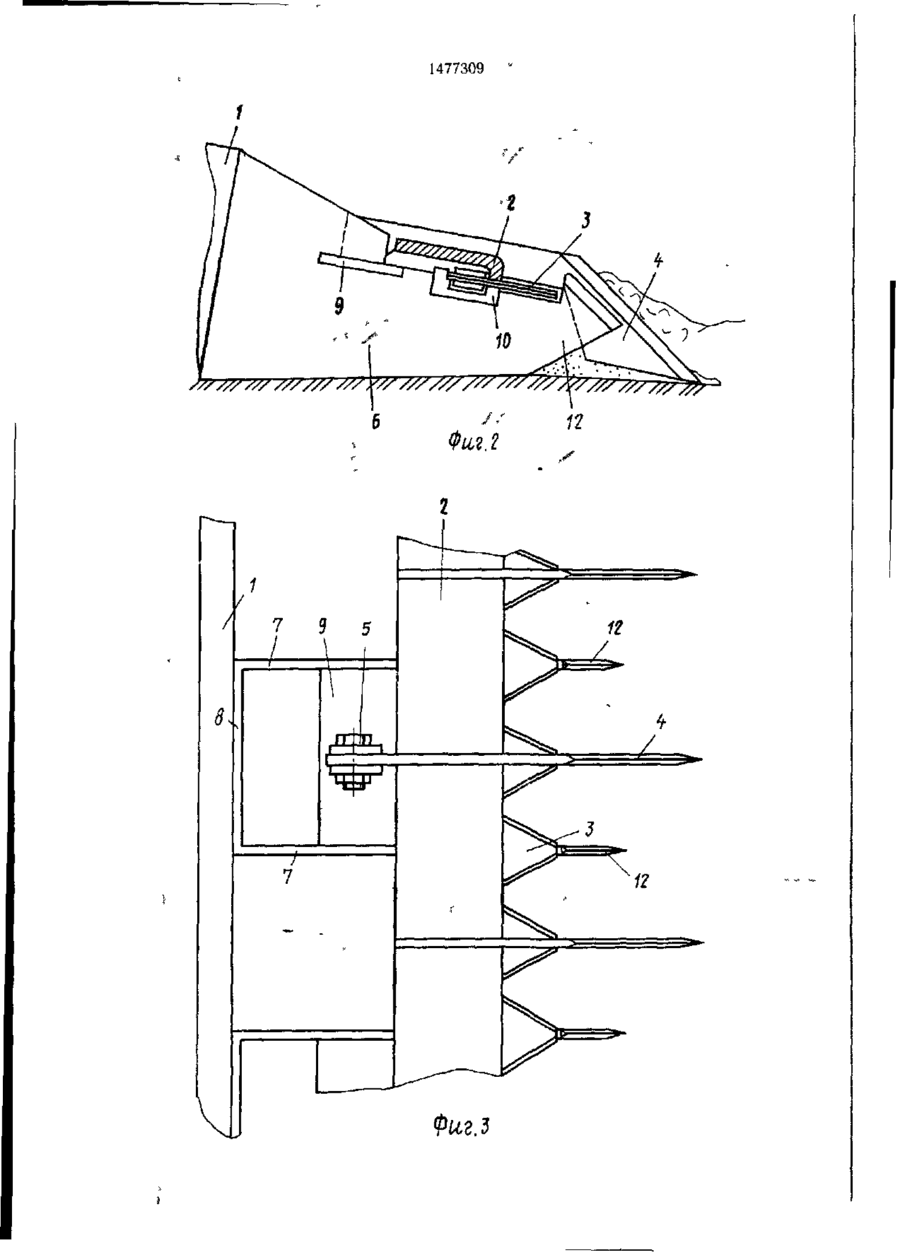

Изобретение относится к сельскому хозяйству, может быть использовано при убор ке зернобобовых культур, например гороха, и позволит повысить надежность технологического процесса и снизить потери урожая Устройство для осуществления способа выполнено в виде жатки, на брусе 1 которой смонтирован режущий аппарат, имеющий верхние прижимы 2 для ножей 3 и нижние прижимы, выполненные с опорными башма ками 6 Верхние прижимы 2 выполнены с отогнутыми вниз зубьями 4 и установлены на поперечных горизонтальных осях 5 вращения Жестко соединенные с брусом 1 башмаки 6 выполнены с полозьями, чередующимися в плане с зубьями 4 Над режущим аппаратом установлен очесывающий орган в виде мотовила с граблинами ІЗ На брусе і установлено регулируемое по высоте опорное колесо 14 В процессе движения жатки по полю зубья 4 заглубляются в почву на величину, определяемую высотой установки колеса 14 Одновременно с разрыхлением прикорневого слоя почвы зубья 4 приподнимают стебли растений Связь стеблей с почвой ослабляется и стебли вычесываются из почвы граблинами 13 Ножи 3 срезают стеб ли, оставшиеся невычесанными 2 с и 1 з п ф-лы, 5 ил СО О со Фиг1 1 1477309 Изобретение относится к области сельского хозяйства и может быть использовано при уборке полеглых культур, например бобовых. Цель изобретения — повышение надежности технологического процесса и снижение 5 потерь урожая. На фиг. 1 изображена схема осуществления способа с использованием предлагаемого устройства; на фиг. 2 — режущий аппарат устройства, вид сбоку; на фиг. 3 — то *Q же, вид сверху; на фиг. 4 — нижний прижим с полозьевидным башмаком; на фиг. 5 — конструктивное выполнение опорного элемента устройства. Устройство для осуществления способа представляет собой жатку, содержащую 15 брус 1, на котором смонтирован режущий аппарат, имеющий верхние прижимы 2 для ножей 3, выполненные с отогнутыми вниз зубьями 4 и установленные на поперечных горизонтальных осях 5 вращения. 20 Нижние прижимы выполнены с опорными полозьевидными башмаками 6, размещенными вдоль всей длины бруса 1 и жестко соединенными с ним. Каждый башмак 6 имеет два полоза 7, связанные друг с другом фланцем 8, полосой 9 и направляющим эле- *-* ментом 10 для ножей 3. В полосе 9 выполнено отверстие 11 для крепления шарнирной опоры с осью 5 вращения. Полозья 7 выполнены с зубьями 12, которые в плане расположены с чередованием с зубьями 4 ^п верхних прижимов 2. Над режущим аппаратом установлен очесывающий орган, который может быть выполнен в виде мотовила с граблинами 13. На брусе 1 смонтировано опорное колесо 14. Для обеспечения возможности регулирова- 35 ния колеса 14 по высоте оно установлено на конце рычага 15, связанного с брусом 1 посредством щлицевой оси 16. Число колес 14 и места их установки определяются конструкцией жатки. 40 Способ уборки полеглых культур, например гороха осуществляют с помощью предлагаемого устройства следующим образом. При движении жатки по полю зубья 4 45 заглубляются в землю, а башмаки 6 стремятся выглубить зубья 4 из земли Окончательное заглубление зубьев 4 и башмаков 6 определяется высотой установки колес 14, которую регулируют путем перестановки рычага 15 на шлицевой оси 16. Зубья 4 приподнимают стебли и одновременно разрыхляют прикорневой слой почвы, ослабляя ее связь со стеблями. Земля, поднятая вместе с корнями растений зубьями 4, под воздействием полозьев 7 частично сбрасывается вниз, остальная часть земли просыпается между брусом 1 и зубьями 4. Граблины 13 мотовила вычесывают стебли с ослабленными связями с почвой и подают их на валкообразующий транспортер (не показан). Стебли, которые после прочесывания не отделились от земли, срезаются ножами 3. Силы, действующие со стороны почвы на зубья 4 и башмаки 6, обеспечивают прижим ножей 3 друг к другу, способствуя улучшению процесса срезания стеблей. Реализация предлагаемого способа обеспечивает сокращение потерь урожая, закрытие влаги в почве и повышение надежности технологического процесса уборки. Формула изобретения 1. Способ уборки полеглых культур, включающий подъем стеблей и их срезание, отличающийся тем, что, с целью повышения надежности технологического процесса и снижения потерь урожая, одновременно с подъемом стеблей проводят рыхление прикорневого слоя почвы, после чего стебли с ослабленными связями с почвой вычесывают из нее, а срезанию подвергают стебли, оставшиеся невычесанными. 2 Устройство для уборки полеглых культур, содержащее установленный на брусе режущий аппарат, имеющий верхние прижимы для ножей, выполненные с отогнутыми вниз зубьями и смонтированные на поперечных горизонтальных осях вращения, и нижние прижимы, жестко соединенные с брусом, отличающееся тем, что, устройство снабжено очесывающим органом, установленным над режущим аппаратом, а нижние прижимы выполнены с опорными полозьевидными башмаками, имеющими зубья, расположенные в плане с чередованием с зубьями верхних прижимов. 3. Устройство по п. 2, отличающееся тем, что оно снабжено регулируемым по высоте опорным колесом, смонтированным на брусе. 1477309 Фиг Л Фиг.з 1477309 12 ФигЛ /// /// /// /// /// /// ///////// А 5 Составитель И K Корректор И Муска Релактор Н Бобкова Техред И Верес Подписное Заказ 2177/3 Тираж 622 ВЦ-ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 13035. Москва, Ж— 35, Раушская наб , д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
