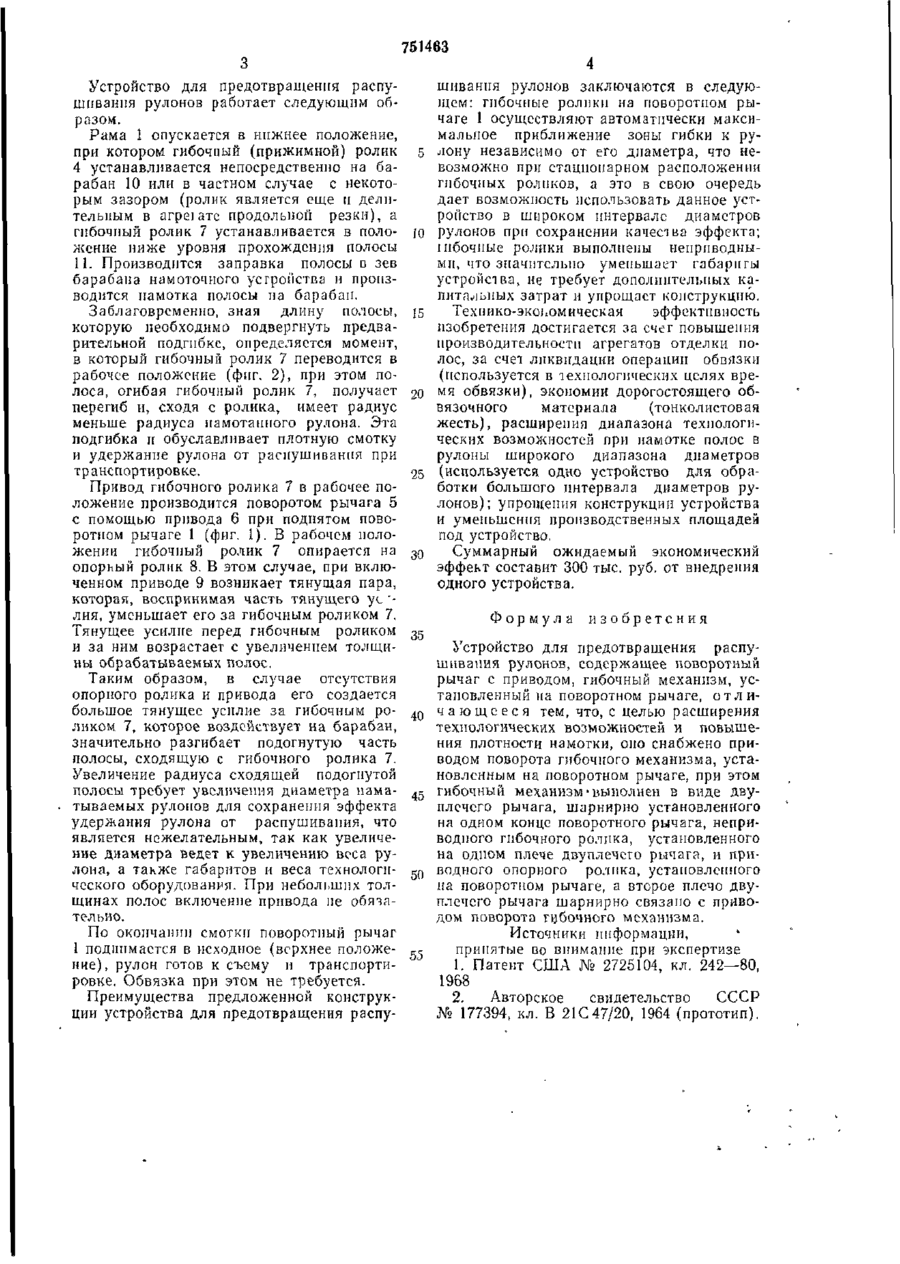

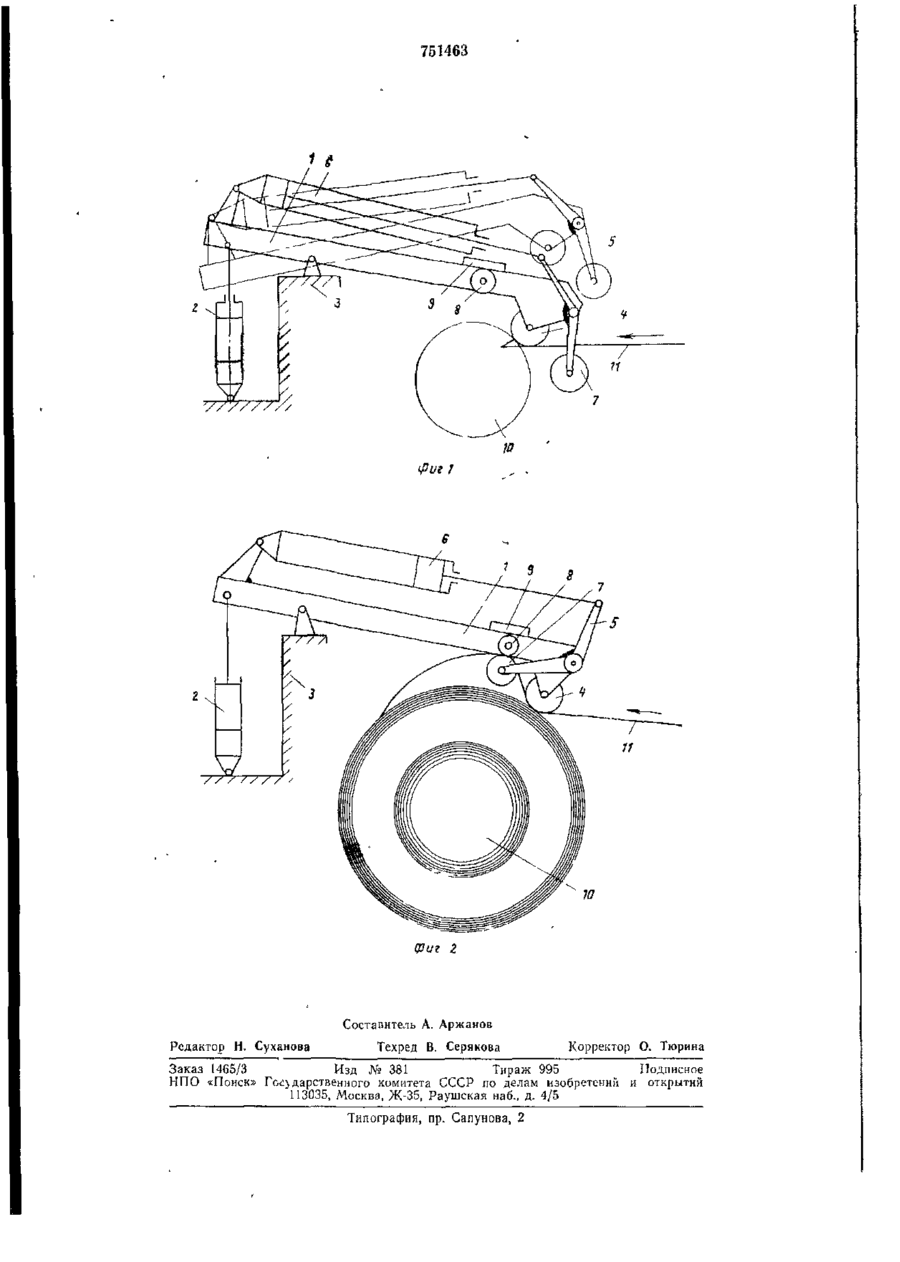

Союз Советских (11) Социалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 20.01.78 (21) 2570525/25-27 с присоединением заявки № — Государственный комите СССР по делам изобретений и открытий (72) Авторы изобретения (71) Заявитель (23) Приоритет (51) М. Кл.3 В 21С 47/20 — (43) Опубликовано 30.07.80. Бюллетень № 28 (53) УДК 621.772.068 (088.8) (45) Дата опубликования описания 30.07.80 Ю. С. Котелевец, В. А. Петрусенко, А. И. Рассошенко и А. К. Гребе Старокраматорский ордена Трудового Красного Знамени машиностроительный завод им. Орджоникидзе (54) УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ РАСПУШИВАНИЯ РУЛОНОВ 1 Изобретение относится к области обработки металлов давлением и, в частности, может быть применено в цехах при прокатке ленты. Известно устройство для предотвращения распутывания рулонов, содержащее два гибочных стационарных ролика и один гибочный ролик, установленный па качающемся рычаге [1]. Недостатком данного-устройства является то, что наличие двух стационарных гибочных роликов не позволяет приблизить зону подгибки при уменьшении диаметра рулона. Известно также устройство для предотвращения распушивания рулонов, содержащее поворотный рычаг с приводом, гибочный механизм, установленный на поворотном рычаге [2]. Недостатками данного устройства являются невозможность перемены направления изгиба полосы и невозможность использования данного устройства в широком диапазоне диаметров рулонов Целью изобретения является расширение технологических возможностей и повыше ние плотности намотки Указанная цель достигается тем, что устройство снабжено приводом поворота гибочного механизма, установленным на по **j.Tj\ 5 10 15 20 25 30 воротном рычаге, при этом гибочный механизм выполнен в виде двуплечего рычага, шарнирно установленного на одном конце поворотного рычага, неприводного гибочного ролика, установленного на одном плече двуплечего рычага, и приводного опорного ролика, установленного на поворотном рычаге, а второе плечо двуплечего рычага шарнирно связано с приводом поворота гибочного механизма. На фиг. 1 показано устройство для предотвращения распушивания рулона в исходном положении (показано тонкими линиями) и в момент заправки полосы в зев намоточного устройства, общий вид; на фиг 2 — то же в рабочем положении (момент осуществления подгибки) Устройство для предотвращения распушивания рулонов включает в себя раму, выполненную в виде поворотного рычага 1 с приводом 2, установленным на опоре 3. На раме смонтированы один из гибочных роликов 4 (который в то же время прижимной), двуплечий рычаг 5 с приводом 6 и гибочным роликом 7, а также опорный ролик 8 и его привод 9 Устройство устанавливается непосредственно за намоточным устройством таким образом, что рама 1 расположена непосредственно над барабаном 10 751463 Устройство для предотвращения распушпвания рулонов работает следующим образом. Рама 1 опускается в нижнее положение, при котором гибочный (прижимной) ролик 4 устанавливается непосредственно на барабан 10 или в частном случае с некоторым зазором (ролик является еще и делительным в агреї атс продольной резки), а гибочный ролик 7 устанавливается в положение ниже уровня прохождения полосы 11. Производится заправка полосы в зев барабана намоточного устройства и производится намотка полосы на барабан. Заблаговременно, зная длину полосы, которую необходимо подвергнуть предварительной подгибке, определяется момент, в который гибочный ролик 7 переводится в рабочее положение (фиг. 2), при этом полоса, огибая гибочный ролик 7, получает перегиб и, сходя с ролика, имеет радиус меньше радиуса намотанного рулона. Эта подгибка и обуславливает плотную смотку и удержание рулона от распушиванпя при транспортировке. Привод гибочного ролика 7 в рабочее положение производится поворотом рычага 5 с помощью привода 6 при поднятом поворотном рычаге 1 (фиг. І ) . В рабочем положении гибочный ролик 7 опирается на опорьый ролик 8. В этом случае, при включенном приводе 9 возникает тянущая пара, которая, воспринимая часть тянущего ус • лия, уменьшает его за гибочным роликом 7. Тянущее усилие перед гибочным роликом и за ним возрастает с увеличением толщины обрабатываемых полос. Таким образом, в случае отсутствия опорного ролика и привода его создается большое тянущее усилие за гибочным роликом 7, которое воздействует на барабан, значительно разгибает подогнутую часть полосы, сходящую с гибочного ролика 7. Увеличение радиуса сходящей подогнутой полосы требует увеличения диаметра наматываемых рулонов для сохранения эффекта удержания рулона от распушивапия, что является нежелательным, так как увеличение диаметра ведет к увеличению веса рулона, а также габаритов и веса технологического оборудования. При небольших толщинах полос включение привода не обязательно. По окончании смотки поворотный рычаг 1 поднимается в исходное (верхнее положение), рулон готов к съему и транспортировке. Обвязка при этом не требуется. Преимущества предложенной конструкции устройства для предотвращения распу 5 10 J5 20 25 зо шнвашгя рулонов заключаются в следующем: гибочные ролики на поворотном рычаге 1 осуществляют автоматически максимальное приближение зоны гибки к рулону независимо от его диаметра, что невозможно при стационарном расположении гибочных роликов, а это в свою очередь дает возможность использовать данное устройство в широком интервале диаметров рулонов при сохранении качества эффекта; шбочпые ролики выполнены непрпводным||, что значительно уменьшает габариты устройства, не требует дополнительных капитальных затрат и упрощает конструкцию. Тєхііико-зкоі .омическая эффективность изобретения достигается за счег повышения производительностїі агрегатов отделки полос, за счет ликвидации операции обвязки (используется в технологических целях время обвязки), экономии дорогостоящего обвязочного материала (тонколистовая жесть), расширения диапазона технологических возможностей при намотке полос в рулоны широкого диапазона диаметров (используется одно устройство для обработки большого интервала диаметров рулонов); упрощения конструкции устройства и уменьшения производственных площадей под устройство. Суммарный ожидаемый экономический эффект составит 300 тыс. руб. от внедрения одного устройства. Формула 35 изобретения Устройство для предотвращения распушивания рулонов, содержащее поворотный рычаг с приводом, гибочный механизм, установленный на поворотном рычаге, о т л и 40 ч а ю щ е е с я тем, что, с целью расширения технологических возможностей и повышения плотности намотки, оно снабжено приводом поворота гибочного механизма, установленным на поворотном рычаге, при этом гибочный механизм-выполнен в виде дву45 плечего рычага, шарнирно установленного на одном конце поворотного рычага, неприводпого гибочного ролика, установленного на одном плече двуплечего рычага, и при0 водного опорного ролика, установленного 5 на поворотном рычаге, а второе плечо двуплечего рычага шарнирно связано с приводом поворота гибочного механизма. Источники информации, г' принятые во внимание при экспертизе 1. Патент США № 2725104, кл. 242—80, 1968 2. Авторское свидетельство СССР № 177394, кл. В 21С 47/20, 1964 (прототип). 751463 Фиг ? 10 Фиг г Составитель А. Аржанов Редактор Н. Суханова Техред В. Серякова Корректор О. Тюрина Заказ 1465/3 Изд Л'э 381 Тираж 995 Подписное НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2
