Система управління літального апарату
Номер патенту: 16326
Опубліковано: 29.08.1997
Автори: Рижко Вячеслав Федорович, Старинський Віктор Васильович, Маслов Валентин Тимофійович, Гусєв Борис Васильович, Войтко Олексій Федорович, Мухін Євгеній Георгійович
Формула / Реферат
Система управлення летательного аппарата, содержащая штурвал, снабженный датчиками положення, связанными со штурвалом через .редуктор, интерцепторы, снабженные рулевыми машинками, отличающаяся тем, что, с целью парирования крена, возникающего в результате отказа одного из двигателей, при сохранении работоспособности системы в элеронном режиме после отказа двигателей, в нее введены блок сравнения режимов двигателей и датчики положения закрылков, связанные своими выходами соответственно с одним из двух вновь введенных логических элементов И, два управляемых ключа, управляющие входы каждого из которых связаны с соответствующим логическимэлементом И, а так же задачтик угла отклонения интерцептора, выходы которого через вновь введенные сумматоры связаны с соответствующими ключами, второй вход каждого из сумматоров связан с одним из датчиков положения штурвала, кроме того, выход каждого из датчиков положения штурвала через замыкающие контакты соответствующего ключа связан с соответствующей рулевой машинкой.
Текст

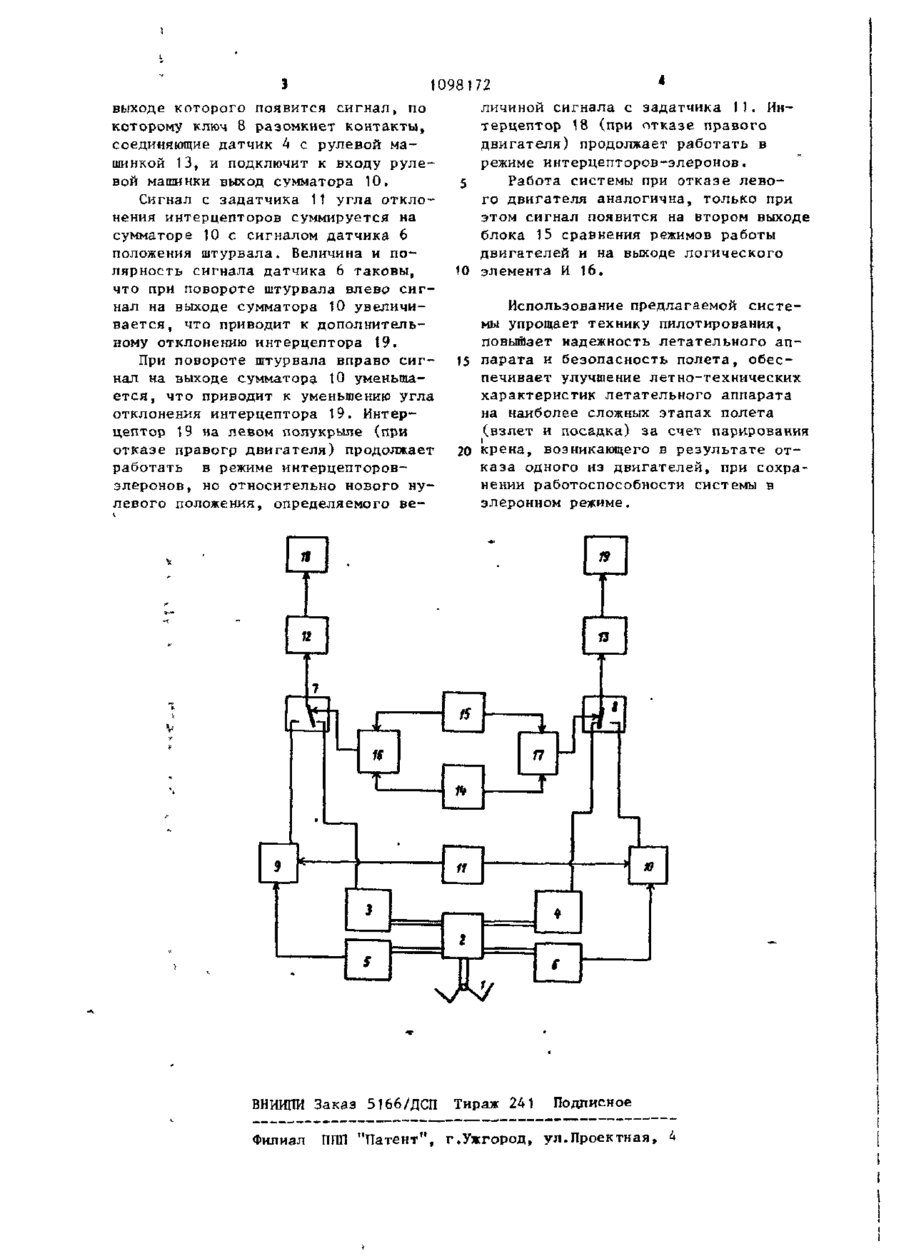

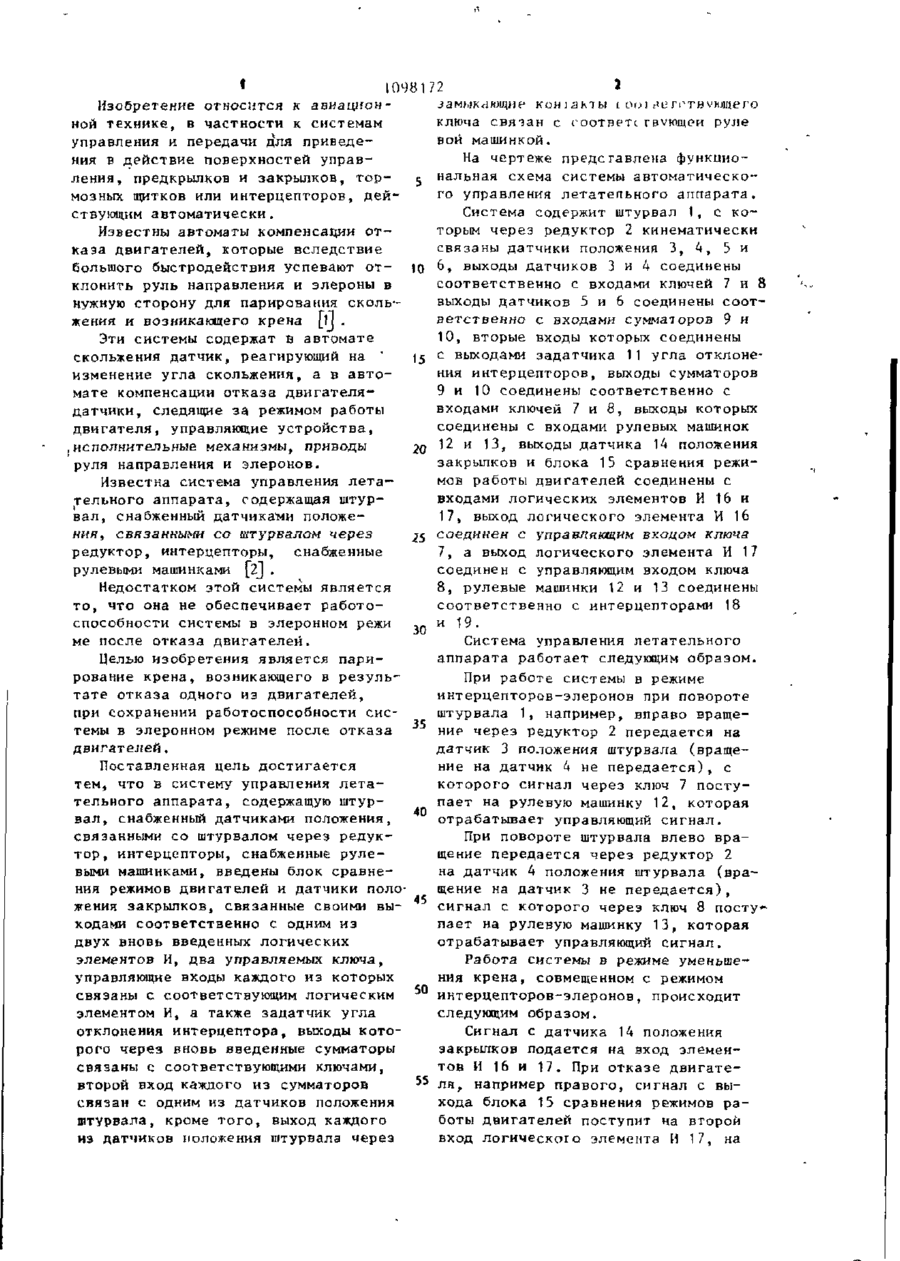

С г'УС [ V П. и Г ^*г JL-E союз СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 1098172 О А ,(51) В 6 4 С 1 3 / 1 6 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 2979984/40-23 (22) 02.09.80 (72) Е.Г. Мухин, В.Т. Маслов, В.В, Старинский, Б.В. Гусев, А.Ф. Войтко и В.Ф. Рыжко (53) 623.4.051(088.8) (56) 1. Склянский Ф.И. Управление сверхзвукового самолета. М,, "Машиностроение", 1964, с. 302. 2. Авторское свидетельство СССР № 474209, кл. Б 64 С 13/16, 1975 (прототип). (54)(57) СИСТЕМА УПРАВЛЕНИЯ ЛЕТАТЕЛЬНОГО АППАРАТА, содержащая штурвал, снабженный датчиками положения, связанными со штурвалом через редуктор, интерцепторы, снабженные рулевыми магаинками, о т ч и ч а ю щ а я с я тем, что, с целью парирования крена, возникающего в результате отказа одного из двигателей, при сохранении работоспособности системы в элеронном режиме после отказа двигателей, в нее введены блок сравнения режимов двигателей и датчики положения закрылков, связанные своими выходами соответственно с одним из двух вновь введенных логических элементов И, два управляемых ключа, управляющие входы каждого из которых связаны с соответствующим логическим элементом И, а также задатчик угла отклонения интерцептора, выходы которого через вновь введенные сумматоры связаны с соответствующими ключами, второй вход каждого из сумматоров связан с одним из датчиков положения штурвала, кроме тої о, выход каждого из датчиков положения штурвала через замыкающие контакты соответствующего ключа связан с соответствующей рулевой машинкой. (Л С со оо к I ч ч I 1098172 Изобретение относится к авиаціюнзамыкающие кошахты с сил £
ДивитисяДодаткова інформація
Назва патенту англійськоюAircraft control system
Автори англійськоюMukhin Yevhenii Heorhiiovych, Ryzhko Viacheslav Fedorovych, Starynskyi Viktor Vasyliovych, Maslov Valentyn Tymofiiovych, Husiev Borys Vasyliovych, Voitko Oleksii Fedorovych
Назва патенту російськоюСистема управления летательного аппарата
Автори російськоюМухин Евгений Георгиевич, Рыжко Вячеслав Федорович, Старинский Виктор Васильевич, Маслов Валентин Тимофеевич, Гусев Борис Васильевич, Войтко Алексей Федорович
МПК / Мітки
МПК: B64C 13/00
Мітки: апарату, літального, система, управління
