Пристрій для формування імпульсів керування тиристорами

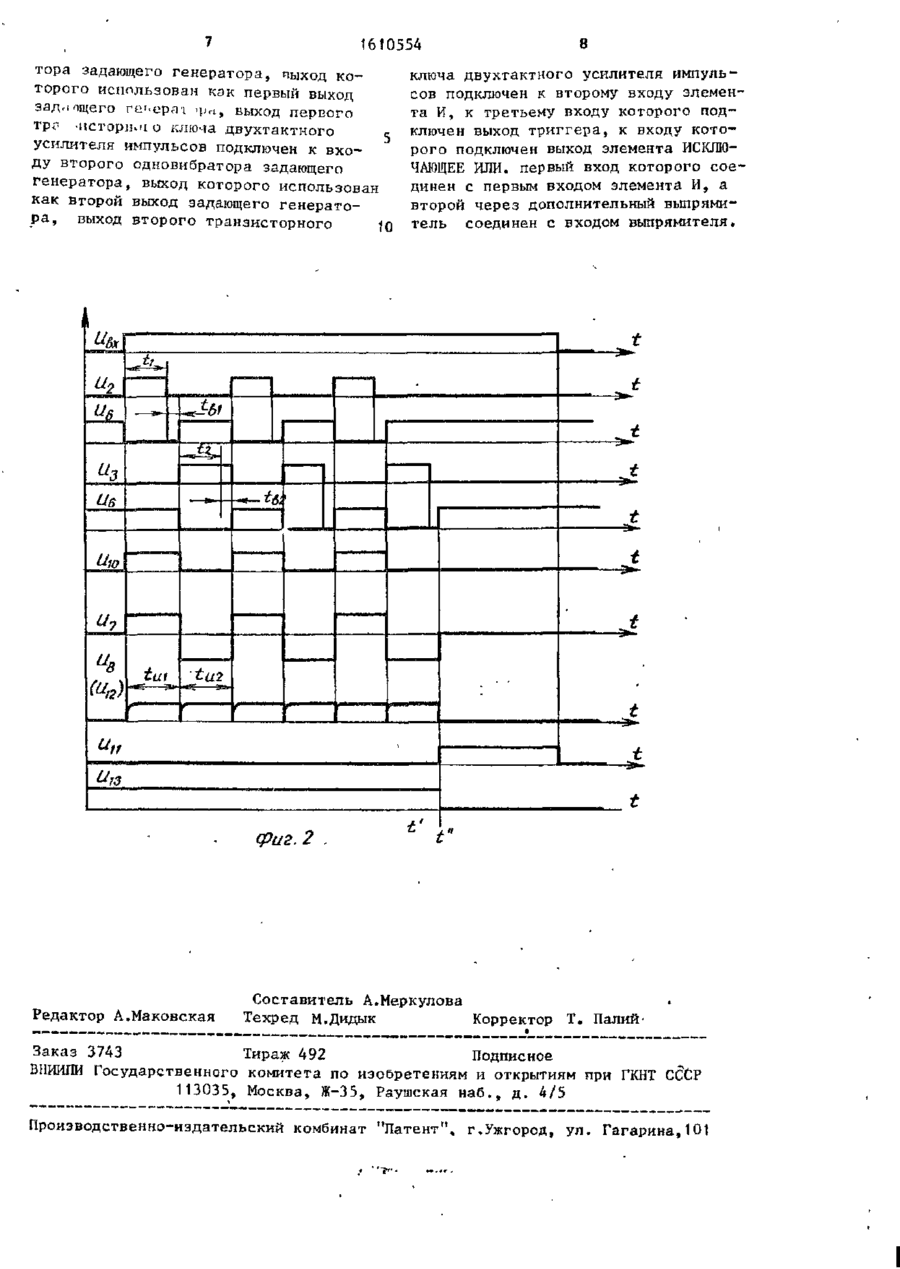

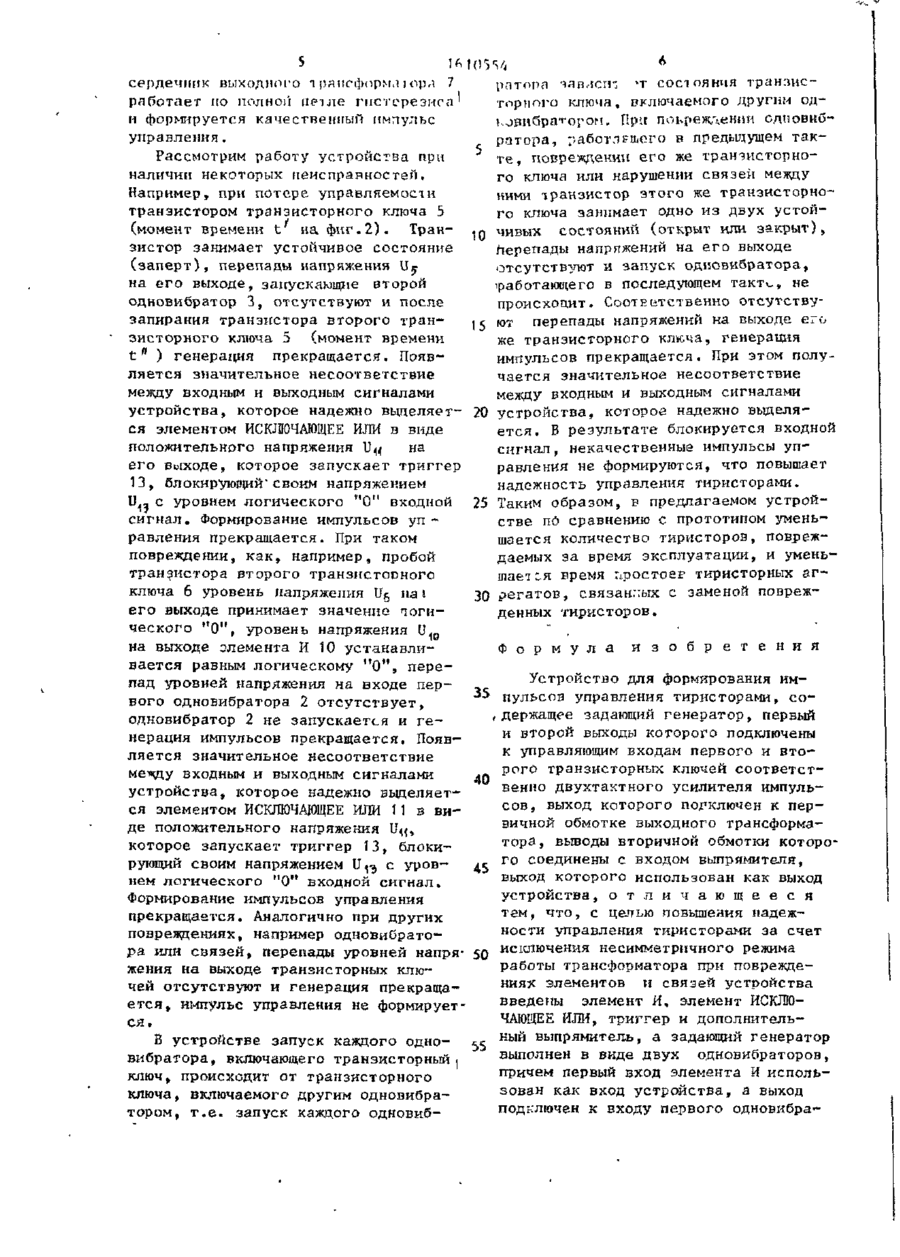

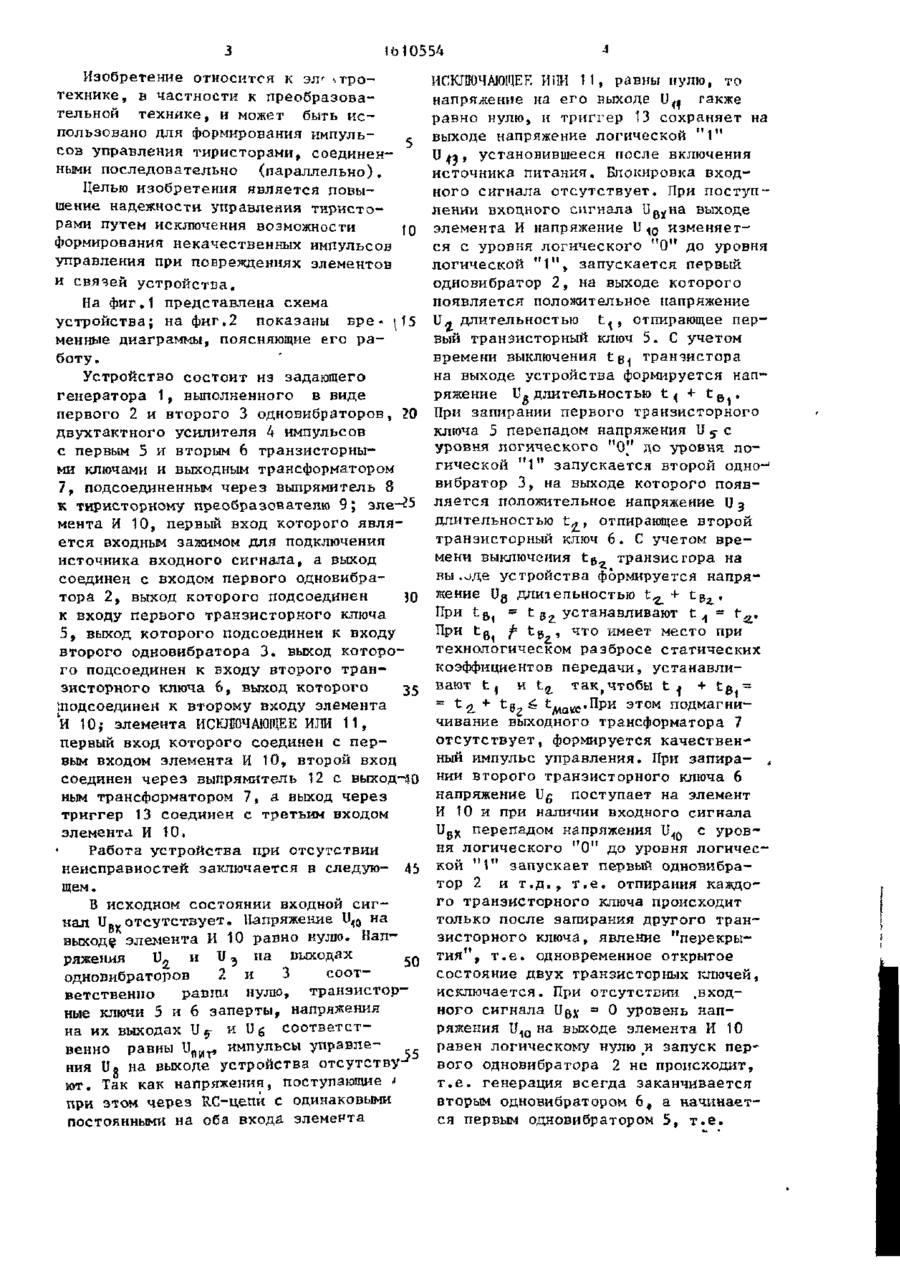

Изобретение относится к преобразовательной технике и может быть использовано для формирования импульсов управления тиристорами. Цель изобретения - повышение надежности управления тиристорами - достигается путем запуска каждого из одновибраторов 2.3, включающих транзисторные ключи 5 и 6, от транзисторного ключа, включаемого другим одновибратором. Так как при повреждении элементов или связей в двухтактном усилителе 4 или одновибраторпв 2 и 3 и связей между ними транзистор транзисторного ключа 5,6 усилителя 4 занимает одно из двух устойчивых состояний (открыт или закрыт), то перепад напряжений на выходе транзисторного ключа 5 или 6 отсутствует и запуск одновибратора 2 или 3 не происходит. Генерация импульсов прекращается. Появляется значительное несоответствие между входным и выходным сигналами устройства, которое надежно выделяется элементом ИСКЛЮЧАЮЩЕЕ ИЛИ 11, выходное напряжение которого запускает триггер 13, блокирующий входной сигнал. Некачественные импульсы управления не формируются, происходит пропуск включения тиристоров бе^ их повреждения. Кро&е того, в устройстве отсутствует явление перекрытия, т.е. одновременного открытого состояния двух транзисторных ключей 5 и 6. 2 ил. СП 'Риг I 1010554 г Изобретение относится к эл технике, в частности к преобразовательной технике, и может быть использовано для формирования импульсов управления тиристорами, соединенными последовательно (параллельно). Целью изобретения является повышение надежности управления тиристорами путем исключения возможности ю формирования некачественных импульсов управления при повреждениях элементов и связей устройства. На фиг.1 представлена схема устройства; на фиг.2 показаны вре- ^15 менные диаграммы, поясняющие его работу. Устройство состоит из задающего генератора 1, выполненного в виде первого 2 и второго 3 одновибраторов, 20 двухтактного усилителя h импульсов с первым 5 и вторым 6 транзисторными ключами и выходным трансформатором 7Г подсоединенным через выпрямитель 8 к тиристорному преобразователю 9; эл.е-25 мента И 10, первый вход которого является входным зажимом для подключения источника входного сигнала, а выход соединен с входом первого одновибратора 2, выход которого подсоединен }0 к входу первого транзисторного ключа 5, выход которого подсоединен к входу второго одновибратора 3. выход которого подсоединен к входу второго транзисторного ключа 6, выход которого 35 іподсоединен к второму входу элемента И 10; элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 11, первый вход которого соединен с первым входом элемента И 10, второй вход соединен через выпрямитель 12 с выход-JO ным трансформатором 7, а выход через триггер 13 соединен с третьим входом элемента И 10. 1 Работа устройства при отсутствии неисправностей заключается в следую- АЬ щем. В исходном состоянии входной сигнал U B K отсутствует. Напряжение Ц о на выходе элемента И 10 равно кулю. Напн а ряжения U2 и U з исходах 5 0 одновибраторов 2 и 3 соответственно равны нулю, транзисторные ключи 5 и 6 заперты, напряжения на их выходах U g и U 6 соответственно равны и п и т , импульсы управления Ug на выходе устройства отсутствуй ют. Так как напряжения, поступающие І при этом через RC-цепи с одинаковыми постоянными на оба входа элемента ИСКЛЮЧАЮЩЕЕ ИЇІИ 11, равны нулю, то напряжение на его выходе U ^ также равно нулю, и триггер 13 сохраняет на выходе напряжение логической " 1 " U43» У с т а н о в и в ш е е с я после включения источника питания. Блокировка входного сигнала отсутствует. При поступлении входного сигнала И В уна выходе элемента И напряжение U 1 0 изменяется с уровня логического " 0 " до уровня логической " 1 " , запускается первый одиовибратор 2, на выходе которого появляется положительное напряжение и^ длительностью ц , отпирающее первый транзисторный ключ 5. С учетом времени выключения t в ^ транзистора на выходе устройства формируется напряжение U»длительностью t ( + t B . При запирании первого транзисторного ключа 5 перепадом напряжения U 5 с уровня логического "О'1 до уровня логической " 1 " запускается второй одно-' вибратор 3, на выходе которого появляется положительное напряжение U ^ длительностью t^, отпирающее второй транзисторный ключ 6. С учетом времени выключения tg транзистора на вы ^де устройства формируется напрязкение Ug длительностью t^+ tg_. При t f i i - t д г устанавливают t ,, = г г . При t B f= tft , что имеет место при технологическом разбросе статических коэффициентов передачи, устанавлитак,чтобы t в агат t рп, выход первого гро .исторіьи о ключа двухтактного усилителя импульсов подключен к входу второго одновибратора задающего генератора, выход которого использован как второй выход задающего генератора, выход второго транзисторного JO 8 ключа двухтактного усилителя импульсов подключен к второму входу элемента И, к третьему входу которого подключен выход триггера, к входу которого подключен выход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ. первый вход которого соединен с первым входом элемента И, а второй через дополнительный выпрямитель соединен с входом выпрямителя. и, а. 40 и*. tut •«Є З» atf t f CpU2. 2 . Редактор А.Маковская t t Составитель А.Меркулова Техред М.Дидык Корректор Т. Палий Заказ 3743 Тираж 492 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
