Коливаючий конвейєр вижленкова

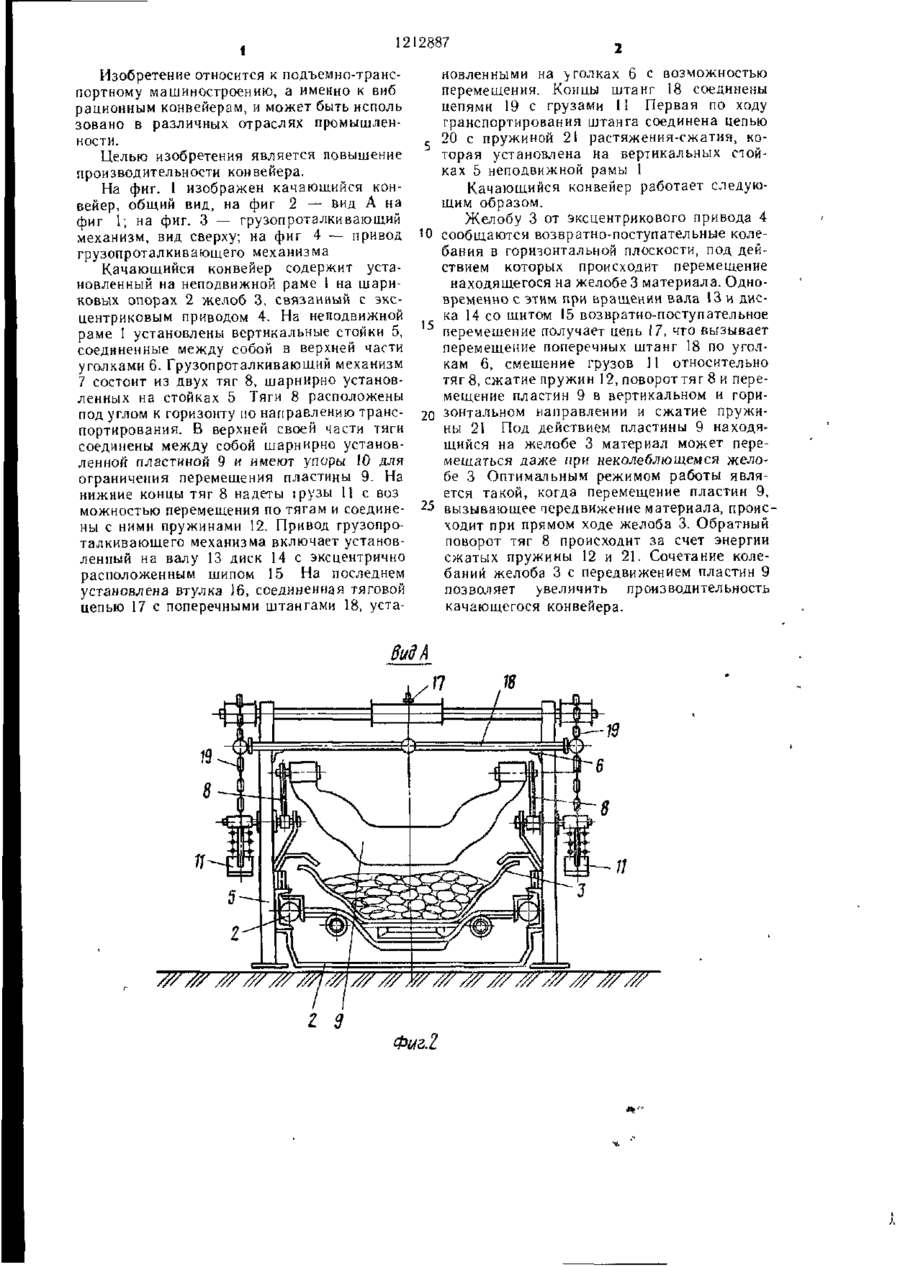

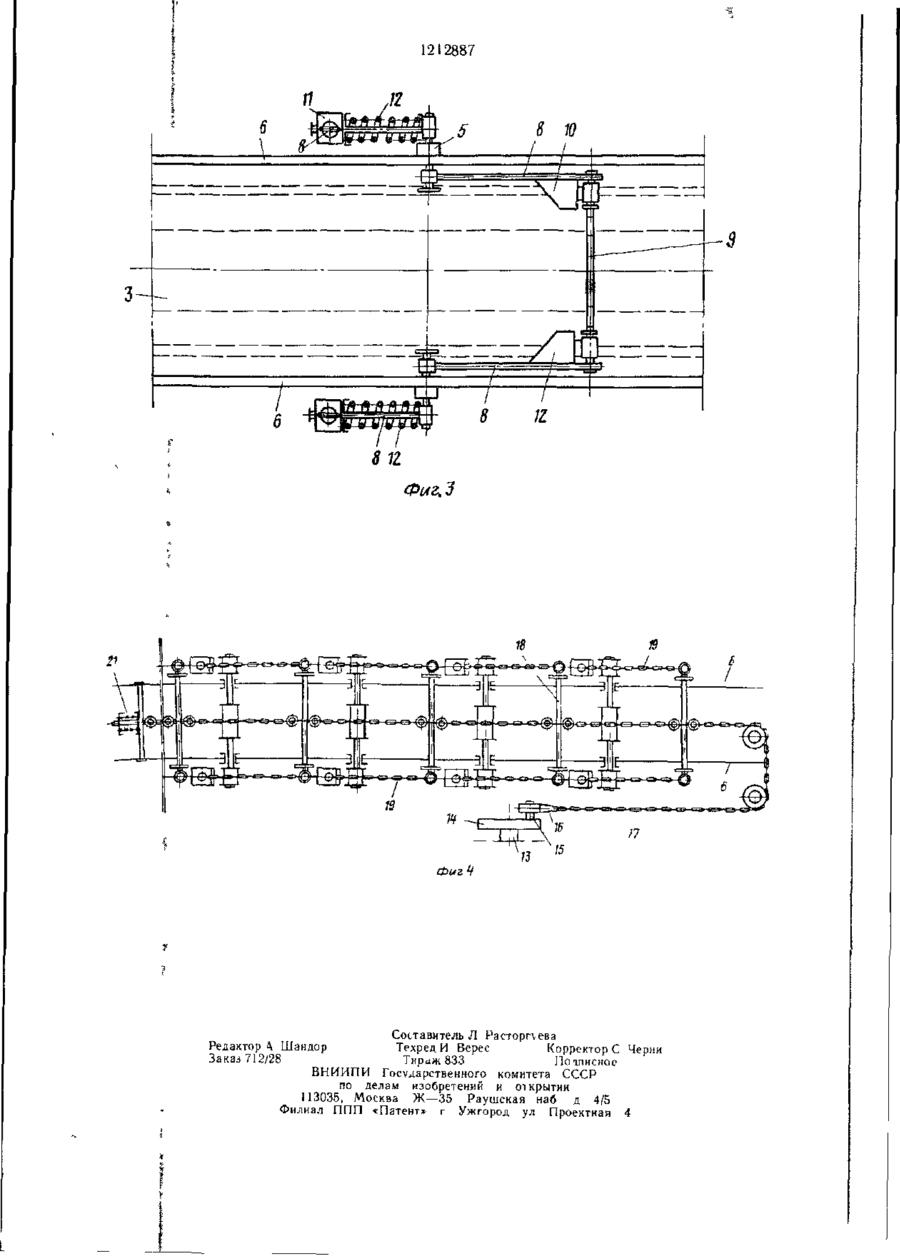

Качающийся конвейер, содержащий установленный на неподвижной раме на поворотных опорах желоб с эксцентриковым приводом, отличающийся тем, что, с целью увеличения производительности конвейера, он снабжен грузопроталкивающими меха низмами с приводом, установленными на неподвижной раме посредством вертикаль ных стоек, соединенных в верхней части меж ду собой при помощи уголков, при этом каждый грузопротал кивающий механизм выполнен в виде шарнирно закрепленных на вертикальных стойках двух тяг, установ ленных под углом к горизонту по направле нию транспортирования, причем в верхней своей части тяги соединены между собой посредством шарнирно установленной на них пластины и снабжены упорами для пластины, а нижние части тяг снабжены свободно установленными на них грузами, связанными с тягами посредством пружин, а привод грузопротал кивающих механизмов выполнен в виде кривошипного механизма, установленной на кривошипе втулки и установленных с возможностью перемещения по игол кам штанг, концы которых связаны с гру зами посредством цепей, при JTOM первая по ходу транспортирования штанга соеди нена с неподвижной рамой посредством пружины растяжения сжатия и с втулкой по средством цепей, связанных с серединами штанг 00 00 Фиг ] 212887 1 новленными на уголках 6 с возможностью Изобретение относится к подъемно-трансперемещения. Концы штанг 18 соединены портному машиностроению, а именно к виб цепями 19 с грузами 11 Первая по ходу рационным конвейерам, и может быть исполь транспортирования штанга соединена цепью зовано в различных отраслях промышлен20 с пружиной 21 растяжения-сжатия, коности. торая установлена на вертикальных стойЦелью изобретения является повышение ках 5 неподвижной рамы 1 производительности конвейера. Качающийся конвейер работает следуюНа фиг. 1 изображен качающийся конщим образом. вейер, общий вид, на фиг 2 — вид А на Желобу 3 от эксцентрикового привода 4 фиг 1; на фиг. 3 — грузопроталкивающий механизм, вид сверху; на фиг 4 — привод Ю сообщаются возвратно-поступательные колебания в горизонтальной плоскости, под дейгрузопроталкивающего механизма ствием которых происходит перемещение Качающийся конвейер содержит устанаходящегося на желобе 3 материала. Одноновленный на неподвижной раме 1 на шаривременно с этим при вращении вала 13 и дисковых опорах 2 желоб 3, связанный с экска 14 со шитом 15 возвратно-поступательное центриковым приводом 4. На неподвижной раме I установлены вертикальные стойки 5, 15 перемещение получает цепь 17, что вызывает перемещение поперечных штанг 18 по уголсоединенные между собой в верхней части кам б, смешение грузов 11 относительно уголками 6. Грузопроталкивающий механизм тяг 8, сжатие пружин 12, поворот тяг 8 и пере7 состоит из двух тяг 8, шарнирно установмещение пластин 9 в вертикальном и гориленных на стойках 5 Тяги 8 расположены под углом к горизонту по направлению транс- 20 зонтальном направлении и сжатие пружипортирования. В верхней своей части тяги ны 21 Под действием пластины 9 находясоединены между собой шарнирно установщийся на желобе 3 материал может переленной пластиной 9 и имеют упоры 10 для мещаться даже при неколеблющемся желоограничения перемещения пластины 9. На бе 3 Оптиматьным режимом работы являнижние концы тяг 8 надеты грузы 11 с воз ется такой, когда перемещение пластин 9, можностью перемещения по тягам и соедине- 2-5 вызывающее передвижение материала, происны с ними пружинами 12. Привод грузопроходит при прямом ходе желоба 3. Обратный талкивающего механизма включает установповорот тяг 8 происходит за счет энергии ленный на валу 13 диск 14 с эксцентрично сжатых пружины 12 и 21. Сочетание колерасположенным шипом 15 На последнем баний желоба 3 с передвижением пластин 9 установлена втулка 16, соединенная тяговой позволяет увеличить производительность цепью 17 с поперечными штангами 18, устакачающегося конвейера. 8идА Фцгї 1212887 Фиг. З Составитель Л Расторглева Редактор 4 Шандор Техред И Верес Корректоре Черни Заказ 712/28 Тир^ж833 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытии 113035, Москва Ж—35 Раушская наб д 4/5 Филиал ППП «Патент* г Ужгород ул Проектная 4
