Пристрій для дренажу палива з камери згоряння газотурбінного двигуна

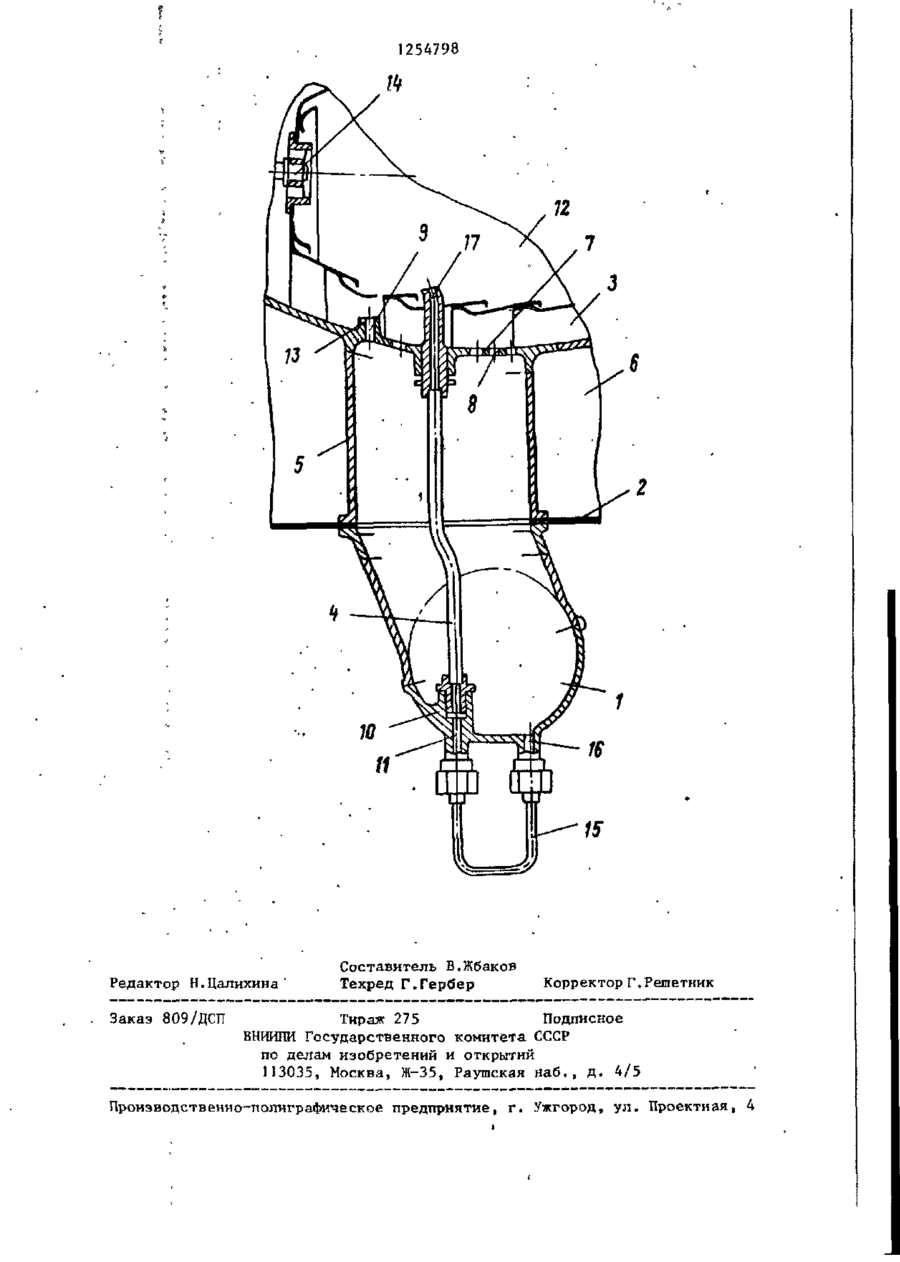

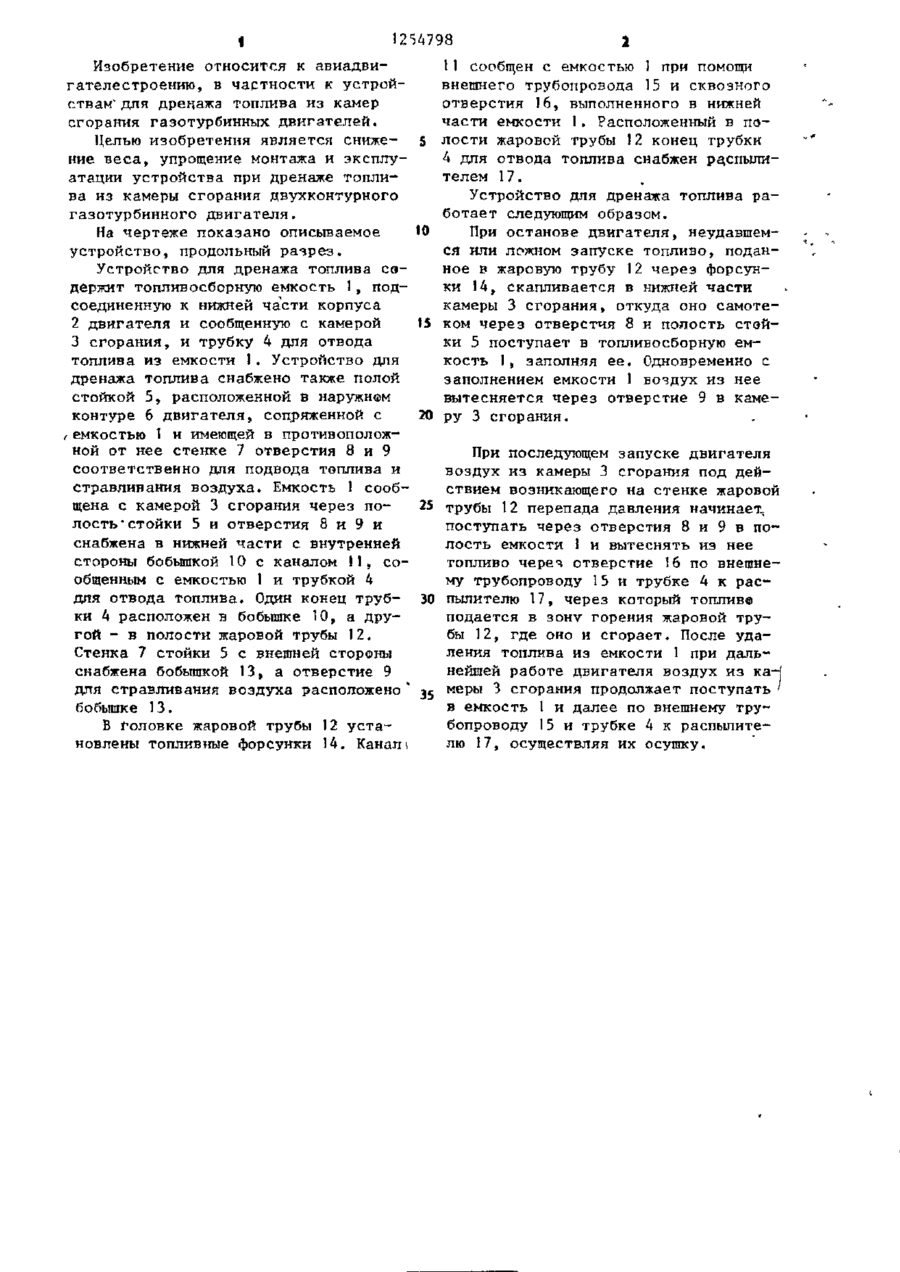

для служьвлотв-тжьэовлни* эка N СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН і А (51)С F 02 С 7/232 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3662387/25-06 (22) 15. П . 83 (72) В.В.Шгачук и А.И.Кнрилюк (53) 621.438-55(088.8) (56) Авторское свидетельство СССР № 928868, кл. F 02 С 7/22, 1980 (непубликуемое). Патент США № 2578501, кл. 60-39.09, опублик. 1951. (54)(57) 1. УСТРОЙСТВО ДЛЯ ДРЕНАЖА ТОПЛИВА ИЗ КАМЕРЫ СГОРАНИЯ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ, содержащее тогшивосборную емкость, подсоединенную к нижней части корпуса двигателя и сообщенную с камерой сгорания, и трубку для отвода топлива из емкости, о т л и ч а ю щ е е с я тем, что, с целью снижения веса, упрощения монтажа и эксплуатации при дренаже топлива из камеры сгорания двухконтур ного газотурбинного двигателя, ©но снабжено полой стойкой, расположенной в наружном контуре двигателя, сопряженной с емкостью и имеющей в ^ противоположной от нее стенке отверстия для подвода топлива и стравливания воздуха, емкость сообщена с камерой сгорания через полость стойки и отверстия и снабжена в нижней части с внутренней стороны бобышкой с каналом, сообщенным с емкостью и трубкой для отвода топлива, един конец последней расположен в бобышке, а другой - в полости жаровой трубы. 2. Устройство по п.I, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, стенка стойки с внешней стороны снабжена бобышкой» а отверстие для стравливания воздуха расположено в последней. ' а 1254798 Изобретение относится к авиадвигателестроению, в частности к устройствам' для дренажа топлива из камер сгорания газотурбинных двигателей. Целью изобретения является сниже- 5 ние веса, упрощение монтажа и эксплуатации устройства при дренаже топлива из камеры сгорания двухконтурного газотурбинного двигателя. На чертеже показано описываемое 10 устройство, продольный разрез. Устройство для дренажа топлива содержит топливосборную емкость 1, подсоединенную к нижней части корпуса 2 двигателя и сообщенную с камерой t5 3 сгорания, и трубку 4 для отвода топлива из емкости 1. Устройство для дренажа топлива снабжено также полой стойкой 5, расположенной в наружном контуре 6 двигателя, сопряженной с 20 емкостью 1 и имеющей в противоположt ной от нее стенке 7 отверстия 8 и 9 соответственно для подвода топлива и стравливания воздуха. Емкость 1 сообщена с камерой 3 сгорания через по25 лость "стойки 5 и отверстия 8 и 9 и снабжена в нижней части с внутренней стороны бобышкой 10 с каналом 11, сообщенным с емкостью 1 и трубкой 4 для отвода топлива. Один конец труб- 30 ки 4 расположен в бобышке 10, а другой - в полости жаровой трубы 12. Стенка 7 стойки 5 с внешней стороны снабжена бобышкой 13, а отверстие 9 для стравливания воздуха расположено * 35 бобышке 13. Б головке жаровой трубы 12 установлены топливные форсунки 14. Каналі 11 сообщен с емкостью 1 при помощи внешнего трубопровода 15 и сквозного отверстия 16, выполненного в нижней части емкости 1. Расположенный в полости жаровой трубы 12 конец трубки 4 для отвода топлива снабжен распылителем 17. Устройство для дренажа топлива работает следующим образом. При останове двигателя, неудавшемся или ложном запуске топливо, поданное в жаровую трубу 12 через форсунки 14, скапливается в нижней части камеры 3 сгорания, откуда оно самотеком через отверстия 8 н полость стойки 5 поступает в топливосборную емкость 1, заполняя ее. Одновременно с заполнением емкости 1 воздух из нее вытесняется через отверстие 9 в камеру 3 сгорания. При последующем запуске двигателя воздух из камеры 3 сгорания под действием возникающего на стенке жаровой трубы 12 перепада давления начинает, поступать через отверстия 8 и 9 в полость емкости 1 и вытеснять из нее топливо через отверстие 16 по внешнему трубопроводу 15 и трубке 4 к распылителю 17, через который Т О П Л И В Ф подается в зону горения жаровой трубы 12, где оно и сгорает. После удаления топлива из емкости 1 при дальнейшей работе двигателя воздух из ка-' меры 3 сгорания продолжает поступать ' в емкость 1 и далее по внешнему трубопроводу 15 и трубке 4 к распылителю 17, осуществляя их осушку. 1254798 10 n Редактор Н.Цалихина ' Заказ 809/ДСП Составитель В.Жбаков Техред Г.Гербер Корректор Г.Решетник Тираж 275 Подписное ВНИШТИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
