Спосіб охорони підземної камери

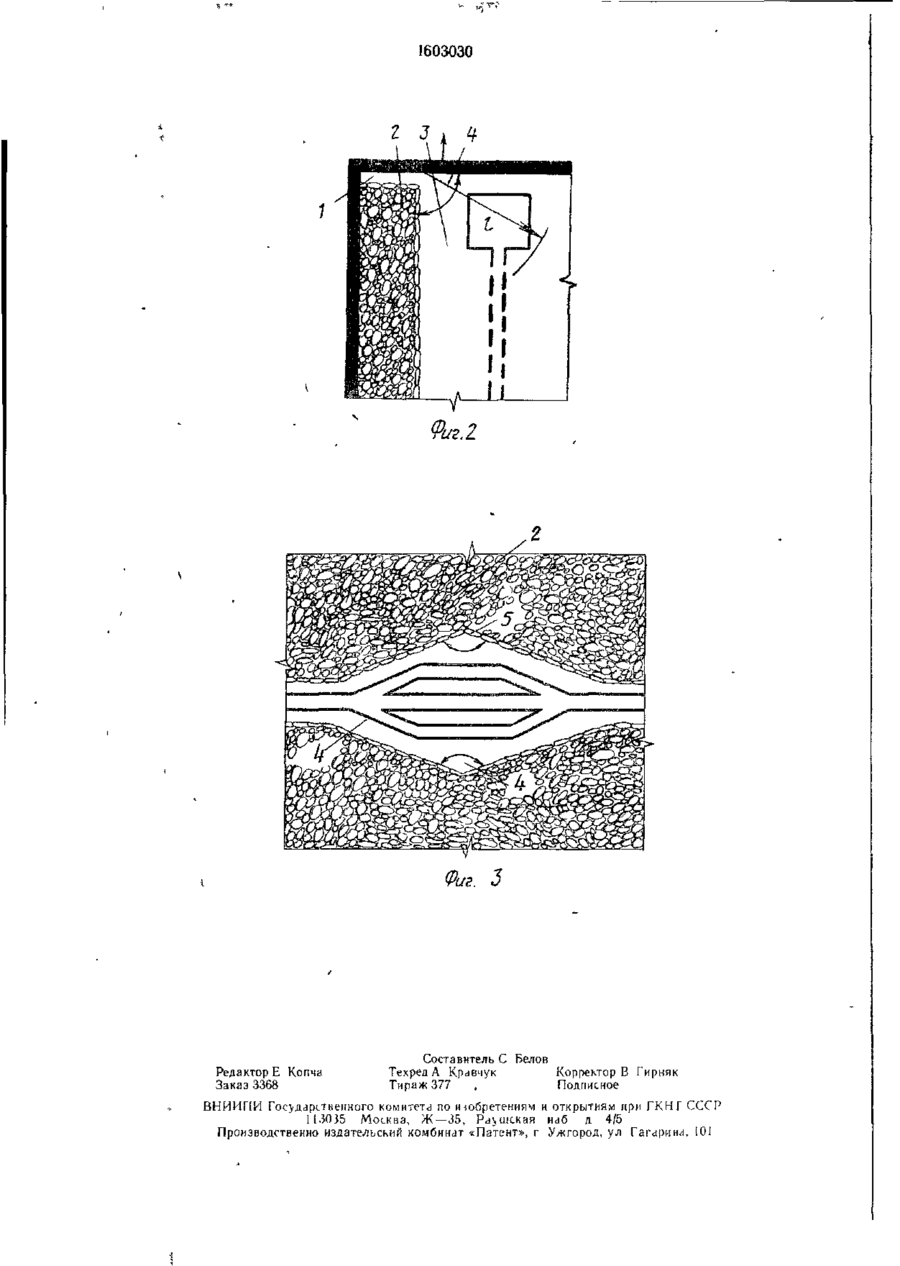

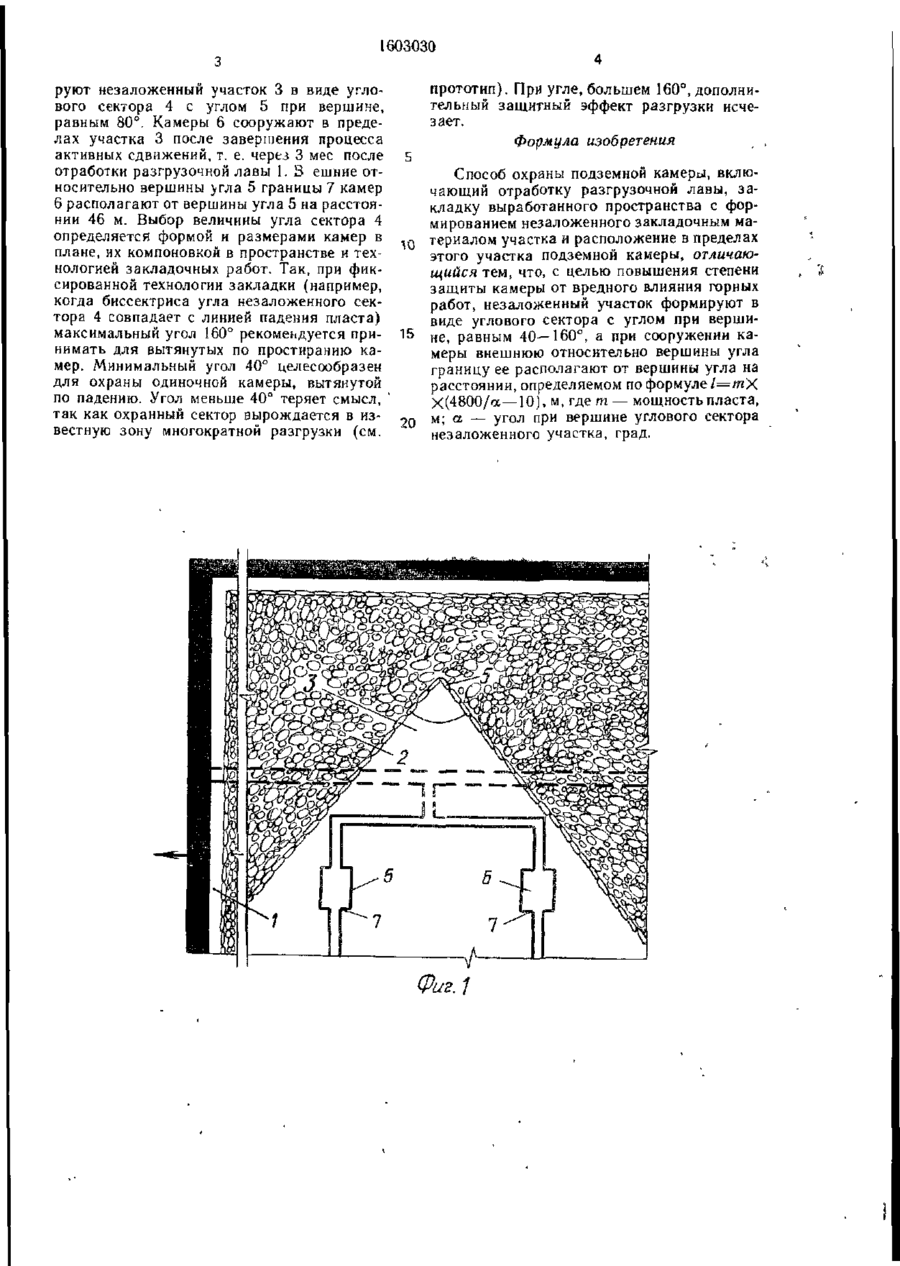

Изобретение относится к горному делу и м. б. использовано для защиты от горного давления подземных выработок ограниченной протяженности. Цель — повышение степени защиты камеры от вреднего влияния горных работ. Для этого проводят отработку разгрузочной лавы, закладку выработанного пространства, оставление незаложенного закладочным материалом участка и располагают в пределах этого участка подземную камеру- Формируют незаложенный участок в виде углового сектора с углом при вершине, равным 40—160°. Внешнюю относительно вершины угла границу камеры располагают на расстоянии, определяемом по зависимости /=m(4500/ct — 10)м, где т — мощность пласта, м; а — угол при вершине углового сектора незаложенного участка, град. Способ обеспечивает более высокую степень защиты при равном расходе закладочного материала за счег реализации пространственною эффекта разгрузки у вогнутой угловой части выработанного пространства. 3 ил. Изобретение относится к горному делу и может быть использовано для защиты от горного давления подземных выработок ограниченной протяженности (камер подземных машин, опрокидывателей и т. п.) при следующих горногеологических условиях- мощность угольного пласта 1—2 м; угол залегания пород 0—20°, вмещающие породы имеют средневзвешенную прочность на сжатие 40— 70 МПа. Целью изобретения является повышение степени защиты' камеры от вреднего влияния горных работ На фиг. 1 изображена схема для реализации предлагаемого способа охраны подземных камер подъемных маїш.н (размеры камер в плане 6x8 м; глубина разработки 1000 м; мощность пласта 1 м, вмещающие породы средней прочности с пределом на сжатие 60 МПа); на фиг 2 — пример выполнения способа, когда камера касается внешней границы незаложенного ка углом; на фиг 3 — пример выполнения охраны камер склада взрывчатых веществ двумя незаложенными участками в виде противостоящих угловых секторов. Способ заключается в отработке разгрузочной лавы 3, закладке выработанного пространства 2 с формированием незаложенного закладочным материалом участка 3 в виде углового сектора 4 с углом 5 при вершине, равным 40—160°, и расположение в пределах указанного участка подземной камеры 6. При этом внешнюю относительно вершины угла границу 7 камеры 6 располагают от вершины угла на расстоянии, определяемом по формуле /—m(45Q0/ct—10), где т — мощность пласта, м; а — угол при вершине углового сектора незаложенного участка, град Пример Для защиты камер 6 подъемных машин от вредного влияния горных работ отработали разгрузочную лаЕу І длиной 100 м с закладкой выработанного просг2\~ Скреперной установкой форми (21) 4398816/31-03 (22) 28.03.88 (46) 30.JO 90. Бюл № 40 (71) Донецкий политехнический институт (72) М. П. Зборщик, В. В. Назимко и А. Ф. Бахтин (53) 622.273.2(088.8) (56) Авторское свидетельство СССР № 1208259, кл. Е 21 D 20/00, 1984. Авторское свидетельство СССР № 735804, кл. Е 21 F 15/00, 1980. ч | о о 1603030 руют незаложенный участок 3 в виде углового сектора 4 с углом 5 при вершине, равным 80°. Камеры 6 сооружают в пределах участка 3 после завершения процесса активных сдвижений, т. е. через 3 мес после отработки разгрузочной лавы 1. 3 ешние относительно вершины >гла 5 границы 7 камер 6 располагают от вершины угла 5 на расстоянии 46 м. Выбор величины угла сектора 4 определяется формой и размерами камер в плане, их компоновкой в пространстве и технологией закладочных работ. Так, при фиксированной технологии закладки (например, когда биссектриса угла незаложенного сектора 4 совпадает с линией падения пласта) максимальный угол 160° рекомендуется принимать для вытянутых по простиранию камер. Минимальный угол 40° целесообразен для охраны одиночной камеры, вытянутой по падению. Угол меньше 40° теряет смысл, так как охранный сектор вырождается в известную зону многократной разгрузки (см. прототип). При угле, большем 160°, дополнительный защитный эффект разгрузки исчезает. Формула изобретения Способ охраны подземной камеры, включающий отработку разгрузочной лавы, закладку выработанного пространства с формированием незаложенного закладочным материалом участка и расположение в пределах этого участка подземной камеры, отличающийся тем, что, с целью повышения степени защиты камеры от вредного влияния горных работ, незаложенный участок формируют в виде углового сектора с углом при верши15 не, равным 40—160°, а при сооружении камеры внешнюю относительно вершины угла границу ее располагают от вершины угла на расстоянии, определяемом по формуле 1=шХ Х(4800/а—10), м, где m — мощность пласта, м; а — угол при вершине углового сектора ?0 незаложенного участка, град. Фиг.1 1603030 РедакторЕ Копча Заказ 3368 Составитель С Белов Техред А Кравчук Корректор В Гирняк Тираж 377 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНГ СССР 1 130 35 Москва, Ж—35, Ра\шская наб д 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
