Селекційна сівалка

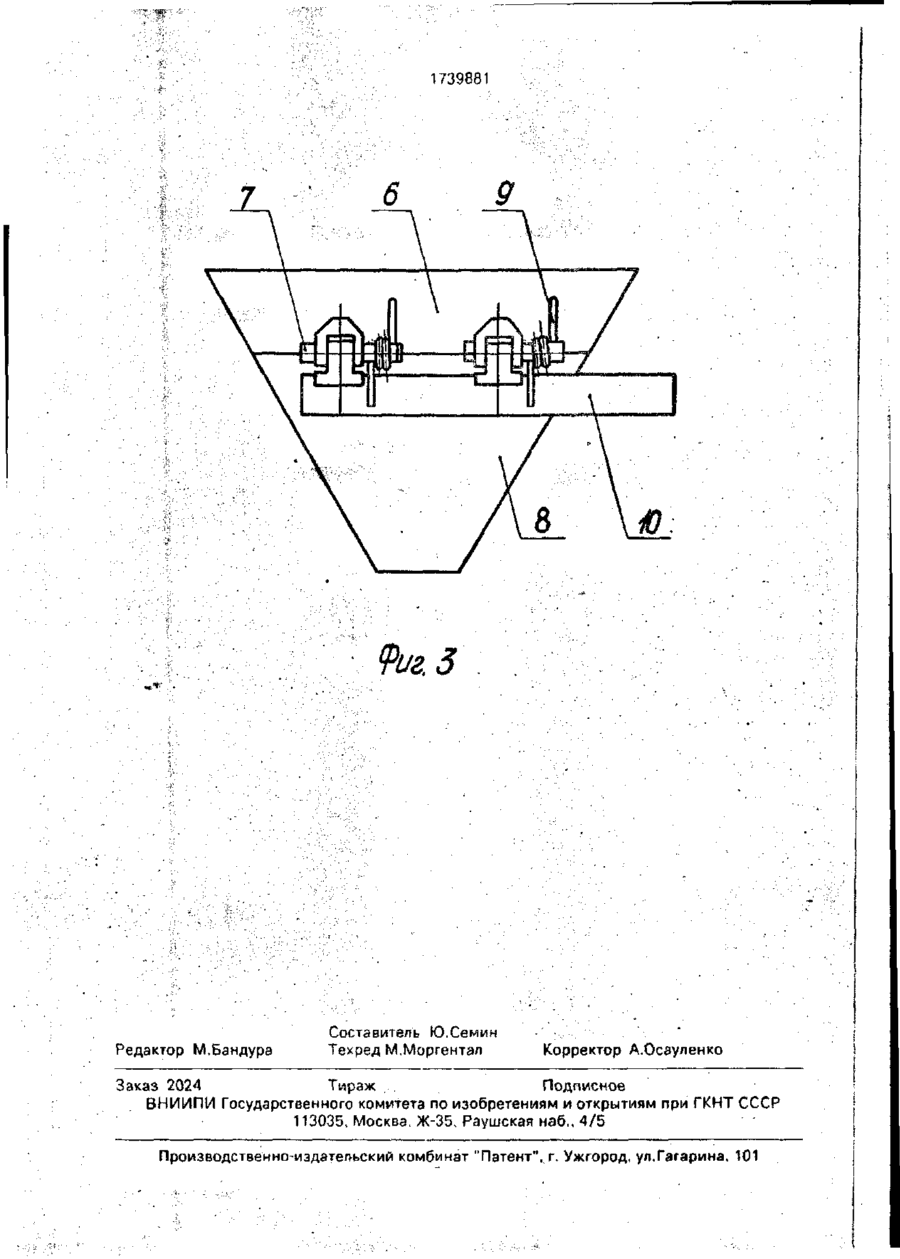

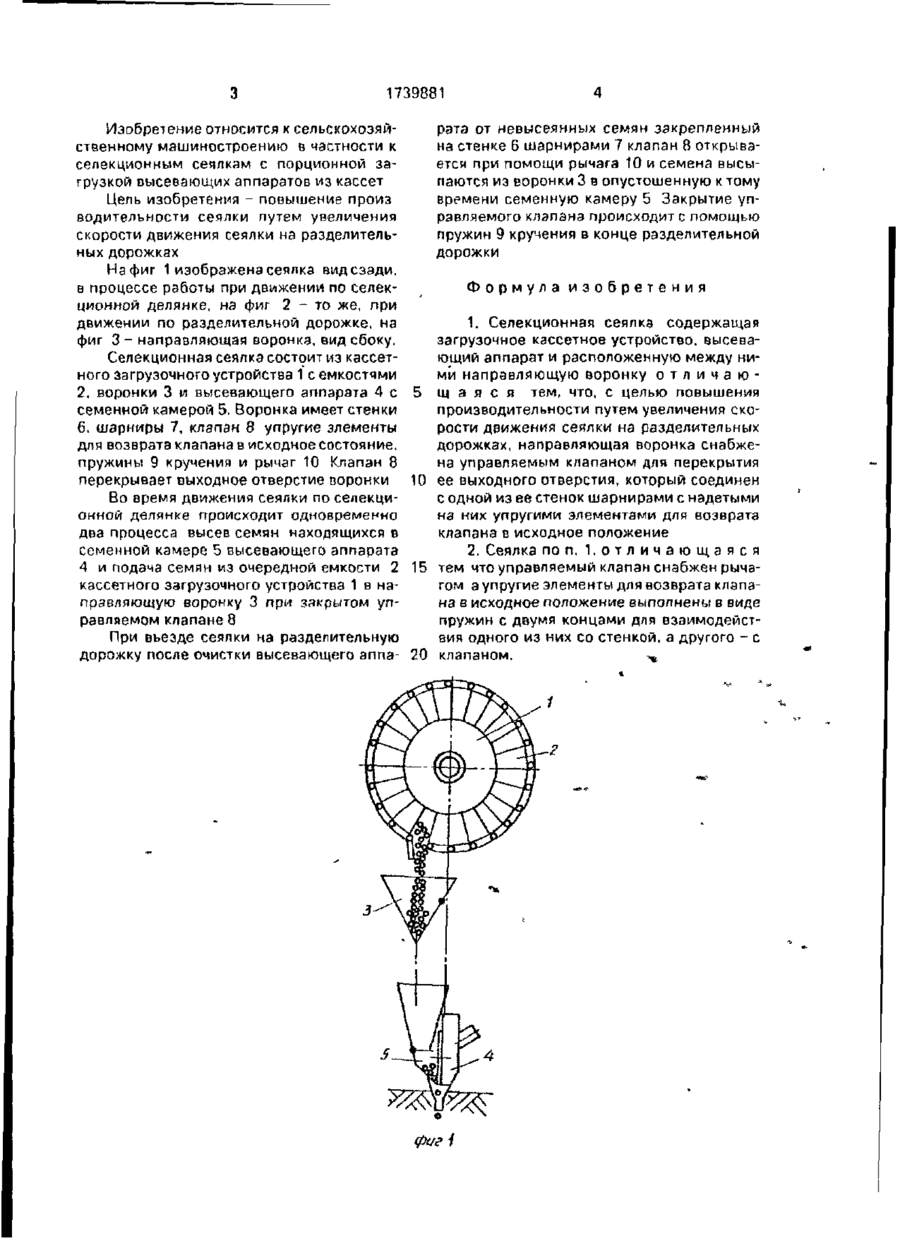

Изобретение относится к сельскохозяйственному машиностроению, в частности к селекционным сеялкам с порционной загрузкой высевающих аппаратов из кассет, Цель изобретения - повышение производительности путем увеличения скорости движения сеялки на разделительных дорожках. Сеялка селекционная содержит кассетное загрузочное' устройство 1 с емкостями 2, направляющую воронку 3, высевающий аппарат с семенной камерой. Направляющая воронка 3 состоит из стенок 6, одна из которых снабжена шарнирами 7, клапаном 8 с рычггом, и возвратных пружин. При движении сеялки происходит высев семян и загрузка направляющей воронки 3 семенами из емкости 2. При въезде на разделительную полосу происходит опорожнение высевающего аппарата, срабатывает клапан 8 и новая порция семян поступает в высевающий аппарат. 1 з.п. ф-лы, 3 ил. С 1739881 Изобретение относится к сельскохозяйственному машиностроению в частности к селекционным сеялкам с порционной загрузкой высевающих аппаратов из кассет Цель изобретения - повышение произ водительности сеялки путем увеличения скорости движения сеялки на разделительных дорожках На фиг 1 изображена сеялка вид сзади, в процессе работы при движении по селекционной делянке, на фиг 2 - то же, при движении по разделительной дорожке, на фиг 3 - направляющая воронка, вид сбоку. Селекционная сеялка состоит из кассетного загрузочного устройства 1 с емкостями 2. воронки 3 и высевающего аппарата 4 с семенной камерой 5. Воронка имеет стенки 6, шарниры 7, клапан 8 упругие элементы для возврата клапана в исходное состояние, пружины 9 кручения и рычаг 10 Клапан 8 перекрывает выходное отверстие воронки Во время движения сеялки по селекционной делянке происходит одновременно два процесса высев семян находящихся в семенной камере 5 высевающего аппарата 4 и подача семян из очередной емкости 2 кассетного загрузочного устройства 1 в направляющую воронку 3 при закрытом управляемом клапане 8 При въезде сеялки на разделительную дорожку после очистки высевающего аппа рата от невысеянных семян закрепленный на стенке 6 шарнирами 7 клапан 8 открывается при помощи рычага 10 и семена высыпаются из воронки 3 в опустошенную к тому времени семенную камеру 5 Закрытие управляемого клапана происходит с помощью пружин 9 кручения в конце разделительной дорожки Формула 5 10 15 20 изобретения 1. Селекционная сеялка содержащая загрузочное кассетное устройство, высевающий аппарат и расположенную между ними направляющую воронку о т л и ч а ю щ а я с я тем, что, с целью повышения производительности путем увеличения скорости движения сеялки на разделительных дорожках, направляющая воронка снабжена управляемым клапаном для перекрытия ее выходного отверстия, который соединен с одной из ее стенок шарнирами с надетыми на них упругими элементами для возврата клапана в исходное положение 2. Сеялка по п. 1 , о т л и ч а ю щ а я с я тем что управляемый клапан снабжен рычагом а упругие элементы для возврата клапана в исходное положение выполнены в виде пружин с двумя концами для взаимодействия одного из них со стенкой, а другого - с клапаном. ^ 1739881 %г. З Редактор М.Бандура Составитель Ю.Семин Техред М.Моргентал Корректор А.Осауленко Заказ 2024 Тираж Подписное ВНИИПМ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издатепьский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
