Універсальний інерційний рушій ігнатова
Номер патенту: 17203
Опубліковано: 01.04.1997
Формула / Реферат
Универсальный инерционный движитель, включающий связанный с приводом корпус, на кронштейнах которого размещены рычаги с инерционными грузами и рычаги, связанные с упругим элементом, отличающийся тем, что рычаги с инерционными грузами и рычаги, связанные с упругим элементом жестко связаны с планками, закрепленными на корпусе с возможностью движения, при этом упругий элемент в статике обеспечивает возможность отклонения рычагов с инерционными грузами от линии параллельной оси вращения корпуса под углом в сторону этой оси.
Текст

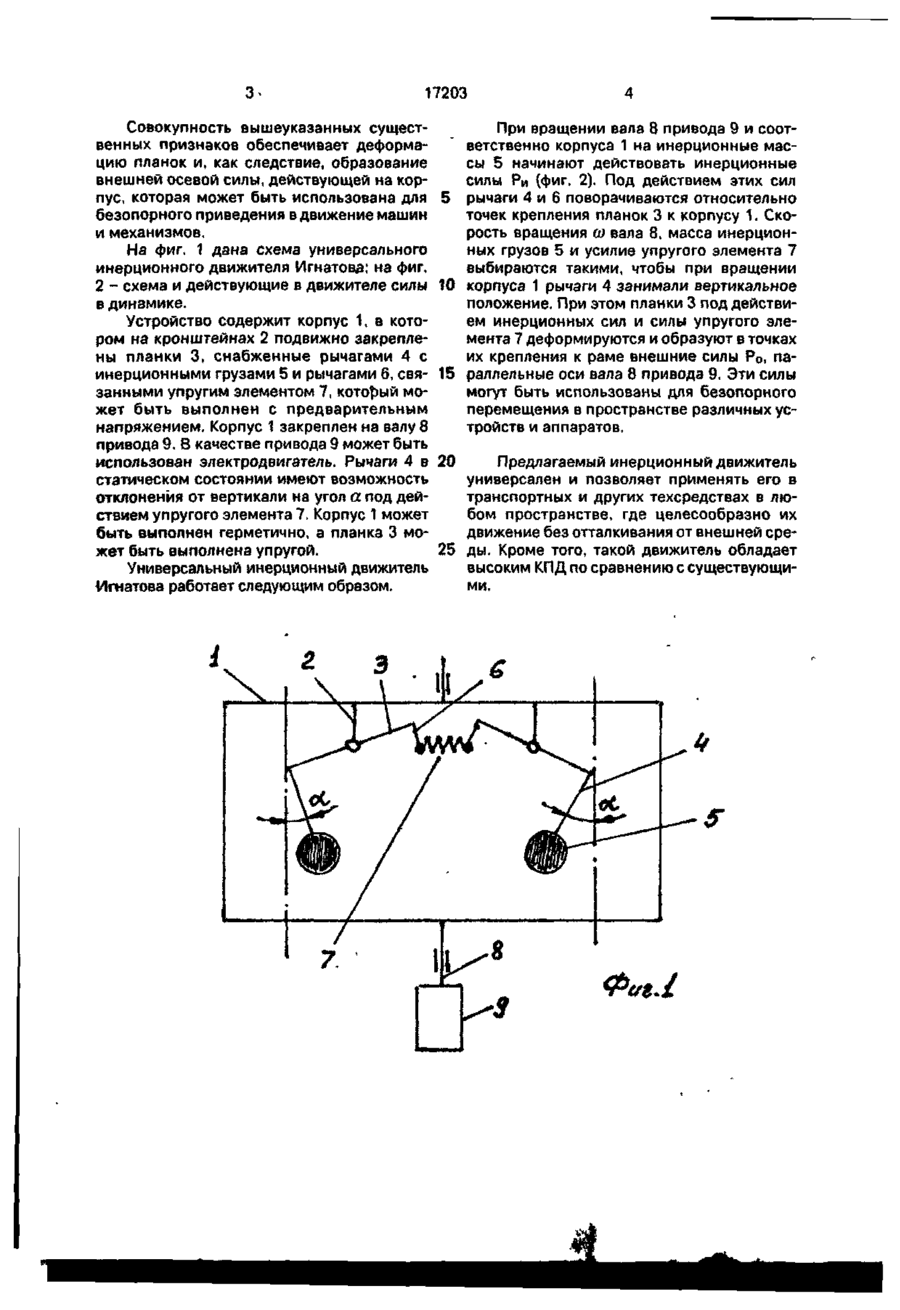

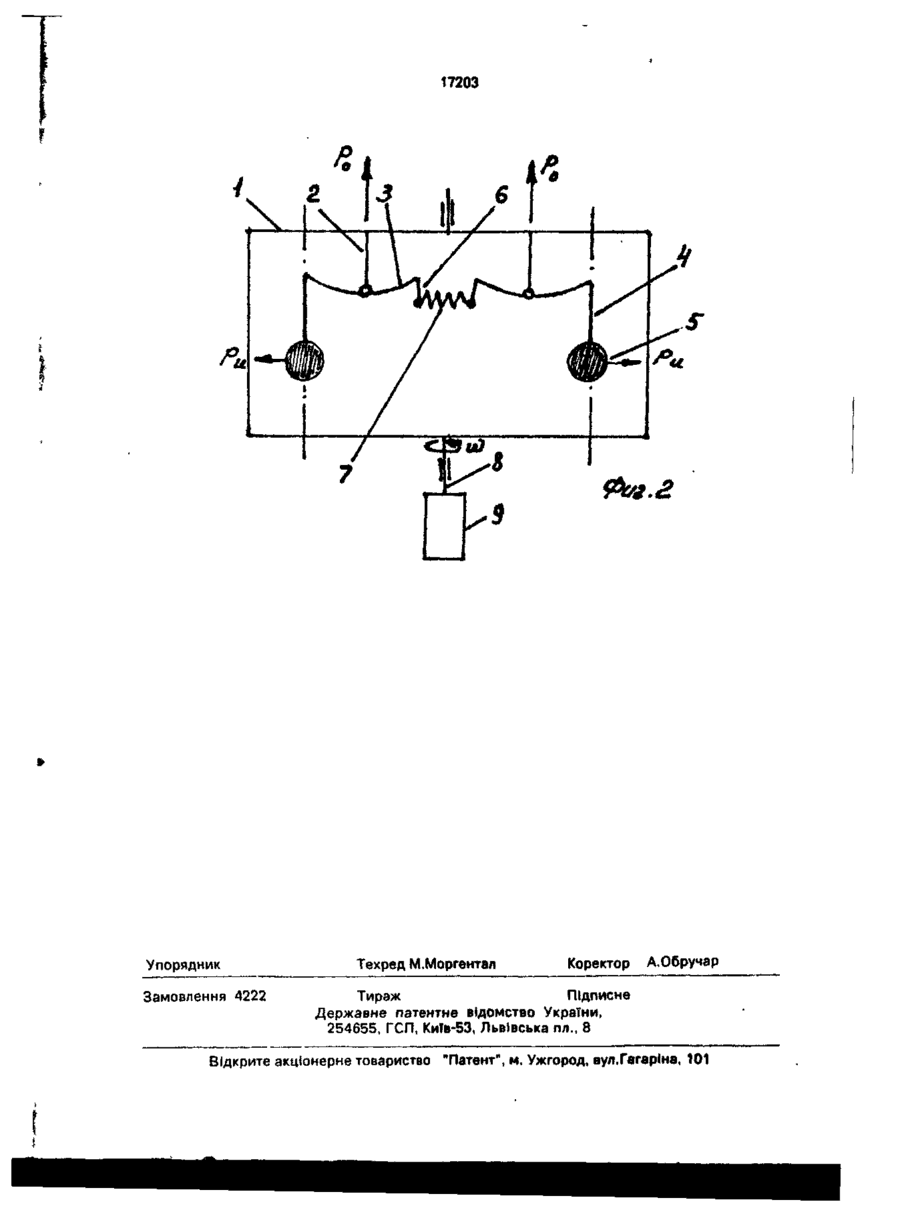

Универсальный инерционный движитель, включающий связанный с приводом корпус, на кронштейнах которого размещены рычаги с инерционными грузами и рыча Изобретение относится к механизмам, приводящим механические устройства в движение и может быть использовано для приведения в движение наземных, водных и космических устройств и аппаратов. Известно инерционное устройство, содержащее вал и связанные с ним инерционные массы, размещенные на подпружиненных рычагах. При вращении вала в нем возникают инерционные силы, под действием которых инерционные массы расходятся и сжимают пружину, силы упругости которой уравновешивают инерционные силы масс (Справочное пособие "Механизмы". Под ред. С.Н.Кожевникова. М., "Машиностроение", 1976, с.617, рис. 10.79). Недостатком этого инерционного устройства является то, что система действующих в нем сил является замкнутой и поэтому оно не может быть использовано в качестве движителя. ги, связанные с упругим элементом, о т л и ч а ю щ и й с я тем, что рычаги с инерционными грузами и рычаги, связанные с упругим элементом жестко связаны с планками, закрепленными на корпусе с возможностью движения, при этом упругий элемент в статике обеспечивает возможность отклонения рычагов с инерционными грузами от линии параллельной оси вращения корпуса под углом в сторону этой оси. В основу изобретения поставлена задача создания универсального инерционного движителя, образующего при работе внешнюю составляющую действующих в устройстве сил, которая может быть использована для безопасного приведения в движение машин и механизмов. Поставленная задача решается тем, что в универсальном инерционном движителе Игнатова, содержащем связанный с приводом корпус, на кронштейнах которого размещены рычаги с инерционными грузами и рычаги, связанные с упругим элементом, при этом согласно изобретению рычаги с инерционными грузами и рычаги, связанные с упругим элементом, жестко связаны с планками, закрепленными на корпусе с возможностью движения, при этом упругий элемент в статике обеспечивает возможность отклонения рычагов с инерционными грузами от линии параллельной оси вращения корпуса под углом в сторону этой оси. С > о со |> 17203 Совокупность вышеуказанных существенных признаков обеспечивает деформацию планок и, как следствие, образование внешней осевой силы, действующей на корпус, которая может быть использована для 5 безопорного приведения в движение машин и механизмов. На фиг. 1 дана схема универсального инерционного движителя Игнатова; на фиг. 2 - схема и действующие в движителе силы 10 в динамике. Устройство содержит корпус 1, в котором на кронштейнах 2 подвижно закреплены планки 3, снабженные рычагами 4 с инерционными грузами 5 и рычагами б, свя- 15 занными упругим элементом 7, который может быть выполнен с предварительным напряжением. Корпус 1 закреплен на валу 8 привода 9. В качестве привода 9 может быть использован электродвигатель. Рычаги 4 в 20 статическом состоянии имеют возможность отклонения от вертикали на угол а под действием упругого элемента 7. Корпус 1 может быть выполнен герметично, а планка 3 может быть выполнена упругой. 25 Универсальный инерционный движитель Игнатова работает следующим образом. При вращении вала 8 привода 9 и соответственно корпуса 1 на инерционные массы 5 начинают действовать инерционные силы Ри (фиг. 2). Под действием этих сил рычаги 4 и 6 поворачиваются относительно точек крепления планок 3 к корпусу 1. Скорость вращения о) вала 8, масса инерционных грузов 5 и усилие упругого элемента 7 выбираются такими, чтобы при вращении корпуса 1 рычаги 4 занимали вертикальное положение. При этом планки 3 под действием инерционных сил и силы упругого элемента 7 деформируются и образуют в точках их крепления к раме внешние силы Ро, параллельные оси вала 8 привода 9. Эти силы могут быть использованы для безопорного перемещения в пространстве различных устройств и аппаратов. Предлагаемый инерционный движитель универсален и позволяет применять его в транспортных и других техсредствах в любом пространстве, где целесообразно их движение без отталкивания от внешней среды. Кроме того, такой движитель обладает высоким КПД по сравнению с существующими. 17203 Упорядник Замовлення 4222 Техред М.Моргентал Коректор А.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюIhnatovs universal inertial mover
Автори англійськоюIhnatov Ivan Heorhiiovych, Cherezova Olena Ivanivna
Назва патенту російськоюУниверсальный инерционный движитель игнатова
Автори російськоюИгнатов Иван Георгиевич, Черезова Елена Ивановна
