Пристрій для профілактики і лікування деформацій та дегенеративних захворювань хребта

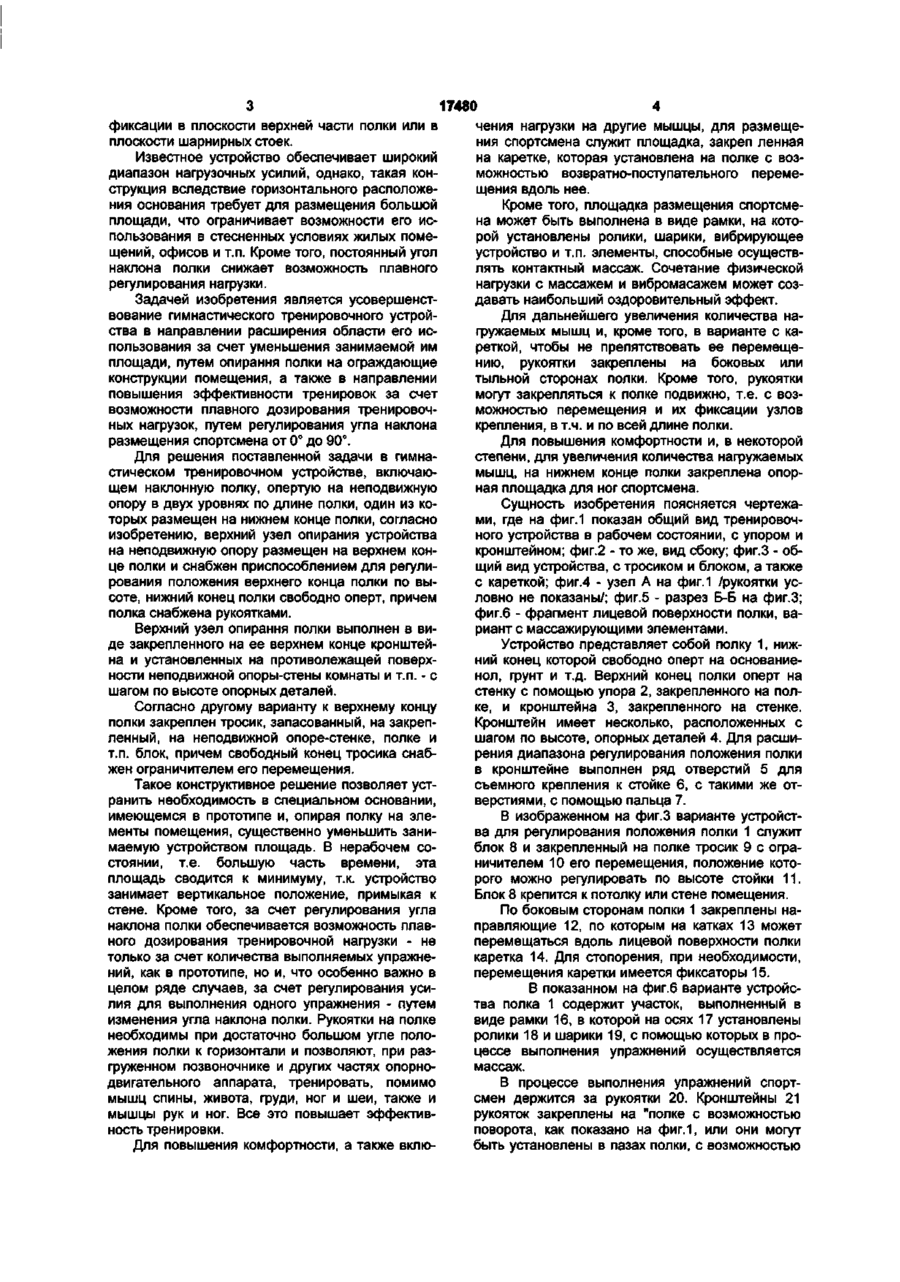

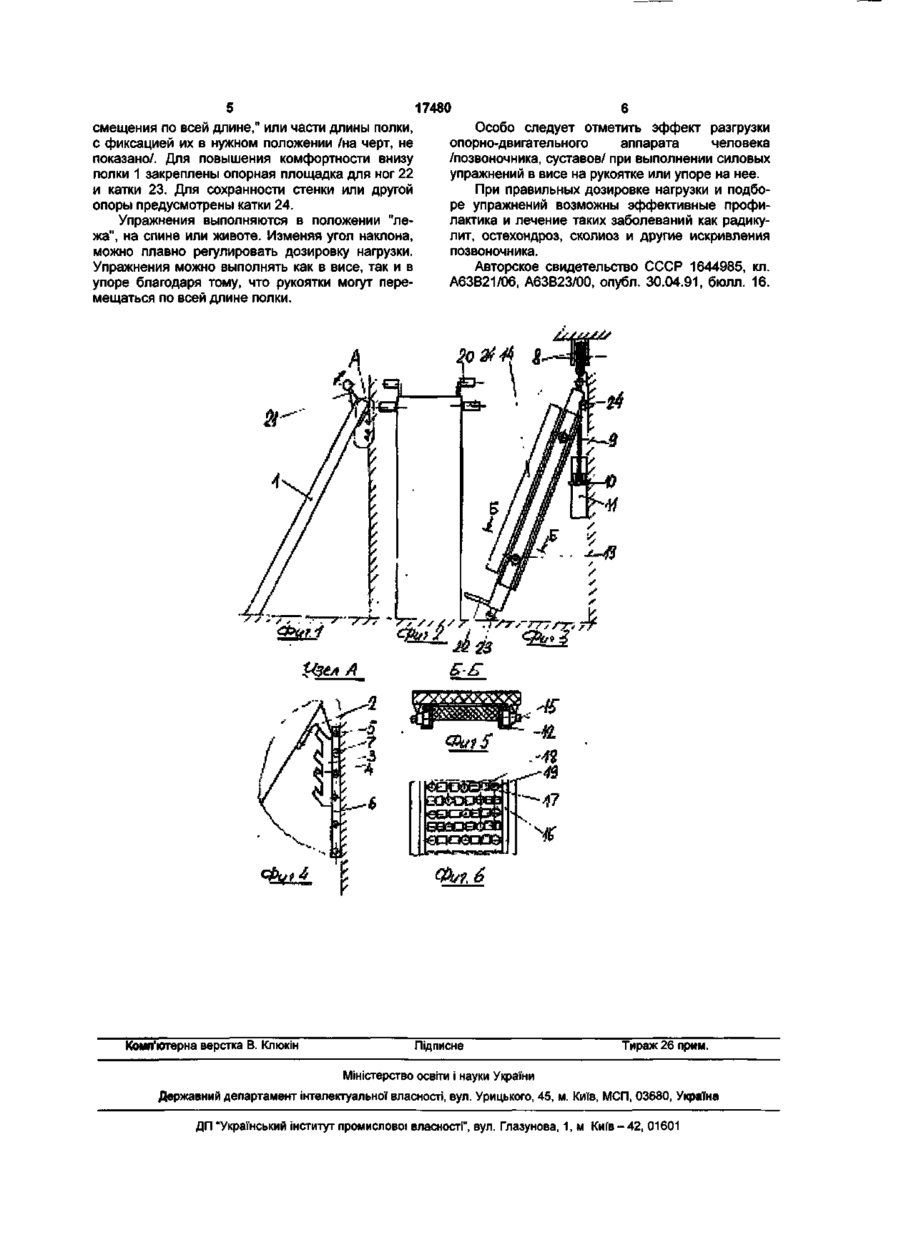

1. Устройство для профилактики и лечения деформаций и дегенеративных заболеваний позвоночника, содержащее наклонную полку, снабженную размещенным на своем верхнем конце узлом опирання на неподвижную опору, приспособление для регулирования положения верхнего конца полки по высоте, при этом нижний конец полки свободно оперт, отличающееся тем, что полка снабжена средством для удержания человека руками, обеспечивающим эффект разгрузки опорно-двигательного аппарата. 2. Устройство по п.1, отличающееся тем, что средство для удержания человека закреплено на полке с возможностью его смещения относительно полки и фиксации в требуемом положении. 3. Устройство п.1 или 2, отличающееся тем, что средство для удержания человека руками представлено одной или двумя рукоятками. 4. Устройство по п.З, отличающееся тем, что рукоятки закреплены на боковых или тыльной сторонах полки. 5. Устройство по одному из пп.1-4, отличающееся тем, что на верхнем конце полки закреплен упор, а на противолежащей поверхности неподвижной опоры установлены с шагом по высоте опорные детали с возможностью взаимодействия с упомянутым упором. 6. Устройство по одному из пп.1-4, отличающееся тем, что на верхнем конце полки закреплен тросик, запасованный на закрепленный на неподвижной опоре блок, при этом устройство снабжено ограничителем перемещения упомянутого тросика. 7. Устройство по одному из пп.1-6, отличающееся тем, что на полке установлена с возможностью возвратно-поступательного перемещения каретка, снабженная площадкой для размещения человека. 8. Устройство по одному из пп.1-6, отличающееся тем, что полка снабжена площадкой для размещения человека, выполненной в виде рамки, на которой закреплены элементы, выполненные с возможностью контактного массажного воздействия на человека. 9. Устройство по одному из пп.1-8, отличающееся тем, что на нижнем конце полки закреплена опорная площадка для ног человека. Изобретение относится к оборудованию для занятий физкультурой и спортом и может найти применение в жилых и рабочих помещениях, гостиницах, спортивных, оздоровительных, лечебных учреждениях и т.п. Наиболее близким по технической сущности к предлагаемому является гимнастическое тренировочное устройство в виде наклонной полки рамной конструкции с площадками для размещения спортсмена. Нижний конец полки шарнирно закреплен к неподвижной опоре в виде расположенного на полу или земле основания. Другой, верхний, опорный узел полки образован стойками, шарнирно закрепленными своими концами к основанию и полке примерно посредине ее длины. В устройстве имеется также две площадки для размещения спортсмена, одна из которых закреплена на полке неподвижно, а другая - шарнирно, с возможностью СМ О 00 О) 17480 фиксации в плоскости верхней части полки или в плоскости шарнирных стоек. Известное устройство обеспечивает широкий диапазон нагрузочных усилий, однако, такая конструкция вследствие горизонтального расположения основания требует для размещения большой площади, что ограничивает возможности его использования в стесненных условиях жилых помещений, офисов и т.п. Кроме того, постоянный угол наклона полки снижает возможность плавного регулирования нагрузки. Задачей изобретения является усовершенствование гимнастического тренировочного устройства в направлении расширения области его использования за счет уменьшения занимаемой им площади, путем опирання полки на ограждающие конструкции помещения, а также в направлении повышения эффективности тренировок за счет возможности плавного дозирования тренировочных нагрузок, путем регулирования угла наклона размещения спортсмена от 0° до 90°. Для решения поставленной задачи в гимнастическом тренировочном устройстве, включающем наклонную полку, опертую на неподвижную опору в двух уровнях по длине полки, один из которых размещен на нижнем конце полки, согласно изобретению, верхний узел опирання устройства на неподвижную опору размещен на верхнем конце полки и снабжен приспособлением для регулирования положения верхнего конца полки по высоте, нижний конец полки свободно оперт, причем полка снабжена рукоятками. Верхний узел опирання полки выполнен в виде закрепленного на ее верхнем конце кронштейна и установленных на противолежащей поверхности неподвижной опоры-стены комнаты и т.п. - с шагом по высоте опорных деталей. Согласно другому варианту к верхнему концу полки закреплен тросик, запасованный, на закрепленный, на неподвижной опоре-стенке, полке и т.п. блок, причем свободный конец тросика снабжен ограничителем его перемещения. Такое конструктивное решение позволяет устранить необходимость в специальном основании, имеющемся в прототипе и, опирая полку на элементы помещения, существенно уменьшить занимаемую устройством площадь. В нерабочем состоянии, т.е. большую часть времени, эта площадь сводится к минимуму, т.к. устройство занимает вертикальное положение, примыкая к стене. Кроме того, за счет регулирования угла наклона полки обеспечивается возможность плавного дозирования тренировочной нагрузки - не только за счет количества выполняемых упражнений, как в прототипе, но и, что особенно важно в целом ряде случаев, за счет регулирования усилия для выполнения одного упражнения - путем изменения угла наклона полки. Рукоятки на полке необходимы при достаточно большом угле положения полки к горизонтали и позволяют, при разгруженном позвоночнике и других частях опорнодвигательного аппарата, тренировать, помимо мышц спины, живота, груди, ног и шеи, также и мышцы рук и ног. Все это повышает эффективность тренировки. Для повышения комфортности, а также вклю чения нагрузки на другие мышцы, для размещения спортсмена служит площадка, закреп ленная на каретке, которая установлена на полке с возможностью возвратно-поступательного перемещения вдоль нее. Кроме того, площадка размещения спортсмена может быть выполнена в виде рамки, на которой установлены ролики, шарики, вибрирующее устройство и т.п. элементы, способные осуществлять контактный массаж. Сочетание физической нагрузки с массажем и вибромасажем может создавать наибольший оздоровительный эффект. Для дальнейшего увеличения количества нагружаемых мышц и, кроме того, в варианте с кареткой, чтобы не препятствовать ее перемещению, рукоятки закреплены на боковых или тыльной сторонах полки. Кроме того, рукоятки могут закрепляться к полке подвижно, т.е. с возможностью перемещения и их фиксации узлов крепления, в т.ч. и по всей длине полки. Для повышения комфортности и, в некоторой степени, для увеличения количества нагружаемых мышц, на нижнем конце полки закреплена опорная площадка для ног спортсмена. Сущность изобретения поясняется чертежами, где на фиг.1 показан общий вид тренировочного устройства в рабочем состоянии, с упором и кронштейном; фиг.2 - то же, вид сбоку; фиг.З - общий вид устройства, с тросиком и блоком, а также с кареткой; фиг.4 - узел А на фиг.1 /рукоятки условно не показаны/; фиг.5 - разрез Б-Б на фиг.З; фиг.6 - фрагмент лицевой поверхности полки, вариант с массажирующими элементами. Устройство представляет собой полку 1, нижний конец которой свободно оперт на основаниенол, грунт и т.д. Верхний конец полки оперт на стенку с помощью упора 2, закрепленного на полке, и кронштейна 3, закрепленного на стенке. Кронштейн имеет несколько, расположенных с шагом по высоте, опорных деталей 4. Для расширения диапазона регулирования положения полки в кронштейне выполнен ряд отверстий 5 для съемного крепления к стойке 6, с такими же отверстиями, с помощью пальца 7. В изображенном на фиг.З варианте устройства для регулирования положения полки 1 служит блок 8 и закрепленный на полке тросик 9 с ограничителем 10 его перемещения, положение которого можно регулировать по высоте стойки 11. Блок 8 крепится к потолку или стене помещения. По боковым сторонам полки 1 закреплены направляющие 12, по которым на катках 13 может перемещаться вдоль лицевой поверхности полки каретка 14. Для стопорения, при необходимости, перемещения каретки имеется фиксаторы 15. В показанном на фиг.6 варианте устройства полка 1 содержит участок, выполненный в виде рамки 16, в которой на осях 17 установлены ролики 18 и шарики 19, с помощью которых в процессе выполнения упражнений осуществляется массаж. В процессе выполнения упражнений спортсмен держится за рукоятки 20. Кронштейны 21 рукояток закреплены на "полке с возможностью поворота, как показано на фиг.1, или они могут быть установлены в пазах полки, с возможностью 17480 смещения по всей длине," или части длины полки, с фиксацией их в нужном положении /на черт, не показано/. Для повышения комфортности внизу полки 1 закреплены опорная площадка для ног 22 и катки 23. Для сохранности стенки или другой опоры предусмотрены катки 24. Упражнения выполняются в положении "лежа", на спине или животе. Изменяя угол наклона, можно плавно регулировать дозировку нагрузки. Упражнения можно выполнять как в висе, так и в упоре благодаря тому, что рукоятки могут перемещаться по всей длине полки. и$ел А Комп'ютерна верстка В. Клюкін Особо следует отметить эффект разгрузки опорно-двигательного аппарата человека /позвоночника, суставов/ при выполнении силовых упражнений в висе на рукоятке или упоре на нее. При правильных дозировке нагрузки и подборе упражнений возможны эффективные профилактика и лечение таких заболеваний как радикулит, остехондроз, сколиоз и другие искривления позвоночника. Авторское свидетельство СССР 1644985, кл. А63В21/06, А63В23/00, опубл. 30.04.91, бюлл. 16. Б-Є Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
