Пристрій для очищення, транспортування та сортування коренебульбоплодів

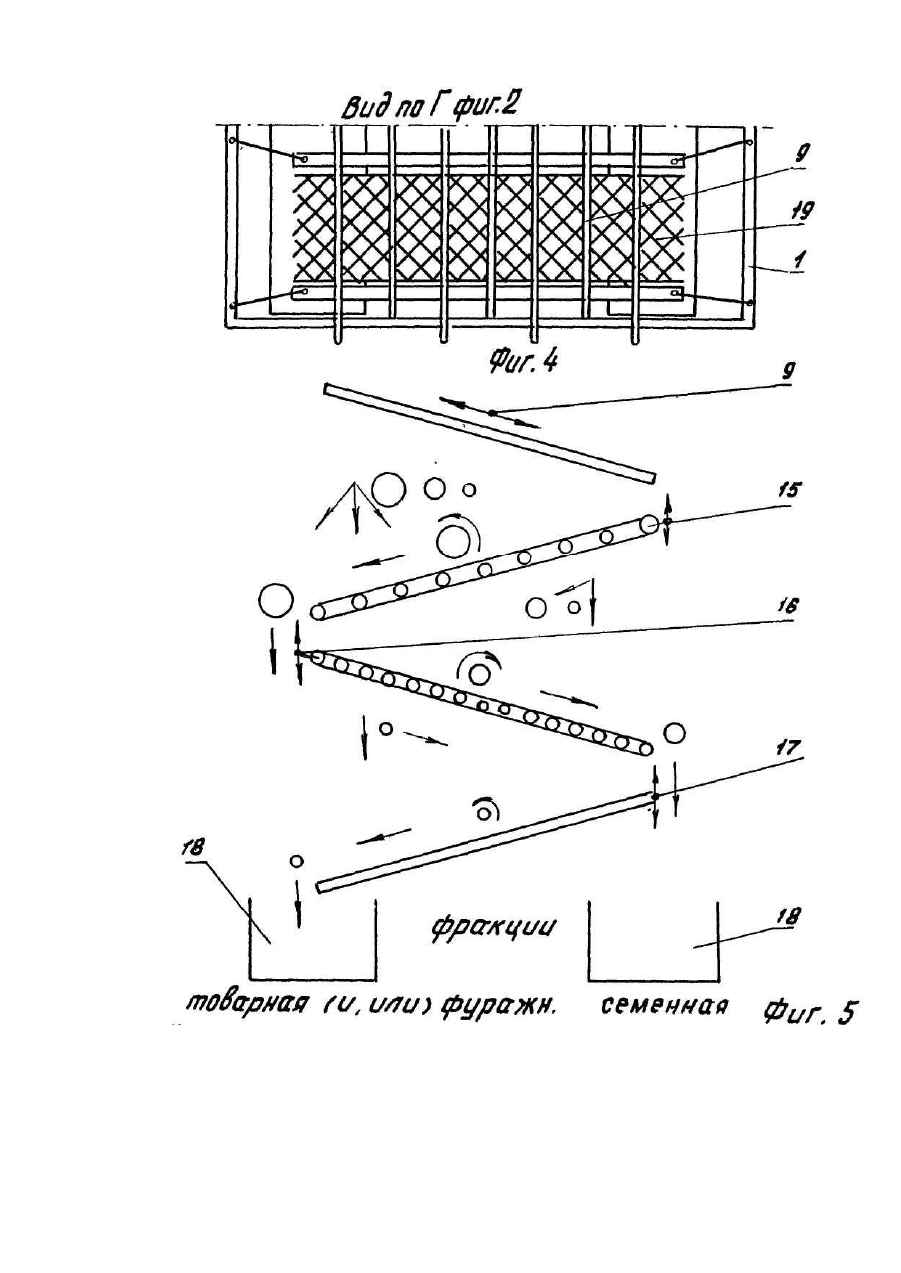

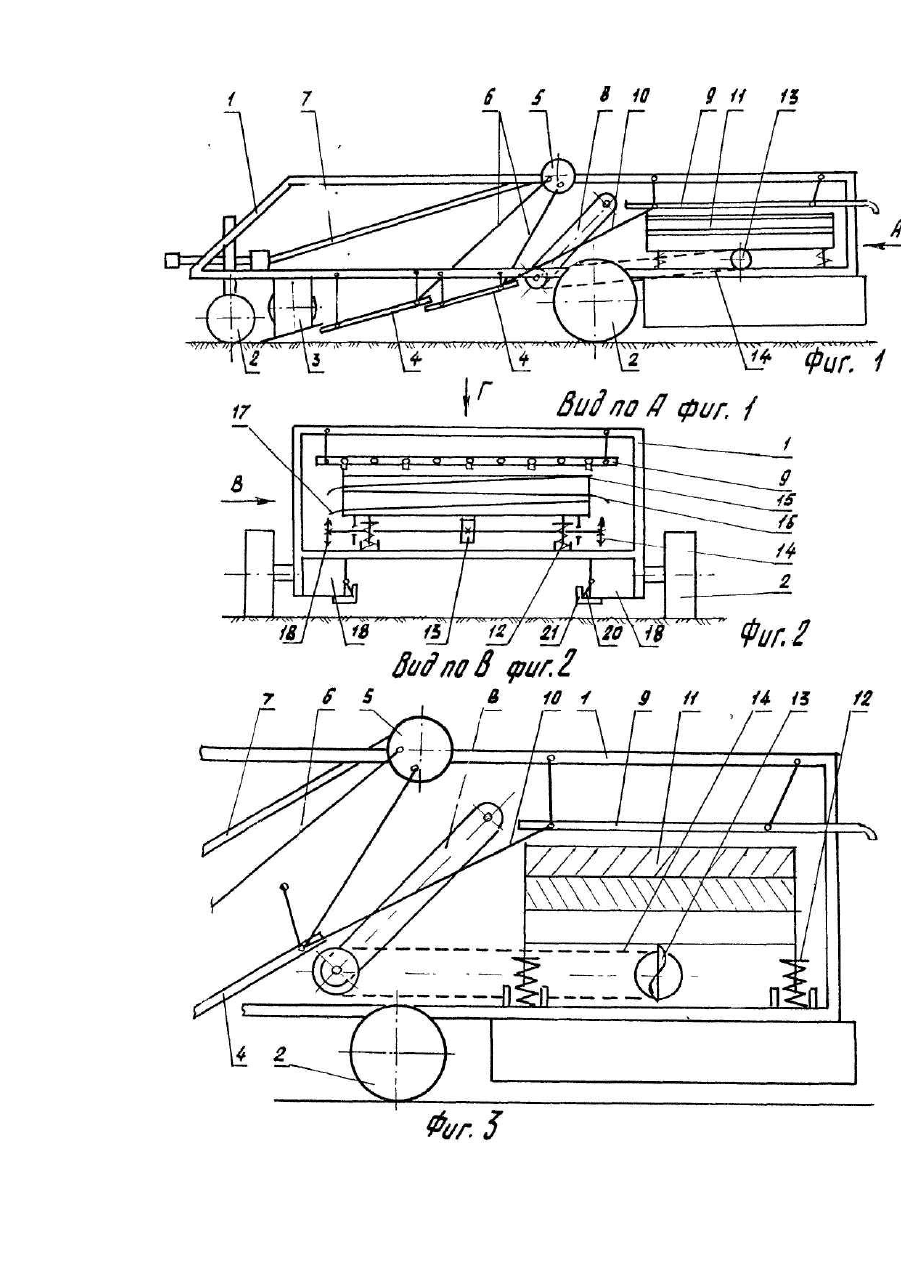

Изобретение относится к сельскому хозяйству, в частности к машинам для уборки урожая. Изобретение может быть использовано для очистки, транспортирования и сортировки корнеклубнеплодов (картофеля, моркови, свеклы и др.), преимущественно корнеклубнеплодов неправильной формы. Известно устройство для очистки, транспортирования и сортировки корнеклубнеплодов по авторскому свидетельству СССР № 1384253, кл. А 01 D 33/08, 1988, включающее копачи, транспортно-сепарирующие органы, ботвоотделитель в виде двух шнеков, и под ними установленной решетчатой сеткой, совершающей возвратно-поступательные движения, далее в конце сортировки каскадно установленные прутковые перегородки, связанные планками с сеткой и имеющие разные по величине зазоры между прутками, уменьшающимися от верхней перегородки к нижней, причем длина и ширина перегородок уменьшается от верхней к нижней, концы перегородок подпружинены, а под их свободными концами расположены емкости для сбора корнеклубнеплодов. Однако известное устройство работает недостаточно надежно, т.к. каскадно установленные прутковые перегородки связаны планками с ботвоотделительной сеткой и совершают вместе с ней возвратнопоступательные движения, что придает сортируемой корнеклубнеплодной массе одноплосткостно направленное движение и не способствует качественной сортировке, часто забиваются перегородки. Известен комбинированный картофелекопатель по патенту России №2033018, кл. А 01 D17/14,1995 г. Это устройство принято в качестве прототипа. Указанный картофелекопатель включает колесную раму, с установленными на ней подкапывающими рабочими органами, а над ними битер, транспортирующесепарирующие органы, отделитель ботвы, бункер, причем отделитель ботвы - транспортер выполнен на продольных клиновых ремнях с поперечными гибкими связями, обжимными ремнями, а внутри контура транспортера установлен встряхиватель его верхней ветви, а под транспортером отделителя ботвы размещен поперечный сортировочный транспортер с лопастями и лоток, кроме того бункер имеет две секции, каждая из которых смонтирована у концов сортировочного транспортера. К недостаткам этого комбинированного картофелекопателя относится низкая эффективность сортировки, преимущественно корнеклубнеплодов неправильной формы, обусловленная тем, что корнеклубнеплоды в процессе сортировки совершают только линейные перемещения не разворачиваясь в пространстве и не попадая на делительные устройства разными сторонами. В основу изобретения поставлена задача усовершенствовать сортировочные устройства машин для очистки, транспортирования и сортировки корнеклубнеплодов за счет повышения эффективности сортировки, преимущественно корнеклубнеплодов неправильной формы. Поставленная задача решается путем того, что в известном устройстве, включающем колесную раму, на которой смонтированы. копачи, транспортно-сепарирующие органы, ботвоотделитель в виде продольной решетки, совершающей возвратно-поступательные движения и установленную под ним независимо и подпружиненно сортировочную раму с каскадными прутковыми делителями, емкостями для сбора корнеклубнеплодов, сортировочная рама совершает колебательные вертикальные движения, например от вибратора, каскадные прутковые делители от верхнего к нижнему имеют уклон в попеременно разные стороны от продольной оси, и прутки каскадных делителей расположены под углом, отличным от прямого к продольной оси устройства и направлены от верхнего делителя к нижнему попеременно в разные стороны и образуют в плане ромбообразную решетку. Как видно из приведенного последние признаки, которые характеризуют изобретение, обладают существенными отличиями. Изложенное в изобретении решение этой задачи позволяет обеспечить следующий те хнический результат - при работе устройства в процессе сортировки корнеклубнеплодной массы ее делимые части получают изменяющееся в пространстве сложное движение, сначала возвратно-поступательное и вниз в соответствии с направлением движения ботвоотделителя и сил тяжести, далее колебательное в вертикальной плоскости на каждом каскаде пруткового делителя и одновременно в разные стороны в соответствии с направлениями уклонов плоскостей решеток делителей и под углом к продольной оси устройства, соответственно с направлениями прутков каскадных делителей, причем при сортировке изменяется направление движения между каскадами решетки, а взаимное воздействие вертикальных колебательных движений и движений направлений плоскостей прутковых делителей и самих прутков, а также то, что направления прутков делителей разных каскадов образуют в плане ромбообразную решетку способствует при сортировке вращению и развороту корнеклубнеплодов вокруг собственной оси в разных плоскостях и неоднократное их взаимодействие с прутками каскадных делителей разными сторонами. В результате такого взаимодействия корнеклубнеплодов с прутками каскадных делителей достигается повышение эффективности сортировки, что особенно проявляется при корнеклубнеплодах преимущественно неправильной формы. Также, предотвращается застревание корнеклубнеплодов между прутками, их травмирование и потери. На фиг.1 схематически изображено предлагаемое устройство, общий вид сбоку; на фиг.2 - то же, вид сзади (вид на фиг. 1); на фиг.3 - вид В на фиг.2; на фиг.4 - вид Г на фиг.2; на фиг.5 - схема направлений движения корнеклубнеплодов при их сортировке. Устройство для очистки, транспортирования и сортировки корнеклубнеплодов содержит раму 1 с опорными колесами 2 и последовательно установленные на ней копачи 3, количество которых соответствует захватываемым рядкам, установленные на подвесах гро хота 4 с продольными прутками и механизмом их возвратно-поступательного колебательного движения в виде эксцентриков 5 с шатунами 6 и валом привода 7, соединяющимся с валом отбора мощности приводного агрегата (не показано), продольный прутковоцепочный транспортер 8, ботвоотделитель в виде установленной на подвесах продольной решетки 9, соединенной с грохотами тягой 10, и установленную под ботвоотделителем сортировочную раму 11, которая контактируете рамой 1 устройства через пружины 12. Под сортировочной рамой 11 установлен вибратор вертикальных колебаний 13, приводимый от трансмиссии продольного прутковоцепочного транспортера 8 цепной передачей 14. На сортировочной раме 11 каскадно установлены прутковые делители, состоящие из верхнего 15 для отделения крупных фракций, нижнего 16 для отделения средних и мелких фракций и лотка 17 для транспортирования мелких фракций, а под ними емкости для сбора корнеклубнеплодов 18. Прутковые делители 15 и 16, лоток 17 имеют уклон в попеременно разные стороны от продольной оси устройства и направлены в емкости 18. Прутки 19 делителей 15 и 16 расположены под углом отличным от прямого к продольной оси устройства и направлены разносторонне и образуют в плане ромбообразную решетку. Емкости для сбора корнеклубнеплодов 18 имеют открывающиеся разгрузочные люки 20 с фиксаторами 21. При необходимости сортировки корнеклубнеплодов на разные фракции семенную товарную и фуражную а также их различные комбинации и разные виды корнеклубнеплодов (картофель, морковь, свекла и др.) может изменяться количество каскадов делителей 15, 16, расстояние между прутками 19 разных каскадов и количество емкостей для сбора корнеклубнеплодов 18. Возможен и такой технологический вариант - часть корнеклубнеплодов одной или нескольких фракций направляется в емкости 18, а часть сбрасывается на почву с последующей подборкой. Прутки 19 выполнены из эластичного материала, или металлические с покрытием. Устройство для очистки, транспортирования и сортировки корнеклубнеплодов работает следующим образом. Устройство подсоединяется к приводному агрегату (например трактору) и подключается к его валу о тбора мощности валом 7. Далее включается привод и продольное движение. Копачи 3 подрезают корнеклубнеплодоносный слой и подают выкопанную массу на грохота 4, которая двигаясь по ним сепарируется, очищается и попадает на транспортер 8, где дополнительно очищается от частиц почвы, далее корнеклубнеплодоносная масса с ботвой поступает на решетку ботвоотделителя 9, где отделяется от ботвы, которая сбрасывается на почву, а корнеклубнеплоды попадают на сортировочную раму 11 и последовательно проходя каскадно установленные прутковые делители 15 и 16 контактируя с прутками 19 разделясь на необходимые фракции (семенную, товарную и фуражную, или их комбинации) направляются в емкости 18. Емкости 18 по мере их наполнения опорожняются через люки 20. Ботвоотделительная решетка 9 получает возвратно-поступательное движение от грохотов посредством тяги 10, а сортировочная рама 11 от вибраторов вертикальных колебаний 13 от привода продольного прутковоцепочного транспортера 8 цепной передачей 14. Взаимодействием возвратно-поступательного решетки 9 и вертикального колебательного рамы 11 разделенных во времени и пространстве движений, а также формы, направлений и уклонов прутков 19 делителей 15 и 16 достигается повышение эффективности сортировки за счет вращения и разворота корнеклубнеплодов вокруг собственной оси в разных плоскостях и неоднократное их взаимодействие с прутками 19 каскадных делителей 15 и 16 разными сторонами. Примером использования настоящего устройства для очистки, транспортирования и сортировки корнеклубнеплодов может служить ее выполнение в виде навесных агрегатов к машине для уборки лукарепки ЛКП-1.8. Указанная машина с навесными агрегатами пригодна для уборки, очистки и сортировки картофеля, моркови, свеклы и др.
