Пристрій для визначення механічних параметрів шкур худоби і свиней

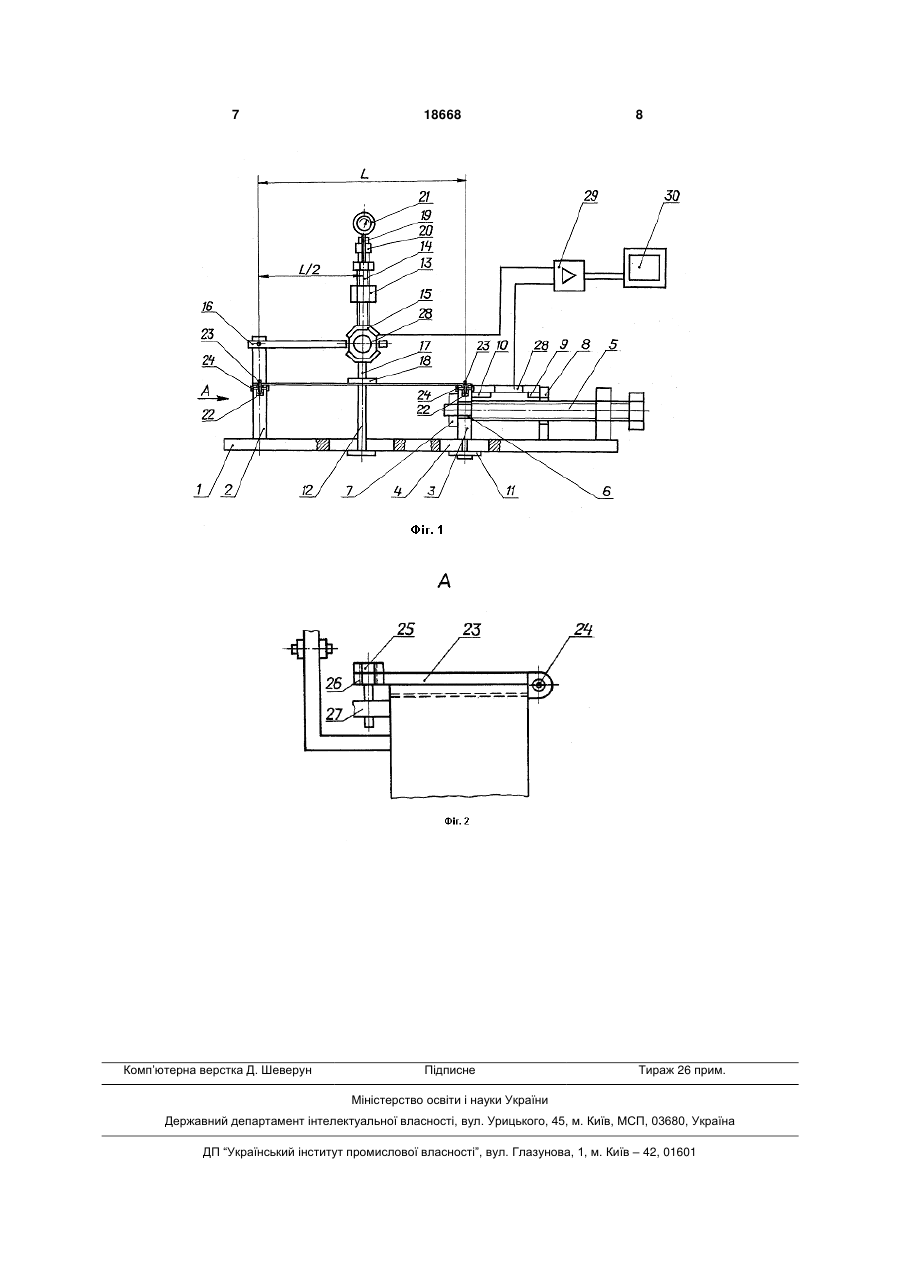

Пристрій для визначення механічних параметрів шкур худоби і свиней, який містить корпус, пристосування для закріплення досліджуваного зразка шкури, силомір, пластину, який відрізняється тим, що він додатково укомплектований гвинтом рухомої опори, упорною шайбою, пластиною гвинта з виступом, кронштейном з гайкою кронштейна, натискним гвинтом, вертикальною і горизонтальною вилками, п'ятою, площадкою, штифтом, повзуном, індикатором, рифленим стрижнем, підсилювачем і осцилографом, при 3 закріплення досліджуваного зразка шкури, силомір, пластину та інші конструктивні елементи. Недоліками відомого пристрою є те, що він не дає можливості визначення модуля пружності шкур худоби і свиней, нема можливості контролювати діючі сили в двох взаємоперпендикулярних напрямах, складність конструкції. Запропонований нами пристрій дозволяє усунути вказані недоліки, визначати модуль пружності шкур худоби і свиней, контролювати діючі сили у двох взаємоперпендикулярних напрямках при відносно простій конструкції пристрою. В основу корисної моделі поставлено завдання створити пристрій для визначення модуля пружності шкур худоби і свиней, контролювати діючі сили у двох взаємоперпендикулярних напрямах, створити відносно простий пристрій. Технічний результат досягають тим, що пристрій додатково укомплектований гвинтом рухомої опори, упорною шайбою, пластиною гвинта з виступом, кронштейном з гайкою кронштейну, натискним гвинтом, вертикальною і горизонтальною вилками, п'ятою, площадкою, штифтом, повзуном, індикатором, рифленим стрижнем, підсилювачем і осцилографом, при цьому корпус складається з основи, нерухомої опори і рухомої опори зафіксований з можливістю її переміщення за рахунок обертання гвинта; а між рухомою опорою і пластиною гвинта встановлений на виступах перший силомір, з можливістю визначення натягу досліджуваного зразка шкури; натискний гвинт з вилкою закріплений через гайку на кронштейні, з можливістю його пересування і займання середнього положення між опорами; до кронштейна закріплений штир з повзуном, а на повзуні зафіксований індикатор; знизу другого силоміра встановлена п'ята з площадкою, з можливістю здійснення тиску натискного гвинта на зразок шкури і його деформування; а пристосування для закріплення досліджуваного зразка складається з рифленого стрижня зафіксованого болтами з можливістю його повертання в опорах і притискання досліджуваного зразка в пазах рухомої і нерухомої опор. При проведенні патентного пошуку заявником знайдено технічне рішення [а. с. СРСР №934302], яке містить найбільшу кількість суттєвих ознак, спільних з заявленим пристроєм (корпус, пристосування для закріплення досліджуваного зразка шкури, силомір, пластину). Однак, наявність зазначених, спільних з прототипом ознак, недостатня для отримання технічного результату, який забезпечує заявлений пристрій. Технічних рішень, які б за сукупністю ознак співпадали з заявленим пристроєм - не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію винаходу (корисної моделі) "новизна". В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення результату: він додатково укомплектований гвинтом рухомої опори, упорною шайбою, пластиною гвинта з виступом, кронштейном з гайкою кронштейну, натискним гвинтом, вертикальною і гори 18668 4 зонтальною вилками, п'ятою, площадкою, штифтом, повзуном, індикатором, рифленим стрижнем, підсилювачем і осцилографом, при цьому корпус складається з основи, нерухомої опори і рухомої опори зафіксований з можливістю її переміщення за рахунок обертання гвинта; а між рухомою опорою і пластиною гвинта встановлений на виступах перший силомір, з можливістю визначення натягу досліджуваного зразка шкури; натискний гвинт з вилкою закріплений через гайку на кронштейні, з можливістю його пересування і займання середнього положення між опорами; до кронштейна закріплений штир з повзуном, а на повзуні зафіксований індикатор; знизу другого силоміра встановлена п'ята з площадкою, з можливістю здійснення тиску натискного гвинта на зразок шкури і його деформування; а пристосування для закріплення досліджуваного зразка складається з рифленого стрижня зафіксованого болтами з можливістю його повертання в опорах і притискання досліджуваного зразка в пазах рухомої і нерухомої опор. Отже, заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про відповідність заявленого технічного рішення критерію винаходу (корисної моделі) "Винахідницький рівень". Заявлена корисна модель належить до контрольно-вимірювальної техніки, застосовуваної для контролю продукції тваринництва, а саме до пристроїв для визначення фізико-механічних параметрів шкур для виявлення властивостей шкірсировини. Отже, відповідає критерію корисної моделі "Промислова придатність". Таким чином, запропоноване технічне рішення є новим, має винахідницький рівень, є промислове придатним, тобто відповідає всім умовам патентоспроможності корисної моделі відповідно до статті 7 розділу ІІ Закону України "Про охорону прав на винаходи і корисні моделі" №1771-ІІІ. Пристрій для визначення механічних параметрів шкур худоби і свиней зображений на фіг. 1 загальний вид пристрою, фіг.2 - опора з рифленим стрижнем, де 1 - основа, 2 - нерухома опора, 3 рухома опора, 4 - поздовжні пази, 5 - гвинт рухомої опори, 6 - отвір рухомої опори, 7 - упорна шайба, 8 - платина гвинта, 9 - виступ пластини, 10 - виступ рухомої опори, 11-напрямна пластина, 12 - кронштейн, 13 - гайка кронштейну, 14 - натискний гвинт, 15 - вертикальна вилка, 16 - горизонтальна вилка, 17 - п'ята, 18 -площадка, 19 - штир, 20 - повзун, 21 - індикатор, 22 - жолоб, 23 - рифлений стрижень, 24 - осі, 25 - болти, 26 - отвір у рифленому стрижні, 27 - гайка притиску шкури, 28 - силомір, 29 - підсилювач, 30 - осцилограф, 31 - зразок досліджуваного матеріалу (шкури). Пристрій для визначення механічних параметрів шкур худоби і свиней містить корпус, який складається з основи 1, до якої закріплені нерухома опора 2 і рухома опора 3 (фіг. 1). Рухома опора 3 переміщається в двох повздовжніх пазах 4 за допомогою гвинта, який проходить в отвір 6 рухомої опори 3, і застопорений рухомою шайбою 7. За рухомою опорою 3 розміщена пластина 8 з висту 5 пом пластини 9. З тильної сторони рухомої опори 3 розміщений виступ 10 рухомої опори. Знизу рухомої опори 3 закріплена напрямна пластина 11. До основи 1 посередині відстані між рухомою 3 і нерухомою 2 опорами розміщений кронштейн 12, на якому закріплений з допомогою гайки кронштейн 13 натискний гвинт 14. Натискний гвинт 14 закінчується вертикальною вилкою 15. До нерухомої опори 2 закріплена горизонтальна вилка 16. У пристрій входить п'ята 17 з площадкою 18. До кронштейна 12 закріплений штир 19, до якого на повзуні 20 зафіксований індикатор 21. У верхній частині нерухомої 2 і рухомої 3 опор сформований жолоб 22, в який входить рифлений стрижень 23, що повертається на осях 24 і закріплений болтами 25 (фіг. 2) з допомогою отвору 26 у рифленому стрижні і гайки притиску шкури 27, привареної до опор нерухомої 2 і рухомої 3. До складу пристрою входять два силоміри 28, виконані, наприклад, у вигляді восьмигранника з кільцевою внутрішньою поверхнею, з наклеєними датчиками, які працюють на розтяг і стиск. Датчики можуть бути увімкнені в плеча мостової схеми [Л.В.Занічковського, В.О.Кочан, А.М.Павликевич. До питання про визначення раціональних параметрів не зрівноваженого моста для вимірювання різниці опорів у приладах контролю вологості і різниці температур. Збірник наукових робіт аспірантів Львівського політехнічного інституту, №7, Видво Львів, ун-ту, 1973, с.98-102; Обельовська К.М., Занічковська Л.В. Прилад для вимірювання малих різниць температур. Збірник наукових робіт аспірантів Львівського політехнічного інституту, №6, Вид-во Львів, ун-ту, 1972, с. 80-83; Заничковская Л.В. Измерение разности температур компенсационно-мостовыми схемами с термометрами сопротивления. «Измерительная техника», 1974, №10] сигнал вимірювальної діагоналі мостової схеми поступає на підсилювач 29 і реєструється осцилографом 30. Або сигнал з вимірювальної діагоналі мостової схеми поступає на комп'ютер (на фіг. не показано), де фіксується і реєструється, або може бути використаний для корекції технологічного процесу. В нерухомій 2 і рухомій 3 опорах закріплено зразок досліджуваного матеріалу 31. Пристрій працює наступним чином. Зразок досліджуваного матеріалу 31 (шкури) вкладають у жолоб 22, притискають рифленими стрижнями 23, які повертаються в осях 24 і зафіксовуються болтами 25 з притисканням досліджу 18668 6 ваного зразка в пазах нерухомої 2 і рухомої 3 опор. За допомогою гвинта 5 рухому опору 3 відтягують і за рухомою опорою 3 переміщається розтягуючись досліджуваний зразок 31. Зусилля натягу шкури сприймає перший силомір 28, розміщений між рухомою опорою 3 і пластиною 8 на виступах 9 і 10. Зусилля натягу фіксується осцилографом 30. Отже, пристрій дає можливість визначати першим силоміром 28, розміщеним між рухомою опорою 3 і пластиною гвинта 8 величину поздовжнього розтягуючого зусилля, яке виникає у досліджуваному зразку 31. Другий силомір 28 розміщений між натискним гвинтом 14 з вилкою 15 і п'ятою 17. П'ята 17 з площадкою 18 встановлена посередині відстані між нерухомою опорою 2 і рухомою опорою 3. Це забезпечується можливістю пересування кронштейна 12 в основі 1. Натискний гвинт 14 обертається і через другий силомір 28 тисне на п'яту 17, яка створює деформацію зразка 31. Поперечну стійкість другого силоміра 28 забезпечує горизонтальна вилка 16. Різницю висот між початковим і кінцевим положеннями гвинта 14, до і після проведення його обертання з натисканням через другий силомір 28 на п'яту 17 і деформування зразка 31 вимірює індикатор 21 і ця величина передається в комп'ютер для проведення розрахунку модуля пружності за формулою відповідно до стандарту: l3 4bh 3 , (1) f Р - приріст навантаження, Н; l - віддаль між опорами, мм; bh - розміри поперечного січення зразку; h - товщина зразку, мм; f- приріст прогину, мм. Так само в комп'ютер вводять решту величин: l - віддаль між опорами, мм; b - ширину зразку, мм; h - товщину зразку, мм; Р - зусилля натягу сприйняте другим силоміром 28, мм. Отже, запропонований нами пристрій дає можливість визначення фізико-механічних параметрів шкур, наприклад модуля пружності і може бути використаний при проектуванні шкурознімальних пристроїв, для дослідження шкур матеріалів, для створення умов збереження якості шкур, для підбору шкур для виготовлення пасових передач та ременів безпеки, для покращення безпеки роботи із шкурами і виробами зі шкури. 7 Комп’ютерна верстка Д. Шеверун 18668 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
