Знак розпізнавальний

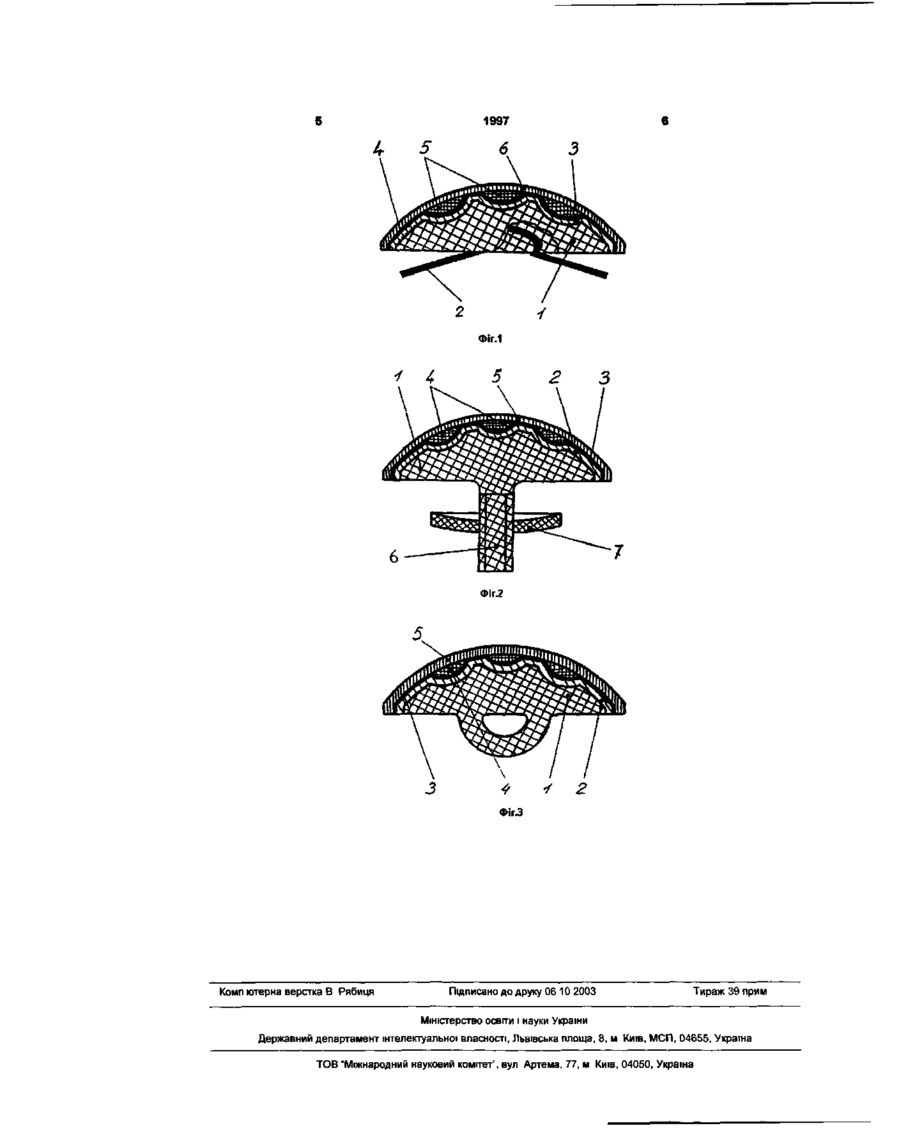

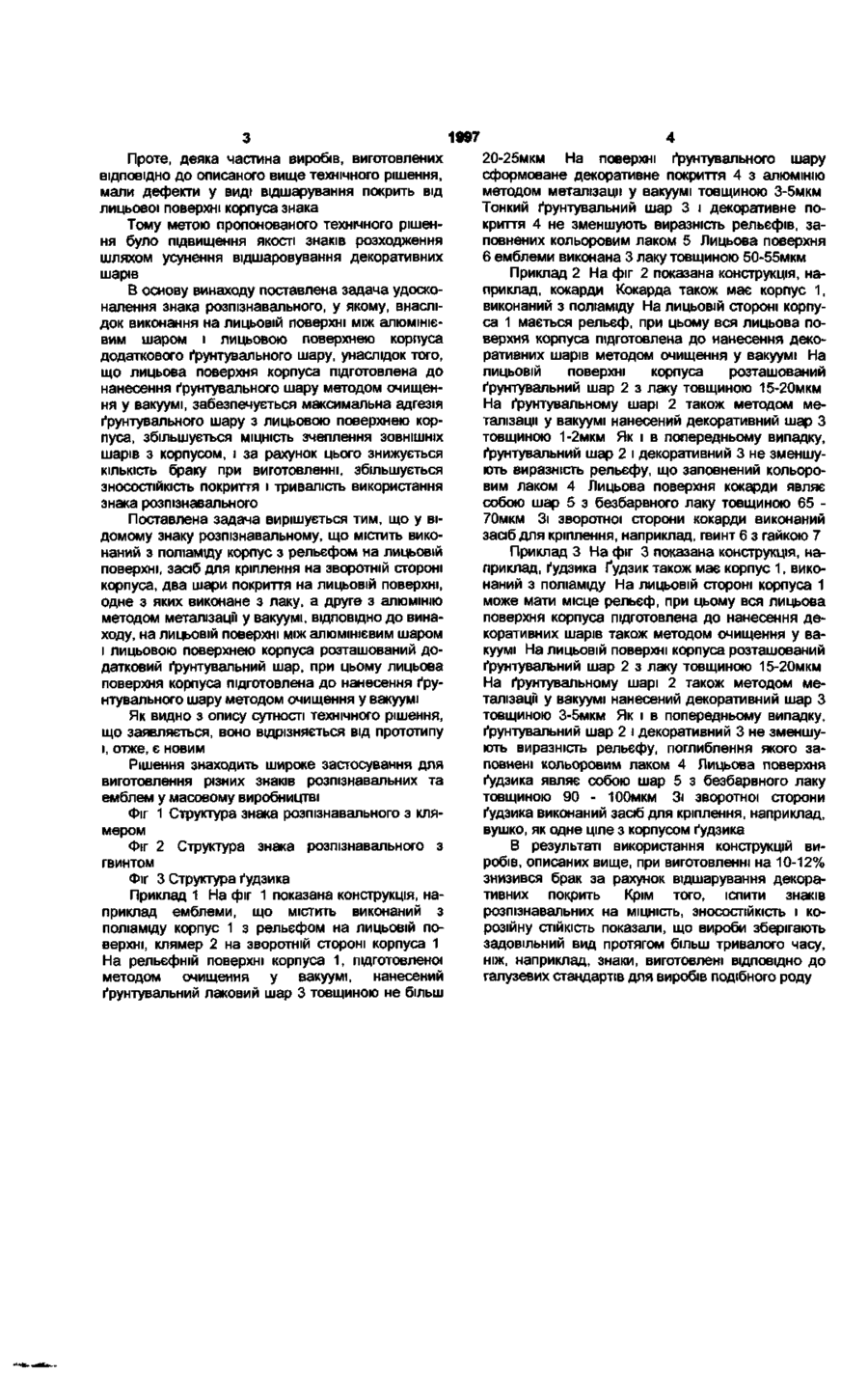

Знак розпізнавальний, що містить виконаний з поліаміду корпус з рельєфом на лицьовій поверхні, засіб для кріплення на зворотній стороні корпусу, два шари покриття на лицьовій поверхні, один із яких виконаний з лаку, а другий - з алюмінію методом металізації у вакуумі, який відрізняється тим, що на лицьовій поверхні між алюмінієвим шаром і лицьовою поверхнею корпусу розташований додатковий ґрунтувальний шар, при цьому лицьова поверхня корпусу підготовлена до нанесення ґрунтувального шару методом очищення у вакуумі Винахід відноситься до галантерейної продукції, а саме до знаків розпізнавання і ВІДМІННОСТІ, І може бути використаний для форменого одягу особового складу збройних сил і інших споживачів Відомо, ЩО знаки розпізнавальні - це знаки на форменому одязі для позначення персональних військових звань, приналежності до виду збройних сил, роду військ, спеціальним військам і т д До знаків розпізнавальних відносять нагрудні і нарукавні знаки, знаки на головних уборах, кокарди, емблеми, зірочки і т п Відомо також, що знаки ВІДМІННОСТІ І розпізнавальні можуть бути виконані з металевих сплавів, а також із пластмас [Радянська військова енциклопедія - М Військове видавництво Міністерства Оборони СРСР, т 3,4,1977] Відомий знак розпізнавальний, що містить корпус, на лицьовій поверхні якого виконаний рельєф, захищений покриттям, а також засіб для кріплення [Знаки ВІДМІННОСТІ і розпізнавальні металеві для спецспоживачів Загальні технічні умови Галузевий стандарт ОСТІ 7-262-88], у якому використане анодно-окісне покриття в сполученні з лакофарбовим ВІДПОВІДНО ДО галузевого стандарту корпус таких знаків розпізнавальних виготовляють зі сталі, алюмінію, латуні або сплавів на їхній основі Тільки для гайок припустимо використовувати поліетилен низького і високого тиску При цьому приєднання засобів кріплення до корпуса припустимо механічним способом (запресовуванням), методом зварювання або пайки До знаків розпізнавальних висувають визначені вимоги у відношенні МІЦНОСТІ кріплення на від рив клямерів, що повинна відповідати припустимому навантаженню не менш 98 Н, клямери повинні витримувати п'ятикратне розгинання без тріщин і руйнувань, анодно-окісне покриття повинне бути суцільним і стійким до стирання, а лакофарбове покриття знаків повинне бути стійким до корозії Однак знаки розходження, виготовлені відповідно до вимог галузевого стандарту, у реальному житті швидко утрачають свій первісний вид тьмяніють, стираються, рельєфи утрачають свою виразність, що негативно позначається на зовнішньому вигляді форми в цілому Крім того, виготовлення корпуса з металу не дозволяє різноманітити рельєф, тому що дрібні деталі погано проробляються, що також знижує виразність знаків, робить їх одноманітними Найбільш близьким до пропонованого рішення по призначенню технічної сутності і результату, що досягається, при використанні є знак розходження, що містить виконаний з поліаміду корпус з рельєфом на лицьовій поверхні, засіб для кріплення на зворотній стороні корпуса, два шари покриття на лицьовій поверхні, один із яких виконаний з лаку, а другий з алюмінію методом металізації у вакуумі [ опис до патенту України № 23612, М кл А44СЗ/00, опубл 31 08 98, опис до патенту РФ № 2110938, опубл 20 05 98] Іспити виробів, виготовлених на підставі описаного вище знака розпізнавального на МІЦНІСТЬ, ЗНОСОСТІЙКІСТЬ і корозійну СТІЙКІСТЬ показали, що вони зберігають задовільний ЗОВНІШНІЙ вигляд протягом більш тривалого часу, ніж знаки, виготовлені відповідно до галузевого стандарту для виробів подібного роду 1 О 1997 Проте, деяка частина виробів, виготовлених ВІДПОВІДНО до описаного вище технічного рішення, мали дефекти у виді відшарування покрить від лицьової поверхні корпуса знака Тому метою пропонованого технічного рішення було підвищення якості знаків розходження шляхом усунення відшаровування декоративних шарів В основу винаходу поставлена задача удосконалення знака розпізнавального, у якому, внаслідок виконання на лицьовій поверхні між алюмінієвим шаром і лицьовою поверхнею корпуса додаткового ґрунтувального шару, унаслідок того, що лицьова поверхня корпуса підготовлена до нанесення ґрунтувального шару методом очищення у вакуумі, забезпечується максимальна адгезія ґрунтувального шару з лицьовою поверхнею корпуса, збільшується МІЦНІСТЬ зчеплення ЗОВНІШНІХ шарів з корпусом, і за рахунок цього знижується КІЛЬКІСТЬ браку при виготовленні, збільшується ЗНОСОСТІЙКІСТЬ покриття і тривалість використання знака розпізнавального Поставлена задача вирішується тим, що у відомому знаку розпізнавальному, що містить виконаний з поліаміду корпус з рельєфом на лицьовій поверхні, засіб для кріплення на зворотній стороні корпуса, два шари покриття на лицьовій поверхні, одне з яких виконане з лаку, а друге з алюмінію методом металізацм у вакуумі, ВІДПОВІДНО ДО винаходу, на лицьовій поверхні між алюмінієвим шаром і лицьовою поверхнею корпуса розташований додатковий ґрунтувальний шар, при цьому лицьова поверхня корпуса підготовлена до нанесення ґрунтувального шару методом очищення у вакуумі Як видно з опису сутності технічного рішення, що заявляється, воно відрізняється від прототипу і, отже, є новим Рішення знаходить широке застосування для виготовлення різних знаків розпізнавальних та емблем у масовому виробництві Фіг 1 Структура знака розпізнавального з клямером Фіг 2 Структура знака розпізнавального з гвинтом Фіг 3 Структура ґудзика Приклад 1 На фіг 1 показана конструкція, наприклад емблеми, що містить виконаний з поліаміду корпус 1 з рельєфом на лицьовій поверхні, клямер 2 на зворотній стороні корпуса 1 На рельєфній поверхні корпуса 1, підготовленої методом очищення у вакуумі, нанесений ґрунтувальний лаковий шар 3 товщиною не більш 20-25мкм На поверхні ґрунтувального шару сформоване декоративне покриття 4 з алюмінію методом металізації у вакуумі товщиною 3-5мкм Тонкий ґрунтувальний шар 3 і декоративне покриття 4 не зменшують виразність рельєфів, заповнених кольоровим лаком 5 Лицьова поверхня 6 емблеми виконана 3 лаку товщиною 50-55мкм Приклад 2 На фіг 2 показана конструкція, наприклад, кокарди Кокарда також має корпус 1, виконаний з поліаміду На лицьовій стороні корпуса 1 мається рельєф, при цьому вся лицьова поверхня корпуса підготовлена до нанесення декоративних шарів методом очищення у вакуумі На лицьовій поверхні корпуса розташований ґрунтувальний шар 2 з лаку товщиною 15-20мкм На ґрунтувальному шарі 2 також методом металізації у вакуумі нанесений декоративний шар З товщиною 1-2мкм Як і в попередньому випадку, ґрунтувальний шар 2 і декоративний 3 не зменшують виразність рельєфу, що заповнений кольоровим лаком 4 Лицьова поверхня кокарди являє собою шар 5 з безбарвного лаку товщиною 65 70мкм Зі зворотної сторони кокарди виконаний засіб для кріплення, наприклад, гвинт 6 з гайкою 7 Приклад 3 На фіг 3 показана конструкція, наприклад, ґудзика Ґудзик також має корпус 1, виконаний з поліаміду На лицьовій стороні корпуса 1 може мати місце рельєф, при цьому вся лицьова поверхня корпуса підготовлена до нанесення декоративних шарів також методом очищення у вакуумі На лицьовій поверхні корпуса розташований ґрунтувальний шар 2 з лаку товщиною 15-20мкм На ґрунтувальному шарі 2 також методом металізації у вакуумі нанесений декоративний шар З товщиною 3-5мкм Як і в попередньому випадку, ґрунтувальний шар 2 і декоративний 3 не зменшують виразність рельєфу, поглиблення якого заповнені кольоровим лаком 4 Лицьова поверхня ґудзика являє собою шар 5 з безбарвного лаку товщиною 90 - ЮОмкм Зі зворотної сторони ґудзика виконаний засіб для кріплення, наприклад, вушко, як одне ціле з корпусом ґудзика В результаті використання конструкцій виробів, описаних вище, при виготовленні на 10-12% знизився брак за рахунок відшарування декоративних покрить Крім того, іспити знаків розпізнавальних на МІЦНІСТЬ, ЗНОСОСТІЙКІСТЬ І ко розійну СТІЙКІСТЬ показали, що вироби зберігають задовільний вид протягом більш тривалого часу, ніж, наприклад, знаки, виготовлені ВІДПОВІДНО ДО галузевих стандартів для виробів подібного роду ФІГ.1 Фіг.2 Комп ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет', вул Артема, 77, м Київ, 04050, Україна
