Клапан керований

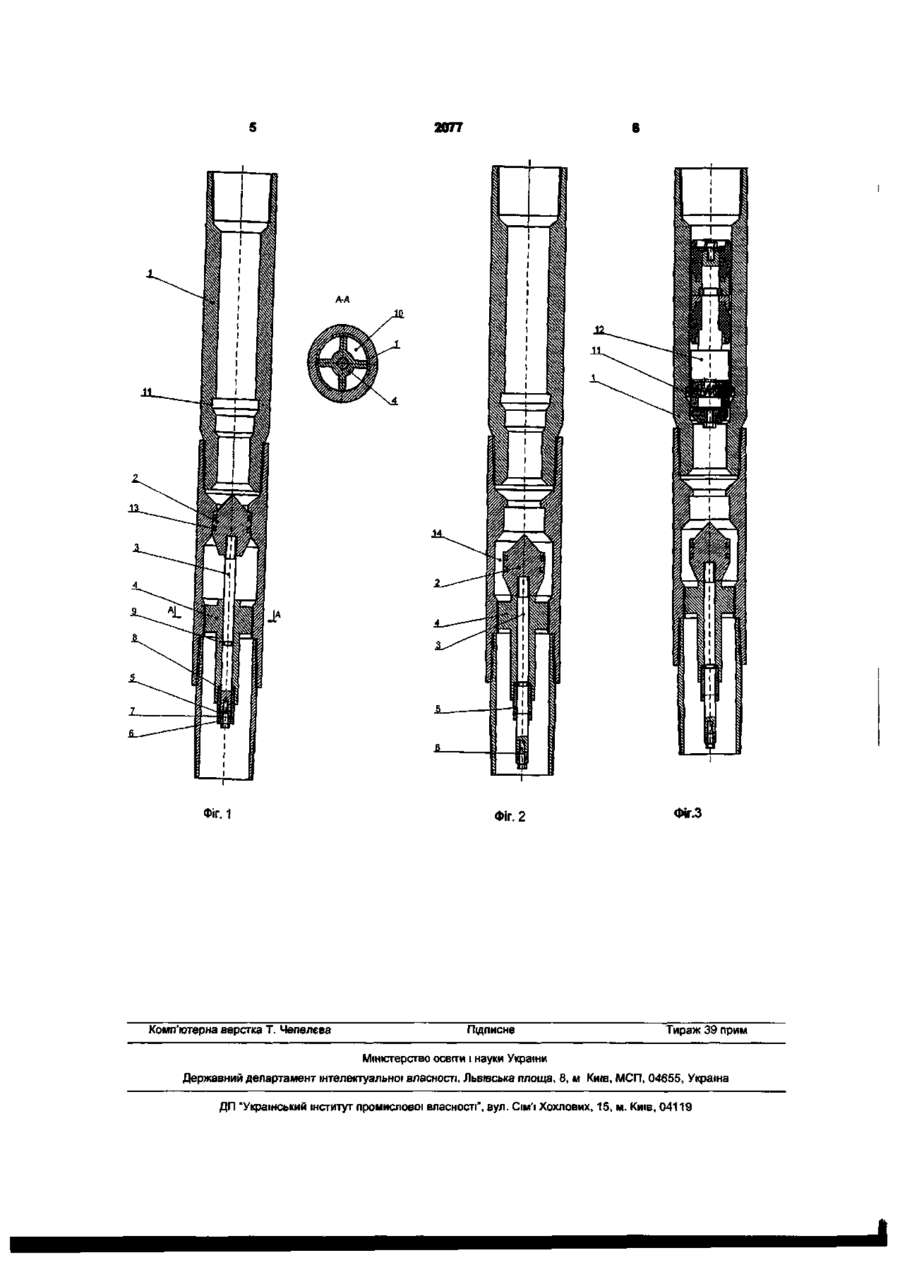

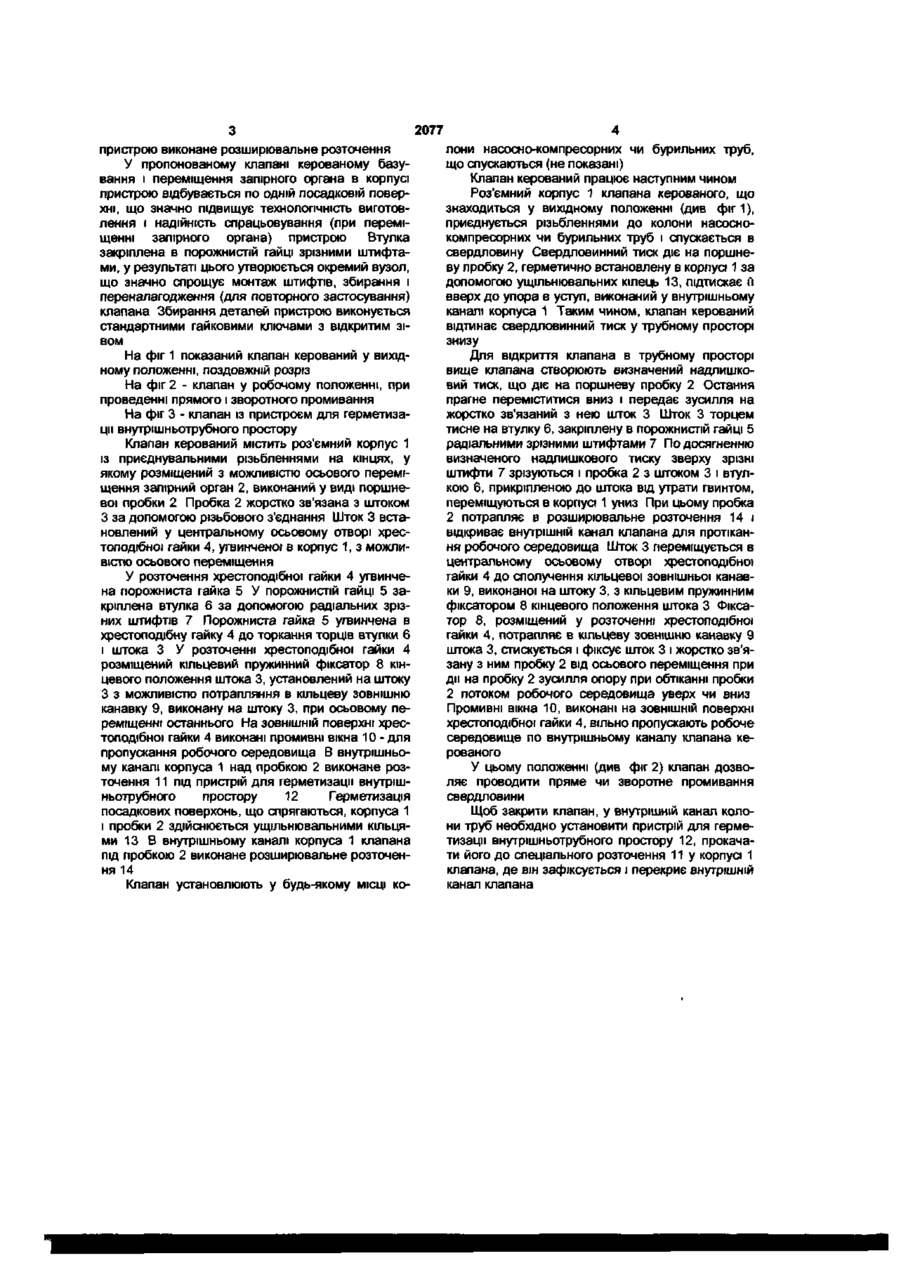

Клапан керований, що містить роз'ємний корпус, у якому розміщені запірний орган і шток, кільцевий пружинний фіксатор і зрізні штифти, який відрізняється тим, що шток жорстко зв'язаний із запірним органом, пристрій оснащений хрестоподібною гайкою, у центральному осьовому отворі якої розміщений шток, установлений з можливістю осьового переміщення, у хрестоподібній гайці виконана розточка, у розточці розміщений кільцевий пружинний фіксатор кінцевого положення штока, хрестоподібна гайка оснащена порожнистою гайкою, яка жорстко закріплена у розточці хрестоподібної гайки, порожниста гайка оснащена втулкою, що закріплена в порожнистій гайці зрізними штифтами, на штоці виконана кільцева зовнішня канавка під пружинний фіксатор, у корпусі пристрою виконана розширювальна розточка Корисна модель відноситься до нафтогазовидобувної промисловості і призначена для перекриття внутрішнього каналу колони насоснокомпресорних або бурильних труб з наступним його відкриттям для можливості проведення прямого і зворотного промивання свердловини при спуску колони труб у свердловину під тиском Найбільш близьким є клапан керований (патент UA №25148А Е 21 У 33/12), що містить роз'ємний корпус, у якому розміщені запірний орган і шток, кільцевий пружинний фіксатор і зрізні штифти Цей клапан не є досить надійним через його складність, обумовленою тим, що базування і переміщення запірного органа в корпусі пристрою відбувається по двох посадкових поверхнях одночасно - штока і корпуса, осьові розміри посадкових уступів запірного органа і корпуса повинні бути дуже точно витримані при виготовленні, інакше можливе попереднє зрізання штифтів зусиллями, виникаючими під час монтажу і збирання виробу, або під впливом тиску, що діє у свердловині, на запірний орган знизу Крім того, гострі кромки зрізних штифтів можуть пошкодити ущільнювальні кільця і зовнішню посадкову поверхню штока, що викликає необхідність заміни цих деталей при повторному використанні клапана керованого, що буває у випадку тривалих робіт зі спуску-підйому колони труб у свердловину під тиском при усклад неннях В основу корисної моделі поставлена задача удосконалення клапана керованого, у якому за рахунок того, що шток жорстко зв'язаний із запірним органом і розміщений у центральному осьовому отворі хрестоподібної гайки, що жорстко зв'язана з порожнистою гайкою, оснащеною втулкою, котра закріплена в порожнистій гайці зрізними штифтами, забезпечується підвищення надійності клапана керованого і підвищення технологічності його виготовлення, збирання і переналагодження Поставлена задача вирішується за рахунок того, що в клапані керованому, що містить роз'ємний корпус, у якому розміщені запірний орган і шток, кільцевий пружинний фіксатор і зрізні штифти, новим є те, що шток жорстко зв'язаний із запірним органом, пристрій оснащений хрестоподібною гайкою, у центральному отворі якої розміщений шток, установлений з можливістю осьового переміщення, у хрестоподібній гайці виконане розточення, у розточенні розміщений кільцевий пружинний фіксатор кінцевого положення штока, хрестоподібна гайка оснащена порожнистою гайкою, яка жорстко закріплена в розточенні хрестоподібної гайки, порожниста гайка оснащена втулкою, що закріплена в порожнистій гайці зрізними штифтами, на штоку виконана кільцева зовнішня канавка під пружинний фіксатор кінцевого положення штока, у корпусі О CM О) 2077 пристрою виконане розширювальне розточення У пропонованому клапані керованому базування і переміщення запірного органа в корпусі пристрою відбувається по одній посадковій поверхні, що значно підвищує технологічність виготовлення і надійність спрацьовування (при переміщенні запірного органа) пристрою Втулка закріплена в порожнистій гайці зрізними штифтами, у результаті цього утворюється окремий вузол, що значно спрощує монтаж штифтів, збирання і переналагодження (для повторного застосування) клапана Збирання деталей пристрою виконується стандартними гайковими ключами з відкритим зівом На фіг 1 показаний клапан керований у вихідному положенні, поздовжній розріз На фіг 2 - клапан у робочому положенні, при проведенні прямого і зворотного промивання На фіг 3 - клапан із пристроєм для герметизації внутрішньотрубного простору Клапан керований містить роз'ємний корпус 1 із приєднувальними різьбленнями на кінцях, у якому розміщений з можливістю осьового переміщення запірний орган 2, виконаний у виді поршневої пробки 2 Пробка 2 жорстко зв'язана з штоком З за допомогою різьбового з'єднання Шток 3 встановлений у центральному осьовому отворі хрестоподібної гайки 4, угвинченої в корпус 1, з можливістю осьового переміщення У розточення хрестоподібної гайки 4 угвинчена порожниста гайка 5 У порожнистій гайці 5 закріплена втулка 6 за допомогою радіальних зрізних штифтів 7 Порожниста гайка 5 угвинчена в хрестоподібну гайку 4 до торкання торців втулки 6 і штока З У розточенні хрестоподібної гайки 4 розміщений кільцевий пружинний фіксатор 8 кінцевого положення штока 3, установлений на штоку З з можливістю потрапляння в кільцеву зовнішню канавку 9, виконану на штоку 3, при осьовому переміщенні останнього На ЗОВНІШНІЙ поверхні хрестоподібної гайки 4 виконані промивні вікна 10 - для пропускання робочого середовища В внутрішньому каналі корпуса 1 над пробкою 2 виконане розточення 11 під пристрій для герметизації внутрішньотрубного простору 12 Герметизація посадкових поверхонь, що спрягаються, корпуса 1 і пробки 2 здійснюється ущільнювальними кільцями 13 В внутрішньому каналі корпуса 1 клапана під пробкою 2 виконане розширювальне розточення 14 Клапан установлюють у будь-якому МІСЦІ КО ЛОНИ насосно-компресорних чи бурильних труб, що спускаються (не показані) Клапан керований працює наступним чином Роз'ємний корпус 1 клапана керованого, що знаходиться у вихідному положенні (див фіг 1), приєднується різьбленнями до колони насоснокомпресорних чи бурильних труб і спускається в свердловину Свердловинний тиск діє на поршневу пробку 2, герметично встановлену в корпусі 1 за допомогою ущільнювальних кілець 13, підтискає її вверх до упора в уступ, виконаний у внутрішньому каналі корпуса 1 Таким чином, клапан керований відтинає свердловинний тиск у трубному просторі знизу Для відкриття клапана в трубному просторі вище клапана створюють визначений надлишковий тиск, що діє на поршневу пробку 2 Остання прагне переміститися вниз і передає зусилля на жорстко зв'язаний з нею шток 3 Шток 3 торцем тисне на втулку 6, закріплену в порожнистій гайці 5 радіальними зрізними штифтами 7 По досягненню визначеного надлишкового тиску зверху зрізні штифти 7 зрізуються і пробка 2 з штоком 3 і втулкою 6, прикріпленою до штока від утрати гвинтом, переміщуються в корпусі 1 униз При цьому пробка 2 потрапляє в розширювальне розточення 14 і відкриває внутрішній канал клапана для протікання робочого середовища Шток 3 переміщується в центральному осьовому отворі хрестоподібної гайки 4 до сполучення кільцевої зовнішньої канавки 9, виконаної на штоку 3, з кільцевим пружинним фіксатором 8 кінцевого положення штока 3 Фіксатор 8, розміщений у розточенні хрестоподібної гайки 4, потрапляє в кільцеву зовнішню канавку 9 штока 3, стискується і фіксує шток 3 і жорстко зв'язану з ним пробку 2 від осьового переміщення при дії на пробку 2 зусилля опору при обтіканні пробки 2 потоком робочого середовища уверх чи вниз Промивні вікна 10, виконані на ЗОВНІШНІЙ поверхні хрестоподібної гайки 4, вільно пропускають робоче середовище по внутрішньому каналу клапана керованого У цьому положенні (див фіг 2) клапан дозволяє проводити пряме чи зворотне промивання свердловини Щоб закрити клапан, у внутрішній канал колони труб необхідно установити пристрій для герметизації внутрішньотрубного простору 12, прокачати його до спеціального розточення 11 у корпусі 1 клапана, де він зафіксується і перекриє внутрішній канал клапана 2077 Фіг. 1 Комп'ютерна верстка Т. Чепелєва Фіг. 2 Підписне Фіг.З Тираж 39 прим Міністерство освпги і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
