Обладнання для згинання країв листового матеріалу

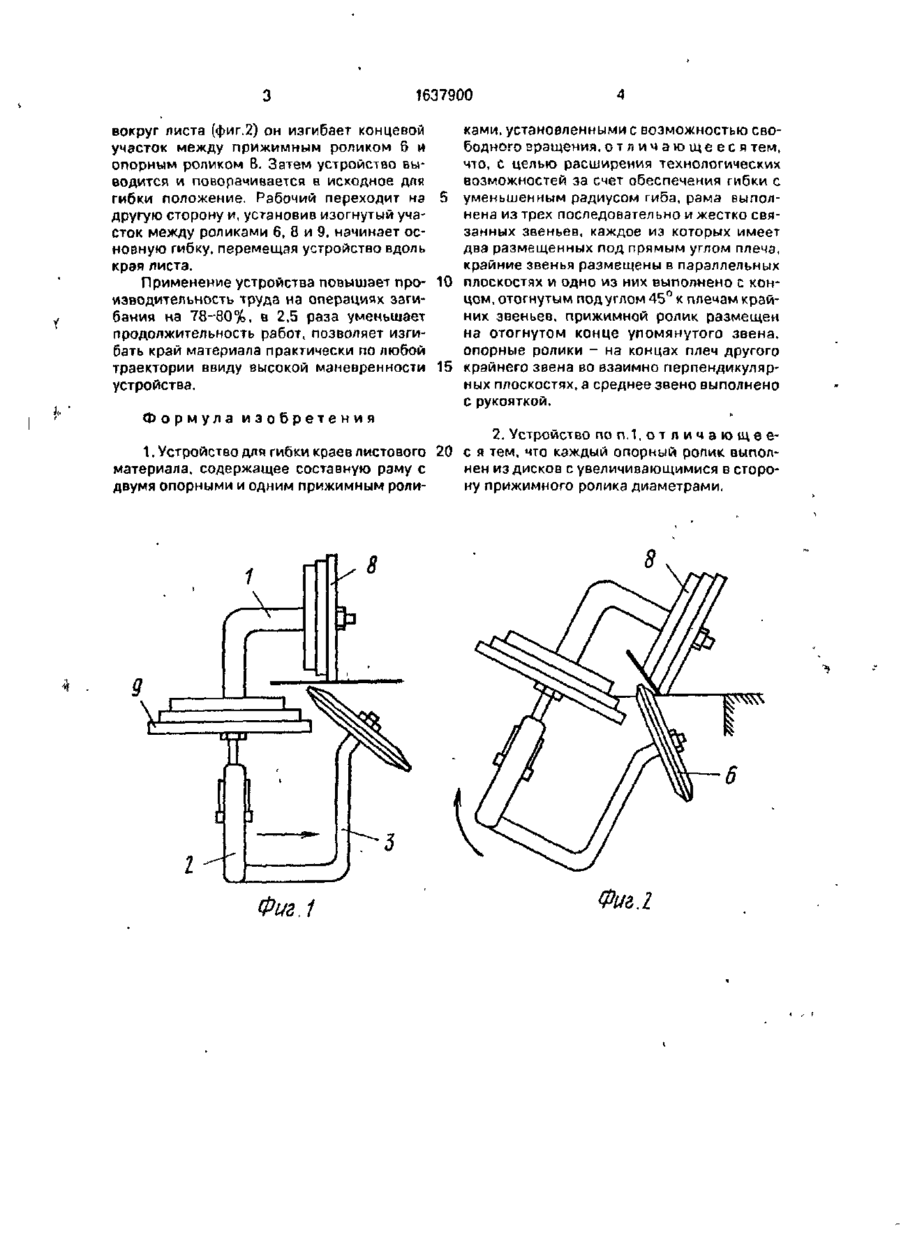

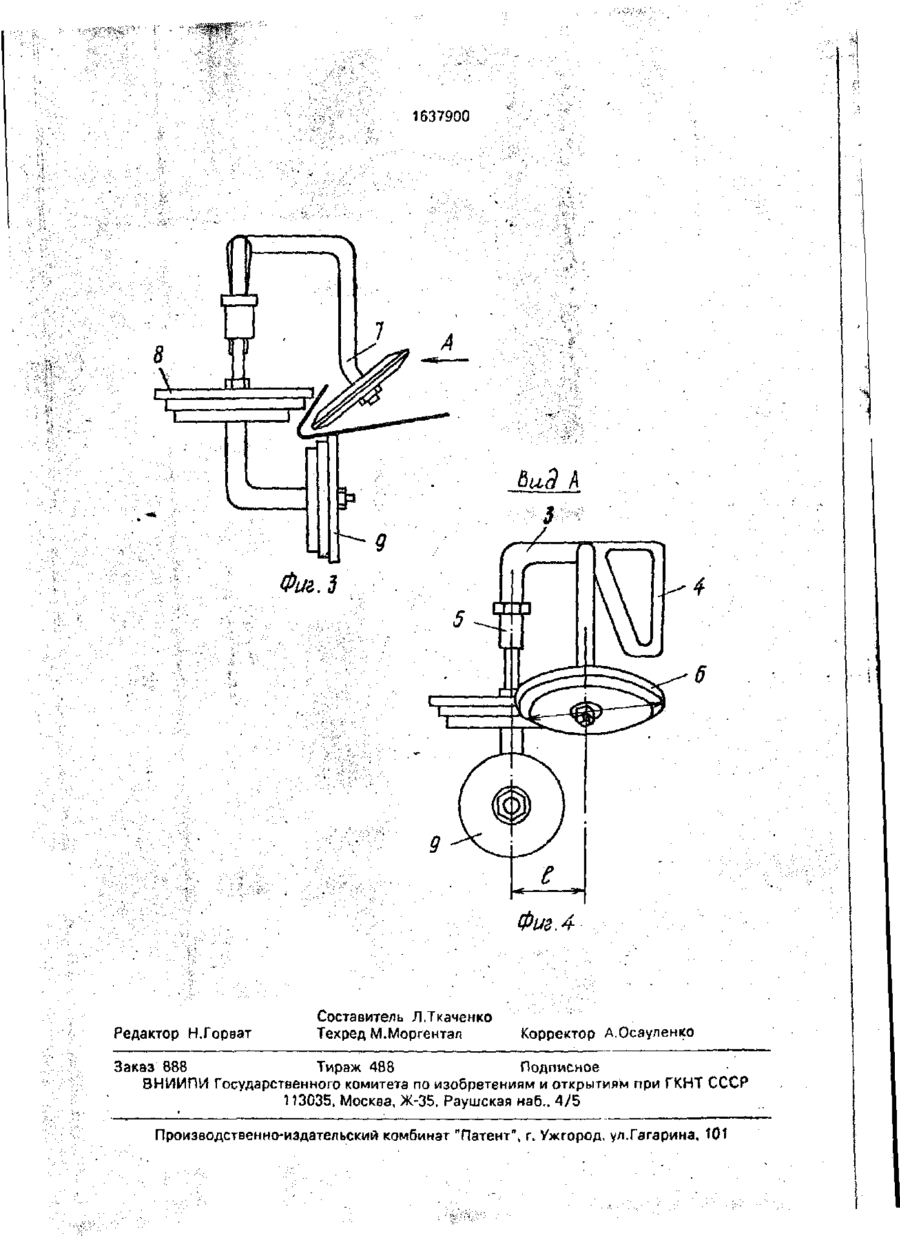

Изобретение относится к обработке металлов давлением, в частности к устройствам для гибки краев листового материала. Цель изобрететения - расширение техноло гических возможностей за счет обеспечения гибки с уменьшенным радиусом гиба. Устройство содержит трехзвенную раму, крайние звенья которой размещены в параллельных плоскостях и несут два опорных и один прижимной ролики (Р). Среднее звено имеет рукоятку и связанную' с одним крайним звеном муфту. Р выполнены составными из дисков равного диаметра для получения прямого угла и разного - для острого угла. Сперва одним - опорным и прижимным Р осуществляют отгиб концевого участка. Затем, повернув устройство, осуществляют изгиб по всей линии гиба. Устройство позволяет изгибать края материала по любой траектории. 1 з.п. ф-лы, 4 ил. (Л С Изобретение относится к обработке металлов давлением, в частности к ручным устройствам для гибки краев листового материала. Цель изобретения - расширение технологических возможностей за счет обеспечения гибки с уменьшенным радиусом гиба. На фиг.1 показано устройство перед отгибкой концевого участка края заготовки; на фиг.2 - то же, после гибки; на фиг.З - то же, после окончания гибки края; на фиг.4 - вид А на фиг.З. Устройство содержит раму, состоящую из звеньев 1-3, каждое из которых выполнено из двух размещенных под прямым углом плеч. Среднее звено имеет рукоятку 4 и связано с крайним звеном 1 муфтой 5. Крайнее звено 3 размещено в плоскости, параллельной плоскости звена 1 на расстоянии I, которое выбирается в диапазоне -у < С ^ D , где D - диаметр прижимного ролика 6, закрепленного на отогнутом конце 7 звена 3. На конце звена 1 установлены опорные ролики 8 и 9. Ролики 6, 8 и 9 смонтированы с возможностью свободного вращения. Ролики 8 и 9 выполняют из наборов дисков равных диаметров для гибки под прямым углом и разных диаметров для гибки под острым углом. В последнем случае диски с максимальным диаметром размещают со стороны прижимного ролика 6. Ролик 6 имеет гибочную кромку и фаски с двух сторон. Устройство работает следующим образом. Рабочий заходит к углу листа со стороны противоположного направления движения устройства при гибке и заправляет край, подлежащий гибке, в перевернутое устройство (фиг.1). Поворотом всего устройства • / ; с* со о о о 1637900 вокруг листа (фиг.2) он изгибает концевой ками, установленными с возможностью своучасток между прижимным роликом 6 и бодного вращений, о т л и ч а ю щ е е с я тем, опорным роликом 8. Затем устройство вычто, с целью расширения технологических водится и поворачивается в исходное для возможностей за счет обеспечения гибки с гибки положение. Рабочий переходит нэ 5 уменьшенным радиусом гиба, рама выполдругую сторону и, установив изогнутый учанена из трех последовательно и жестко свясток между роликами 6, 8 и 9, начинает осзанных звеньев, каждое из которых имеет новную гибку, перемещая устройство вдоль два размещенных под прямым углом плеча, края листа. крайние звенья размещены в параллельных Применение устройства повышает про- 10 плоскостях и одно из них выполнено с конизводительность труда на операциях загицом, отогнутым под углом 45° к плечам крайбания на 78-80%, в 2,5 раза уменьшает них звеньев, прижимной ролик размещен продолжительность работ, позволяет изгина отогнутом конце упомянутого звена, бать край материала практически по любой опорные ролики - на концах плеч другого траектории ввиду высокой маневренности 15 крайнего звена во взаимно перпендикулярустройства. ных плоскостях, а среднее звено выполнено С рукояткой. Формула изобретения 2. Устройство по п.1, о т л и ч а ю щ е е1. Устройство для гибки краев листового 20 с я тем, что каждый опорный ропик выполнен из дисков с увеличивающимися в стороматериала, содержащее составную раму с ну прижимного ролика диаметрами. двумя опорными и одним прижимным роли / \ — Фиг.1 Фиг. 2 1637900 8 ВиЗ к Фиг. 3 Фиг.4 Редактор Н.Горват Составитель Л.Ткаченко Техред М.Моргентал Корректор А.Осауленко Заказ 888 Тираж 488 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
