Пилогазоприймач

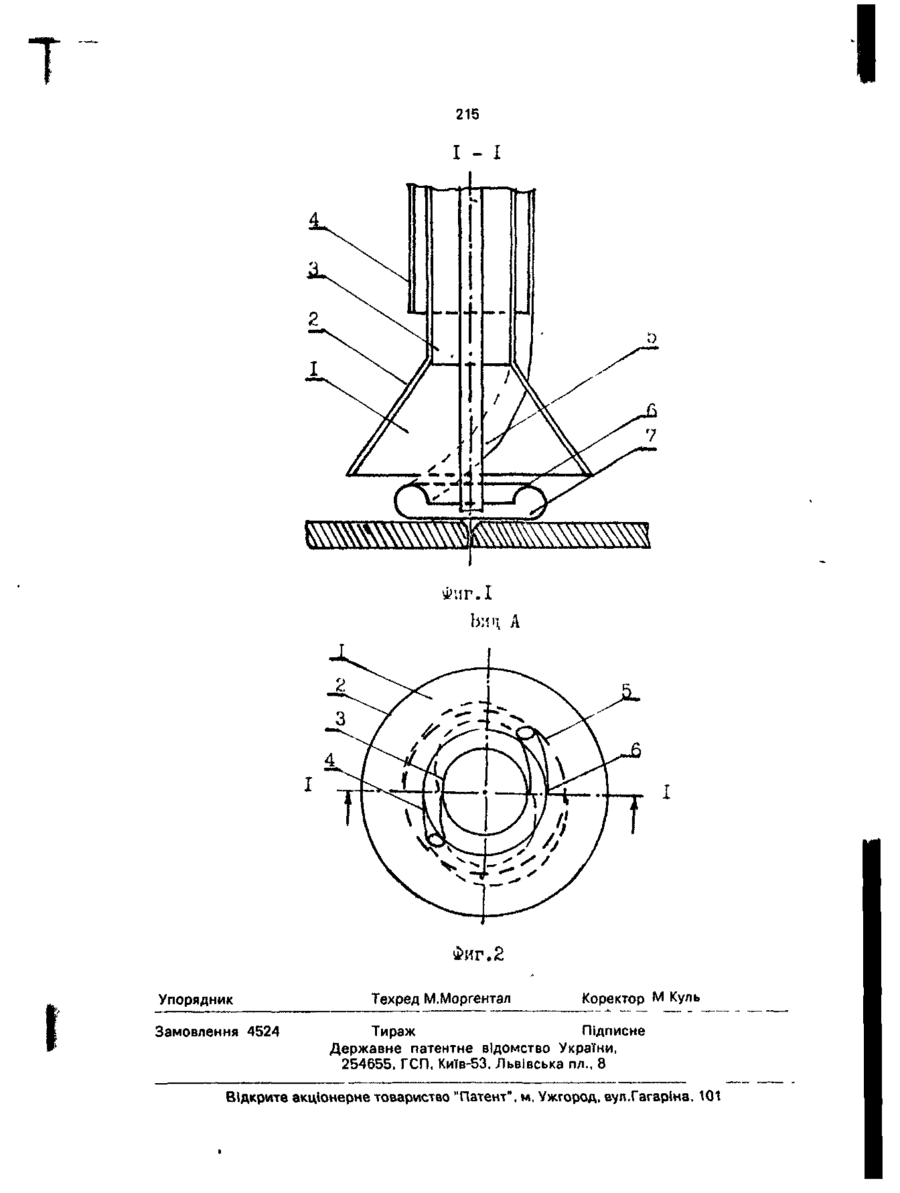

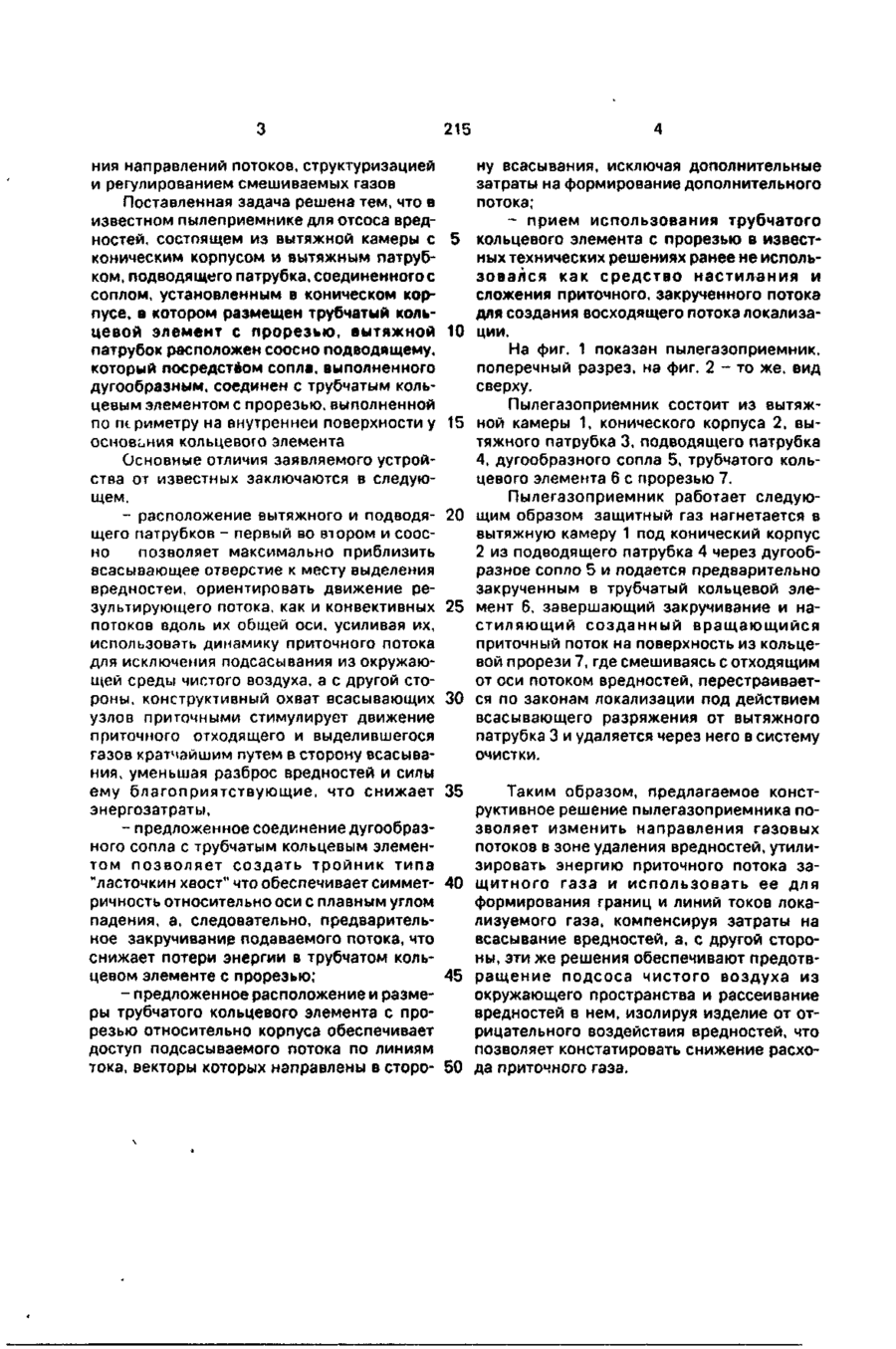

Пылегазоприемник, состоящий из вытяжной камеры с коническим корпусом и Полезная модель относится к области вентиляции и служит для отсоса вредностей в процессах для охраны окружающей среды. Известен пылегазоприемник для улавливания вредностей [1], который может быть использован как при сварочных работах, так и в других технологических процессах, состоящий из конического корпуса с вытяжным и подводящим патрубками, сопла и вытяжной камеры, выполненной в виде кольцевого отсоса со щелью и направляющими потока вредностей. Пылегазоприемник предназначен для удаления вредностей, рассеиваемых по поверхности, в нем линии тока приточного потока противоположны благоприятному для удаления направлению локализующих усилий, поэтому необходимо увеличение габаритов оборудования, расходов перемещаемых потоков, дополнительных энергозатрат при достижении заданного качества окружающей среды и компенрации растекания вредностей параметрами всасывающего факела. I інформ. вытяжным патрубком, подводящего патрубка, соединенного соплом, установленным в коническом корпусе, в котором расположен трубчатый кольцевой элемент с прорезью, о т л и ч а ю щ и й с я тем, что вытяжной патрубок расположен соосно подводящему, который посредством сопла, выполненного дугообразным, соединен с трубчатым кольцевым элементом с прорезью, выполненной по периметру на внутренней поверхности кольцевого элемента, у его основания. Недостатками известного пылегазоприемника, являющегося прототипом предлагаемого технического решения являются: - высокая энергоемкость удаления, улавливания вредностей и защиты; - недостаточная защита от вредностей, сказывающаяся на качестве продукции; - высокая материалоемкость; - высокие эксплуатационные затраты, связанные с увеличением расходов потоков, вт.1.. защитных газов; - необходимость дополнительных затрат на нормализацию условий труда, связанных с завышенными расходами очищаемых потоков. В основу создания полезной модели поставлена задача разработать такой пылегазоприемник, в котором новое выполнение известных элементов и взаимосвязей между ними позволит снизить его материалоемкость при изготовлении за счет уменьшения расходов всасываемого и приточного потоков газов при эксплуатации, путем измене С > ю ел 215 ния направлений потоков, структуризацией и регулированием смешиваемых газов Поставленная задача решена тем, что в известном пылеприемнике для отсоса вредностей, состоящем из вытяжной камеры с 5 коническим корпусом и вытяжным патрубком, подводящего патрубка, соединенного с соплом, установленным в коническом корпусе» в котором размещен трубчатый кольцевой элемент с прорезью, вытяжной 10 патрубок расположен соосно подводящему, который посредством сопла, выполненного дугообразным, соединен с трубчатым кольцевым элементом с прорезью, выполненной по пі риметру на внутренней поверхности у 15 основания кольцевого элемента Основные отличия заявляемого устройства от известных заключаются в следующем. ~ расположение вытяжного и подводя- 20 щего патрубков - первый во втором и соосно позволяет максимально приблизить всасывающее отверстие к месту выделения вредностей, ориентировать движение результирующего потока, как и конвективных 25 потоков вдоль их общей оси, усиливая их, использовать динамику приточного потока для исключения подсасывания из окружающей среды чистого воздуха, а с другой стороны, конструктивный охват всасывающих 30 узлов приточными стимулирует движение приточного отходящего и выделившегося газов кратчайшим путем в сторону всасывания, уменьшая разброс вредностей и силы ему благоприятствующие, что снижает 35 энергозатраты, - предложенное соединение дугообразного сопла с трубчатым кольцевым элементом позволяет создать тройник типа "ласточкин хвост" что обеспечивает симмет- 40 ричность относительно оси с плавным углом падения, а, следовательно, предварительное закручивание подаваемого потока, что снижает потери энергии в трубчатом кольцевом элементе с прорезью; 45 - предложенное расположение и размеры трубчатого кольцевого элемента с прорезью относительно корпуса обеспечивает доступ подсасываемого потока по линиям тока, векторы которых направлены в сторо- 50 ну всасывания, исключая дополнительные затраты на формирование дополнительного потока; - прием использования трубчатого кольцевого элемента с прорезью в известных технических решениях ранее не использовался как средство настилания и сложения приточного, закрученного потока для создания восходящего потока локализации. На фиг. 1 показан пылегазоприемник, поперечный разрез, на фиг. 2 - то же, вид сверху. Пылегазоприемник состоит из вытяжной камеры 1, конического корпуса 2, вытяжного патрубка 3, подводящего патрубка 4, дугообразного сопла 5, трубчатого кольцевого элемента 6 с прорезью 7. Пылегазоприемник работает следующим образом защитный газ нагнетается в вытяжную камеру 1 под конический корпус 2 из подводящего патрубка 4 через дугообразное сопло 5 и подается предварительно закрученным в трубчатый кольцевой элемент 6, завершающий закручивание и настиляющий созданный вращающийся приточный поток на поверхность из кольцевой прорези 7, где смешиваясь с отходящим от оси потоком вредностей, перестраивается по законам локализации под действием всасывающего разряжения от вытяжного патрубка 3 и удаляется через него в систему очистки. Таким образом, предлагаемое конструктивное решение пылегазоприемника позволяет изменить направления газовых потоков в зоне удаления вредностей, утилизировать энергию приточного потока защитного газа и использовать ее для формирования границ и линий токов локализуемого газа, компенсируя затраты на всасывание вредностей, а, с другой стороны, эти же решения обеспечивают предотвращение подсоса чистого воздуха из окружающего пространства и рассеивание вредностей в нем, изолируя изделие от отрицательного воздействия вредностей, что позволяет констатировать снижение расхода приточного газа. о Фиг Д Ьи і; А Фиг.2 Упорядник Замовлення 4524 Техред М.Моргентал Коректор М Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл м 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вуп.Гагаріна, 101
