Нагрівальний пристрій

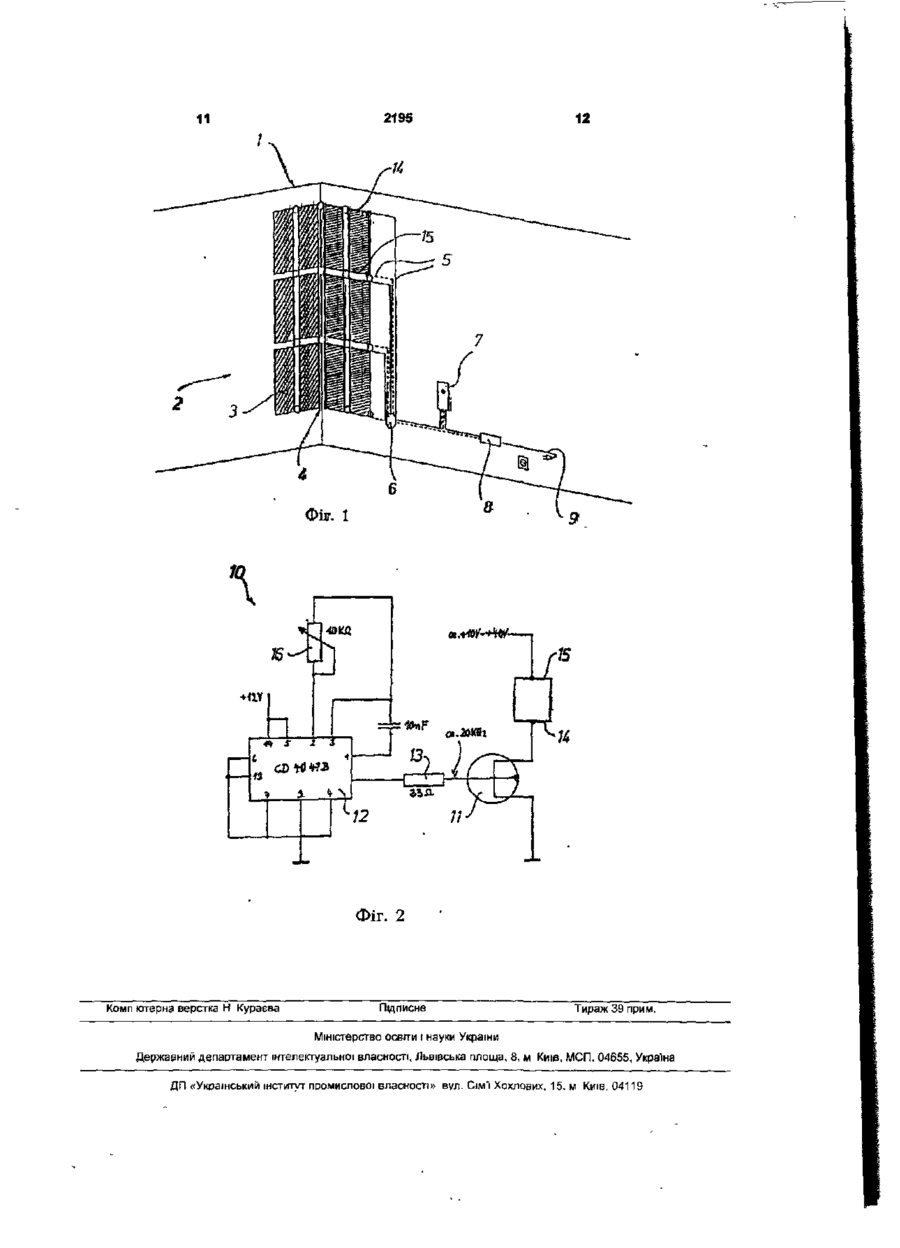

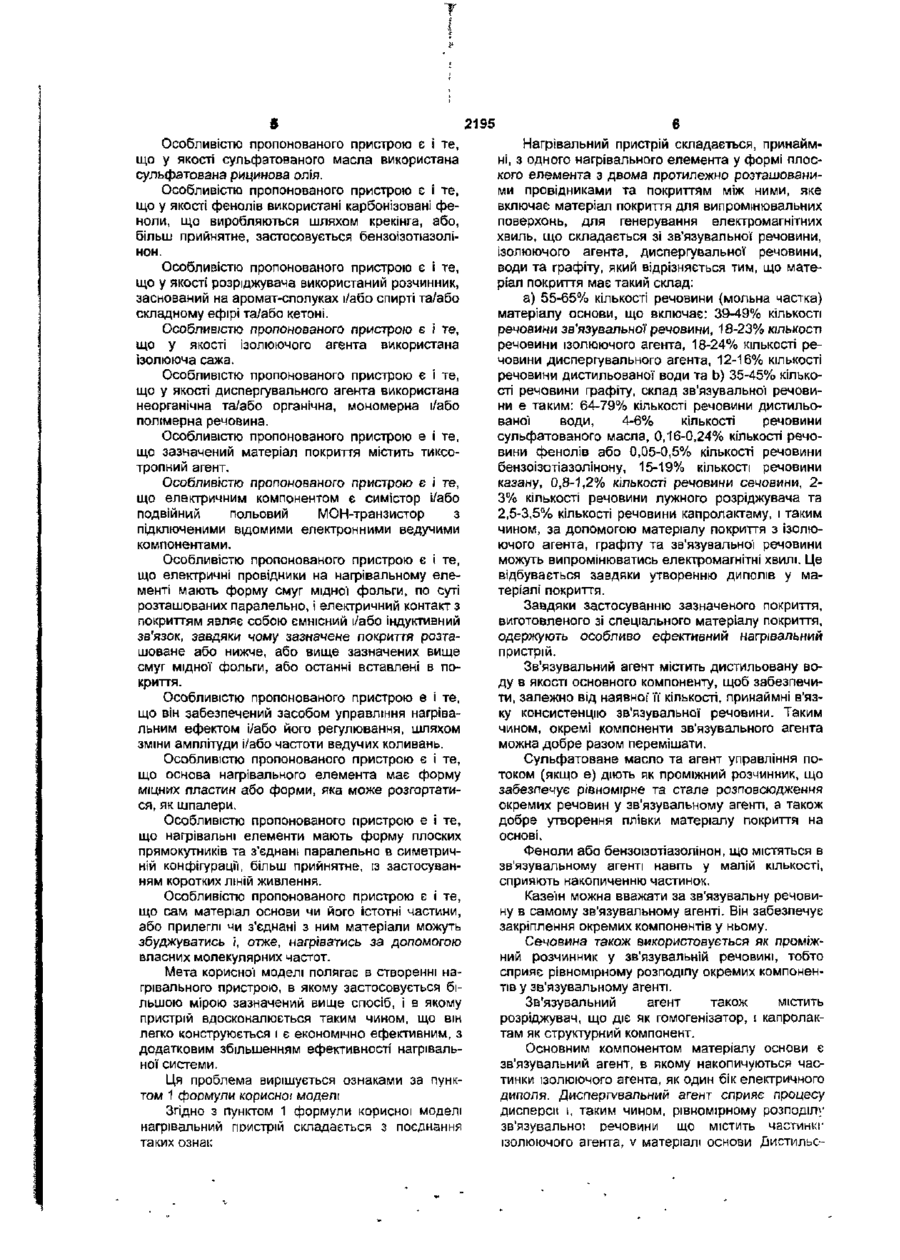

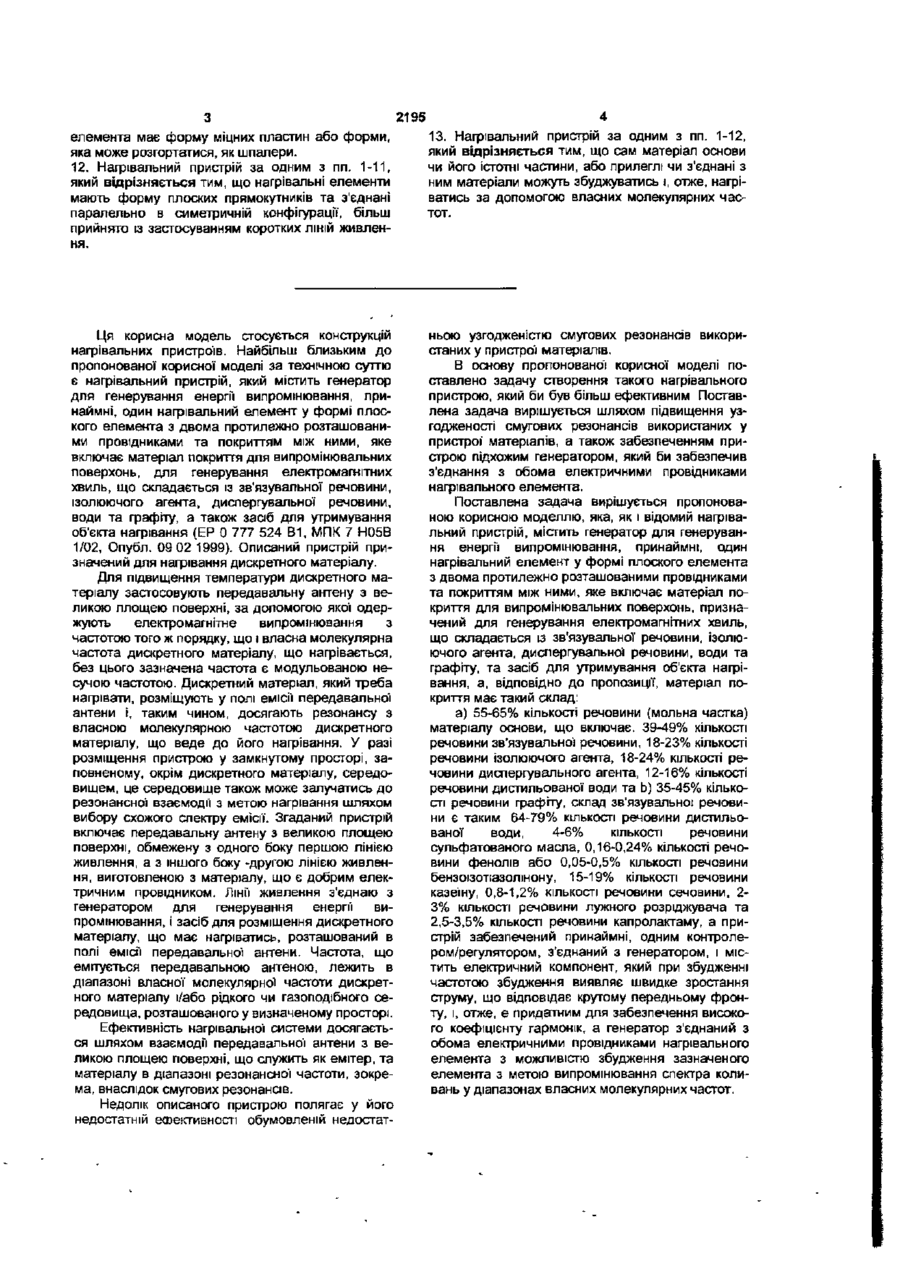

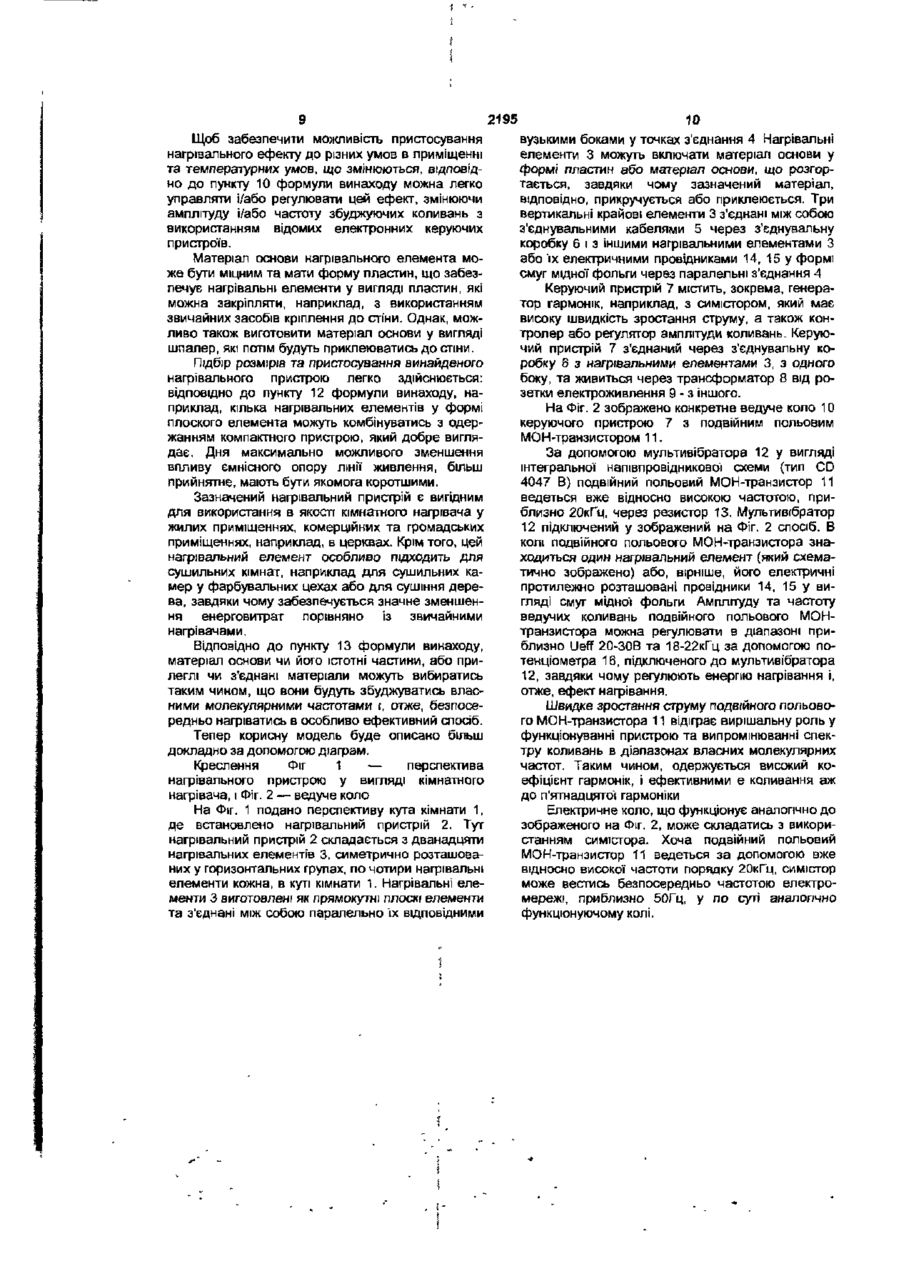

1. Нагрівальний пристрій, який містить генератор для генерування енергії' випромінювання принаймні один нагрівальний елемент у формі плоского елемента з двома протилежно розташованими провідниками та покриттям між ними, яке включає матеріал покриття для випромінювальних поверхонь, призначений для генерування електромагнітних хвиль, що складається із зв'язуючої речовини, ізолюючого агента, диспергувальної речовини, води та графіту, та засіб для утримування об'єкта нагрівання, який відрізняється тим, що матеріал покриття має такий склад: 55 - 65 % КІЛЬКОСТІ речовини (мольна частка) матеріалу основи, що включає 39 - 49 % кількості речовини зв'язуючої речовини, 18-23 % кількості речовини ізолюючого агента, 1 8 - 2 4 % кількості речовини диспергувального агента, 12-16 % кількості речовини дистильованої води та 35 - 45 % кількості речовини графіту, склад зв'язуючої речовини є таким: 64 - 79 % кількості речовини дистильованої води, 4 - 6 % КІЛЬКОСТІ речовини сульфатованого масла, 0,16 - 0,24 % кількості речовини фенолів або 0,05 0,5 % КІЛЬКОСТІ речовини бензоізотіазолінону, 15 -19 % КІЛЬКОСТІ речовини казеїну, 0,8 - 1,2 % КІЛЬКОСТІ речовини сечовини, 2 - 3 % кількості речовини лужного розріджувача та 2,5 - 3,5 % кількості речовини капролактаму, а пристрій забезпечений принаймні одним контролером/регулятором, з'єднаний з генератором, і містить електричний компонент, який при збудженні частотою збудження виявляє швидке зростання струму, що відповідає крутому передньому фронту, і, отже, є придатним для забезпечення високого коефіцієнта гармонік, а генератор з'єднаний з обома електричними провідниками нагріва льного елемента з можливістю збудження зазначеного елемента з метою випромінювання спектра коливань у діапазонах власних молекулярних частот. 2. Нагрівальний пристрій за п. 1, який відрізняється тим, що як сульфатоване масло використана сульфатована рицинова олія. 3. Нагрівальний пристрій за п 1 або п. 2, який відрізняється тим, що як феноли використані карбонізовані феноли, що виробляються шляхом крекінга, або, більш прийнято, застосовується бензоізотіазолінон. 4. Нагрівальний пристрій за одним з пп. 1 - 3, який відрізняється тим, що як розріджувач використаний розчинник, заснований на ароматсполуках і/або спирті та/або складному ефірі та/або кетоні 5. Нагрівальний пристрій за одним з пп. 1 - 4, який відрізняється тим, що як ізолюючий агент використана ізолююча сажа. 6 Нагрівальний пристрій за одним з пп. 1-5, який відрізняється тим, що як диспергувальний агент використана неорганічна та/або органічна, мономерна і/або полімерна речовина. 7. Нагрівальний пристрій за одним з пп. 1-6, який відрізняється тим, що зазначений матеріал покриття містить тиксотропний агент. 8. Нагрівальний пристрій за одним з пп. 1-7, який відрізняється тим, що електричним компонентом є семістор і/або подвійний польовий МОНтранзистор з підключеними відомими електронними ведучими компонентами 9 Нагрівальний пристрій за одним з пп 1-8, який відрізняється тим, що електричні провідники на нагрівальному елементі мають форму смуг мідної фольги, по суті розташованих паралельно, і електричний контакт з покриттям являє собою ємнісний і/або індуктивний зв'язок, завдяки чому зазначене покриття розташоване або нижче, або вище зазначених вище смуг мідної фольги, або останні вставлені в покриття. 10 Нагрівальний пристрій за одним з пп 1-9, який відрізняється тим, що він забезпечений засобом керування нагрівальним ефектом і/або його регулювання, шляхом зміни амплітуди і/або частоти ведучих коливань. 11. Нагрівальний пристрій за одним з пп. 1 - 10, який відрізняється тим, що основа нагрівального CM 2195 елемента має форму міцних пластин або форми, яка може розгортатися, як шпалери. 12. Нагрівальний пристрій за одним з пп. 1-11, який відрізняється тим, що нагрівальні елементи мають форму плоских прямокутників та з'єднані паралельно в симетричній конфігурації, більш прийнято із застосуванням коротких ЛІНІЙ живлення. 13. Нагрівальний пристрій за одним з пп. 1-12, який відрізняється тим, що сам матеріал основи чи його Істотні частини, або прилеглі чи з'єднані з ним матеріали можуть збуджуватись і, отже, нагріватись за допомогою власних молекулярних частот. Ця корисна модель стосується конструкцій нагрівальних пристроїв. Найбільш близьким до пропонованої корисної моделі за технічною суттю є нагрівальний пристрій, який містить генератор для генерування енергії випромінювання, принаймні, один нагрівальний елемент у формі плоского елемента з двома протилежно розташованими провідниками та покриттям між ними, яке включає матеріал покриття для випромінювальних поверхонь, для генерування електромагнітних хвиль, що складається із зв'язувальної речовини, ізолюючого агента, диспергувальної речовини, води та графіту, а також засіб для утримування об'єкта нагрівання (ЕР 0 777 524 В1, МПК 7 Н05В 1/02, Опубл. 09 02 1999). Описаний пристрій призначений для нагрівання дискретного матеріалу. ньою узгодженістю смугових резонансів використаних у пристрої матеріалів. В основу пропонованої корисної моделі поставлено задачу створення такого нагрівального пристрою, який би був більш ефективним Поставлена задача вирішується шляхом підвищення узгодженості смугових резонансів використаних у пристрої' матеріалів, а також забезпеченням пристрою підхожим генератором, який би забезпечив з'єднання з обома електричними провідниками нагрівального елемента. Поставлена задача вирішується пропонованою корисною моделлю, яка, як і відомий нагрівальний пристрій, містить генератор для генерування енергп випромінювання, принаймні, один нагрівальний елемент у формі плоского елемента з двома протилежно розташованими провідниками та покриттям між ними, яке включає матеріал покриття для випромінювальних поверхонь, призначений для генерування електромагнітних хвиль, що складається із зв'язувальної речовини, Ізолюючого агента, диспергувальної речовини, води та графіту, та засіб для утримування об'єкта нагрівання, а, відповідно до пропозиції, матеріал покриття має такий склад: Для підвищення температури дискретного матеріалу застосовують передавальну антену з великою площею поверхні, за допомогою якої одержують електромагнітне випромінювання з частотою того ж порядку, що і власна молекулярна частота дискретного матеріалу, що нагрівається, без цього зазначена частота є модульованою несучою частотою. Дискретний матеріал, який треба нагрівати, розміщують у полі емісії передавальної антени і, таким чином, досягають резонансу з власною молекулярною частотою дискретного матеріалу, що веде до його нагрівання. У разі розміщення пристрою у замкнутому просторі, заповненому, окрім дискретного матеріалу, середовищем, це середовище також може залучатись до резонансної взаємодії з метою нагрівання шляхом вибору схожого спектру емісії. Згаданий пристрій включає передавальну антену з великою площею поверхні, обмежену з одного боку першою лінією живлення, а з іншого боку -другою лінією живлення, виготовленою з матеріалу, що є добрим електричним провідником. Ліни живлення з'єднаю з генератором для генерування енергії випромінювання, і засіб для розміщення дискретного матеріалу, що має нагріватись, розташований в полі емісГі передавальної антени. Частота, що емітується передавальною антеною, лежить в діапазоні власної молекулярної частоти дискретного матеріалу і/або рідкого чи газоподібного середовища, розташованого у визначеному просторі. Ефективність нагрівальної системи досягається шляхом взаємодії передавальної антени з великою площею поверхні, що служить як емітер, та матеріалу в діапазоні резонансної частоти, зокрема, внаслідок смугових резонансів. Недолік описаного пристрою полягає у його недостатній ешективності обумовленій недостат а) 55-65% кількості речовини (мольна частка) матеріалу основи, що включає. 39-49% кількості речовини зв'язувальної речовини, 18-23% кількості речовини ізолюючого агента, 18-24% кількості речовини диспергувального агента, 12-16% кількості речовини дистильованої води та Ь) 35-45% кількості речовини графіту, склад зв'язувальної речовини є таким 64-79% кількості речовини дистильованої води, 4-6% КІЛЬКОСТІ речовини сульфатованого масла, 0,16-0,24% кількості речовини фенолів або 0,05-0,5% КІЛЬКОСТІ речовини бензоізотіазолінону, 15-19% кількості речовини казеїну, 0,8-1,2% КІЛЬКОСТІ речовини сечовини, 23% КІЛЬКОСТІ речовини лужного розріджувача та 2,5-3,5% КІЛЬКОСТІ речовини капролактаму, а пристрій забезпечений принаймні, одним контролером/регулятором, з'єднаний з генератором, і містить електричний компонент, який при збудженні частотою збудження виявляє швидке зростання струму, що відповідає крутому передньому фронту, і, отже, є придатним для забезпечення високого коефіцієнту гармонік, а генератор з'єднаний з обома електричними провідниками нагрівального елемента з можливістю збудження зазначеного елемента з метою випромінювання спектра коливань у діапазонах власних молекулярних частот. 2195 Особливістю пропонованого пристрою є І те, що у якості сульфатованого масла використана сульфатована рицинова олія. Особливістю пропонованого пристрою є і те, що у якості фенолів використані карбонізовані феноли, що виробляються шляхом крекінга, або, більш прийнятне, застосовується бензоізотіазолінон. Особливістю пропонованого пристрою є і те, що у якості розріджувача використаний розчинник, заснований на аромат-сполуках і/або спирті та/або складному ефірі та/або кетоні. Особливістю пропонованого пристрою є і те, що у якості ізолюючого агента використана ізолююча сажа. Особливістю пропонованого пристрою є і те, що у якості диспергувального агента використана неорганічна та/або органічна, мономерна і/або полімерна речовина. Особливістю пропонованого пристрою є І те, що зазначений матеріал покриття містить тиксотропний агент. Особливістю пропонованого пристрою є і те, що електричним компонентом є симістор і/або подвійний польовий МОН-транзистор з підключеними відомими електронними ведучими компонентами. Особливістю пропонованого пристрою є і те, що електричні провідники на нагрівальному елементі мають форму смуг мідної фольги, по суті розташованих паралельно, і електричний контакт з покриттям являє собою ємнісний і/або Індуктивний зв'язок, завдяки чому зазначене покриття розташоване або нижче, або вище зазначених вище смуг мідної фольги, або останні вставлені в покриття. Особливістю пропонованого пристрою є і те, що він забезпечений засобом управління нагрівальним ефектом і/або його регулювання, шляхом зміни амплітуди і/або частоти ведучих коливань. Особливістю пропонованого пристрою є і те, що основа нагрівального елемента має форму міцних пластин або форми, яка може розгортатися, як шпалери. Особливістю пропонованого пристрою є і те, що нагрівальні елементи мають форму плоских прямокутників та з'єднані паралельно в симетричній конфігурації, більш прийнятне, із застосуванням коротких ліній живлення. Особливістю пропонованого пристрою є і те, що сам матеріал основи чи його істотні частини, або прилеглі чи з'єднані з ним матеріали можуть збуджуватись і, отже, нагріватись за допомогою власних молекулярних частот. Мета корисної моделі полягає в створенні нагрівального пристрою, в якому застосовується більшою мірою зазначений вище спосіб, і в якому пристрій вдосконалюється таким чином, що він легко конструюється і є економічно ефективним, з додатковим збільшенням ефективності нагрівальної системи. Ця проблема вирішується ознаками за пунктом 1 фоомули корисної моделі Згідно з пунктом 1 формули корисної моделі нагрівальний поистрій складається з поєднання таких ознак Нагрівальний пристрій складається, принаймні, з одного нагрівального елемента у формі плоского елемента з двома протилежно розташованими провідниками та покриттям між ними, яке включає матеріал покриття для випромінювальних поверхонь, для генерування електромагнітних хвиль, що складається зі зв'язувальної речовини, ізолюючого агента, диспергувальної речовини, води та графіту, який відрізняється тим, що матеріал покриття має такий склад: а) 55-65% кількості речовини {мольна частка} матеріалу основи, що включає: 39-49% кількості речовини зв'язувальної речовини, 18-23% КІЛЬКОСТІ речовини ізолюючого агента, 18-24% кількості речовини диспергувального агента, 12-16% кількості речовини дистильованої води та Ь) 35-45% кількості речовини графіту, склад зв'язувальної речовини є таким: 64-79% кількості речовини дистильованої води, 4-6% кількості речовини сульфатованого масла, 0,16-0,24% кількості речовини фенолів або 0,05-0,5% кількості речовини бензоізотіазолінону, 15-19% кількості речовини казану, 0,8-1,2% кількості речовини сечовини, 23% кількості речовини лужного розріджувача та 2,5-3,5% кількості речовини капролактаму, і таким чином, за допомогою матеріалу покриття з Ізолюючого агента, графіту та зв'язувальної речовини можуть випромінюватись електромагнітні хвилі. Це відбувається завдяки утворенню диполів у матеріалі покриття. Завдяки застосуванню зазначеного покриття, виготовленого зі спеціального матеріалу покриття, одержують особливо ефективний нагрівальний пристрій. Зв'язувальний агент містить дистильовану воду в якості основного компоненту, щоб забезпечити, залежно від наявної її кількості, принаймні в'язку консистенцію зв'язувальної речовини. Таким чином, окремі компоненти зв'язувального агента можна добре разом перемішати. Сульфатоване масло та агент управління потоком (якщо є) діють як проміжний розчинник, що забезпечує рівномірне та стале розповсюдження окремих речовин у зв'язувальному агенті, а також добре утворення плівки матеріалу покриття на основі. Феноли або бензоізотіазолінон, що містяться в зв'язувальному агенті навіть у малій кількості, сприяють накопиченню частинок. Казеїн можна вважати за зв'язувальну речовину в самому зв'язувальному агенті. Він забезпечує закріплення окремих компонентів у ньому. Сечовина також використовується як проміжний розчинник у зв'язувальній речовині, тобто сприяє рівномірному розподілу окремих компонентів у зв'язувальному агенті. Зв'язувальний агент також містить розріджувач, що діє як гомогенізатор, і капролактам як структурний компонент. Основним компонентом матеріалу основи є зв'язувальний агент, в якому накопичуються частинки ізолюючого агента, як один бік електричного диполя. Диспергувальний агент сприяє процесу дисперсії і, таким чином, рівномірному розподілу зв'язувальної речовини що містить частинкг ізолюючого агента, v матеріалі основи Дистильс 2195 вана вода, що ЇЇ додано до матеріалу основи, служить для його розрідження. Графіт та його окремі частинки, що додаються при перемішуванні матеріалу покриття, також відкладаються у зв'язувальному агенті, де вже зв'язано ізолятор, та в поєднанні з ізолюючим агентом утворюють велику кількість мікроскопічних електричних диполів, рівномірно розповсюджених у матеріалі покриття. Графіт можна додавати у розмеленому стані з дуже малим розміром частинок. Це ще більше сприяє рівномірному розподілу графіту в матеріалі покриття і, отже, створенню великої кількості електричних диполів. Із застосуванням даного матеріалу покриття можна досягти високого рівня випромінювання в плані генерування та емггування електромагнітного випромінювання. Зокрема, це забезпечує емітування частоти в діапазоні власної молекулярної частоти матеріалу, що має нагріватись, а також, відповідно, підхожої частоти для рідкого чи газоподібного середовища в приміщенні. Для зазначеного високочастотного збудження пропонується генератор гармонік, що містить електричний компонент, який при збудженні частотою збудження виявляє швидке зростання струму, що відповідає крутому передньому фронту, і, отже, є придатним для створення вищих гармонік, наприклад, коливання аж до п'ятнадцятої гармоніки. Генератор гармонік з'єднаний з обома електричними провідниками нагрівального елемента для збудження нагрівального елемента з метою випромінювання спектра коливань у діапазонах власних молекулярних частот, більш прийнятне, в діапазонах смугових резонансів у терагерцовому діапазоні. Сульфатоване масло може бути, наприклад, сульфатованою оливковою олією, сульфатованою сезамовою олією або сульфатованою пальмовою олією. ВІДПОВІДНО ДО пункту 2 формули винаходу, більш прийнятним сульфатованим маслом є сульфатована рицинова олія, яку часто називають сульфорицинатом або турецьким червоним маслом. Ця сульфатована рицинова олія є особливо підхожою завдяки її поверхнево-активним властивостям. Згідно З пунктом 3 формули винаходу, більш прийнятними фенолами є карбонізовані феноли, одержані крекінгом, які виявляють особливу придатність з точки зору накопичення частинок. Більш прийнятну альтернативу фенолам становить бензоїзотіазолінон. Відповідно до пункту 4 формули винаходу, розріджувач є розчинником, основаним на ароматсполуках і/або спирті та/або складному ефірі та/або кетоні, наприклад, терпен. В якості ізолюючого агента можуть використовуватись різноманітні звичайні ізолятори, Згідно з пунктом 5 формули винаходу, більш прийнятним ізолюючим агентом є, проте, ізолююча сажа. Вигідним є додавання сажі у розмеленому стані з дуже малим розміром частинок. Це сприяє рівномірному розподілу сажі в матеріалі основи і, таким чином, загальному формуванню множини електричних диполів у матеріалі покриття. Відповідно ДО пункту 6 фоомули винаходу, диспергувальний агент, призначений для більш лег 8 кого диспергування І, отже, рівномірного розподілу зв'язувального агента, що містить частинки ізолятора, в основному матеріалі, являє собою органічну, мономерну і/або полімерну речовину. Згідно з пунктом 7 формули винаходу, матеріал покриття, у більш прийнятному своєму складі, містить тиксотропний агент. Такий тиксотропний агент забезпечує в'язку консистенцію матеріалу покриття, тобто здатність легко розтікатись при нанесенні на випромінювальну поверхню, але у той самий час і достатню в'язкість, щоб у стані спокою на поверхні не утворювались краплі або розриви. Таким чином матеріал покриття може наноситись на випромінювальну поверхню і буде точно відповідати її контуру. В якості особливо підхожого електричного компонента для забезпечення високого коефіцієнту гармонік пропонується, відповідно до пункту 8 формули винаходу, симістор, більш прийнятне, такий, що забезпечує кут лінійного наростання між 87° і приблизно 90° для одного фазового кута. Також можуть використовуватись інші відомі електричні компоненти, що мають аналогічні характеристики, а також їх відомі електронні збуджувальні компоненти, наприклад, подвійний польовий МОНтранзистор. В цьому зв'язку слід зазначити, що електричні компоненти цього виду, що мають таку високу швидкість зростання току і, отже, такий великий коефіцієнт гармонік, не підходять для експлуатації в звичайних силових мережах саме через їх високий коефіцієнт гармонік. Зазначена загальна система з названого генератора гармонік у поєднанні з, принаймні, одним з'єднаним нагрівальним елементом веде, проте, до зменшення коефіцієнту гармонік внаслідок збудження нагрівального елемента. Таким чином, загальна система може експлуатуватись в сполученні із звичайною силовою мережею без ризику проникнення в неї перешкод у вигляді вищих гармонік. Таким чином, зокрема, завдяки конфігурації генератора гармонік для високочастотного збудження у зазначений спосіб одержують нагрівальний пристрій, що є дуже економічно ефективним у плані потрібних компонентів. Крім того, значна економія витрат для такого нагрівального пристрою досягається за рахунок дуже низьких витрат на монтаж та низьких вимог щодо потрібного простору порівняно з відомими нагрівальними системами, які використовують гаряче повітря чи гарячу воду, а також дуже малих експлуатаційних витрат. Отже, винайдені нагрівальні пристрої підходять для всіх можливих нагрівальних цілей, зокрема, в громадських та приватних будівлях, де незначні вимоги щодо потрібного простору та можливість захованого встановлення відкривають широкі можливості для архітектурного дизайну. У конкретному втіленні нагрівального елемента відповідно до пункту 8 формули винаходу пропонується формування електричних провідників нагрівального елемента з смуг мідної фольги. Електричний контакт з покриттям може забезпечуватись шляхом безпосереднього накладення чи вставки і являє собою ємнісний а/або індуктивний зє язок 2195 Щоб забезпечити можливість пристосування нагрівального ефекту до різних умов в приміщенні та температурних умов, що змінюються, відповідно до пункту 10 формули винаходу можна легко управляти І/або регулювати цей ефект, змінюючи амплітуду і/або частоту збуджуючих коливань з використанням відомих електронних керуючих пристроїв. Матеріал основи нагрівального елемента може бути міцним та мати форму пластин, що забезпечує нагрівальні елементи у вигляді пластин, які можна закріпляти, наприклад, з використанням звичайних засобів кріплення до стіни. Однак, можливо також виготовити матеріал основи у вигляді шпалер, які потім будуть приклеюватись до стіни. Підбір розмірів та пристосування винайденого нагрівального пристрою легко здійснюється: відповідно до пункту 12 формули винаходу, наприклад, кілька нагрівальних елементів у формі плоского елемента можуть комбінуватись з одержанням компактного пристрою, який добре виглядає. Дня максимально можливого зменшення впливу ємнісного опору лінн живлення, більш прийнятне, мають бути якомога коротшими. Зазначений нагрівальний пристрій є вигідним для використання в якості кімнатного нагрівана у жилих приміщеннях, комерційних та громадських приміщеннях, наприклад, в церквах. Крім того, цей нагрівальний елемент особливо підходить для сушильних кімнат, наприклад для сушильних камер у фарбувальних цехах або для сушіння дерева, завдяки чому забезпечується значне зменшення енерговитрат порівняно із звичайними нагрівачами. Відповідно до пункту 13 формули винаходу, матеріал основи чи його істотні частини, або прилеглі чи з'єднані матеріали можуть вибиратись таким чином, що вони будуть збуджуватись власними молекулярними частотами t, отже, безпосередньо нагріватись в особливо ефективний спосіб. Тепер корисну модель буде описано більш докладно за допомогою діаграм. Креслення Фіг 1 — перспектива нагрівального пристрою у вигляді кімнатного нагрівача, і Фіг. 2 — ведуче коло На Фіг. 1 подано перспективу кута кімнати 1, де встановлено нагрівальний пристрій 2. Тут нагрівальний пристрій 2 складається з дванадцяти нагрівальних елементів 3, симетрично розташованих у горизонтальних групах, по чотири нагрівальні елементи кожна, в куті кімнати 1. Нагрівальні елементи 3 виготовлені як прямокутні плоскі елементи та з'єднані між собою паралельно їх відповідними Ю вузькими боками у точках з'єднання 4 Нагрівальні елементи 3 можуть включати матеріал основи у формі пластин або матеріал основи, що розгортається, завдяки чому зазначений матеріал, відповідно, прикручується або приклеюється. Три вертикальні крайові елементи 3 з'єднані між собою з'єднувальними кабелями 5 через з'єднувальну коробку 6 і з іншими нагрівальними елементами З або їх електричними провідниками 14, 15 у формі смуг мідної фольги через паралельні з'єднання 4 Керуючий пристрій 7 містить, зокрема, генератор гармонік, наприклад, з симістором, який має високу швидкість зростання струму, а також контролер або регулятор амплітуди коливань. Керуючий пристрій 7 з'єднаний через з'єднувальну коробку 6 з нагрівальними елементами 3, з одного боку, та живиться через трансформатор 8 від розетки електроживлення 9 - з іншого. На Фіг. 2 зображено конкретне ведуче коло 10 керуючого пристрою 7 з подвійним польовим МО Н-транзистором 11. За допомогою мультивібратора 12 у вигляді інтегральної напівпровідникової схеми (тип CD 4047 В) подвійний польовий МОН-транзистор 11 ведеться вже відносно високою частотою, приблизно 20кҐц, через резистор 13. Мультивібратор 12 підключений у зображений на Фіг. 2 спосіб. В колі подвійного польового МОН-транзистора знаходиться один нагрівальний елемент (який схематично зображено) або, вірніше, його електричні протилежно розташовані провідники 14, 15 у вигляді смуг мідної фольги Амплітуду та частоту ведучих коливань подвійного польового МОНтранзистора можна регулювати в діапазоні приблизно Ueff 20-ЗОВ та 18-22кГц за допомогою потенціометра 16, підключеного до мультивібратора 12, завдяки чому регулюють енергію нагрівання і, отже, ефект нагрівання. Швидке зростання струму подвійного польового МОН-транзистора 11 відіграє вирішальну роль у функціонуванні пристрою та випромінюванні спектру коливань в діапазонах власних молекулярних частот. Таким чином, одержується високий коефіцієнт гармонік, і ефективними є коливання аж до п'ятнадцятої гармоніки Електричне коло, що функціонує аналогічно до зображеного на Фіг. 2, може складатись з використанням симістора. Хоча подвійний польовий МОН-транзистор 11 ведеться за допомогою вже відносно високої частоти порядку 20кГц, симістор може вестись безпосередньо частотою електромережі, приблизно 50Гц, у по суті аналогічно функціонуючому колі. 11 2195 12 Фіг. 2 Комп ютерна верстка Н Кураєва Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП. 04655, Україна ДП «Український інститут промислової власності» вул. Сімі Хохлових, 15. м Київ, 04119
