Пристрій для подання піску до коліс транспортного засобу

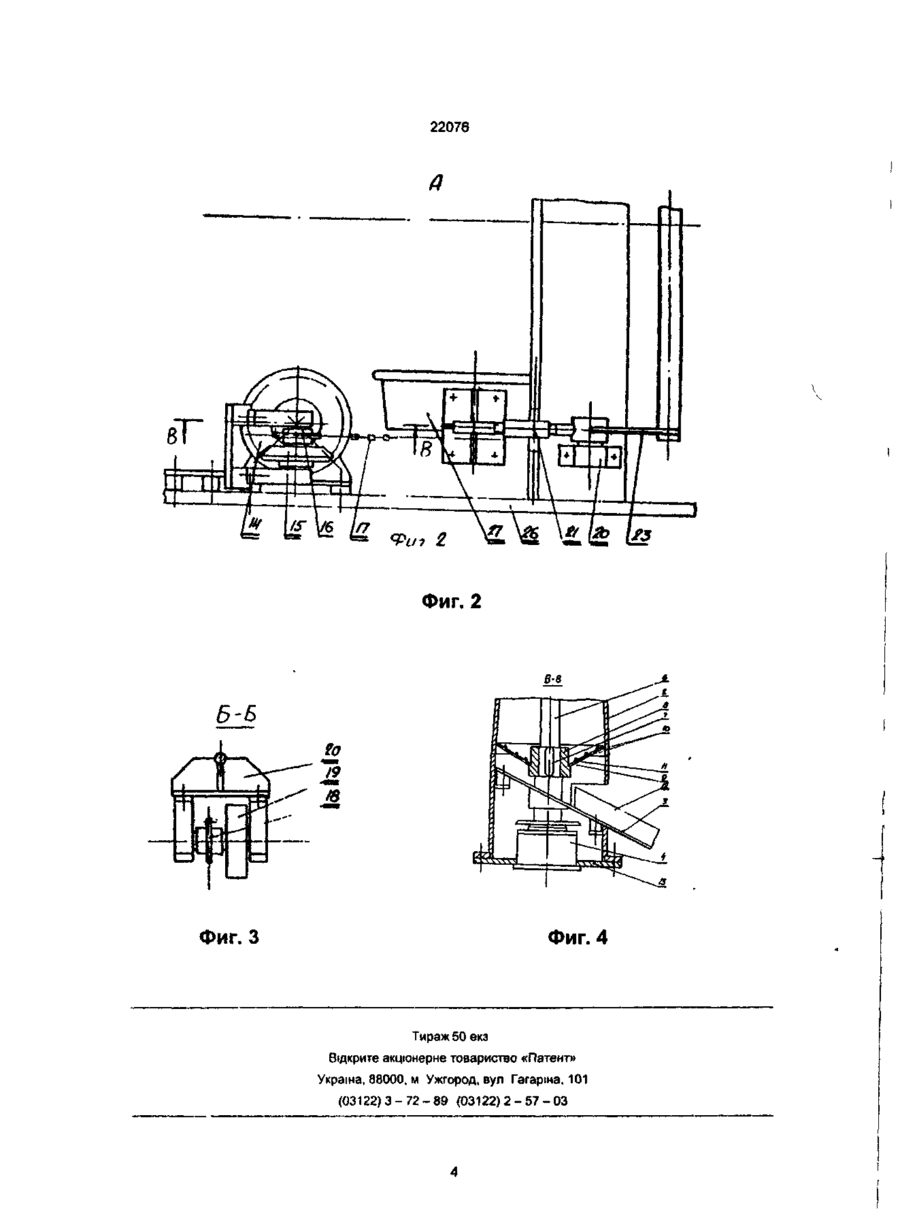

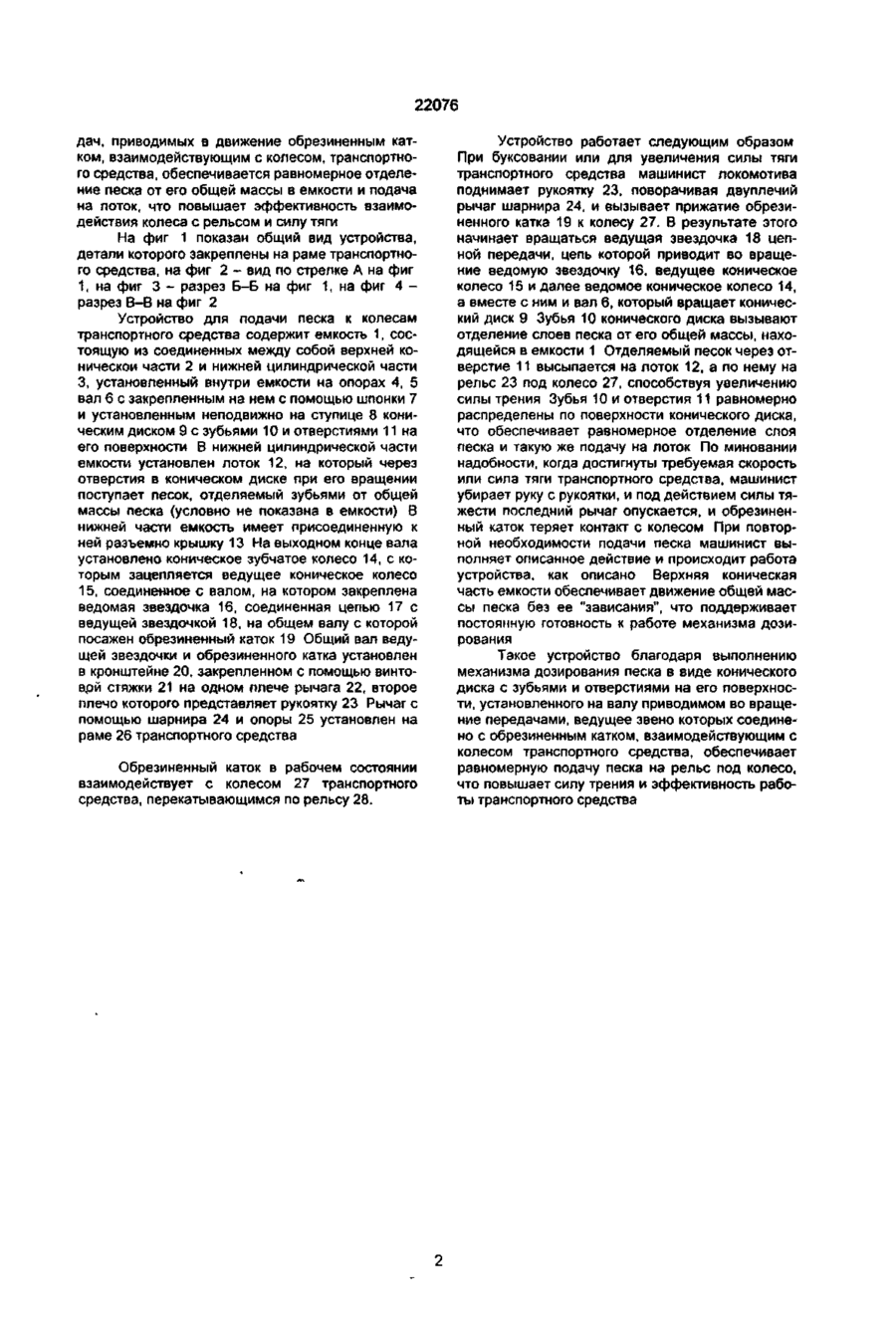

Устройство для подачи песка к колесам транспортного средства, содержащее емкость с направляющим лотком, внутри которой размещен меха низм дозирования, отличающееся тем, что механизм дозирования выполнен в виде конического диска с зубьями и отверстиями на его поверхности, неподвижно установленного на валу, входной конец которого имеет коническое зубчатое колесо, приводимое во вращение находящимся с ним в зацеплении ведущим зубчатым колесом, установленным на общем валу с ведомой звездочкой, принадлежащей цепной передаче, ведущая звездочка которой размещена на общем валу с обрезиненным катком, прижимаемым с помощью рукоятки к колесу транспортного средства, при этом коническая часть емкости установлена на цилиндрической части основанием большего диаметра Изобретение относится к средствам рельсредства, в котором за счет установки конического сового транспорта, а именно к устройствам подачи диска в корпусе на вращающемся валу, приводигранулированного материала под колеса для мом во вращение с помощью последовательно повышения коэффициента сцепления соединенных механических передач, получающих Известно также устройство для подачи вращение от колеса транспортного средства, песка к колесам транспортного средства, содеробеспечивает равномерное отделение песка от жащее емкость с направляющим лотком, его общей массы в корпусе и подача на лоток, и за механизм дозирования в виде барабана с отверссчет этого создаются условия эффективной реатиями на боковой поверхности, охваченного лизации силы тяги и повышения производительрезиновым ободом и заполненного песчаной ности транспортного средства смесью, барабан закреплен на качающемся Поставленная задача решается тем, что в рычаге, соединенном тягой с рукояткой устройстве для подачи песка к колесам транспортного средства, содержащем емкость с направляюВ гаком устройстве механизм дозирования щим лотком, внутри которого размещен механизм не обеспечивает равномерную подачу песка в дозирования, и согласно изобретению, механизм направляющий лоток, так как вращающийся барадозирования выполнен в виде конического диска с бан имеет одно отверстие, через которое истекает зубьями и отверстиями на его поверхности, неподв лоток песок за один оборот вращающегося баравижно установленного на валу, входной конец кобана При медленном вращении барабана между торого имеет коническое зубчатое колесо, привовыпусками песок поступает большими порциями с димое во вращение находящимся с ним в зацепбольшими интервалами, чем при быстром вращелении ведущим зубчатым колесом установленным нии барабана Это особенности еще более отрина общем валу с ведомой звездочкой, принадлецательно проявляются при влажном песке в баражащей цепной передаче, ведущая звездочка котобане рой размещена на общем валу с обрезиненным Изобретение направлено на комплексное катком, прижимаемым с помощью рукоятки к колерешение технической задачи по усовершенствовасу транспортного средства нию устройства для подачи песка путем равномерной подачи песка на лоток за счет работы коБлагодаря выполнению механизма дозиронического диска при его взаимодействии с песком, вания в виде конического диска с зубьями и отнаходящемся в корпусе верстиями на его поверхности, установленного на Техническая задача - в основу изобретения поставлена задача усовершенствован^я устройо^рг]ду"^^5у" "с" возможностью вращения от последовательно соединенных конической и цепной перева для подачи песка к колесам тр нсподтного одтного ВІДДІЛ інформаційного фонду експертизи № CM о со о CM CM 22076 дач, приводимых в движение обрезиненным катком, взаимодействующим с колесом, транспортного средства, обеспечивается равномерное отделение песка от его общей массы в емкости и подача на лоток, что повышает эффективность взаимодействия колеса с рельсом и силу тяги На фиг 1 показан общий вид устройства, детали которого закреплены на раме транспортного средства, на фиг 2 - вид по стрелке А на фиг 1, на фиг 3 - разрез Б-Б на фиг 1, на фиг 4 разрез В-В на фиг 2 Устройство для подачи песка к колесам транспортного средства содержит емкость 1, состоящую из соединенных между собой верхней конической части 2 и нижней цилиндрической части 3, установленный внутри емкости на опорах 4, 5 вал 6 с закрепленным на нем с помощью шпонки 7 и установленным неподвижно на ступице 8 коническим диском 9 с зубьями 10 и отверстиями 11 на его поверхности В нижней цилиндрической части емкости установлен лоток 12, на который через отверстия в коническом диске при его вращении поступает песок, отделяемый зубьями от общей массы песка (условно не показана в емкости) В нижней части емкость имеет присоединенную к ней разъемно крышку 13 На выходном конце вала установлено коническое зубчатое колесо 14, с которым зацепляется ведущее коническое колесо 15, соединенное с валом, на котором закреплена ведомая звездочка 16, соединенная цепью 17 с ведущей звездочкой 18, на общем валу с которой посажен обрезиненный каток 19 Общий вал ведущей звездочки и обрезиненного катка установлен в кронштейне 20, закрепленном с помощью винтоврй стяжки 21 на одном плече рычага 22, второе плечо которого представляет рукоятку 23 Рычаг с помощью шарнира 24 и опоры 25 установлен на раме 26 транспортного средства Обрезиненный каток в рабочем состоянии взаимодействует с колесом 27 транспортного средства, перекатывающимся по рельсу 28. Устройство работает следующим образом При буксовании или для увеличения силы тяги транспортного средства машинист локомотива поднимает рукоятку 23, поворачивая двуплечий рычаг шарнира 24, и вызывает прижатие обрезиненного катка 19 к колесу 27. В результате этого начинает вращаться ведущая звездочка 18 цепной передачи, цепь которой приводит во вращение ведомую звездочку 16, ведущее коническое колесо 15 и далее ведомое коническое колесо 14, а вместе с ним и вал 6, который вращает конический диск 9 Зубья 10 конического диска вызывают отделение слоев песка от его общей массы, находящейся в емкости 1 Отделяемый песок через отверстие 11 высыпается на лоток 12, а по нему на рельс 23 под колесо 27, способствуя увеличению силы трения Зубья 10 и отверстия 11 равномерно распределены по поверхности конического диска, что обеспечивает равномерное отделение слоя песка и такую же подачу на лоток По миновании надобности, когда достигнуты требуемая скорость или сила тяги транспортного средства, машинист убирает руку с рукоятки, и под действием силы тяжести последний рычаг опускается, и обрезиненный каток теряет контакт с колесом При повторной необходимости подачи песка машинист выполняет описанное действие и происходит работа устройства, как описано Верхняя коническая часть емкости обеспечивает движение общей массы песка без ее "зависания", что поддерживает постоянную готовность к работе механизма дозирования Такое устройство благодаря выполнению механизма дозирования песка в виде конического диска с зубьями и отверстиями на его поверхности, установленного на валу приводимом во вращение передачами, ведущее звено которых соединено с обрезиненным катком, взаимодействующим с колесом транспортного средства, обеспечивает равномерную подачу песка на рельс под колесо, что повышает силу трения и эффективность работы транспортного средства миф '//У/А //////////7777, 9/огг 22076 Фиг. 2 в-в Б-Б Фиг. 3 Фиг. 4 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
