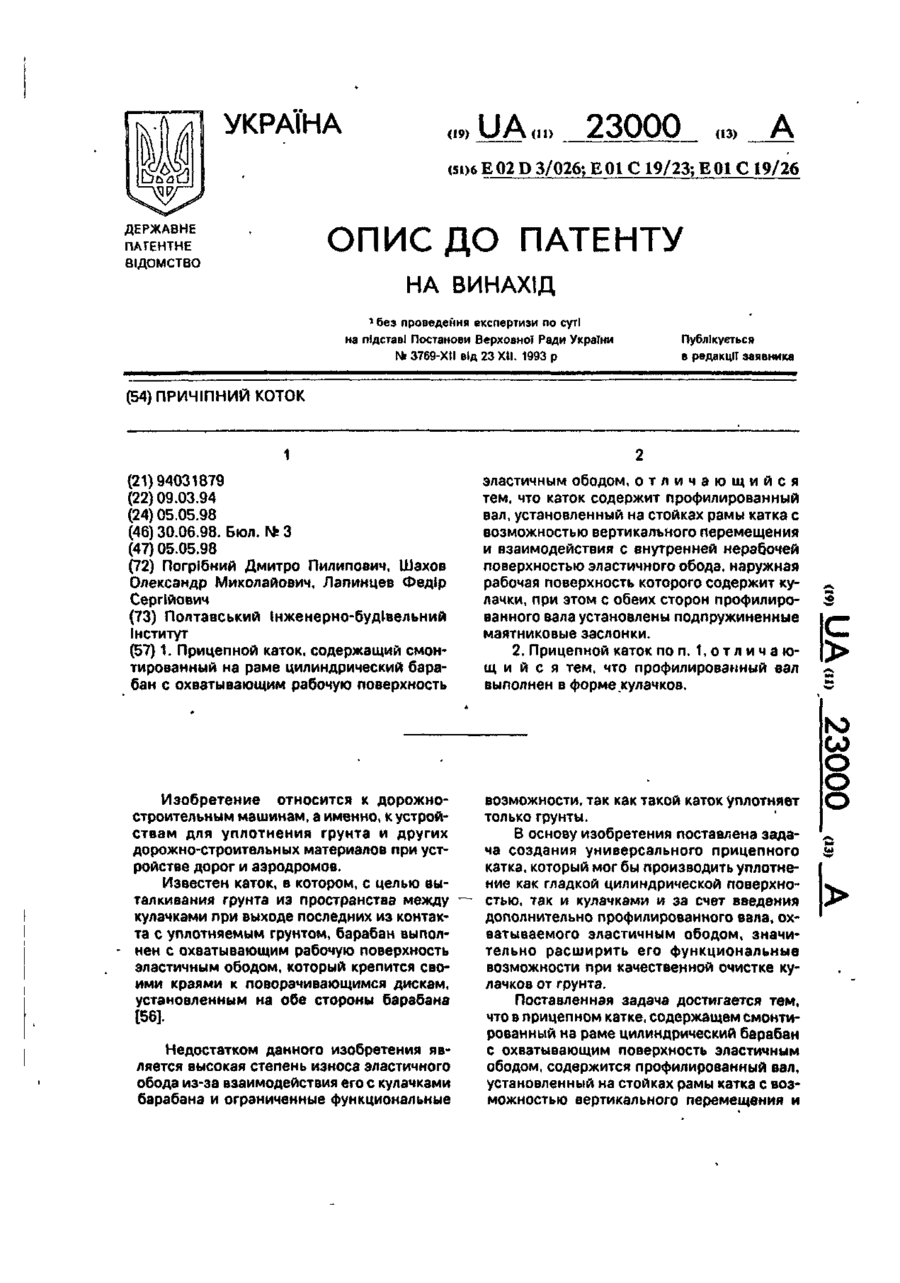

Причіпний коток

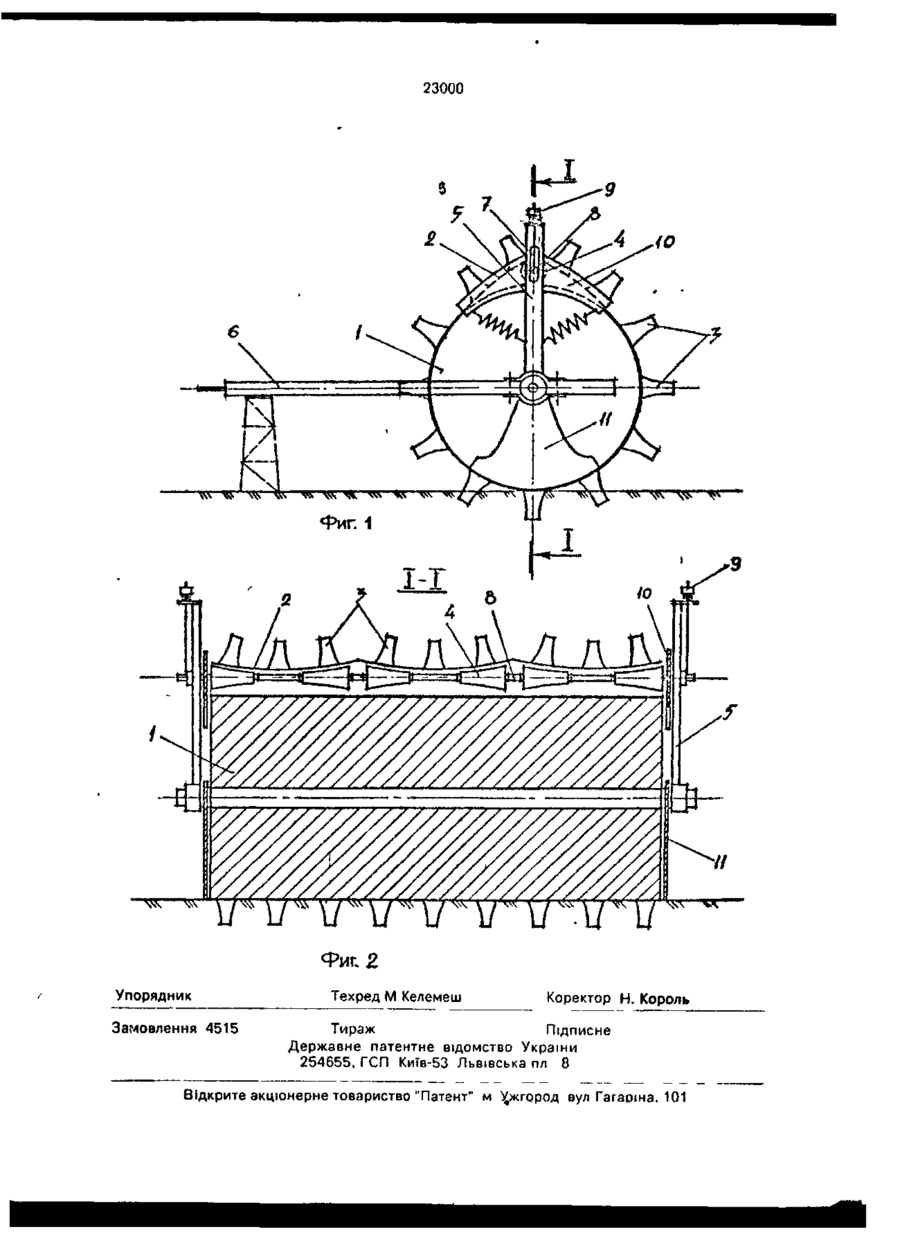

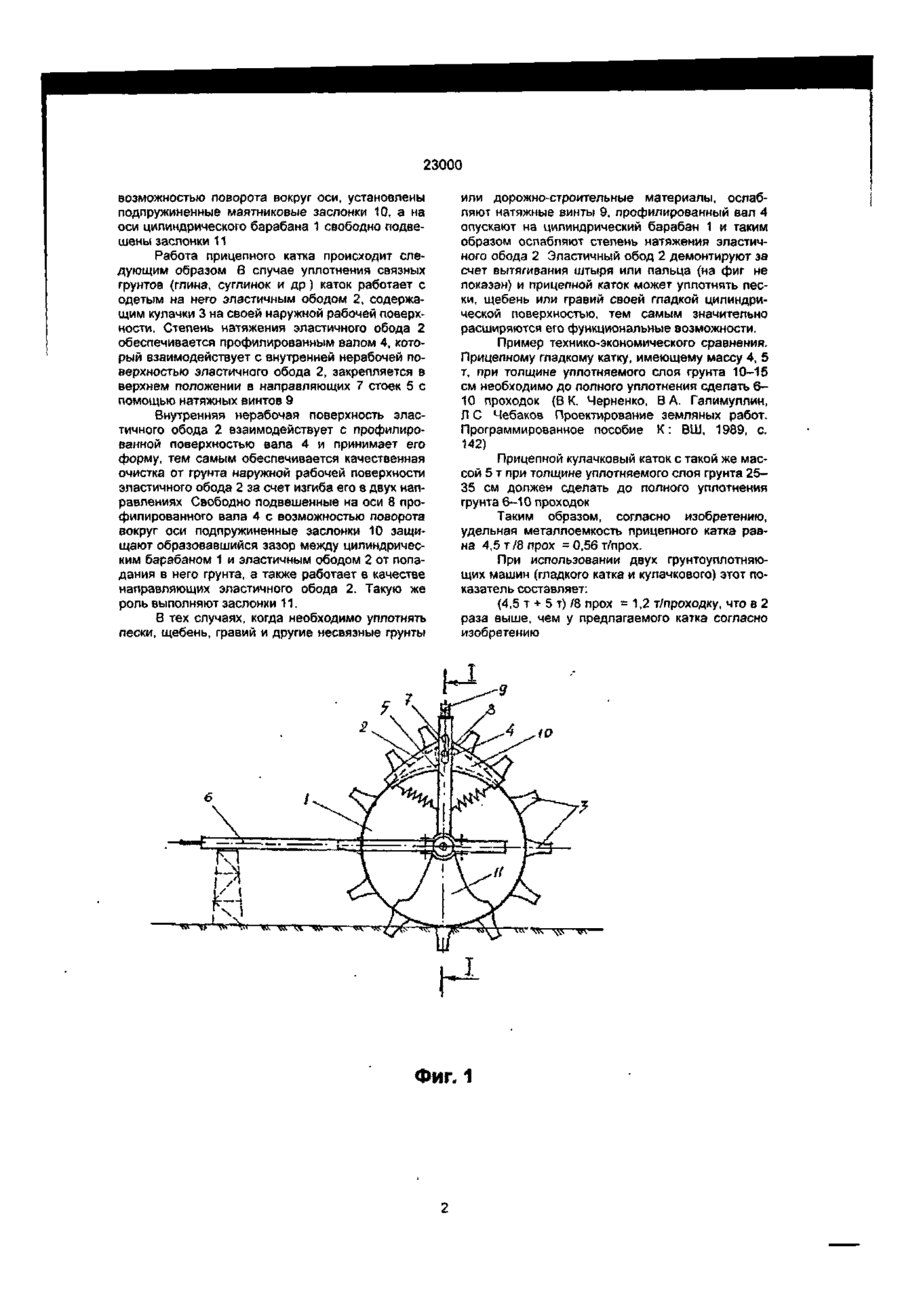

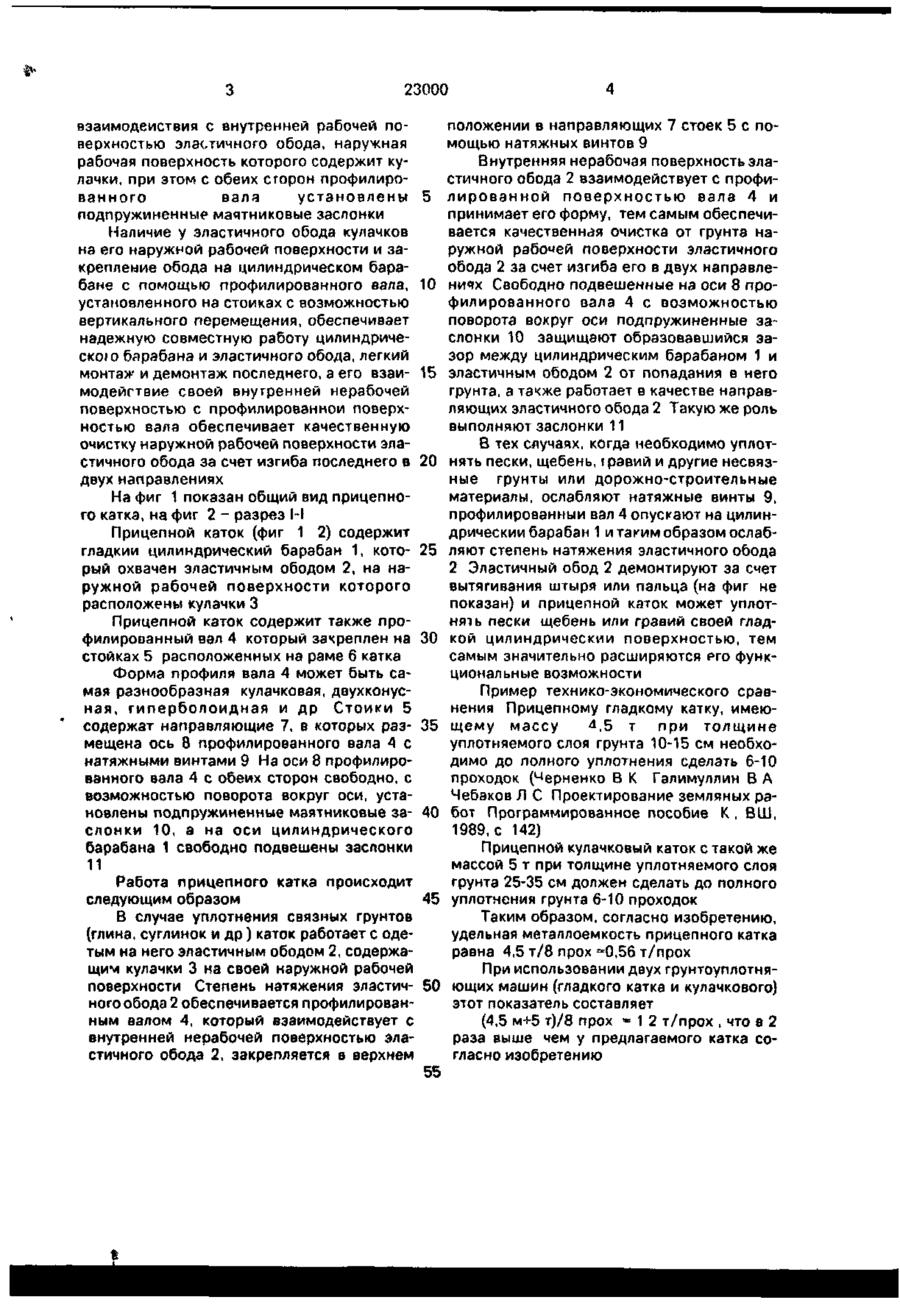

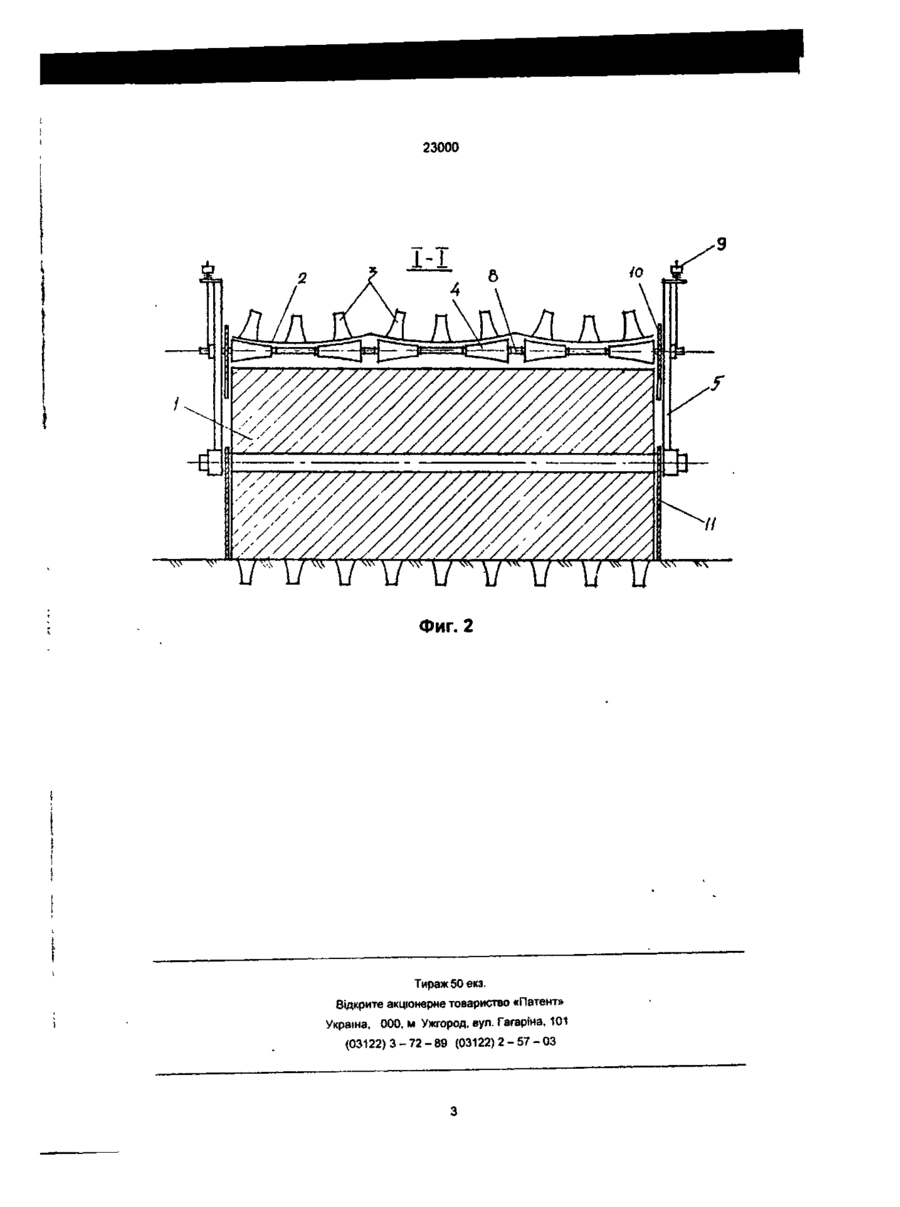

1. Прицепной каток, содержащий смонтированный на раме цилиндрический барабан с охватывающим рабочую поверхность эластичным ободом, о т л и ч а ю щ и й с я тем, что каток содержит профилированный вал, установленный на стойках рамы катка с возможностью вертикального перемещения и взаимодействия с внутренней нерабочей поверхностью эластичного обода, наружная рабочая поверхность которого содержит кулачки, при этом с обеих сторон профилированного вала установлены подпружиненные маятниковые заслонки. 2. Прицепной каток по п. 1 , о т л и ч а ю щ и й с я тем, что профилированный вал выполнен в форме .кулачков. С > со Изобретение относится к дорожностроительным машинам, а именно» к устройствам для уплотнения грунта и других дорожно-строительных материалов при устройстве дорог и аэродромов. Известен каток, в котором, с целью выталкивания грунта из пространства между кулачками при выходе последних из контакта с уплотняемым грунтом, барабан выполнен с охватывающим рабочую поверхность эластичным ободом, который крепится своими краями к поворачивающимся дискам, установленным на обе стороны барабана [56]. Недостатком данного изобретения является высокая степень износа эластичного обода из-за взаимодействия его с кулачками барабана и ограниченные функциональные возможности, так как такой каток уплотняет только грунты. В основу изобретения поставлена задача создания универсального прицепного катка, который мог бы производить уплотнение как гладкой цилиндрической поверхностью, так и кулачками и за счет введения дополнительно профилированного вала, охватываемого эластичным ободом, значительно расширить его функциональные возможности при качественной очистке кулачков от грунта. Поставленная задача достигается тем, что в прицепном катке, содержащем смонтированный на раме цилиндрический барабан с охватывающим поверхность эластичным ободом, содержится профилированный вал, установленный на стойках рамы катка с возможностью вертикального перемещения и о о о 23000 взаимодействия с внутренней рабочей поверхностью эластичного обода, наружная рабочая поверхность которого содержит кулачки, при этом с обеих сторон профилированного вала установлены подпружиненные маятниковые заслонки Наличие у эластичного обода кулачков на его наружной рабочей поверхности и закрепление обода на цилиндрическом барабане с помощью профилированного вала, установленного на стоиках с возможностью вертикального перемещения, обеспечивает надежную совместную работу цилиндрическою барабана и эластичного обода, легкий монтаж и демонтаж последнего, а его взаимодейгтвие своей внутренней нерабочей поверхностью с профилированной поверхностью вала обеспечивает качественную очистку наружной рабочей поверхности эластичного обода за счет изгиба последнего в двух направлениях На фиг 1 показан общий вид прицепного катка, на фиг 2 - разрез 1-І Прицепной каток (фиг 1 2) содержит гладкий цилиндрический барабан 1, который охвачен эластичным ободом 2, на наружной рабочей поверхности которого расположены кулачки 3 Прицепной каток содержит также профилированный вал 4 который закреплен на стойках 5 расположенных на раме 6 катка Форма профиля вала 4 может быть самая разнообразная кулачковая, двухконусная, г и п е р б о л о и д н а я и др Стоики 5 содержат направляющие 7, в которых размещена ось 8 профилированного вала 4 с натяжными винтами 9 На оси 8 профилированного вала 4 с обеих сторон свободно, с возможностью поворота вокруг оси, установлены подпружиненные маятниковые заслонки 10, а на оси цилиндрического барабана 1 свободно подвешены заслонки 11 Работа прицепного катка происходит следующим образом В случае уплотнения связных грунтов (глина, суглинок и др) каток работает с одетым на него эластичным ободом 2, содержащим кулачки 3 на своей наружной рабочей поверхности Степень натяжения эластичного обода 2 обеспечивается профилированным валом 4, который взаимодействует с внутренней нерабочей поверхностью эластичного обода 2, закрепляется в верхнем 5 10 15 20 25 30 35 40 45 50 55 положении в направляющих 7 стоек 5 с помощью натяжных винтов 9 Внутренняя нерабочая поверхность эластичного обода 2 взаимодействует с профил и р о в а н н о й п о в е р х н о с т ь ю вала 4 и принимает его форму, тем самым обеспечивается качественная очистка от грунта наружной рабочей поверхности эластичного обода 2 за счет изгиба его в двух направлениях Свободно подвешенные на оси 8 профилированного вала 4 с возможностью поворота вокруг оси подпружиненные заслонки 10 защищают образовавшийся зазор между цилиндрическим барабаном 1 и эластичным ободом 2 от попадания в него грунта, а также работает в качестве направляющих эластичного обода 2 Такую же роль выполняют заслонки 11 В тех случаях, когда необходимо уплотнять пески, щебень, г рэвий и другие несвязные грунты или дорожно-строительные материалы, ослабляют натяжные винты 9, профилированный вал 4 опускают на цилиндрический барабан 1 и таким образом ослабляют степень натяжения эластичного обода 2 Эластичный обод 2 демонтируют за счет вытягивания штыря или пальца (на фиг не показан) и прицепной каток может уплотнять пески щебень или гравий своей гладкой цилиндрический поверхностью, тем самым значительно расширяются его функциональные возможности Пример технико-экономического сравнения Прицепному гладкому катку, имею4 щему массу ,5 т при толщине уплотняемого слоя грунта 10-15 см необходимо до полного уплотнения сделать 6-10 проходок (Черненко В К Галимуллин В А Чебаков Л С Проектирование земляных работ Программированное пособие К , ВШ, 1989, с 142) Прицепной кулачковый каток с такой же массой 5 т при толщине уплотняемого слоя грунта 25-35 см должен сделать до полного уплотнения грунта 6-Ю проходок Таким образом, согласно изобретению, удельная металлоемкость прицепного катка равна 4,5 т/8 прох =0,56 т/прох При использовании двух грунтоуплотняющих машин (гладкого катка и кулачкового) этот показатель составляет (4,5 м+5 т)/8 прох - 1 2 т/прох , что в 2 раза выше чем у предлагаемого катка согласно изобретению 23000 її І/ .2 Упорядник Замовлення 4515 Техред М Келемеш Коректор Н. Король Тираж Підписне Державне патентне відомство України 254655, ГСП Київ-53 Львівська пл 8 Відкрите акціонерне товариство "Патент" м ^жгород вул Гагаріна, 101
